| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A860-0356-T001 |

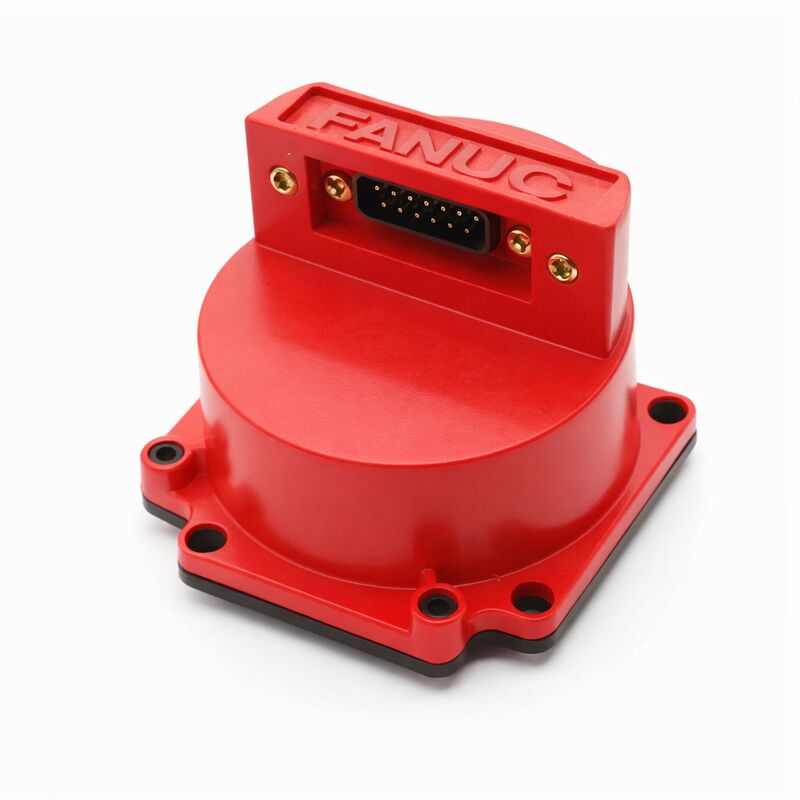

درFanuc A860-0356-T001یک رمزگذاری کامل C Serial Pulse C است که در یک کلاه پلاستیکی قرمز با قاب کوچک ساخته شده است و به طور خاص برای موتورهای کوچک و با سرعت بالا از سری Fanuc S طراحی شده است.
موتورهای مورد استفاده 0-0SP/3000، 1-0SP/3000،2-0SP / 3000 و انواع مرتبط SP (مقصد پیچ) موتورهای فشرده با سرعت بالا با ابعاد فیزیکی هستند که نیاز به یک بدن کدگذاری کوچکتر از انواع استاندارد سری S سری C دارند.
بنابراین ساخت کوچک T001 فقط یک راحتی اندازه نیست این یک نیاز عملکردی برای نصب این موتورها است.
با وجود محفظه ی فشرده ی آن، A860-0356-T001 همان ۱،000،000 ppr بازخورد مطلق سری C به عنوان انواع بزرگتر سری C که در موتورهای استاندارد سری S استفاده می شوند.موتورهای SP به طور معمول در کاربردهایی استفاده می شوند که به یک محرک فشرده با سرعت بالا نیاز دارند، اسپندل های ثانویه بر روی چرخ های چند برج، درایوهای مجله ابزار و مشابه سرعت بالا،موقعیت های نسبتاً سبک که در آن چرخش موتور سرو در اندازه کامل مورد نیاز اصلی نیست، اما توانایی سرعت و دقت موقعیت گذاری است.
پروتکل سریال C در T001 همان پروتکل مورد استفاده در A860-0356-T101 بزرگتر است. هر دو از طریق اتوبوس رمزگذاری سریال Fanuc با وضوح 1M ppr ارتباط برقرار می کنند.هر دو نوع مطلق هستند که نیاز به پشتیبان باتری در تقویت کننده دارند، و هر دو با همان نسل CNC سازگار هستند (Zero-C/D، 16A، 18A، 21A).
تفاوت اندازه فیزیکی بین T001 و T101 به طور کامل توسط قاب موتور هدایت می شود. موتورهای سری SP کوچک از بدن فشرده T001 استفاده می کنند. موتورهای سری S استاندارد از T101 بزرگتر استفاده می کنند.
فانوک A290-0561-V574 را به عنوان یک شماره سفارش جایگزین برای این رمزگذاری لیست کرده است.
مانند سایر مرجع متقاطع A860 به A290 در محدوده رمزگذاری کننده Fanuc، ورودی A290 نشان دهنده مسیر فعلی کاتالوگ برای همان عملکرد رمزگذاری کننده است.
سازگاری مکانیکی و کانکتور بین A860-0356-T001 اصلی و A290-0561-V574 باید قبل از تعهد به نسخه A290 به عنوان جایگزینی فیزیکی مستقیم تأیید شود.
| پارامتر | ارزش |
|---|---|
| نوع رمزگذاری کننده | کدگر پالس سریال C (1M ppr مطلق) |
| قطعنامه | 1,000،000 ppr |
| مسکن | کلاه پلاستیکی قرمز با قاب کوچک |
| موتورهای سازگار | 0-0SP/3000, 1-0SP/3000, 2-0SP/3000 |
| نوع موتور | انواع SP سری S با سرعت بالا |
| سازگاری CNC | صفر-C/D، 16A، 18A، 21A (سرو دیجیتال) |
| بخش جایگزین شماره | A290-0561-V574 |
| قابلیت ترمیم | فقط تعویض/تغییر |
موتورهای نوع SP که این انکودر به آنها خدمت می کند با سرعت نامی 3000rpm کار می کنند یک رمزگذاری کننده ppr 1M 50 میلیون رویداد به روزرسانی موقعیت در ثانیه تولید می کند، به حلقه سرو CNC یک جریان داده موقعیت بسیار متراکم برای کنترل سرعت و موقعیت می دهد.
این موضوع به ویژه در سرعت پایین موتور اهمیت دارد.جایی که سرعت پایین تر به معنای رویدادهای موقعیت کمتری در هر واحد زمان است و کیفیت تخمین سرعت بیشتر به رزولوشن کدرساز بستگی دارد.
مشخصات 1M ppr تضمین می کند که حتی در سرعت های کم در حین حرکت های موقعیت دقیق، به عنوان مثال، حلقه سرو داده های موقعیت کافی برای کنترل صاف و دقیق دارد.
رزولوشن 1M ppr پروتکل سریال C همچنین به این معنی است که هنگامی که از عملکرد گیر تغذیه انعطاف پذیر در CNC برای تنظیم واحدهای تشخیص دقیق (تا محدوده 0.01μm) استفاده می شود،کدگر تمام وضوح موتور SP از این تنظیمات ظریف بدون هیچ محدودیتی از خود کدگر پشتیبانی می کند.
طراحی فریم کوچک A860-0356-T001 باعث می شود آن را به یک قطعه خاص برای یک نوع موتور خاص تبدیل کند.از نظر فیزیکی با موتورهای بزرگتر A860-0356-T101 قابل تعویض نیست (که متناسب با موتورهای سری S استاندارد است)، حتی اگر هر دو دارای مشخصات مشابه سریال C 1M ppr باشند.
برای ماشین هایی که موتورهای SP در حال استفاده باقی می مانند، T001 تنها جایگزینی مستقیم رمزگذاری کننده است.ذخایر مازاد تایید شده از برنامه های مبادله موتور و موجودی خدمات مدیریت شده کانال اصلی تامین است؛ با توجه به تعداد کمتری از موتورهای SP در مقایسه با موتورهای استاندارد سری S، مخزن T001 به طور متناسب کمتر از مخزن T101 در دسترس است.
سوال1: چه چیزی موتورهای 0-0SP، 1-0SP و 2-0SP را از موتورهای استاندارد سری S متفاوت می کند؟
نام SP در نام گذاری موتور Fanuc به طور معمول نشان دهنده یک موتور بهینه شده برای کاربردهای هدف از پیچ است تاکید بر محدوده سرعت و ساخت سبک بر روی حداکثر گشتاور مداوم.
نسخه های 0SP، 1SP و 2SP در سری S، موتورهای فشرده و با سرعت بالا بودند که برای اسپندل های ثانویه، اسپندل های ابزار و نگهدارنده های ابزار محرک در چرخ CNC چند محوری مناسب بودند.زمانی که فضای فیزیکی برای موتور محدود است و محدوده سرعت عملیاتی اولویت دارد.
قاب فیزیکی کوچکتر آنها در مقایسه با موتورهای استاندارد سری S دلیل آن است که آنها به جای موتور استاندارد A860-0356-T101 به A860-0356-T001 فشرده نیاز داشتند.
س2: آیا پروتکل سریال C در T001 با همان کنترل های CNC به عنوان رمزگذاری سریال A (خانواده T101) سازگار است؟
بله، هر دو سری A و سری C با همان نسل CNC Fanuc سازگار هستند: Zero-C، Zero-D و سری 16A / 18A / 21A.رابط servo CNC هر دو پروتکل را از طریق زیرساخت رابط رمزگذاری سریال مدیریت می کند.
پارامترهای سرو CNC باید به گونه ای تنظیم شوند که نوع کدگذاری صحیح (Serial A یا Serial C) و وضوح برای هر محور مشخص شود.مخلوط کردن سریال A و سریال C در محورهای مختلف یک ماشین از نظر عملیاتی قابل قبول است تا زمانی که پارامترها برای هر محور به درستی تنظیم شوند.
سوال 3: شماره قطعه جایگزین A290-0561-V574 آیا این کدگذاری کننده یکسان در بسته بندی های مختلف است؟
A290-0561-V574 مرجع متقاطع Fanuc برای ماشین هایی است که A860-0356-T001 دیگر به طور مستقیم از طریق کانال های استاندارد در دسترس نیست. مشخصات عملکردیدر قالب کوچک مطلق باید معادل باشد.
بسته بندی فیزیکی، کانکتور و ابعاد نصب ممکن است بین نسخه های A860 و A290 متفاوت باشد.قبل از سفارش نسخه A290 این را با نصب موتور موجود تایید کنید تا اطمینان حاصل شود که به صورت فیزیکی مناسب است.
یک عدم تطابق ابعاد کانکتور یا نصب نیاز به کار سازگاری دارد که زمان ترمیم را اضافه می کند.
سوال 4: روش تشخیصی زمانی که یک دستگاه با موتورهای SP یک آژیر ارتباطی کدگر را فقط در یک محور نشان می دهد چیست؟
آلارم های تک محوری خطا را به کدگذاری کننده، کابل یا تقویت کننده که به محور خاص خدمت می کند، مکان می دهند.بررسی کل کابل کدگذاری از بدن کدگذاری به کانکتور تقویت کننده توجه به مناطقی که کابل ممکن است توسط یک حامل کابل گیر کند، به طور محکم در اطراف لبه لوله خم شده است، یا در معرض مایع خنک کننده قرار دارد.
اگر کابل و کانکتورها دست نخورده باشند، کابل بازخورد کدگر را با یک کابل شناخته شده از یک محور دیگر جایگزین کنید.
اگر آژیر به محور دیگر حرکت کند، کابل معیوب است.
اگر آن را در محور اصلی با کابل جدید باقی می ماند، رمزگذاری کننده یا مدار ورودی تقویت کننده آن شکست خورده است.
س5: آیا الزامات ذخیره سازی خاصی برای واحدهای اضافی A860-0356-T001 که به عنوان قطعات یدکی نگهداری می شوند وجود دارد؟
انکودر های اضافی را در یک محیط تمیز و خشک در دمای اتاق (۰ درجه سانتیگراد تا +30 درجه سانتیگراد یک هدف محافظه کارانه برای ذخیره سازی طولانی مدت الکترونیک نوری است) ذخیره کنید.
Humidity below 70% and the absence of condensation are the most important environmental conditions — moisture inside the encoder housing degrades the optical disc and accelerates corrosion on the connector pins.
تا زمان نصب انکودر را در بسته بندی اصلی یا کیسه حفاظتی مهر و موم نگه دارید.
از ذخیره سازی در نزدیکی منابع ارتعاش قوی یا میدان های الکترومغناطیسی اجتناب کنید. قبل از نصب یک ذخیره شده برای مدت طولانی، شاخه رمزگذاری را با دست چرخش دهید تا صاف بودن بیئر را بررسی کنید.و بررسی کانکتور برای هر گونه نشانه ای از خوردگی قبل از اتصال به تقویت کننده.
