موتور سروو پالس فنـوک مدل A860-0370-V501 انکودر A8600370V501

فانوک A860-0370-V501 | رمزگذار پالس مطلق آلفا αA1000 — 1,000,000P، بدون کابل، درپوش پلاستیکی قرمز، موتورهای سروو فانوک آلفا با قاب بزرگ

مرور کلی

فانوک A860-0370-V501 نوع بدون کابل رمزگذار پالس مطلق αA1000 برای موتورهای سروو AC سری آلفا بزرگ فانوک است.

با 1,000,000 پالس در هر دور، پانزده برابر وضوح رمزگذار αA64 (64K ppr) مورد استفاده در موتورهای آلفای کوچکتر را ارائه می‌دهد — مشخصاتی که نشان‌دهنده اینرسی بالاتر، گشتاور بالاتر و نیازهای کنترل سرعت سخت‌گیرانه‌تر موتورهایی مانند a12، a22، a30 و a40 است.

پسوند V در شماره‌گذاری قطعات رمزگذار فانوک به طور مداوم یک معنی دارد: بدون کابل. بدنه رمزگذار با کانکتور خود برای کابل سمت موتور عرضه می‌شود اما بدون خود کابل. کابل — که از پورت رمزگذار موتور به آمپلی‌فایر سروو هدایت می‌شود — یا در هنگام تعویض رمزگذار با موتور باقی می‌ماند یا به طور جداگانه تهیه می‌شود.

برای عملیات خدماتی که در آن درپوش موتور، کابل و کانکتور Amphenol بدون تغییر باقی می‌مانند در حالی که فقط بدنه رمزگذار تعویض می‌شود، V501 انتخاب مناسبی است: رمزگذار جایگزین مستقیماً به کانکتور انتهای موتور کابل موجود وصل می‌شود و نصب بدون دستکاری کابل کامل می‌شود.

این فلسفه طراحی پسوند V، آنچه را که در انواع پسوند V خانواده αA64 (A860-0360-V501، V511) می‌بینیم منعکس می‌کند و منطق یکسان است — تعویض رمزگذار تمیزتر با اختلال کمتر در سیم‌کشی اطراف.

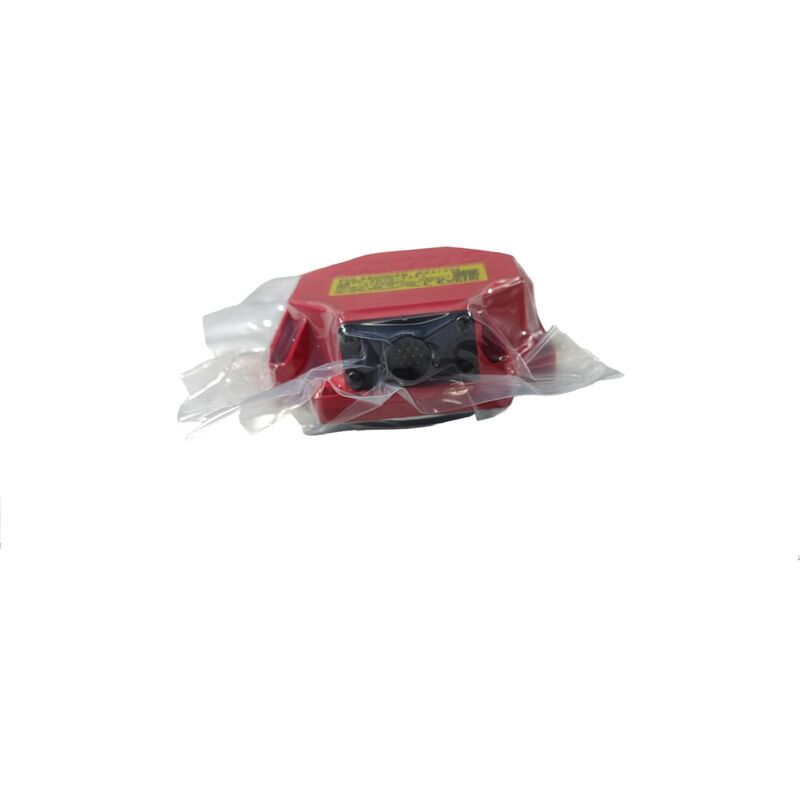

محفظه درپوش پلاستیکی قرمز این رمزگذار را از نظر بصری با رمزگذارهای سری S و نسل‌های قبلی آلفا گروه‌بندی می‌کند. در خانواده A860-0370، درپوش قرمز شناسه فیزیکی نسل رمزگذار αA1000 برای موتورهای آلفای بزرگ است و آن را از رمزگذارهای سری بتا با محفظه سیاه و نسل آلفا i با بدنه فلزی که بعداً می‌آید متمایز می‌کند. هنگام بررسی موتور در میدان، درپوش قرمز در پشت موتور نوع رمزگذار و نسل موتور را در یک نگاه شناسایی می‌کند.

کوپلینگ اتصال‌دهنده سبک اولدهام که دیسک رمزگذار را به شفت موتور متصل می‌کند، یک جزء مکانیکی کلیدی نصب V501 است.

این کوپلینگ ناهماهنگی زاویه‌ای و شعاعی جزئی بین شفت رمزگذار و شفت موتور را جبران می‌کند و تنش را از یاتاقان رمزگذار ناشی از لرزش شفت کاهش می‌دهد. هنگام نصب V501 جایگزین، بررسی کنید که کوپلینگ در وضعیت خوبی قرار دارد و به درستی نشسته است — یک کوپلینگ فرسوده یا آسیب‌دیده باعث ایجاد نویز مکانیکی در سیگنال رمزگذار می‌شود و عمر مفید را کاهش می‌دهد.

شماره قطعه جایگزین A860-0370-T201 برای این رمزگذار به نوع T201 در همان خانواده αA1000 اشاره دارد.

T201 شامل کابل به عنوان بخشی از مجموعه است (پسوند T = با کابل)، در حالی که V501 اینطور نیست. هر دو برای محدوده موتورهای بزرگ آلفا با وضوح مطلق 1M ppr خدمت می‌کنند.

مشخصات کلیدی

1M ppr در موتور بزرگ — چرا وضوح با اندازه موتور مقیاس می‌شود

فیزیک کنترل سروو، وضوح αA1000 را توضیح می‌دهد. یک موتور بزرگ مانند a22 اینرسی روتور و بار بسیار بیشتری نسبت به یک موتور کوچک حمل می‌کند.

اینرسی بیشتر به این معنی است که حلقه سرعت باید تبادلات انرژی بزرگتری را در طول شتاب و کاهش مدیریت کند، و کیفیت تخمین سرعت آمپلی‌فایر تأثیر مستقیمی بر پایداری حلقه جریان در طول آن گذراها دارد.

رمزگذار 1M ppr تقریباً 33 میلیون شمارش لبه کوادراتور در ثانیه را در سرعت نامی 2000 دور در دقیقه موتور a22 ارائه می‌دهد — چگالی داده‌ای که تخمین سرعت را حتی در طول گذارهای سرعت که کاربردهای ماشین‌کاری با اینرسی بالا شامل می‌شوند، صاف نگه می‌دارد.

برای مقایسه، رمزگذار αA64 در موتورهای آلفای کوچک حدود 2.1 میلیون شمارش کوادراتور در ثانیه را در همان سرعت ارائه می‌دهد — کاملاً کافی برای موتورهای کوچک با اینرسی کم، اما ناکافی برای کیفیت کنترل صاف‌تر که موتورهای بزرگ به آن نیاز دارند.

گام‌بندی وضوح فانوک بین اندازه‌های قاب موتور، تطابق مهندسی بین کیفیت بازخورد مورد نیاز حلقه سروو و ویژگی‌های مکانیکی موتور است.

V501 در مقابل T201 — انتخاب نوع مناسب

هر دو رمزگذار αA1000 برای موتورهای یکسان هستند. انتخاب کاملاً به وضعیت کابل در نصب موتور بستگی دارد:

اگر کابل موجود موتور و کانکتور Amphenol آن در انتهای رمزگذار سالم، در وضعیت خوبی قرار دارد و نصب شده باقی می‌ماند — از V501 استفاده کنید.

رمزگذار جایگزین به کابل موجود وصل می‌شود. سرویس سریع‌تر، دستکاری کمتر کابل.

اگر کابل موتور باید همراه با رمزگذار تعویض شود — از T201 استفاده کنید.

T201 مجموعه کابل را شامل می‌شود، بنابراین هم رمزگذار و هم کابل به عنوان یک مجموعه مطابق عرضه می‌شوند. مناسب زمانی که آسیب مایع خنک‌کننده، سایش حامل کابل یا آسیب کانکتور به این معنی است که خود کابل باید تعویض شود.

سوالات متداول

س1: آیا A860-0370-V501 را می‌توان روی هر موتور آلفایی استفاده کرد، یا به موتورهای a12 و بزرگتر محدود است؟

V501 برای موتورهای آلفای قاب بزرگ طراحی شده است — a12، a22، a30، a40 و انواع αM و αL آنها. این با موتورهای آلفای قاب کوچک یا متوسط سازگار نیست زیرا ابعاد فیزیکی و الگوی نصب بدنه رمزگذار فقط با محفظه عقب موتور قاب بزرگ مطابقت دارد.

موتورهای قاب کوچک α1، α2 و αM2.5 از خانواده A860-0360 (αA64 64K ppr) استفاده می‌کنند و موتورهای میان‌رده از رمزگذارهای مشخص شده متناسب استفاده می‌کنند.

اندازه قاب موتور تعیین می‌کند که کدام رمزگذار مناسب است — همیشه قبل از سفارش جایگزین، شماره سفارش موتور خاص را با مشخصات رمزگذار تطبیق دهید.

س2: کوپلینگ اولدهام قبل از نصب V501 جایگزین باید در چه وضعیتی باشد؟

کوپلینگ را از نظر ترک خوردگی، سایش در شیارهای اتصال و شواهدی از از دست دادن روان‌کننده یا خوردگی بررسی کنید.

بدنه کوپلینگ معمولاً از نوع پلاستیکی یا با روکش لاستیکی است که ناهماهنگی جزئی را جذب می‌کند؛ یک کوپلینگ سخت شده یا ترک خورده تنش ناهماهنگی را مستقیماً به یاتاقان رمزگذار منتقل می‌کند و باعث تسریع سایش یاتاقان می‌شود.

اگر کوپلینگ هرگونه خرابی نشان داد، آن را همراه با رمزگذار تعویض کنید. استفاده از یک رمزگذار جدید با کوپلینگ فرسوده، مسیری قابل پیش‌بینی به سمت خرابی زودهنگام رمزگذار و تعویض مجدد در بازه زمانی کوتاه‌تر از حد انتظار است.

س3: آیا V501 شامل دستگاه پشتیبان موقعیت مانند ابرخازن است؟

خیر. V501 کاملاً به SRAM با پشتیبانی باتری آمپلی‌فایر سروو برای حفظ موقعیت مطلق چند دور بین چرخه‌های برق متکی است. باتری آمپلی‌فایر شمارش موقعیت را در هنگام خاموش بودن دستگاه حفظ می‌کند؛ یک باتری سالم به این معنی است که در هنگام راه‌اندازی نیازی به بازگشت به مرجع نیست.

یک باتری تخلیه شده به این معنی است که شمارش از دست رفته و پس از روشن شدن بعدی نیاز به بازگشت به مرجع است.

باتری باید قبل از فعال شدن هشدار BAT آمپلی‌فایر در طول تولید تعویض شود — تعویض پیشگیرانه در یک برنامه زمان‌بندی شده (معمولاً هر 2-3 سال، بسته به نوع باتری و دمای عملیاتی) از دست دادن داده‌های موقعیت را جلوگیری می‌کند.

س4: آیا A860-0370-V501 قبل از ارسال از یک ارائه‌دهنده خدمات معتبر آزمایش می‌شود؟

یک ارائه‌دهنده معتبر V501 را بر روی یک دستگاه تست موتور آلفا با حلقه بسته آزمایش می‌کند — رمزگذار را بر روی یک موتور آلفای سازگار نصب می‌کند، موتور را در محدوده سرعت خود بر روی یک آمپلی‌فایر سروو فانوک و CNC می‌راند و تأیید می‌کند که بازخورد مطلق سریال به طور تمیز ارتباط برقرار می‌کند، شمارش موقعیت پایدار و دقیق است و شمارش مطلق چند دور پس از چرخه‌های برق شبیه‌سازی شده به درستی بازنشانی و بازیابی می‌شود.

ارائه‌دهنده‌ای که فقط آزمایش الکتریکی روی میز (بدون چرخش موتور) را توصیف می‌کند، تضمین کیفیت به طور قابل توجهی ضعیف‌تری را ارائه می‌دهد.

قبل از تأیید خرید، به طور خاص در مورد روش تست و نسل CNC مورد استفاده برای تست سؤال کنید.

س5: اگر رمزگذار V501 به عنوان یدکی قبل از خرابی موتور تهیه شود، چگونه باید ذخیره شود؟

در بسته‌بندی اصلی یا کیسه ضد الکتریسیته ساکن مهر و موم شده در محیط خشک در دمای اتاق (هدف 0 درجه سانتیگراد تا +30 درجه سانتیگراد) نگهداری کنید. دور از لرزش شدید، میدان‌های مغناطیسی و رطوبت بیش از 70% RH نگهداری کنید.

دیسک نوری داخل رمزگذار حساس‌ترین جزء است — از نگهداری در جایی که تراکم می‌تواند روی سطح دیسک تشکیل شود خودداری کنید.

قبل از نصب، شفت رمزگذار را با دست بچرخانید تا از صافی یاتاقان اطمینان حاصل کنید و کانکتور را از نظر وضعیت پین بررسی کنید.

اگر یدکی بیش از 18 ماه ذخیره شده است، ارزش دارد که قبل از نصب آن بر روی یک دستگاه تولیدی، با ارائه‌دهنده خدمات تأمین‌کننده در مورد آزمایش مجدد مشورت کنید.
