توليد کننده الکترو سينک پالس دستي TOSOKU MPG RE45BA1R5

توسوکو RE45BA1R5 | ژنراتور پالس دستی جایگزین OEM — 5 ولت DC، 100 PPR، خروجی ولتاژ، صفحه 80 میلی‌متری، ژاپن

چه زمانی به این قطعه نیاز دارید

بیشتر مهندسان نگهداری که به دنبال این قطعه هستند، از قبل با مشکل آشنا هستند: دستگیره مرکز ماشین‌کاری یا مرکز تراش شروع به بد عمل کردن کرده است — محور در حالی که دستگیره را در جهت دیگر می‌چرخانید به یک سمت می‌لغزد، یا چرخش‌های خاصی هیچ حرکتی ایجاد نمی‌کنند، یا حرکت حتی در ظریف‌ترین تنظیم بزرگنمایی نیز ناپایدار است.

دستگاه سال‌هاست که کار می‌کند، انکودر اصلی توسوکو صدها هزار چرخش دستگیره را جمع‌آوری کرده است و در نهایت سن خود را نشان می‌دهد.

RE45BA1R5 قطعه‌ای است که به آن نیاز دارید.

این جایگزین مستقیم برای RE45BA1R5C است (نسخه تولیدی فعلی با پسوند به‌روز شده، دارای C در انتها است، اما مشخصات اصلی و تناسب آن با RE45BA1R5 اصلی یکسان است).

ترکیب خروجی ولتاژ 5 ولت، 100 PPR و صفحه 80 میلی‌متری، پرکاربردترین نوع RE45B را در پنل‌های ماشین‌آلات CNC در سراسر آسیا، اروپا و آمریکای شمالی نشان می‌دهد — این پیکربندی است که Fanuc، Mitsubishi، Mazak، Haas و ده‌ها سازنده دیگر ماشین‌آلات برای دهه‌ها در پنل‌های اپراتور خود مشخص کرده‌اند.

اگر مستقیماً به شبکه توزیع مجاز توسوکو مراجعه کنید، تهیه یک جایگزین باید ساده باشد.

مراقب کپی‌های ارزان قیمت باشید — RE45B یکی از پرکپی‌ترین انکودرهای MPG در بازار است و کپی‌ها از تقریباً کاربردی تا کاملاً بی‌فایده پس از چند هفته متغیر هستند.

نسخه اصلی توسوکو به دلیل اینکه مکانیزم حسگر نوری، مکانیزم ضامن و ساختار مکانیکی با تلرانس‌هایی ساخته شده‌اند که کپی‌های عمومی با آن‌ها مطابقت ندارند، دوام اثبات شده‌ای در محیط‌های تولیدی دارد.

شناسایی RE45BA1R5 روی دستگاه شما

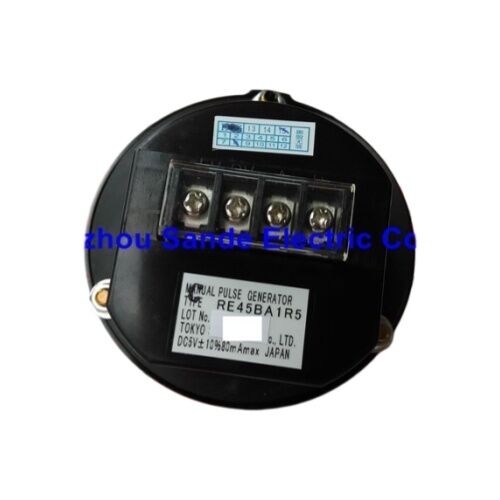

شماره قطعه معمولاً روی برچسبی در قسمت پشتی بدنه انکودر چاپ شده است که پس از باز کردن پنل اپراتور قابل مشاهده است. به دنبال "RE45BA1R5" یا "RE45BA1R5C" باشید (پسوند C یک به‌روزرسانی جزئی است که کاملاً معادل قطعه پایه است).

سه مهره نصب که از جلوی پنل اپراتور قابل مشاهده هستند، آن را به عنوان نوع A (نصب با 3 مهره) شناسایی می‌کنند و صفحه سیاه با لوگوی توسوکو روی دستگیره سیاه 15 میلی‌متری، پیکربندی دستگیره نوع B را تأیید می‌کند.

اگر برچسب روی انکودر شما آسیب دیده یا گم شده است، شناسایی فیزیکی به شرح زیر است:

• صفحه پلاستیکی سیاه با قطر 80 میلی‌متر با علامت‌گذاری‌های شاخص
• سه مهره نصب پنل با فاصله تقریباً 120 درجه که از جلو قابل مشاهده هستند
• خروجی کانکتور عقب (شکل سیم‌کشی به این بستگی دارد که آیا دستگاه از سیم‌کشی استاندارد توسوکو استفاده می‌کند یا از سیم‌کشی سفارشی سازنده دستگاه)
• ساخت ژاپن — پشت بدنه معمولاً مبدأ کشور ژاپن را نشان می‌دهد

RE45BA1D5 مرتبط از جلو یکسان به نظر می‌رسد اما 150 میلی‌آمپر در 5 ولت مصرف می‌کند و از خروجی درایور خط دیفرانسیلی استفاده می‌کند — بدون سیم‌کشی مجدد ورودی MPG CNC، از نظر الکتریکی با نوع خروجی ولتاژ R5 قابل تعویض نیست. قبل از سفارش، شماره قطعه اصلی را تأیید کنید.

RE45BA1R5 در مقابل RE45BA1R5C — آیا آنها یکسان هستند؟

بله. پسوند C در RE45BA1R5C نشان‌دهنده یک بازنگری جزئی در همان نسل محصول است — توسوکو به طور دوره‌ای حرف پسوند را برای پیگیری تغییرات تولیدی که کاملاً سازگار با عقب هستند، به‌روز می‌کند.

نصب، اتصالات الکتریکی، ولتاژ تغذیه، وضوح، فرمت خروجی و ابعاد مکانیکی بین RE45BA1R5 و RE45BA1R5C بدون تغییر است. این دو شماره قطعه برای اهداف جایگزینی قابل تعویض هستند.

برخی از توزیع‌کنندگان مجاز فقط نوع C را لیست می‌کنند (به عنوان نسخه فعلی که ارسال می‌شود)؛ نگران نباشید که نام اصلی دقیق را دریافت نمی‌کنید.

تشخیص MPG در حال خرابی قبل از توقف کامل

انکودرهای MPG به ندرت به طور ناگهانی خراب می‌شوند. معمولاً، آنها به تدریج تخریب می‌شوند و اگر به طور خاص به دنبال آنها نباشید، تشخیص علائم دشوار است.

پالس‌های از دست رفته در زوایای خاص. دیسک نوری دچار لکه یا خراش ظریفی در یک یا چند مسیر خود می‌شود و باعث می‌شود آشکارساز نوری پالس‌ها را در آن بخش از چرخش از دست بدهد.

در تنظیم بزرگنمایی ×1، این به صورت گام‌های از دست رفته گاه به گاه ظاهر می‌شود — محور بیشتر اوقات 0.001 میلی‌متر در هر ضامن حرکت می‌کند اما گاهی اوقات پاسخ نمی‌دهد. در ×100، همان خطا ممکن است نادیده گرفته شود زیرا حرکت بزرگتر فرمان داده شده در هر پالس، پرش را پنهان می‌کند.

جهت معکوس در چرخش‌های جزئی. دیسک آلوده یا مدار آشکارساز نوری فرسوده باعث می‌شود رابطه فاز A/B به طور لحظه‌ای اشتباه خوانده شود و باعث می‌شود CNC قبل از از سرگیری شمارش عادی رو به جلو، یک گام به عقب بشمارد.

این به صورت یک نوسان جزئی یا خطای شبیه به لقی در حین حرکت آهسته دستگیره ظاهر می‌شود.

عدم خروجی در اولین چرخش پس از راه‌اندازی. گسیل‌کننده نوری (LED) در داخل انکودر به حدی پیر شده است که پس از روشن شدن، مدتی طول می‌کشد تا به شدت خروجی پایدار برسد. در چند ثانیه اول، سیگنال برای آشکارساز نوری برای خواندن قابل اعتماد، ضعیف است.

این معمولاً در طول هفته‌ها یا ماه‌ها به خرابی دائمی پیشرفت می‌کند.

احساس ضامن چسبنده یا نامنظم. مکانیزم ضامن فنری که در هر موقعیت کلیک می‌کند، فرسوده شده است و بازخورد لمسی دیگر به طور قابل اعتماد با یک پالس تمیز در هر کلیک مطابقت ندارد.

این یک علامت فرسودگی مکانیکی است که از خرابی‌های نوری فوق متمایز است و اغلب در واحدی که استفاده زیادی داشته است، با آنها همزمان وجود دارد.

هر یک از این علائم، نشانه‌ای برای تعویض انکودر قبل از خرابی کامل دستگیره در حین عملیات حیاتی است.

سیم‌کشی جایگزین — چه انتظاری داشته باشیم

RE45BA1R5 سیم‌کشی خود را از طریق پشت بدنه انکودر خارج می‌کند. توسوکو یک کانکتور استاندارد را روی مدل پایه RE45BA1R5 مشخص نمی‌کند — سیم‌کشی به سیم‌های لخت ختم می‌شود و سازنده دستگاه، کانکتور و سیم‌کشی را در پیکربندی خاص دستگاه مشخص می‌کند.

هنگام برداشتن انکودر قدیمی، قبل از جدا کردن هر چیزی، از اتصالات سیم‌کشی عکس بگیرید.

کدگذاری رنگ سیم معمولاً از پیکربندی خروجی استاندارد توسوکو پیروی می‌کند:

• خروجی‌های فاز A و B (جفت چهارگانه)
• مشترک A و مشترک B (بازگشت برای دو کانال خروجی)
• تغذیه 5 ولت و زمین 0 ولت

اختصاصات پین یا ترمینال خاص روی کانکتور رابط دستگاه در نمودارهای الکتریکی دستگاه تعریف شده است، نه توسط توسوکو — خود انکودر یک دستگاه خروجی چهارگانه استاندارد است و رابط MPG CNC، پین‌های A، B و تغذیه را مطابق با استاندارد سیم‌کشی سازنده دستگاه نگاشت می‌کند.

قبل از اتصال انکودر جایگزین، با دفترچه راهنمای نگهداری الکتریکی دستگاه برای اختصاصات دقیق ترمینال مشورت کنید.

نوع پسوند C در محدوده MPG توسوکو

پسوند C در شماره قطعات MPG توسوکو RE45B به طور مداوم یک بازنگری داخلی جزئی را نشان می‌دهد — هرگز نشان‌دهنده تغییر در رابط خارجی، مشخصات عملکرد یا پیکربندی نصب نیست.

این قرارداد در کل خانواده RE45B اعمال می‌شود: RE45BD1R5C جایگزین RE45BD1R5 (بدون صفحه 5 ولت 100PPR) می‌شود، RE45BA2R1C جایگزین RE45BA2R1 (صفحه 80 میلی‌متری 12 ولت 25PPR) می‌شود و غیره. خرید نسخه پسوند C از هر نوع RE45B به عنوان جایگزین نسخه پایه اصلی همیشه صحیح است.

سازندگان دستگاه و تیم‌های نگهداری نباید هنگام تطبیق شماره قطعات BOM خود با موجودی فعلی، از به‌روزرسانی پسوند دلسرد شوند.

مشخصات کلیدی

سوالات متداول

س1: دستگاه من خطای "MPG error" را نشان می‌دهد یا محور دستگیره پاسخ نمی‌دهد — آیا RE45BA1R5 احتمالاً علت آن است؟

لزوماً نه. قبل از تعویض انکودر، سیم‌کشی از انکودر به ورودی MPG CNC را بررسی کنید — یک کانکتور شل، یک سیم شکسته در کابل نزدیک پنل (جایی که کابل‌ها مکرراً خم می‌شوند) یا یک پین کانکتور کثیف می‌تواند علائم مشابهی با انکودر خراب ایجاد کند.

کانکتور MPG را در برد رابط CNC جدا کرده و دوباره وصل کنید. اگر خطا پس از اتصال مجدد به طور موقت برطرف شد و سپس بازگشت، کانکتور یا کابل مقصر احتمالی است، نه خود انکودر.

فقط در صورتی که کابل و کانکتورها از نظر مکانیکی و الکتریکی بررسی شوند، باید انکودر تعویض شود.

س2: RE45BA1R5C جایگزین با سیم‌های لخت می‌رسد — چگونه بفهمم کدام سیم چیست؟

استاندارد سیم‌کشی توسوکو برای RE45B: Vcc (+5V) معمولاً سیم قرمز است؛ 0V (زمین) سیاه یا سفید است؛ خروجی فاز A سبز است؛ خروجی فاز B زرد است (یا طرح رنگ جفتی مشابه).

با این حال، کدهای رنگی می‌توانند بسته به دسته تولید و اینکه آیا سازنده دستگاه سیم‌کشی سفارشی مشخص کرده است، متفاوت باشند.

همیشه قبل از اتصال، عملکردهای سیم را با نقشه اصلی دستگاه یا با اندازه‌گیری دقیق روابط ولتاژ تأیید کنید. خروجی‌های A و B در حین چرخش آهسته انکودر، نوسانات منطق 5 ولت را نشان می‌دهند؛ جابجایی A و B جهت محور را معکوس می‌کند اما هیچ آسیبی نمی‌رساند.

س3: سازنده دستگاه شماره قطعه روی BOM من را RE45BA1R5 بدون پسوند C لیست کرده است. آیا RE45BA1R5C جایگزین مستقیم است؟

بله، کاملاً. RE45BA1R5C نسخه تولیدی فعلی RE45BA1R5 است — توسوکو پسوند C را برای پیگیری یک بازنگری تولیدی که مشخصات، رابط یا تناسب محصول را تغییر نمی‌دهد، اضافه کرده است.

هر تامین‌کننده مجاز توسوکو این را تأیید خواهد کرد.

استفاده از RE45BA1R5C به عنوان جایگزین برای نصب RE45BA1R5، رویه صحیح و مورد انتظار است.

س4: آیا می‌توانم به طور موقت تست کنم که آیا انکودر مشکل دارد یا نه با تعویض آن با یک RE45BA1R5 از دستگاه دیگر؟

بله، تعویض انکودرها بین دستگاه‌های از نوع CNC یکسان (ولتاژ تغذیه و فرمت ورودی MPG یکسان) یک تکنیک تشخیصی معتبر است، به شرطی که کانکتورهای سیم‌کشی مطابقت داشته باشند یا بتوانید سیم‌ها را به درستی وصل کنید.

اگر محور که به طور نامنظم عمل می‌کرد با انکودر قرض گرفته شده به درستی کار کند، انکودر اصلی خراب است.

اگر خطا با انکودر، به دستگاه دیگر منتقل شود، انکودر خرابی تأیید شده است.

اگر خطا با انکودر قرض گرفته شده روی محور اصلی باقی بماند، مشکل در سیم‌کشی، رابط MPG CNC یا تنظیمات پارامتر CNC است — نه انکودر.

س5: پس از نصب RE45BA1R5 جایگزین، محور هنگام چرخاندن دستگیره در جهت اشتباه حرکت می‌کند. مشکل چیست؟

سیم‌های فاز A و B معکوس شده‌اند — یا در سیم‌کشی اصلی جابجا شده‌اند، یا جایگزین با A و B نسبت به جهت‌گیری انکودر اصلی جابجا شده سیم‌کشی شده است.

جابجایی اتصالات A و B رابطه جهت بین چرخش دستگیره و حرکت محور را بدون تأثیر بر هیچ عملکرد دیگری معکوس می‌کند. سیم‌های خروجی A و B را روی انکودر جایگزین شناسایی کرده و آنها را در نقطه اتصال جابجا کنید.

به طور جایگزین، CNC ممکن است پارامتری برای معکوس کردن جهت ورودی MPG داشته باشد — در کنترل‌های Fanuc، این از طریق پارامتر جهت محور MPG مناسب قابل تنظیم است (برای سری خاص، دفترچه راهنمای پارامتر CNC را بررسی کنید).

چه معکوس‌سازی سخت‌افزاری و چه تنظیم پارامتر، نتیجه صحیح را به دست می‌آورد.
