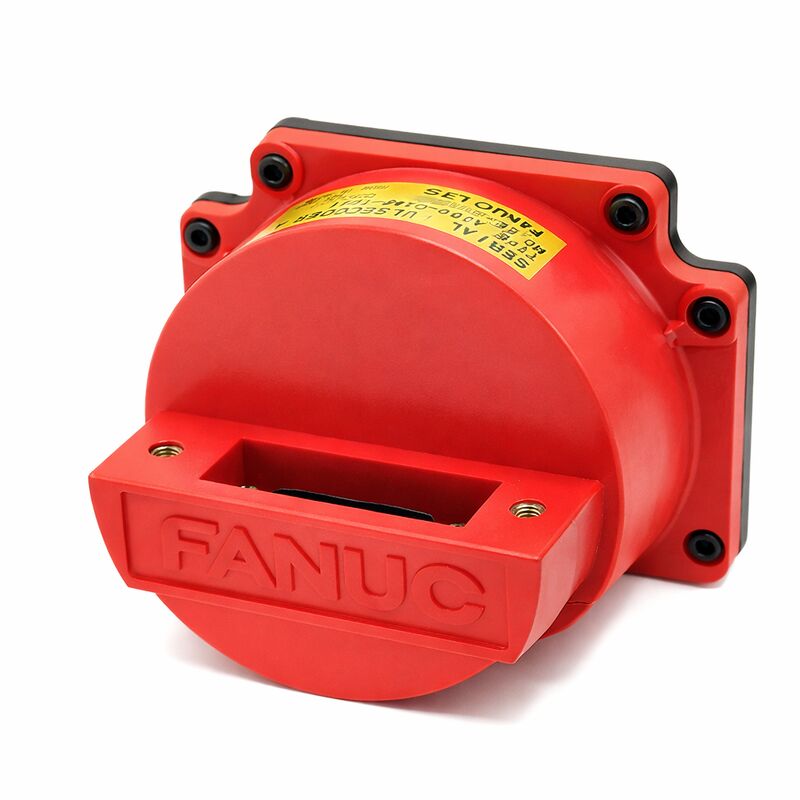

فانوک A860-0346-T141 | مشفر نبضي تسلسلي أ — 40,000P مطلق، موصل 19 سنًا، غطاء أحمر، محركات سيرفو فانوك AC 0S / 5S / 10S / 20S / 30S

نظرة عامة

الـ فانوك A860-0346-T141 هو مشفر نبضي تسلسلي أ ذو 19 سنًا — وهو نوع الموصل الدائري MS ضمن عائلة المشفرات A860-0346 لمحركات سيرفو فانوك AC من سلسلة S.

يحمل نفس بنية التغذية الراجعة التسلسلية المطلقة 40,000 ppr مثل T101 وأعضاء آخرين من عائلة A860-0346، ويتناسب مع نفس نطاق المحركات (من 0S إلى 30S)، ولكن ميزته المميزة هي الموصل الدائري MS من نوع 19 سنًا الذي يميزه عند واجهة الكابل عن T101 (الذي يستخدم تكوين موصل مختلف) و T001 (الذي يستخدم D-Sub).

عدد الموصلات الـ 19 سنًا في T141 ملحوظ. أشارت مناقشات سابقة في مجتمع خدمة CNC إلى أن متغيرات A860-0346 ذات الموصلات MS ذات الـ 19 سنًا تشير إلى أنواع المشفرات المطلقة (على عكس التزايدية) — وهي طريقة مفيدة للتعرف عليها للمهندسين الميدانيين الذين يواجهون تركيبات مشفرات غير معروفة على المحركات ذات الغطاء الأحمر.

يستوعب عدد الـ 19 سنًا خطوط الإشارة الإضافية المطلوبة لبروتوكول الاتصال التسلسلي المطلق بما يتجاوز ما يحتاجه مشفر رباعي تزايدي أبسط.

تم تأكيد أن هذا المشفر مرتبط بـ T101 — كلاهما يحمل بروتوكول Serial A المطلق، ونفس نطاق توافق المحركات، ونفس رقم الجزء البديل A290-0561-V572.

تكمن العلاقة بين T101 و T141 ضمن نفس العائلة بشكل أساسي في نوع الموصل وأي اختلافات ميكانيكية طفيفة في التركيب أدت إلى تحديد فانوك وبناة الآلات لأحد المتغيرات بدلاً من الآخر لتكوينات محركات معينة أو تركيبات آلات.

يتكامل كلا المشفرين مع نفس مضخمات سلسلة C ووحدات تحكم CNC الرقمية.

تم توريد T141 مع كابل وقابس مضمنين في بعض قنوات السوق، مما يجعله تجميعًا كاملاً جاهزًا للتركيب بدلاً من مجرد جسم مشفر عارٍ — وهي ميزة خدمة عملية عندما يكون الكابل الأصلي تالفًا أيضًا ويتطلب استبدالًا جنبًا إلى جنب مع المشفر.

المواصفات الرئيسية

الموصل ذو الـ 19 سنًا — أداة تعريف ميدانية

بالنسبة لمهندسي الخدمة الذين يقومون بصيانة أدوات الآلات القديمة التي يتم التحكم فيها بواسطة فانوك، فإن عدد سنون الموصل في مشفرات الغطاء الأحمر من سلسلة A860-0346 يعمل كمعرف ميداني مفيد. لاحظ متخصصو CNC أن موصلات MS ذات الـ 19 سنًا في عائلة المشفرات هذه تشير إلى أنواع التغذية الراجعة المطلقة، بينما تشير الموصلات ذات الـ 17 سنًا إلى الأنواع التزايدية.

هذه الطريقة مفيدة عندما تكون الوثائق مفقودة أو غير قابلة للقراءة — يمكن لعد السنون على موصل المشفر تأكيد ما إذا كان التركيب يتطلب عودة مرجعية عند التشغيل (تزايدي) أو يحتفظ بالموضع المطلق (مطلق/تسلسلي أ) بسرعة.

يجعل الموصل الدائري ذو الـ 19 سنًا في T141 هذا التعريف لا لبس فيه على الآلات التي يتم تركيبه عليها.

يجب أن يحمل أي مشفر بديل لتركيب T141 أيضًا موصلًا دائريًا ذو 19 سنًا ليتناسب مع كابل المحرك الموجود؛ يتطلب تركيب متغير موصل مختلف أعمال كابلات قبل أن يمكن تركيب المشفر.

توافق مضخمات سلسلة C

يعمل A860-0346-T141 مع جيل مضخمات سيرفو سلسلة C من فانوك — المضخمات التي كانت سارية خلال عصر محركات سلسلة S.

تتطلب مضخمات سلسلة C بطاقة واجهة مشفر نبضي تسلسلي أ للتواصل مع هذا المشفر.

عند استبدال أو صيانة المضخمات على الآلات المزودة بمشفرات T141، يجب أن يحتفظ المضخم البديل بقدرة Serial A هذه.

تستخدم أجيال المضخمات اللاحقة (وحدات سيرفو ألفا، سلسلة FSSB A06B-6096) بروتوكولات مشفر مختلفة تمامًا ولا يمكنها التواصل مع نوع المشفر التسلسلي أ.

أسئلة وأجوبة

س1: كيف يختلف T141 عن T101 ضمن عائلة A860-0346؟

كلا من T141 و T101 هما مشفرات Serial A مطلقة بدقة 40,000 ppr لنفس نطاق المحركات من 0S إلى 30S، وكلاهما يشتركان في رقم الجزء البديل A290-0561-V572، وكلاهما يتناسب مع مضخمات سلسلة C ونفس جيل CNC.

الاختلاف الرئيسي هو الموصل: يستخدم T141 موصلًا دائريًا من نوع MS ذو 19 سنًا (Cannon)، بينما يستخدم T101 تكوين موصل مختلف.

يحدد هذا الاختلاف الميكانيكي أي تجميع كابلات يتناسب مع نهاية المحرك.

في سيناريو الاستبدال، يمكن لـ T141 أن يحل محل تركيب T141 آخر فقط؛ يتطلب تركيب T101 في تركيب T141 (أو العكس) تكييف الكابل عند اتصال جانب المحرك.

س2: هل دقة 40,000 ppr في Serial A محدودة لتصنيع دقيق؟

من الناحية العملية، تدعم دقة 40,000 ppr لمشفر Serial A — جنبًا إلى جنب مع وظيفة ترس التغذية المرن من فانوك على CNC السيرفو الرقمي — وحدات كشف تصل إلى 1 ميكرومتر أو أفضل اعتمادًا على درجة ميل برغي الكرة للآلة ومعلمات ترس التغذية.

بالنسبة للتطبيقات النموذجية لمحركات سلسلة S في الثمانينيات والتسعينيات، كان هذا كافيًا تمامًا لتفاوتات التصنيع التي صممت تلك الآلات للحفاظ عليها.

الدقة ليست قيدًا للدقة لجيل المحركات الذي صمم له؛ دقة الآلة الميكانيكية (الموجهات، جودة برغي الكرة، السلوك الحراري) هي العامل المحدد العملي قبل أن تصبح دقة المشفر ذات صلة.

س3: يوصف T141 أحيانًا بأنه يتم شحنه مع كابل وقابس — ماذا يعني هذا للطلب؟

يوفر بعض الموردين A860-0346-T141 كتجميع كامل بما في ذلك جسم المشفر وكابل مُنهى مسبقًا مع موصل دائري ذو 19 سنًا مُركب — وحدة جاهزة للتركيب.

هذا مفيد بشكل خاص عندما يكون كابل المشفر الأصلي تالفًا أيضًا (من نفس حدث الخطأ الذي تسبب في فشل المشفر، أو من التآكل عند الموصل).

يستحق التأكد مما إذا كانت مخزونات المورد تتضمن تجميع الكابل أو جسم المشفر العاري فقط قبل الطلب، حيث قد يتطلب جسم المشفر العاري شراء كابل منفصل إذا كان الكابل الحالي غير قابل للإصلاح أيضًا.

س4: ما هي رموز إنذار CNC التي تشير إلى خطأ مشفر Serial A على آلة بها هذا المشفر؟

على وحدات CNC فانوك المتوافقة (Zero-C/D, 16A, 18A, 21A)، تولد أخطاء المشفر النبضي التسلسلي أ عادةً إنذارات في نطاق SV360: يشير SV-360 إلى فشل الاتصال بالمشفر النبضي التسلسلي أ على محور معين.

يشير الإنذار SV-361 و SV-362 إلى ظروف خطأ ذات صلة.

قد تكون هذه الإنذارات متقطعة في مراحل الفشل المبكرة — تظهر عند التشغيل البارد أو بعد أحداث الاهتزاز قبل أن تصبح دائمة.

يشير إنذار SV-360 المستمر على محور واحد، جنبًا إلى جنب مع التشغيل الطبيعي على المحاور الأخرى، بقوة إلى خطأ في المشفر أو الكابل على المحور الذي يظهر الإنذار. ابدأ التشخيص عند الموصل بدلاً من جسم المشفر.

س5: هل يمكن إصلاح A860-0346-T141 بدلاً من استبداله؟

الإجماع بين أخصائيي خدمة CNC فانوك هو أن مشفرات Serial A في عائلة A860-0346 ليست قابلة للإصلاح عمليًا.

القرص البصري، وتجميع المحامل، وإلكترونيات معالجة الإشارة، والهيكل مدمجة بدون توفير وصول لإصلاح على مستوى المكون.

تعلن خدمات الطرف الثالث أحيانًا عن قدرة الإصلاح لهذه المشفرات، ولكن النتائج غير متسقة — مشفر مُصلح يفشل مرة أخرى على الآلة يتسبب في حدث تعطل ثانٍ للآلة وتكاليف غير مخطط لها إضافية.

مسار الخدمة المفضل هو التبادل بوحدة بديلة مختبرة ومضمونة.

عند تقديم T141 معيب إلى مزود خدمة، فإن الاختبار لتأكيد الخطأ وتوفير وحدة تبادل من مخزون مختبر منفصل هو العرض القياسي، وليس الإصلاح على مستوى المكون للوحدة الأصلية.
