A860-0346-T041 FANUC کدگر پالس A8600346T041 A860-0346-T041

فانوک A860-0346-T041 | مشفر نبضي تسلسلي A — 40,000P مطلق، غطاء أحمر، محركات سيرفو فانوك AC سلسلة S، CNC صفر / 16 / 18 / 21

نظرة عامة

الـ فانوك A860-0346-T041 هو نوع من المشفرات النبضية التسلسلية A من عائلة A860-0346، ويشترك في غلاف الغطاء البلاستيكي الأحمر وبنية التغذية الراجعة التسلسلية المطلقة 40,000 دورة في الدقيقة الشائعة لجميع المشفرات في هذا الجيل من محركات سلسلة S.

يضعه اللاحقة T041 ضمن نطاق مشفرات A860-0346، مما يميز تكوين الموصل الخاص به والواجهة الميكانيكية عن الأنواع الأخرى في نفس السلسلة — وهو تمييز مهم عند مطابقة المشفر فعليًا مع المحرك الذي يخدمه، حيث أن أعضاء اللاحقة T المختلفة لها عدد دبابيس موصل مختلفة وتفاصيل ملاءمة ميكانيكية.

يحمل A860-0346-T041 الخصائص المميزة لجيل المشفرات النبضية التسلسلية A بأكمله: القدرة على تحديد الموضع المطلق التي تلغي الحاجة إلى العودة إلى نقطة الصفر عند التشغيل، ورابط الاتصال التسلسلي عالي السرعة بالمضخم، والغلاف البلاستيكي الأحمر الذي يغلف تجميع القرص البصري والإلكترونيات ضد بيئة الآلة. في الآلات التي تم تركيب هذا النوع من المشفرات عليها في الأصل، يظهر جنبًا إلى جنب مع محركات السيرفو AC من سلسلة S من فانوك — نطاق المحركات الذي حدد انتقال فانوك من تكنولوجيا السيرفو DC إلى تكنولوجيا السيرفو AC في الثمانينيات.

ما يميز A860-0346-T041 ضمن العائلة هو في المقام الأول نوع الموصل والمتغير الميكانيكي الذي يمثله.

عبر نطاق A860-0346، أنتجت فانوك أنواعًا متعددة من اللاحقات T لاستيعاب تكوينات أجسام المحركات المختلفة، ومتطلبات توجيه الكابلات، ومعايير الموصلات التي تختلف حسب حجم المحرك، واتجاه التركيب، وتفضيلات باني الآلة.

T041 هو أحد هذه الأنواع، ويخدم تكوينات محركات محددة ضمن نطاق سلسلة S حيث لا تتناسب الأنواع T101 أو T141 ميكانيكيًا.

المواصفات الرئيسية

هوية الغطاء الأحمر — جيل محركات سلسلة S

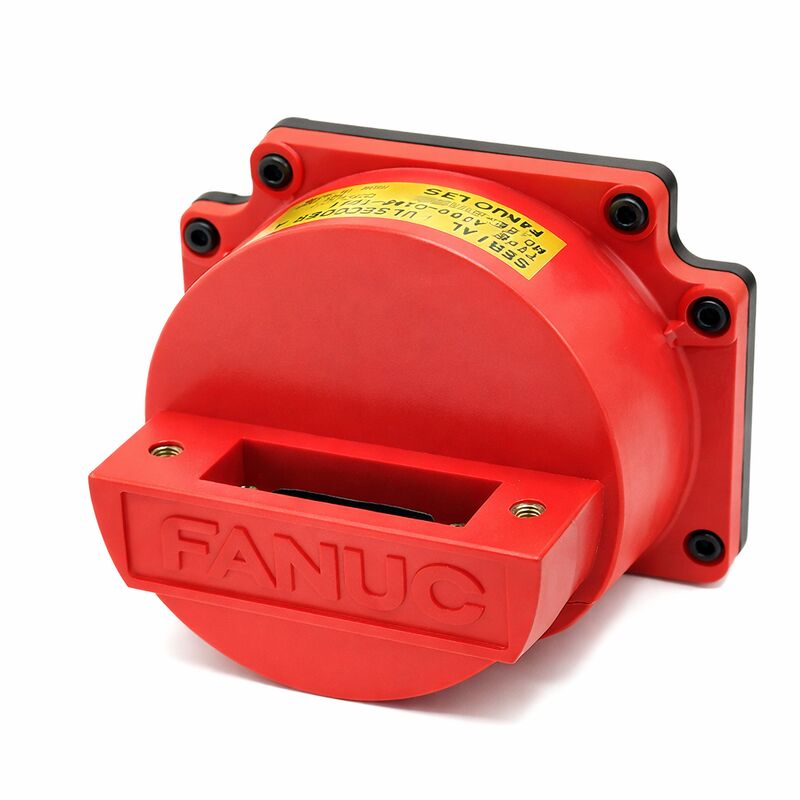

الغطاء البلاستيكي الأحمر للمشفر هو أحد أكثر المعرفات شهرة في تاريخ محركات فانوك. عندما يتم تركيب محرك بمشفر من سلسلة A860-0346، فإن المحرك بأكمله يظهر كـ "محرك بغطاء أحمر" — اسم عامي لا يزال مستخدمًا في صناعة خدمة CNC.

هذا التعريف عملي: الغطاء الأحمر يخبر مهندس الخدمة فورًا عن جيل المشفر والمحرك الذي يتعامل معه، قبل التحقق من أي أرقام أجزاء.

إنه يشير إلى المشفر النبضي التسلسلي A، ومحرك سلسلة S، والتوافق مع CNC للسيرفو الرقمي، والموضع المطلق المدعوم بالبطارية — وكلها حقائق رئيسية لتشخيص وصيانة الآلة.

يعمل الغطاء الأحمر لـ A860-0346-T041 أيضًا كختم بيئي.

يتم وضع قرص المشفر والإلكترونيات داخل الغطاء، والذي يتم تثبيته أو ربطه ببراغي في الجزء الخلفي من هيكل المحرك لحماية المشفر من رذاذ سائل التبريد، وبرادة المعادن، والتداخل الكهرومغناطيسي الناتج عن لفات المحرك نفسها.

على الرغم من أنه غير مصنف بمعيار IP67 لمشفرات ألفا i الأحدث، إلا أن الغطاء الأحمر يوفر حماية ذات مغزى في بيئة أدوات الآلات النموذجية عندما تكون الختم ومثبتات التثبيت سليمة.

موضع التسلسلي A المطلق — سياق التشغيل

دقة 40,000 دورة في الدقيقة المطلقة لـ A860-0346-T041، على الرغم من أنها متواضعة مقارنة بمشفرات ألفا i الحديثة التي تحتوي على ملايين العدات لكل دورة، كانت مناسبة لدقة التصنيع المطلوبة لتطبيقات محركات سلسلة S.

عند 40,000 عد لكل دورة، ومع برغي كروي نموذجي بمسافة 10 مم، فإن دقة الموضع الخام هي 0.25 ميكرومتر لكل عد — أكثر من كافية للتفاوتات التي تحتفظ بها أدوات الآلات CNC المجهزة بهذا الجيل من المحركات بشكل روتيني.

الطبيعة المطلقة للمشفر النبضي التسلسلي A تعني أن CNC لا تحتاج إلى إعادة تأسيس موضع الصفر للمحور عند كل تشغيل.

بالنسبة لبيئات الإنتاج حيث تعمل الآلة في نوبات عمل مستمرة مع الحد الأدنى من دورات إيقاف التشغيل، يلغي هذا خطوة العودة إلى نقطة الصفر التي تتطلبها آلات المشفرات التزايدية.

يتم الحفاظ على الموضع طالما أن بطارية النسخ الاحتياطي مشحونة — مما يجعل مراقبة البطارية مسؤولية صيانة أساسية لجميع الآلات في هذا الجيل من المشفرات.

الأسئلة الشائعة

س1: كيف يختلف A860-0346-T041 عن T101 و T141 في نفس العائلة؟

جميعها مشفرات مطلقة من نوع المشفر النبضي التسلسلي A بدقة 40,000 دورة في الدقيقة مع نفس الغلاف البلاستيكي الأحمر ونفس التوافق مع CNC.

الاختلافات تكمن في نوع الموصل، وعدد الدبابيس، وواجهة تركيب المحرك.

يحتوي T041 على ترتيب موصل محدد مناسب لتكوينات المحركات التي تم تركيبه عليها؛ تم تأكيد T101 للموديلات من 0S إلى 30S؛ تم ملاحظة T141 لنوع موصل بـ 19 دبوسًا. الاستبدال بين أنواع اللاحقات T ليس مباشرًا — يجب أن تتطابق أبعاد شفة التركيب والموصل في الكابل من جانب المحرك تمامًا.

تأكد دائمًا من طراز المحرك واللاحقة T الأصلية للمشفر من وثائق المحرك أو لوحة الاسم قبل طلب بديل.

س2: تسمي أوصاف سوق eBay والفائض T041 بـ "ABS" (مطلق) — هل التسلسلي A دائمًا مطلق؟

نعم. جميع أنواع المشفرات النبضية التسلسلية A من سلسلة A860-0346 هي مشفرات من النوع المطلق.

تؤكد علامة "ABS" في قوائم الفائض ذلك، وتميز التسلسلي A عن المشفرات النبضية التزايدية البحتة (مثل سلسلة A860-0300) التي تم استخدامها في محركات فانوك الأقدم.

المطلق يعني أن المشفر يبلغ عن مرجع موضع كامل عند التشغيل، مدعومًا ببطارية احتياطية، دون الحاجة إلى دورة عودة مرجعية ميكانيكية.

هذه خاصية أساسية لتصميم التسلسلي A وتنطبق على T001، T041، T101، T141، وجميع أنواع اللاحقات T الأخرى في نطاق A860-0346.

س3: ما هي سلاسل وحدات تحكم CNC التي تم تأكيد توافقها مع هذا المشفر؟

وحدات تحكم CNC للسيرفو الرقمي من فانوك مع واجهة المشفر النبضي التسلسلي A: سلسلة Zero-C و Zero-D (الجيل الرئيسي الذي كانت فيه محركات سلسلة S سائدة)، وسلسلة 16، 18، و 21 موديل A.

تمثل سلسلتا 0-C و 0-D غالبية التركيبات التي يوجد فيها هذا المشفر — كانت هذه وحدات التحكم ومحركات سلسلة S هي المواصفات السائدة لنظام فانوك خلال أواخر الثمانينيات وحتى معظم التسعينيات.

سلسلة 15A متوافقة أيضًا. وحدات تحكم CNC القديمة غير السيرفو الرقمي ووحدات تحكم سلسلة 0i الأحدث (التي تستخدم مشفرات ألفا أو بيتا) غير متوافقة مع هذا النوع من المشفرات.

س4: هل A860-0346-T041 قابل للإصلاح، وإذا لم يكن كذلك، فلماذا؟

المشفر النبضي التسلسلي A هو تجميع مغلق ومتكامل — القرص البصري، والمحمل، ولوحة معالجة الإشارة، والموصل، وغلاف الغطاء الأحمر تشكل وحدة متكاملة لم يتم تصميمها للتفكيك في الموقع.

تعتمد الدقة الميكانيكية للمشفر على المحاذاة التي يتم التحكم فيها في المصنع للقرص البصري مع تجميع المحمل؛ لا يمكن إعادة إنتاج هذه المحاذاة بشكل موثوق في بيئة ورشة الخدمة.

لهذا السبب، لا توفر فانوك قطع غيار لإصلاح سلسلة A860-0346، ويقدم مقدمو الخدمة ذوو السمعة الطيبة خدمات اختبار وتبديل بدلاً من الإصلاح على مستوى المكونات. التبادل بوحدة تم اختبارها ومضمونة هو المسار العملي للخدمة.

س5: ما هي عملية التشخيص عندما تظهر الآلة إنذار اتصال للمشفر النبضي التسلسلي A؟

أولاً، تحقق من كابل تغذية المشفر بحثًا عن تلف مادي — دبوس مثني عند موصل المشفر أو طرف المضخم هو السبب الجذري الأكثر شيوعًا لأعطال الاتصال التسلسلي وغالبًا ما يتم تجاهله. افحص ونظف كلا الموصلين.

بعد ذلك، تحقق من جهد بطارية الآلة — البطارية المنخفضة لا تسبب إنذارات اتصال مباشرة، ولكنها تشير إلى نقص في الصيانة قد يكون مصحوبًا بحالات خطأ أخرى. قم بتبديل كابل المشفر بكابل معروف جيدًا من محور آخر إذا كان متاحًا.

إذا استمر الإنذار بعد فحص الكابل والموصل، قم بإزالة المحرك وافحص مثبتات تثبيت الغطاء الأحمر والختم — تسرب سائل التبريد حول ختم متدهور يلوث قرص المشفر وينتج نفس نمط خطأ الاتصال. إذا لم يتم العثور على سبب مادي، فيجب استبدال المشفر.
