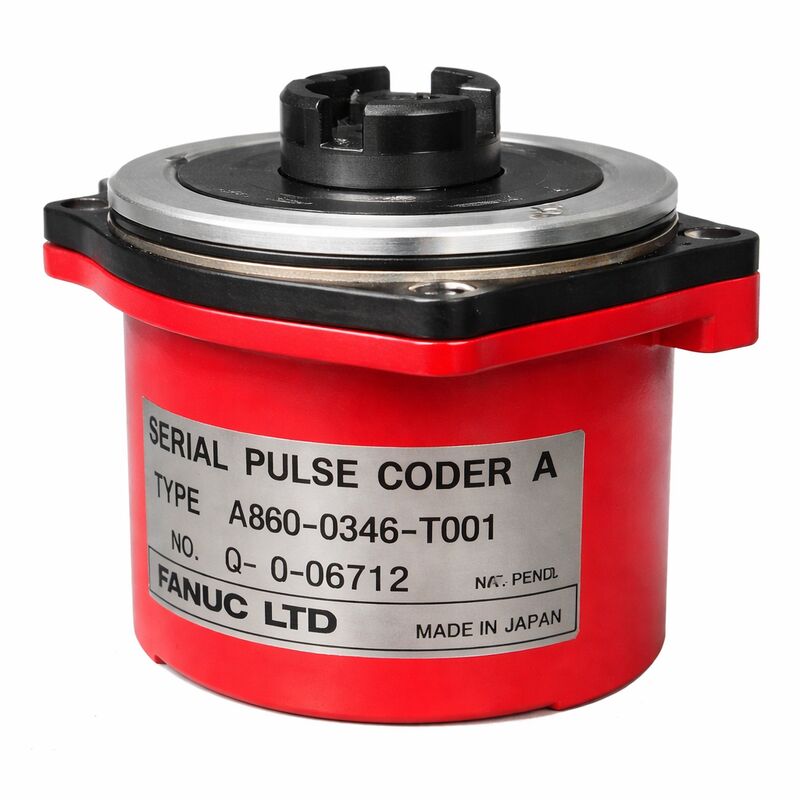

فانوک A860-0346-T001 | مشفر نبضي تسلسلي A — غير ألفا، موصل D-Sub، 40,000P مطلق، غطاء أحمر، محركات سيرفو فانوك AC من سلسلة S

نظرة عامة

الـ فانوك A860-0346-T001 هو أقدم وأساسي متغير في عائلة مشفرات النبض التسلسلي A من طراز A860-0346 — اللاحقة T001 تشير إلى الإصدار الأساسي ضمن السلسلة.

يحمل نفس غلاف الغطاء البلاستيكي الأحمر، وهندسة التغذية الراجعة التسلسلية المطلقة 40,000 ppr، وشكل التركيب المثبت على المحرك الذي يميز جميع أفراد عائلة مشفرات A860-0346، ولكنه يتميز بتكوين موصل D-Sub الخاص به عند نقطة توصيل الكابل.

يعكس واجهة D-Sub هذه معيار الموصلات للأدوات الآلية وتركيبات الأسلاك التي تم تحديد هذا المتغير لها.

يعد تصنيف "غير ألفا" في وثائق فانوك لهذا المشفر سياقًا مهمًا. إنه يميز عائلة مشفرات A860-0346 بأكملها عن خطوط مشفرات سلسلة ألفا، ألفا i، وبيتا اللاحقة.

غير ألفا يعني أن هذا المشفر ينتمي إلى جيل ما قبل ألفا — محركات السيرفو AC من سلسلة S التي سبقت تقديم نطاق محركات السيرفو ألفا.

بالنسبة لمهندسي الصيانة الذين يواجهون آلة بمحركات من سلسلة S وهذا المشفر، فإن ملصق "غير ألفا" هو معرف جيل النظام: يخبرك بالمضخمات، ووحدات التحكم CNC، وإجراءات الخدمة التي تنطبق، وأي مشفرات حديثة من سلسلة ألفا أو بيتا غير متوافقة مع هذا التركيب.

يشمل تسمية سلسلة المنتج A860-0346 النطاق الكامل لمتغيرات مشفر النبض التسلسلي A لجيل محركات سلسلة S.

ضمن هذه السلسلة، T001 هو المتغير الأساسي — الشكل الأصلي الذي تطورت منه متغيرات لاحقة من طراز T مع تكييف فانوك لنمط الموصل والتفاصيل الميكانيكية لأحجام أجسام المحركات المختلفة ومواصفات بناة الآلات.

الآلات التي تم بناؤها بمشفرات T001 من أقدم دفعات الإنتاج لأدوات آلات CNC المجهزة بمحركات من سلسلة S هي على الأرجح الآلات التي لا يزال هذا الرقم الجزء المحدد مطلوبًا فيها اليوم.

المواصفات الرئيسية

وضع المنتج غير ألفا في تاريخ مشفرات فانوك

تتبع أجيال مشفرات فانوك أجيال المحركات التي تدعمها: مشفرات النبض التقليدية (تزايدي، سلسلة A860-0300) لأقدم محركات السيرفو DC و AC؛ مشفرات النبض التسلسلي A (سلسلة A860-0346) لمحركات السيرفو AC من سلسلة S؛ مشفرات سلسلة ألفا (عائلات A860-0360، A860-0370) لمحركات ألفا؛ ومشفرات سلسلة ألفا i / بيتا i (عائلات A860-2000 و A860-2020) للجيل الحالي.

يقع A860-0346-T001 في مرحلة التسلسلي A من هذا التطور — الجيل الذي انتقلت فيه فانوك من قطارات النبض الخام إلى الاتصال التسلسلي، ومن التزايدي إلى الموضع المطلق، مع الاستمرار في استخدام غلاف الغطاء الأحمر الذي أصبح مألوفًا من تصميم محركات سلسلة S.

تم بناء الآلات المجهزة بمشفرات A860-0346-T001 خلال فترة تم فيها تركيب العديد من مراكز التشغيل الآلي عالية الحجم اليوم لأول مرة.

حقيقة أن هذه الآلات لا تزال قيد الإنتاج بعد عقود تتحدث عن متانة المحرك الأساسي والهيكل الميكانيكي — ولكنها تعني أيضًا أن المشفرات الموجودة على تلك المحركات قد وصلت إلى نهاية عمر خدمتها، وأن قطع الغيار مثل A860-0346-T001 ضرورية للحفاظ على تشغيل هذه الأصول الإنتاجية.

موصل D-Sub — سياق واجهة الكابل

يميز موصل D-Sub الموجود على A860-0346-T001 عن متغيرات A860-0346 اللاحقة التي تستخدم موصلات دائرية من طراز MS أو أنواع موصلات أخرى. كانت موصلات D-Sub شائعة في الإلكترونيات الصناعية وأسلاك آلات CNC في تلك الحقبة، حيث توفر معيار موصل موثوقًا ومتوفرًا على نطاق واسع مع حماية جيدة للتلامس عند توصيله بشكل صحيح.

الكابل الموجود في آلة مبنية بمشفرات T001 سينتهي بموصل D-Sub مطابق عند طرف المشفر — مشفر T001 بديل مباشر سيتوافق دون تعديل الكابل، بينما استخدام متغير T-suffix مختلف بنوع موصل مختلف سيتطلب تكييف الكابل.

عند شراء مشفرات T001 بديلة، تأكد من وجود موصل D-Sub وعدم تلفه على وحدة التبادل.

تلف الموصل — دبابيس ملتوية، مشابك غلاف مكسورة، أو تلوث في تجاويف التلامس — هو نتيجة شائعة للمعالجة الخشنة في سوق ما بعد البيع ويجب فحصه قبل التركيب.

أسئلة وأجوبة

س1: ما الذي يميز A860-0346-T001 عن T041 و T101 ضمن نفس العائلة؟

جميعها مشفرات نبض تسلسلي A مطلقة بدقة 40,000 ppr مع نفس الغطاء الأحمر وبروتوكول الاتصال التسلسلي A.

T001 هو المتغير الأساسي مع موصل D-Sub؛ تستخدم متغيرات T041 و T101 أنواع موصلات مختلفة ولديها نطاقات توافق محددة لطراز المحرك.

تم تأكيد T101 للمحركات من طراز 0S إلى 30S على وجه التحديد؛ T001 هو المتغير الأصلي الذي يناسب الإصدارات الأولية لمحركات سلسلة S.

هذه الاختلافات الميكانيكية والاختلافات في الموصلات تعني أن المتغيرات الثلاثة ليست قابلة للتبديل المباشر دون التأكد أولاً من أن الموصل وأبعاد التركيب للبديل تتطابق مع التركيب الأصلي.

س2: يوصف المنتج بأنه "غير ألفا" — هل يؤثر ذلك على توافقه مع أي وحدة تحكم CNC؟

نعم. يشير "غير ألفا" إلى أن هذا المشفر ينتمي إلى جيل محركات سلسلة S، ووحدات التحكم CNC التي تتواصل معه هي تلك المجهزة ببطاقة واجهة مشفر النبض التسلسلي A: على وجه التحديد أنظمة تحكم السيرفو الرقمية من فانوك لسلسلة الصفر (0-C، 0-D) ووحدات التحكم من طراز 16/18/21 Model A.

تستخدم محركات سلسلة ألفا مشفرات ألفا التي تتواصل عبر بروتوكول تسلسلي مختلف؛ تستخدم محركات ألفا i بروتوكول تسلسلي متطور آخر.

توصيل مشفر تسلسلي A غير ألفا بمضخم مصمم لتغذية ألفا الراجعة ينتج عنه خطأ عدم توافق — لا يمكن للمضخم فك تشفير بروتوكول التسلسلي A. يجب أن تنتمي المحرك والمضخم والمشفر ووحدة التحكم CNC جميعها إلى أجيال متوافقة.

س3: هل يمكن الحفاظ على الموضع المطلق إلى أجل غير مسمى، أم أنه يتدهور بمرور الوقت؟

يتم الحفاظ على الموضع المطلق طالما أن بطارية النسخ الاحتياطي في مضخم السيرفو أو وحدة البطارية تظل فوق عتبة التفريغ الخاصة بها.

كيمياء البطارية (عادةً خلايا أساسية من الليثيوم) لها عمر خدمة محدود — عادةً من ثلاث إلى خمس سنوات اعتمادًا على أنماط الاستخدام، حيث يستهلك التشغيل المستمر للآلة البطارية ببطء أكبر من دورات التشغيل المتكررة. عندما ينخفض جهد البطارية إلى عتبة التحذير، تقوم وحدة التحكم CNC بإنشاء إنذار BAT.

يجب استبدال البطارية قبل إيقاف تشغيل الآلة للصيانة الممتدة، حيث أن استبدال البطارية أثناء بقاء الآلة قيد التشغيل يتجنب فقدان البيانات. بمجرد فقدان بيانات الموضع بسبب التفريغ الكامل للبطارية، تعيد إجراءات العودة المرجعية تأسيس نقطة الصفر.

س4: هل من الممكن اختبار مشفر A860-0346-T001 دون إزالته من المحرك؟

الاختبار التشخيصي الأساسي ممكن في مكانه. على وحدة التحكم CNC، يمكن أن يكشف مراقبة حالة تغذية السيرفو الراجعة أثناء حركة المحور البطيئة (باستخدام شاشة التشخيص أو بيانات تشخيص السيرفو) عن جودة الاتصال — بيانات تسلسلية نظيفة دون طلبات إعادة إرسال تشير إلى مشفر سليم.

التحقق من موصل المشفر عند طرف المحرك للتأكد من تثبيته بشكل آمن ونظافة التلامسات هو خطوة أولى غير جراحية.

ومع ذلك، لتقييم المشفر بشكل قاطع، خاصة عند الاشتباه في التلوث أو تآكل القرص أو تدهور المحامل، يجب إزالة المحرك واختبار المشفر على جهاز اختبار تسلسلي A مخصص مع التحقق من الإشارة التسلسلية الخارجة بواسطة راسم الذبذبات أثناء الدوران — اختبار ورشة عمل صحيح لا يمكن تكراره في مكانه.

س5: ما هي خيارات الخدمة المتاحة لحالة تعطل الآلة المتعلقة بهذا المشفر؟

التبادل هو أسرع مسار للاسترداد: يمكن شحن وتركيب A860-0346-T001 بديل تم اختباره ومضمون (أو بديل متوافق مؤكد) في غضون ساعات في المناطق التي يتوفر فيها المخزون.

تقديم المحرك الكامل مع المشفر المعيب إلى مزود خدمة متخصص — هذا يسمح بتغيير المشفر، وفحص المحامل، واختبار مقاومة اللف، وفحص العزل ليتم إجراؤها كإصلاح شامل للمحرك بدلاً من مجرد استبدال المشفر، وهو الممارسة الأفضل لمحرك بهذا العمر.

حيثما لا يتوفر مخزون تبادل، فإن الحصول على A860-0346-T001 من قنوات فائضة هو البديل — يجب اختبار الوحدات الفائضة كهربائيًا على جهاز اختبار تسلسلي A قبل التركيب، حيث أن الفحص المادي وحده غير كافٍ لتأكيد وظائف المشفر.
