| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-9001-0480 |

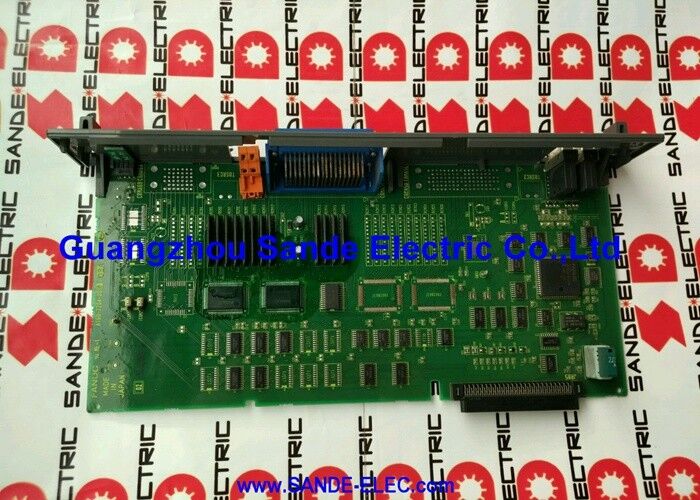

درFANUC A20B-9001-0480نقش بسیار مشخص و عملی در معماری I/O CNC FANUC سری 16/18 دارد:به یک دستگاه اتصال سیگنال بیشتری بدون نیاز به یک کارت I / O مستقل یا یک کنترلگر دوم می دهد.
برد I / O فرعی به طور مستقیم به یک برد I / O اصلی موجود متصل می شود و در حالی که ترمینال های سیگنال خود را اضافه می کند، اتصال اتوبوس صفحه اصلی را به CNC به اشتراک می گذارد.
نتيجه ي اين کار،توسعه I/O مقرون به صرفه که سازندگان ماشین آلات ابزار در زمانی که ظرفیت یک صفحه I/O اصلی برای کامل ورودی و خروجی یک ماشین کافی نیست، گنجانده شده است.
درک اینکه چرا توسعه I/O گاهی اوقات ضروری است، نیاز به دانستن چگونگی توزیع I/O ابزار ماشین دارد.
The PMC (Programmable Machine Controller) in a FANUC CNC executes the machine-specific ladder logic that controls every machine function except the actual axis and spindle motion — ATC tool selection and clamping، تغییر پالت، خنک کننده روشن / خاموش، کانویر تراشه، قفل درب، سیستم روان کننده، چسبیدن قطعه کار، موقعیت قطعات، استراحت های ثابت، حرکت دریچه هیدرولیک،و تعداد بي شماري از توابع ديگر.
هرکدام از این توابع سیگنال های I/O را تولید و مصرف می کنند: یک درب دارای یک محدوده باز و یک محدوده بسته است (2 ورودی)یک کلیمپ هیدرولیکی دارای یک فرمان سولنویدی (یک خروجی) و سوئیچ های محدودی تایید شده / بدون کلیمپ (دو ورودی) است، یک مجله ابزار ممکن است برای هر سنسور موقعیت مجله (تا 60+ ورودی در مجله های بزرگ) یک سیگنال داشته باشد.این را در یک مرکز ماشینکاری کاملا مجهز اضافه کنید و تعداد کل I / O به راحتی از آنچه یک صفحه 104/80 واحد ارائه می دهد فراتر می رود.
| پارامتر | ارزش |
|---|---|
| ورودی های دیجیتال (DI) | 52 |
| خروجی های دیجیتال (DO) | 40 |
| نوع خروجی | نوع سینک (NPN، فعال-کم) |
| نصب | Piggyback بر روی صفحه I / O اصلی |
| سازگاری سیستم | FANUC سری 16، 18 CNC |
| ترکیب DI/DO با Primary | 156 DI / 120 DO (با پایه A16B-2202-0960) |
| منشاء | ژاپن |
"نوع سینک" در اصطلاحات I/O FANUC به این معنی است که ترانزیستورهای خروجی ترمینال خروجی را در هنگام فعال شدن به ریل مشترک 0 ولت پایین می آورند (منطق 1).
دستگاه خارجی یک شیر سولینوئید، یک کویل رله، یک لامپ شاخص بین ریل تغذیه مثبت (+ 24VDC) و ترمینال خروجی متصل می شود.جریان های فعلی از +24 ولت از طریق دستگاه و به سمت ترمینال خروجی، جایی که ترانزیستور سینک آن را به 0V منتقل می کند.
این توپولوژی سینک (NPN) به طور گسترده ای در ماشین آلات CNC آسیایی و تجهیزات صنعتی ژاپنی استفاده می شود.چراغ های آزمایشی که برای سیستم های سازگار با FANUC طراحی شده اند بدون هیچ قطعات اضافی بین 24VDC و خروجی سینک متصل می شوند..
نمودار سیم کشی ماشین برای ابزار ماشین خاص نشان می دهد که کدام آدرس های خروجی با کدام پایانه های خروجی فیزیکی بر روی کانکتورهای صفحه I/O مطابقت دارند،و دستگاه های خارجی که به هر ترمینال متصل شده اند.
The A20B-9001-0480's 40 sink outputs follow the same electrical characteristics as the primary I/O board's outputs — designed for the 24VDC machine tool control voltage standard and capable of handling the inductive loads (solenoid valve coils، رله ها) که در سیستم های الکتریکی دستگاه ابزار استاندارد هستند.
در قفسه CNC سری 16/18 FANUC، صفحه I/O اصلی یک اسلات مشخص را اشغال می کند.
A20B-9001-0480 sub I/O board به طور مستقیم از طریق یک کانکتور توسعه اختصاصی به صفحه اصلی متصل می شود با استفاده از اتصال قفسه آن تخته برای برقراری ارتباط با PMC CNC.
The PMC ladder programme accesses the sub I/O board's inputs and outputs through specific G-address (outputs from PMC) and F-address (inputs to PMC) ranges that are assigned to the sub board's signals in the I/O board's address mapping.
The machine tool builder defines this address mapping in the PMC parameters when the machine is built — the A20B-9001-0480's signals appear to the PMC ladder as additional DI/DO addresses beyond those of the primary board.
در هنگام تعویض A20B-9001-0480، نصب فیزیکی صفحه جایگزین برعکس موارد فوق است: آن را به کانکتور گسترش صفحه اصلی متصل کنید،آن را به طور مکانیکی ثابت کنید (کارت معمولاً به براکت یا ایستاف های صفحه اصلی متصل می شود)، سیم کشی I/O را به نوارهای پایانی یا کانکتور سببورد متصل کنید و عملکرد آدرس PMC I/O را با بررسی سیگنال ها در صفحه تشخیص PMC تأیید کنید.
هنگامی که از یک سیگنال ناشی از A20B-9001-0480 مشکوک به خرابی باشد، یک عملکرد ماشین که به یک دستور پاسخ نمی دهد،یک ورودی که حالت سنسور فیزیکی را منعکس نمی کند اولین مرحله تشخیصی صفحه تشخیص PMC CNC است.
از طریق پانل MDI قابل دسترسی است، صفحه تشخیص وضعیت زمان واقعی هر آدرس PMC را نشان می دهد،از جمله آدرس های G (خرید های دستور داده شده) و آدرس های F ( ورودی های دریافت شده) که مربوط به سیگنال های صفحه فرعی است..
اگر یک خروجی دستور داده شده فعال باشد (G-address bit = 1) اما ترمینال خروجی فیزیکی 24V را در هنگام اندازه گیری با یک مولتی متر نشان نمی دهد، خطا یا در ترانزیستور خروجی در زیربورد است،در سیم کشی از ترمینال به دستگاه، یا در خود دستگاه.
اگر یک آدرس ورودی (F-address bit) حالت فیزیکی سنسور را منعکس نکند (سنسور فعال است اما بیت = 0 یا سنسور غیرفعال است اما بیت = 1) ، خطا در مدار ورودی در زیربورد است.سیم کشی ورودی، يا سنسور
این رویکرد سیستماتیک ردیابی سیگنال به سرعت جدا می کند که آیا A20B-9001-0480 خود شکست خورده است یا آیا مشکل در سیم کشی خارجی و دستگاه های متصل به آن است.
سوال 1: آیا A20B-9001-0480 همیشه وجود دارد یا یک اضافه اختیاری به سیستم I / O سری 16/18 است؟
این یک افزونه اختیاری است که صفحه I/O اصلی به صورت مستقل کار می کند.و A20B-9001-0480 تنها زمانی نصب می شود که سازنده دستگاه ابزار تعیین کند که ظرفیت 104/80 DI/DO صفحه اصلی برای نیازهای I/O دستگاه کافی نیست..
برخی از ماشین های سری 16/18 دارای صفحه فرعی از کارخانه نصب شده اند؛ دیگران این کار را نمی کنند.
این که آیا این صفحه فرعی در یک ماشین خاص وجود دارد یا خیر، با بازرسی فیزیکی مجموعه صفحه I/O یا با مراجعه به اسناد الکتریکی دستگاه تأیید می شود.
دستگاهی که بدون تخته فرعی آن نصب شده است، زمانی که نردبان PMC انتظار دارد که برای هر آدرس اختصاص داده شده به تخته فرعی، آژیرها یا رفتار I/O نادرست را نشان دهد.
سوال2: پس از تعویض A20B-9001-0480، برخی از توابع دستگاه هنوز کار نمی کنند. چه چیزی باید بررسی شود؟
بررسی کنید که صفحه جایگزین به درستی قرار گرفته و به کانکتور گسترش صفحه I / O اصلی متصل شده است. یک اتصال جزئی باعث می شود برخی از سیگنال ها کار کنند و برخی دیگر شکست بخورند.سپس تمام اتصال های سیم کشی را در ترمینال های I/O تابلو بررسی کنید.
از صفحه تشخیص PMC برای تأیید اینکه کدام آدرس ورودی و خروجی خاص حالت های نادرست را نشان می دهد استفاده کنید، سپس این سیگنال های خاص را از طریق سیم کشی از ترمینال به دستگاه ردیابی کنید.
بررسی سیستماتیک آدرس به آدرس در مقایسه با لیست I / O دستگاه (معمولاً در اسناد الکتریکی دستگاه) تأیید می کند که آیا مشکل داخلی یا سیم کشی خارجی است.
سوال 3: آیا A20B-9001-0480 می تواند با سیستم های CNC سری FANUC 0 یا 21 استفاده شود؟
A20B-9001-0480 برای سیستم های CNC سری 16/18 FANUC مشخص شده است. سازگاری آن با سایر نسل های CNC FANUC (سیری 0, 21,0i) بستگی به این دارد که آیا تخته های I/O اصلی این سیستم ها دارای همان کانکتور گسترش هستند و آیا نقشه برداری آدرس PMC سازگار است.. پیش از سفارش یا نصب، مطابقت نسل متقابل را فرض نکنید با مستندات سخت افزاری ماشین خاص و دستورالعمل سخت افزاری نسل CNC تأیید کنید.
Q4: برد I/O فرعی دارای خروجی های "نوع سینک" است. آیا می توان دستگاه های نوع منبع (PNP) را به این خروجی ها متصل کرد؟
خروجی های نوع سینک برای کار با جریان سینک با بارهای مثبت 24VDC طراحی شده اند (کویل های شیر سولنویدی، کویل های رله متصل به +24V).سنسورهای نوع منبع (PNP) یا سایر دستگاه های نوع منبع نمی توانند به طور مستقیم بدون یک رله یا مدار رابط به پایانه های خروجی نوع سینک جایگزین یا متصل شوند..
در هنگام اتصال دستگاه های میدان، بررسی کنید که توپولوژی سیم کشی دستگاه (بار متصل به +V یا بار متصل به 0V) با نوع خروجی (سنگ یا منبع) مطابقت دارد.
برای کانال های ورودی، ملاحظات مشابهی اعمال می شود. مدارهای ورودی A20B-9001-0480 برای ولتاژ و توپولوژی سیگنال ورودی خاص طراحی شده اند، همانطور که در کتابچه راهنمای اتصال سری 16/18 مستند شده است.
س5: آیا داده های CNC در A20B-9001-0480 ذخیره شده است که قبل از تعویض نیاز به پشتیبان گیری دارد؟
شماره A20B-9001-0480 یک صفحه رابط سیگنال خالص الکتریکی است شامل ترانزیستورهای I/O، اپتوکاپلرهای ورودی، مدارهای کنترل سیگنال و کانکتورهای فیزیکی برای سیم کشی میدان،اما پارامترهای ماشین را ذخیره نمی کند.، برنامه های نردبان PMC یا داده های پیکربندی.
تمام داده های PMC در ماژول های حافظه FROM / SRAM کنترل کننده CNC قرار دارند که تحت تاثیر جایگزینی کارت I / O قرار نمی گیرند. هیچ پشتیبان گیری داده ای به طور خاص برای جایگزینی این کارت مورد نیاز نیست.
