Fanuc CNC Circuit Board PLC Module GE Position Coder Interface A20B-2100-0270 با استفاده از دستگاه های مختلف

A20B-2100-0270∙ FANUC 4- محور موقعیت شناس رابط PCB ∙ SDU1 / 16i / 18i / 21i CNC محور بازخورد رابط

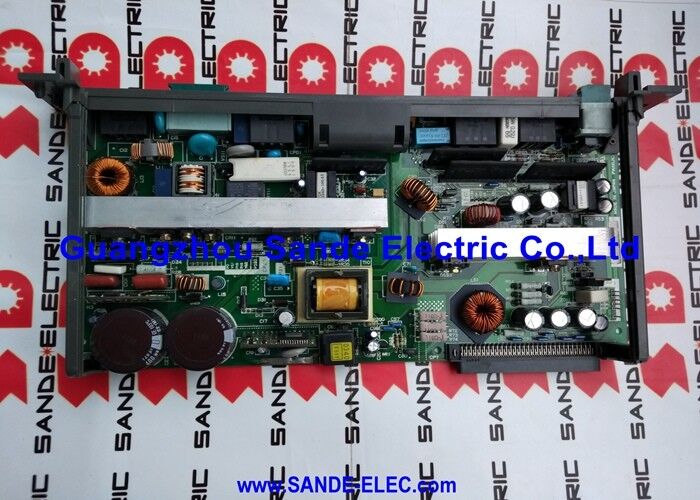

A20B-2100-0270 PCB درون ماژول رابط آشکارگر SDU1

A20B-2100-0270 صفحه مدار چاپی در قلب ماژول FANUC A02B-0236-C203 SDU1 (Servo/Scale Detector Unit) است.این ماژول لایه رابط سخت افزاری است که بین واحد کنترل CNC FANUC i-series و کشفی های موقعیت قرار دارد.

در معماری CNC سری i FANUC، ماژول SDU1 (که حاوی A20B-2100-0270 است) سیگنال های ردیاب موقعیت را برای چهار محور اساسی مدیریت می کند:

حالت سیگنال:PCB سیگنال های رمزگذاری خام یا بازخورد مقیاس را از هر محور دریافت می کند و آنها را شرایط می کندو تبدیل آنها را به فرمت الگوریتم کنترل سرو CNC نیاز به موقعیت و محاسبه سرعت.

نظارت بر خطا:PCB سيگنال هاي دریافتي را براي ناهنجاري ها بررسي ميکنهو خطاهای سطح سیگنال که نشان می دهد مشکل کدگذاری یا مقیاس ایجاد شرایط هشدار مناسب در CNC.

مشخصات کلیدی

A02B-0236-C203 مجموعه ماژول SDU1

PCB A20B-2100-0270 در داخل ماژول A02B-0236-C203 SDU1 نصب شده است. ماژول کامل SDU1 محیط مکانیکی، کانکتورها،و اجزای اضافی (از جمله فیوز آلفا A60L-0001-0290#LM20) در کنار PCB A20B-2100-0270در دستگاه های بزرگ تر، چندین ماژول SDU می تواند با یک ماژول اصلی و ماژول های برده برای مدیریت محورهای اضافی فراتر از چهار محور اصلی پیکربندی شود.

سناریوهای کاربرد

خطای رابط ردیاب موقعیت در CNC سری i:یک مرکز فرآوری FANUC 18i شرایط هشدار servo را در یک یا چند محور ایجاد می کند ✓ سیگنال های تشخیص موقعیت از این محورها به درستی توسط CNC خوانده نمی شود.ماژول A02B-0236-C203 SDU1 به عنوان خطای شناسایی شده است، با A20B-2100-0270 به عنوان PCB در داخل آن است. جایگزینی PCB بازخورد موقعیت محور صحیح را بازگرداند.

16i تعویض رابط کدگر CNC:یک مرکز چرخش FANUC سری 16i نیاز به تعویض PCB رابط موقعیت سنج به عنوان بخشی از تعمیر واحد کنترل CNC دارد.

سوالات عمومی

سوال 1: تفاوت بین A20B-2100-0270 (PCB) و A02B-0236-C203 (ماژول) چیست؟

A20B-2100-0270 صفحه مدار چاپی برهنه است جزء الکترونیکی حاوی مدارهای پردازش سیگنال است. A02B-0236-C203 مجموعه کامل ماژول SDU1 است و یک مجموعه الکترونیکی کامل که شامل A20B-2100-0270 به عنوان PCB اصلی آن به علاوه یک فیوز آلفا و سایر اجزای آن استهنگامی که PCB شکست می خورد، A20B-2100-0270 می تواند به طور مستقل جایگزین شود اگر خانه و کانکتورهای ماژول آسیب ندیده باشند.

س2: کدام آژیرهای CNC به خطا A20B-2100-0270 اشاره می کنند؟

خطاهای رابط ردیاب موقعیت، آژیرهای سرو در CNC FANUC تولید می کنند. معمولا SV0360 (کدگر پالس قطع شده) ، SV0380 (کدگر قطع شده)یا آلارم های سیگنال بازخورد مربوطه در یک یا چند محورنام محور هشدار نشان می دهد که کدام محور مسیر بازخورد شکست خورده است، به مدار رابط خاص آشکارگر در A20B-2100-0270 اشاره می کند.اگر خود رمزگذاری و کابل آن تست به درستی اما هشدار ادامه می یابد، PCB تمرکز تشخیصی است.

سوال 3: آیا A20B-2100-0270 از بازخورد مقیاس خطی و همچنین کدگرهای چرخشی پشتیبانی می کند؟

ماژول SDU1 و PCB A20B-2100-0270 آن طراحی شده اند تا برای اتصال با انواع سنجش موقعیت FANUC طراحی شده اند ✓ رمزگذاری کننده های پالس چرخش بر روی سرو موتورها و با تبدیل کننده های مناسب رابط،سیستم های مقیاس خطیانواع خاص آشکارساز پشتیبانی شده بستگی به پیکربندی سخت افزاری ماژول SDU1 و مستندات سخت افزاری مورد استفاده FANUC سری i برای CNC مورد نظر دارد.

سوال 4: هنگام استفاده از A20B-2100-0270 چه احتیاطاتی در مورد ESD لازم است؟

قبل از دسترسی به ماژول SDU1 یا PCB آن، واحد کنترل CNC را به طور کامل خاموش کنید. A20B-2100-0270 را با یک بند مچ دست ضد ایستاتیک در یک سطح ایمن ESD کنترل کنید.PCB حاوی مدارهای پردازش سیگنال آنالوگ دقیق برای بازخورد رمزگذاری شده است. اینها به ویژه نسبت به تخلیه الکترواستاتیک حساس هستند.اگر فیوز آلفا (A60L-0001-0290#LM20) در طول وقایع خرابی منفجر شده باشد، جایگزین شود.
