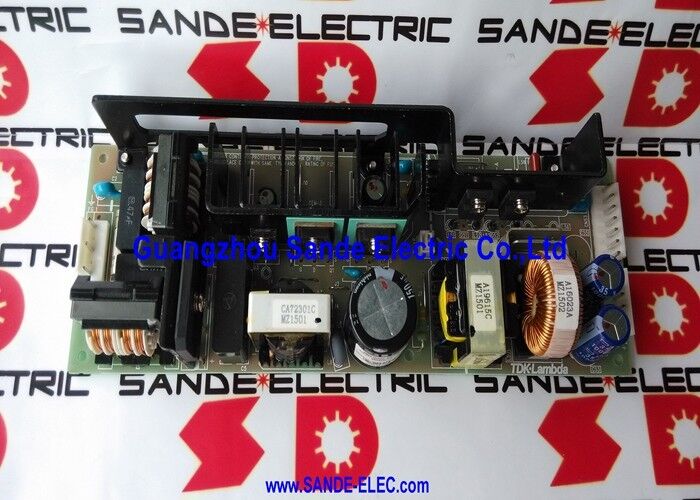

واحد برق لامبدا قابل برنامه ریزی DENSEI TDK ZWS150AF-24 J

ZWS150AF-24/J | منبع تغذیه قاب باز TDK-Lambda 150W AC/DC — 24 ولت / 6.3 آمپر / 85–265 ولت AC ورودی جهانی / ضریب برق اصلاح شده / اتصالات JST

ZWS150AF - قاب باز فشرده 150 واتی برای مصارف صنعتی

ZWS150AF-24/J منبع تغذیه 150 واتی قاب باز تک خروجی TDK-Lambda در کلاس 24 ولت است - یک واحد تبدیل برق AC/DC فشرده و نصب شده روی برد که برای تعبیه در تجهیزات صنعتی طراحی شده است. فرمت قاب باز، در مقایسه با منابع محصور شده یا DIN-rail، به PSU اجازه می دهد تا مستقیماً در شاسی تجهیزات یا فریم هایی که در آن فضا در بالاترین حد است و تجهیزات میزبان محافظت از محفظه خود را فراهم می کند، ادغام شود.

پسوند "/J" نسخه کانکتور JST را مشخص می کند - اتصالات خروجی و ورودی از طریق کانکتورهای پلاگین سری JST به جای پایانه های پیچی انجام می شود، که مونتاژ و مدیریت کابل را در تولید OEM ساده می کند.

مشخصات کلیدی

ورودی جهانی - سازگاری با توان جهانی

محدوده ورودی 85–265 ولت AC ZWS150AF-24/J طیف کاملی از ولتاژهای تغذیه AC صنعتی و تجاری جهانی را پوشش می دهد:

85–100 ولت AC:استاندارد تامین صنعتی ژاپن (100 ولت) و برخی ولتاژهای تغذیه منطقه ای.

120 ولت AC:استاندارد مسکونی و صنعتی سبک آمریکای شمالی.

200–240 ولت AC:استاندارد صنعتی و مسکونی تک فاز اروپایی.

220–265 ولت متناوب:بسیاری از استانداردهای صنعتی آسیایی و بازارهای نوظهور.

یک منبع تغذیه ZWS150AF-24/J در هر منبع تغذیه از 85 ولت تا 265 ولت AC بدون تغییر یا تغییر دامنه به درستی کار می کند - و آن را به یک منبع تغذیه واقعی جهانی مناسب برای تجهیزات فروخته شده در بازارهای مختلف تبدیل می کند.

سناریوهای کاربردی

منبع تغذیه تجهیزات اتوماسیون کارخانه:یک کابینت کنترلی حاوی ماژول‌های PLC، پانل‌های HMI و سخت‌افزار ورودی/خروجی به منبع تغذیه 24 ولتی DC نیاز دارد. ZWS150AF-24/J 151 وات برق 24 ولت پیوسته را با ورودی AC جهانی فراهم می کند - از استقرار جهانی تجهیزات بدون انواع منبع تغذیه پشتیبانی می کند.

تعویض منبع تغذیه سیستم CNC FANUC:یک سیستم کنترل CNC FANUC مجهز به A14L-0156-0001#24 خطاهای منبع تغذیه را ایجاد می کند. ZWS150AF-24/J به عنوان واحد تبدیل نیرو در این مجموعه تایید شده است.

سوالات متداول

Q1: پسوند "/J" در ZWS150AF-24/J به چه معناست؟

"/J" نوع رابط JST منبع تغذیه ZWS150AF-24 را مشخص می کند. پایه ZWS150AF-24 از ترمینال های پیچی برای سیم کشی ورودی و خروجی استفاده می کند. نسخه "/J" ترمینال‌های پیچی را با کانکتورهای پلاگین سری JST جایگزین می‌کند - اتصالات مهار از پیش سیم‌کشی را در طول مونتاژ تجهیزات فعال می‌کند. کانکتورهای JST اتصال ایمن و مقاوم در برابر کشش را فراهم می‌کنند و به خوبی برای محیط‌های تولید OEM که مونتاژ مهار و نصب منبع تغذیه عملیات جداگانه‌ای هستند، مناسب هستند.

Q2: محدوده تنظیم ولتاژ خروجی ZWS150AF-24/J چیست؟

ولتاژ خروجی 24 ولت ± 10 درصد از مقدار اسمی قابل تنظیم است - قابل تنظیم بین 21.6 ولت و 26.4 ولت از طریق یک پتانسیومتر تریمر داخلی. این امکان تنظیم دقیق منبع تغذیه را برای جبران افت ولتاژ کابل در سیستم توزیع یا مطابقت با ولتاژ مورد نیاز یک بار متصل را فراهم می کند.

Q3: آیا ZWS150AF-24/J به فن خارجی برای کار با بار کامل نیاز دارد؟

درجه بندی 151.2 وات برای سرمایش همرفتی (هوای طبیعی) مشخص شده است - هیچ هوای اجباری در سطح توان نامی در محدوده دمایی مشخص شده (-10 درجه سانتی گراد تا 70 درجه سانتی گراد) مورد نیاز نیست. با این حال، اگر دمای محیط در محفظه تجهیزات میزبان در بار کامل از 50 درجه سانتیگراد بیشتر شود، ممکن است مقداری کاهش جریان خروجی لازم باشد. سری ZWS150AF به طور کامل در دمای 70 درجه سانتی گراد با خنک کننده همرفتی درجه بندی شده است که برای اکثر محیط های کابینت صنعتی مناسب است.

Q4: آیا محدوده ورودی AC 85–265 ولت به طور مداوم متغیر است یا تنظیمات ولتاژ خاصی وجود دارد؟

ورودی به طور مداوم در محدوده کامل AC 85-265 ولت متغیر است - هیچ کلید انتخاب محدوده یا تغییری لازم نیست. صفحه جلویی PFC و یکسو کننده برد وسیع در ZWS150AF-24/J تغییرات ولتاژ ورودی را به طور خودکار کنترل می کند. منبع تغذیه را می توان مستقیماً به هر منبع برق AC در محدوده بدون دخالت کاربر متصل کرد.

Q5: ZWS150AF-24/J شامل چه محافظت هایی است؟

ZWS150AF-24/J دارای عملکردهای حفاظتی استاندارد SMPS است: حفاظت در برابر جریان اضافه (OCP - جریان خروجی را قبل از آسیب رساندن به منبع تغذیه محدود می کند)، حفاظت از اضافه ولتاژ (OVP - اگر ولتاژ خروجی بالاتر از سطح ایمن باشد، منبع تغذیه را قطع می کند، از بارهای متصل محافظت می کند)، و حفاظت گذرا ورودی (ولتاژ ورودی را کاهش می دهد). منبع تغذیه همچنین جریان نشتی زمین کمتر از 0.5 میلی آمپر را فراهم می کند - الزامات ایمنی را برای تجهیزاتی که نشت زمین در آنها تنظیم شده است، برآورده می کند.
