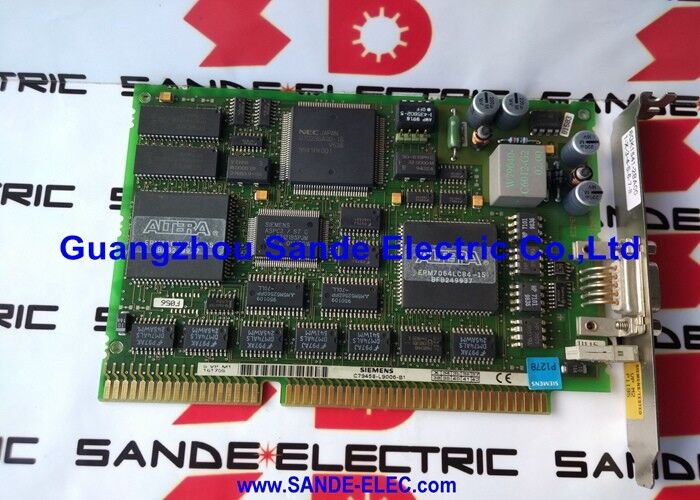

پردازنده ارتباطات CP 5412 کارت ISA زیمنس A2 6GK1541-2BA00

6GK1541-2BA00∙ Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA Card ∙ PG/PC به PROFIBUS اتصال / 16-Bit / نسخه 2

CP 5412/A2 ️ دروازه PROFIBUS برای PG و PC

6GK1541-2BA00 CP 5412 / A2 است که یک کارت پردازنده ارتباطات SIMATIC NET است که در اسلات اتوبوس ISA یک کامپیوتر نصب می شود و یک رابط استاد یا برده PROFIBUS را فراهم می کند.این کارت راه حل سخت افزاری استاندارد برای اتصال سیمنز PG (تجهیزات برنامه نویسی) و کامپیوترهای عمومی با اجرا STEP 5 بود.، مرحله 7، یا سایر نرم افزار مهندسی و تشخیص SIMATIC به شبکه های فیلدی DP / FMS PROFIBUS.

CP 5412/A2 ("A2" = نسخه سخت افزاری 2) لایه فیزیکی مورد نیاز PROFIBUS، زمان بندی، and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.

مشخصات کلیدی

پروفیبوس ۰ استاندارد فیلدیبس صنعتی

پروفیبس (Process Field Bus) یک استاندارد صنعتی است که به طور گسترده در سیستم های PLC سیمنز SIMATIC ، ماشین های CNC SINUMERIK ، سیستم های محرک SIMODRIVE و ابزار پردازش استفاده می شود:

PROFIBUS DP (پریفرال های غیرمتمرکز):متداول ترین نوع طراحی شده برای مبادله سریع داده بین یک کنترل کننده اصلی (PLC یا CNC) و برده های توزیع شده I / O (ایستگاه های I / O از راه دور ، درایو ها ، سنسورها).DP با سرعت تا 12 Mbit/s کار می کند.

سیستم FMS PROFIBUS (مخصوصیت پیام میدان):یک نوع قدیمی تر برای تبادل داده بین دستگاه های هوشمند میدان کمتر از DP استفاده می شود.

6GK1541-2BA00 CP 5412/A2 به کامپیوتر توانایی عمل به عنوان یک گره استاد یا برده PROFIBUS را می دهد که اجازه می دهد نرم افزار برنامه نویسی STEP 5 یا STEP 7 به PLC متصل شود ،تشخیص را بخوان، نظارت بر حالت I / O و دانلود برنامه ها به طور مستقیم از طریق شبکه PROFIBUS.

سناریوهای کاربرد

اتصال شبکه PG/PC به PROFIBUS:یک نرم افزار مهندسی زیمنس PG که STEP 7 را اجرا می کند نیاز به اتصال به یک شبکه PROFIBUS DP برای برنامه ریزی یا تشخیص یک سیستم PLC SIMATIC S7 دارد.6GK1541-2BA00 CP 5412/A2 رابط PROFIBUS را از شکاف ISA PG فراهم می کند.

دسترسی تشخیصی برای سیستم های قدیمی PROFIBUS:یک مهندس تعمیر و نگهداری نیاز به تشخیص یک شبکه قدیمی PROFIBUS DP با استفاده از یک PC PG یا صنعتی با یک اسلات ISA دارد.کارت 6GK1541-2BA00 اتصال شبکه فیزیکی و پردازش پروتکل را برای نرم افزار تشخیصی فراهم می کند.

سوالات عمومی

سوال 1: برای استفاده از 6GK1541-2BA00 برای ارتباطات PROFIBUS چه نرم افزاری لازم است؟

CP 5412/A2 نیاز به یک درایور ویندوز و نرم افزار SIMATIC NET دارد که به طور معمول به عنوان بخشی از بسته نرم افزار PC SIMATIC NET یا نصب نرم افزار مهندسی STEP 7 عرضه می شود.آدرس PROFIBUS کارت و پارامترهای ارتباطی از طریق ابزار پیکربندی رابط SIMATIC NET پیکربندی می شوندنسخه نرم افزار خاص باید با سیستم عامل میزبان و بازبینی سخت افزار CP 5412 / A2 سازگار باشد.

س2: 6GK1541-2BA00 از چه سیستم عامل پشتیبانی می کند؟

CP 5412 / A2 برای سیستم عامل های مایکروسافت ویندوز در طول دوره تولید آن طراحی شده است. عمدتا ویندوز NT، ویندوز 98 و ویندوز 2000.پشتیبانی از سیستم عامل های بعدی بستگی به نسخه نرم افزار SIMATIC NET برای سخت افزار CP 5412 داردنسخه سخت افزاری A2 با محیط نرم افزاری موجود در اواخر دهه 1990 و اوایل دهه 2000 مطابقت دارد.

سوال 3: تفاوت بین کارت CP 5412/A2 و کارت های CP PROFIBUS بعدی (مانند CP 5611) چیست؟

CP 5412/A2 (6GK1541-2BA00) از بس ISA قدیمی تر استفاده می کند. این در اسلات های گسترش ISA موجود در دستگاه های PG قدیمی تر و کامپیوترهای صنعتی از دهه 1990 قرار می گیرد.کارت های بعدی مانند CP 5611 و CP 5613 از بس PCI استفاده می کنند، که جایگزین ISA در معماری های مدرن کامپیوتر می شود. کارت های PCI پهنای باند بس بیشتری را فراهم می کنند و با سخت افزار نسل فعلی کامپیوتر سازگار هستند.CP 5412/A2 به طور خاص برای تجهیزات مجهز به ISA طراحی شده است..

سوال 4: برای 6GK1541-2BA00 به چه کابل و کانکتور PROFIBUS نیاز است؟

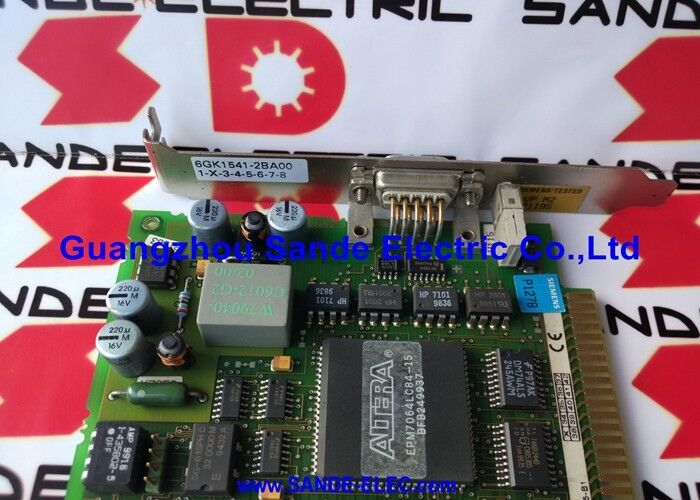

PROFIBUS DP/FMS از یک کابل مخصوص محافظ شده جفت خم شده با مقاومت مشخص 150 Ω استفاده می کند.اتصال به CP 5412 / A2 از طریق یک کانکتور زنانه استاندارد 9 پین در براکت کارت است، با سیم های سیگنال A و B کابل PROFIBUS به موقعیت های پین تعریف شده متصل شده است.مقاومت 150 Ω باید در گره اول و آخر کابل فعال شود..

س5: آیا 6GK1541-2BA00 یک استاد یا برده PROFIBUS DP است؟

CP 5412/A2 می تواند به عنوان یک استاد DP کلاس 1 PROFIBUS (کنترلر اصلی مدیریت تبادل I / O چرخه ای با غلامان DP) عمل کند.یک استاد DP کلاس 2 (یک استاد برنامه نویسی و تشخیصی) نقش مورد استفاده توسط STEP 7 یا STEP 5 برای دسترسی آنلاین، یا به عنوان یک غلام DP (که در آن PC به درخواست های I / O از یک استاد PLC پاسخ می دهد). نقش عامل از طریق نرم افزار SIMATIC NET پیکربندی می شود
