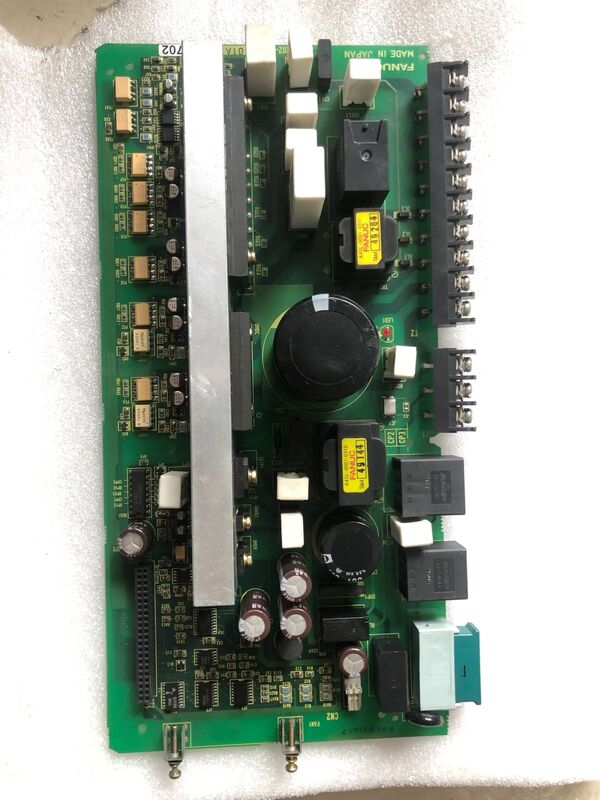

برد مدار سروو درایور CNC جدید Fanuc A16B-2202-0184

A16B-2202-0184 | PCB سری FANUC A16B-2202 — برد 018x / برد آلفا درایو / درایو یدکی CNC

A16B-2202 — خانواده برد درایو آلفا FANUC

سری A16B-2202 از خانواده بردهای درایو آلفا FANUC تایید شده است - بردهای سیم کشی، PCBهای رابط برق و بردهای مدار داخلی برای تقویت کننده های سروو آلفا، ماژول های منبع تغذیه و درایوهای اسپیندل را در بر می گیرد.

بردهای تایید شده در سری A16B-2202 شامل PCBهایی هستند که خدمات زیر را ارائه می کنند:

• ماژول های سروو آلفا SVM (بردهای سیم کشی تقویت کننده سروو)
• ماژول های منبع تغذیه آلفا PSM (تأیید شده: A16B-2202-0542 داخل A06B-6081-H103 PSM)
• ماژول های اسپیندل آلفا SPM

A16B-2202-0184 در موقعیت 018x محدوده اولیه شماره گذاری A16B-2202 را اشغال می کند - محدوده 018x منعکس کننده نسل قبلی اجزای درایو آلفا در این سری است.

اطلاعات کلیدی محصول

بردهای درایو A16B-2202 — لایه رابط برق

ماژول‌های درایو FANUC Alpha از بردهای سری A16B-2202 به عنوان PCB رابط مرحله قدرت در هر ماژول درایو استفاده می‌کنند. این تابلوها:

اتصال مرحله برق:سیگنال‌های درایو گیت، خروجی‌های سنسور جریان و سیگنال‌های تشخیص عیب را بین سخت‌افزار برق ماژول درایو و PCB کنترل آن هدایت کنید.

نظارت بر حفاظت:سیگنال های دما، جریان اضافه و خطای اتوبوس را از مرحله برق جمع آوری کنید و آنها را برای اقدامات حفاظتی به الکترونیک کنترل ارائه دهید.

مسیریابی رابط:نقاط اتصال فیزیکی پایانه های برق، کابل های حسگر و سیگنال های کنترلی را در ساختار ماژول درایو فراهم کنید.

سناریوهای کاربردی

خطای برد درایو آلفا:یک سروو یا ماژول منبع تغذیه FANUC Alpha خطاهای مرحله قدرت را ایجاد می کند. A16B-2202-0184 از برچسب آن در داخل ماژول درایو شناسایی می شود. تعویض عملکرد درایو را بازیابی می کند.

نگهداری درایو:یک مرکز تولیدی که تجهیزات درایو آلفا FANUC را نگهداری می کند، A16B-2202-0184 را برای ماژول درایو خاصی که در آن نصب شده است، ذخیره می کند.

سوالات متداول

Q1: چگونه تأیید کنم که A16B-2202-0184 برد صحیح برای درایو FANUC Alpha من است؟

شماره قطعه را از روی برچسب برد داخل ماژول درایو بخوانید. اگر A16B-2202-0184 خوانده شود، این جایگزینی تایید شده است. ارجاع متقابل با جدول قطعات یدکی راهنمای تعمیر و نگهداری FANUC Alpha قابل اجرا برای تأیید موقعیت برد در ماژول درایو خاص.

Q2: رابطه بین A16B-2202-0184 و PCB کنترل در همان ماژول درایو چیست؟

ماژول های درایو آلفا شامل دو برد اصلی هستند. A16B-2202-0184 اتصالات سطح توان را کنترل می کند - مسیریابی درایو دروازه، سنجش جریان و جمع آوری سیگنال خطا از مرحله برق. یک PCB کنترل جداگانه الگوریتم درایو، ارتباطات و تنظیم سروو را کنترل می کند. هر دو باید به درستی کار کنند تا درایو کار کند.

Q3: کدام علائم هشدار درایو نشان دهنده خطای برد A16B-2202-0184 است؟

هشدارهای مرحله برق - جریان اضافه، خطای گیت IGBT یا ناهنجاری های جریان فاز که به طور مداوم در فعال کردن درایو ظاهر می شوند - نشان دهنده خطای برد درایو است. اگر تست PCB، موتور و منبع تغذیه به درستی انجام شود اما آلارم های مرحله برق همچنان ادامه داشته باشند، A16B-2202-0184 اولویت بعدی تشخیصی است.

Q4: چه ESD و اقدامات احتیاطی ایمنی هنگام کار با A16B-2202-0184 اعمال می شود؟

سیستم درایو FANUC Alpha را به طور کامل خاموش کنید. قبل از دسترسی به بردهای داخلی، بررسی کنید که ولتاژ باس DC کمتر از سطوح ایمن است - ماژول‌های درایو آلفا پس از قطع برق، شارژ باس را حفظ می‌کنند. دسته A16B-2202-0184 با بند مچی ضد الکتریسیته ساکن روی سطح ایمن ESD.
