صفحه مدار سیمنز سینومریک سیستم 3 800 ورودی خروجی ماژول 6FX1124-6AD02

6FX1124-6AD02∙ Siemens SINUMERIK I/O Submodule ∙ 64 ورودی دیجیتال / 32 خروجی دیجیتال / SINUMERIK 810 / 820 / سیستم 800

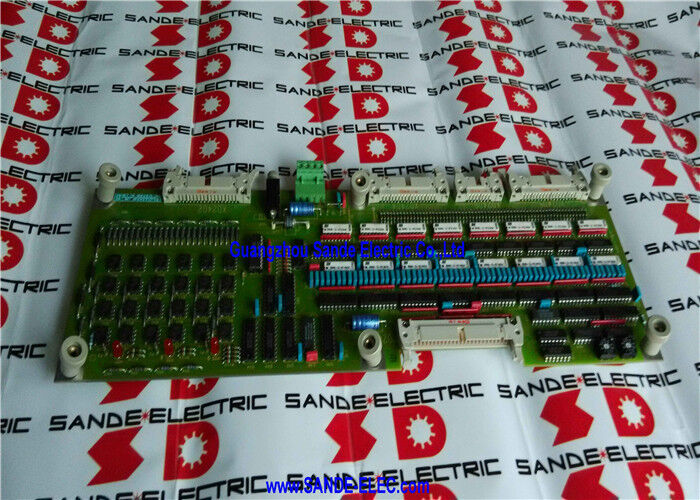

6FX1124-6AD02 I/O دیجیتال برای CNC های SINUMERIK نسل قدیمی

6FX1124-6AD02 یک زیر ماژول I / O دیجیتال برای خانواده کنترل CNC SINUMERIK به طور خاص سیستم عامل های SINUMERIK 3 ، 810 ، 820 و System 800 است.اينها دستگاه هاي سنومريک نسل قبلي هستند که به دستگاه هاي ابزار خدمت مي کردند، مراکز ماشینکاری و مراکز چرخش از دهه 1980 تا اوایل دهه 20006FX1124-6AD02 رابط I / O ماشین را فراهم می کند که منطق کنترل داخلی CNC را به سیگنال های ماشین خارجی متصل می کند.

مشخصات کلیدی

۶۴ ورودی و ۳۲ خروجی

در سیستم های کنترل ابزار ماشین مبتنی بر SINUMERIK، ماژول های I / O دیجیتال مانند 6FX1124-6AD02 لایه اتصال فیزیکی بین CNC و ابزار ماشین را تشکیل می دهند:

64 ورودی دیجیتال:خواندن حالت روشن شدن/ خاموش شدن سیگنال های ماشین جدا شده ️ سوئیچ های محدودی در هر محور (تجاوز مثبت و منفی) ، سوئیچ های موقعیت مرجع، سوئیچ های قفل درب، سنسورهای سطح مایع خنک کننده،لوله های فشار هیدرولیکی و پنوماتیکدر 64 ورودی، 6FX1124-6AD02 شمارش I / O قابل توجهی را برای جمع آوری سیگنال یک مرکز ماشینکاری کامل فراهم می کند.

32 خروجی دیجیتال:محرک های ماشین جدا از منطق PMC (کنترلر ماشین قابل برنامه ریزی) CNC والول های سولینوئید برای مایع خنک کننده، فشار هوا، روانکاری و مدارهای هیدرولیکی؛رله های رله ای برای کنترل کنتاکتورلامپ های نشان دهنده و دستورات استفاده از ترمز اسپندل

سناریوهای کاربرد

خطای زیر ماژول I/O در مرکز ماشینکاری SINUMERIK 810:یک مرکز ماشینکاری CNC SINUMERIK 810 دچار نقص I / O می شود6FX1124-6AD02 به عنوان زیرمودول معیوب از صفحه نمایش هشدار و تشخیص I / O دستگاه شناسایی شده است. تعویض کار درست دستگاه I/O را بر میگرداند

تعمیرات برنامه ریزی شده:یک تاسیسات تولید که تجهیزات قدیمی SINUMERIK 3 یا 820 CNC را حفظ می کند، 6FX1124-6AD02 را به عنوان یک قطعه ی جایگزین برای سیستم کنترل خاص که در آن نصب شده است نگه می دارد.

سوالات عمومی

Q1: چگونه می توانم تایید کنم که 6FX1124-6AD02 ماژول I / O مناسب برای CNC SINUMERIK من است؟

شماره قطعه را از برچسب زیر ماژول نصب شده در داخل قفسه بخوانید. اگر 6FX1124-6AD02 خوانده شود، این جایگزینی تایید شده است.مرجع متقابل با نقشه های الکتریکی دستگاه و کتابچه نگهداری SINUMERIK برای تأیید موقعیت قفسه و تعیین I / O ماژول.

س2: عملکرد 3 کانکتور ورودی در 6FX1124-6AD02 چیست؟

سه کانکتور ورودی 64 ورودی دیجیتال را در سه نقطه اتصال فیزیکی توزیع می کنند فراهم آوردن گروه بندی منطقی سیگنال های ورودی بر اساس منطقه ماشین یا عملکردو نگه داشتن اندازه های کنتاکتور های فردی قابل کنترلهر گروه کانکتور بخشی از کل تعداد 64 ورودی را حمل می کند، از سیگنال های منطقه ماشین خاص سیم کشی می شود.

س3: آیا 6FX1124-6AD02 نیاز به پیکربندی یا پارامتر سازی پس از تعویض دارد؟

اختصاص I/O دیجیتال برای سیستم های CNC SINUMERIK 3، 810 و 820 از طریق داده های ماشین CNC و برنامه نردبان PMC تعریف شده است که در زیرمودول I/O ذخیره نشده است.تعویض 6FX1124-6AD02 نیازی به وارد کردن مجدد پیکربندی I/O ندارد.. پس از نصب جایگزین ، بررسی کنید که هر ورودی و خروجی به درستی از طریق صفحه تشخیصی I / O CNC پاسخ می دهد.

سوال 4: هنگام دست زدن به 6FX1124-6AD02 چه اقدامات احتیاطی در مورد ESD لازم است؟

کابینت کنترل SINUMERIK 3/810/820 باید قبل از دسترسی به زیر ماژول های نصب شده در قفسه خاموش شود.دستگیره 6FX1124-6AD02 با یک بند مچ دست ضد ایستاتیک در یک سطح ایمن ESDدر بسته بندی ضد استاتیک بین برداشتن و نصب نگهداری کنید.
