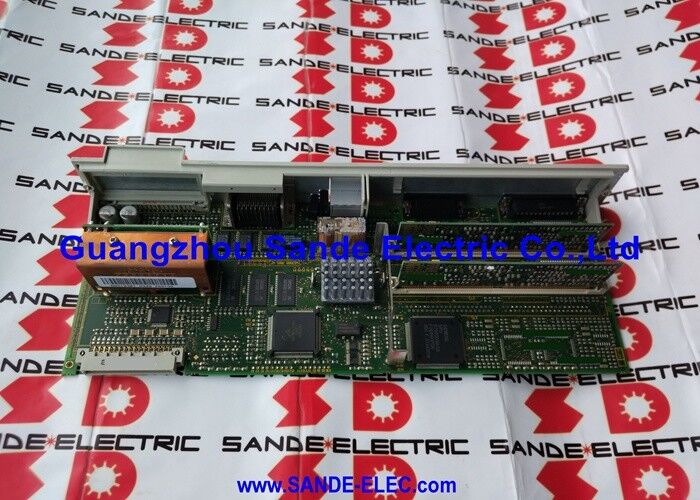

سیمنز سیمودرایو 611 سیستم MEAS مستقیم دیجیتال با عملکرد بالا 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0∙ Siemens SIMODRIVE 611-D ماژول عملکرد دیجیتال ∙ حلقه بسته / سیستم اندازه گیری مستقیم / واحد کنترل عملکرد CNC

6SN1118 ️ خانواده واحد کنترل عملکرد SIMODRIVE 611-D

6SN1118-0DK23-0AA0 متعلق به خانواده واحد کنترل عملکرد 6SN1118 است. ماژول های پلاگین که لایه هوش را در ماژول های SIMODRIVE 611-D فراهم می کنند.در زیر خانواده 6SN1118-0Dxx23:

نام DK23 در 6SN1118 ترکیبی خاص از پیکربندی محور و نوع سیستم اندازه گیری را مشخص می کند که از DG21 (1 محور،که در بالا شرح داده شده است) با حرف پیکربندی "K" و کد نوع "23".

مشخصات کلیدی

برنامه های کاربردی در صورتی که اندازه گیری مستقیم اهمیت داشته باشد

مراکز ماشینکاری با دقت بالا:ماشینکاری پنج محوری قطعات هوافضا، ماشینکاری قالب و قالبو سوراخ کردن دقیق جیگ در صورتی که خطاهای موقعیت محور ناشی از خطای پیچ پیچ سرب یا حرکت حرارتی به طور مستقیم به خطاهای ابعادی در قطعه کار گسترش می یابد.

ماشین های خردکننده:آسیاب دقیق نیاز به حفظ دقت موقعیت در سطح میکرو در طول چرخه های آسیاب طولانی با وجود گسترش حرارتی دارد.اندازه گیری مستقیم از طریق انکودرهای خطی برای این گسترش در زمان واقعی اصلاح می شود.

محورهای CMM (ماشین اندازه گیری مختصات):محورهای ماشین اندازه گیری باید بدون توجه به فرسایش مکانیکی، دقت موقعیت را تأیید کنند.

سناریوهای کاربرد

نقص محور اندازه گیری مستقیم SIMODRIVE 611-D:یک ابزار ماشینی CNC با محورهای اندازه گیری مستقیم، خطاهای کنترل موقعیت را در یک محور ایجاد می کند. ماژول عملکرد حلقه بسته با قابلیت اندازه گیری مستقیم به عنوان خطا شناسایی می شود.6SN1118-0DK23-0AA0 به عنوان جایگزین نصب شده است.. کنترل موقعیت درست با دقت بالا برپا شد

کاربری محرک مرکز ماشینکاری با دقت بالا:یک مرکز ماشینکاری دقیق با کدگرهای خطی در تمام محورها با محرک های SIMODRIVE 611-D در حال راه اندازی است.6SN1118-0DK23-0AA0 در هر ماژول محرک که به یک محور اندازه گیری مستقیم متصل می شود نصب می شود..

سوالات عمومی

س1: افزایش دقت عملی از اندازه گیری مستقیم نسبت به بازخورد تنها موتور چیست؟

دقت موقعیت گذاری از یک کدگر موتور به تنهایی توسط خطای پیچ پیچ سرب، گسترش حرارتی پیچ سرب و واکنش منفی محدود می شود.سیستم های پیچ سرب معمولی به دقت ± 5 ∼ 15 میکرونهای موقعیت مکانی می رسند. با اندازه گیری مستقیم انکودر خطی از طریق یک ماژول مانند 6SN1118-0DK23-0AA0، حلقه موقعیت در موقعیت واقعی محور بسته می شود حذف خطا ارتفاع و انحراف حرارتی از بودجه خطابا دستیابی به ± 1 ⁄ 3 میکران بسته به رزولوشن رمزگذاری کننده.

س2: کدام نوع کدگذاری توسط 6SN1118-0DK23-0AA0 برای کانال اندازه گیری مستقیم پشتیبانی می شود؟

The SIMODRIVE 611-D direct measuring performance modules accept high-resolution linear or rotary encoders for the direct measurement channel — typically Heidenhain or equivalent linear scales with sin/cos 1Vpp or digital interfacesنوع و وضوح کدگذاری شده توسط 6SN1118-0DK23-0AA0 از توضیحات عملکرد و اسناد سخت افزاری سیمنز SIMODRIVE 611-D تایید شده است.

سوال 3: آیا 6SN1118-0DK23-0AA0 می تواند بدون یک رمزگذاری مستقیم اندازه گیری using فقط با استفاده از رمزگذاری موتور استفاده شود؟

یک ماژول عملکرد اندازه گیری مستقیم به طور معمول می تواند در حالت کدگذاری موتور فقط کار کند زمانی که ورودی کدگذاری مستقیم متصل نباشد اما این هدف ماژول مشخصات بالاتر را رد می کند.استفاده از 6SN1118-0DK23-0AA0 بدون یک کدگر مستقیم جایگزین یک ماژول عملکرد استاندارد می شود و از قابلیت اندازه گیری مستقیم استفاده نمی کند.از اسناد SIMODRIVE 611-D تأیید کنید که آیا کار فقط با کدگر موتور برای این نوع خاص پشتیبانی می شود..

سوال 4: آیا جایگزینی 6SN1118-0DK23-0AA0 نیاز به پشتیبان گیری و بازگرداندن پارامتر دارد؟

بله SIMODRIVE 611-D کنترل عملکرد واحد ذخیره محور خاص پارامترهای درایو. هنگام تعویض 6SN1118-0DK23-0AA0، the drive parameters (including both the motor encoder and direct encoder configuration data) must be backed up before removal and restored to the replacement unit via the SINUMERIK CNC's drive data management functionتوجه ویژه ای به پارامترهای مقیاس گذاری کدگر مستقیم نیاز است. این باید به درستی برای مقیاس خطی خاص نصب شده در محور ماشین تنظیم شود.
