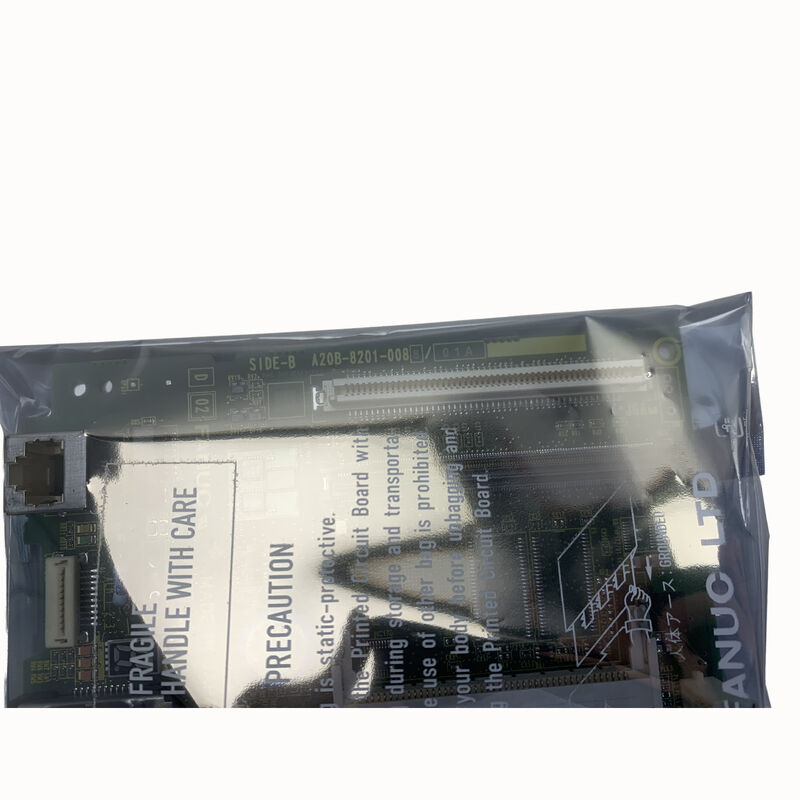

FANUC A20B-8201-0088 | 0i-D Mate Main PCB — سری A20B-8201، برد کنترل اصلی برای کنترلرهای CNC FANUC سری 0i-D Mate، مبدا ژاپن

مرور کلی

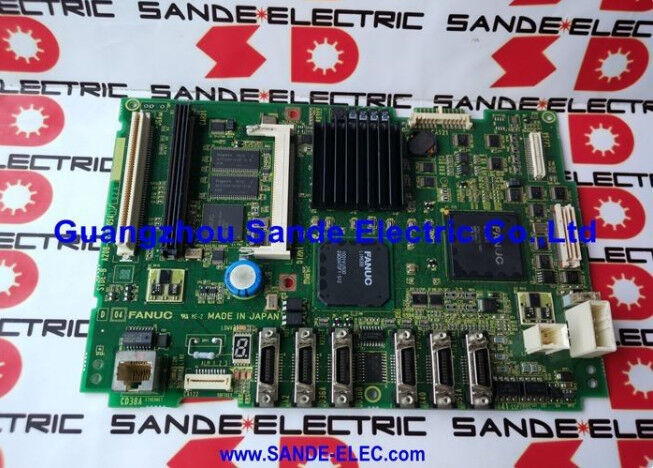

FANUC A20B-8201-0088 برد اصلی PCB برای FANUC سری 0i-D Mate است — نسلی از CNC که نشان دهنده تکامل اساسی در نحوه بسته بندی هوش کنترلی FANUC است.

تعیین "Mate" معنای مهندسی واقعی را دارد: این نشان دهنده نسخه ساده شده و بهینه شده از نظر هزینه پلتفرم 0i-D است که به طور خاص برای پیکربندی های ماشین ابزار طراحی شده است که به قابلیت اطمینان کامل و دقت کنترل حرکت CNC سری i FANUC بدون تعداد کامل محور و عمق گزینه های پرچمدار 0i-D نیاز دارند.

خانواده برد A20B-8201 نشان دهنده تغییر معماری FANUC به بردهای با ادغام بالا در نسل سری i است.

در حالی که خانواده A16B-3200 (بردهای اصلی برای سری 16/18/0i-B) ماژول های DIMM جداگانه زیادی را برای هر حوزه عملکردی می پذیرفت، نسل A20B-8201 توابع بیشتری را مستقیماً روی برد ادغام می کند.

برد اصلی PCB حافظه داخلی، رابط گذرگاه سروو فیبر نوری FSSB، رابط سریال اسپیندل و اتصالات ورودی/خروجی اصلی را حمل می کند — A20B-8201-0088 برای 0i-D Mate نشان دهنده این فلسفه طراحی است که بر روی فرم فاکتور جمع و جور کنترلر Mate اعمال شده است.

سری 0i-D FANUC که در اواخر دهه 2000 عرضه شد و تا دهه 2010 در تولید فعال باقی ماند، نسلی از بهبودها را نسبت به 0i-C به ارمغان آورد: سرعت پردازش بلوک بهبود یافته، ارتباطات سروو FSSB پیشرفته تر، عملکرد برش با سرعت بالا بهبود یافته (به خصوص برای ماشین کاری قالب و دایکاست)، و توابع ایمنی جدید.

نسخه Mate این قابلیت ها را در قالبی مناسب برای بخش ماشین ابزار فشرده با حجم بالا در دسترس قرار داد — تراش 2 محوره CNC، مرکز ماشین کاری 3 محوره، و بازارهای ماشین تخصصی که کنترل های کلاس Mate همیشه از نظر تعداد واحدهای نصب شده جهانی غالب بوده اند.

مشخصات کلیدی

0i-D Mate در مقابل 0i-D کامل — درک تفاوت برای نگهداری

0i-D Mate و 0i-D کامل نسل CNC یکسانی را به اشتراک می گذارند و بسیاری از قابلیت های نرم افزاری یکسان را دارند، اما پیکربندی های سخت افزاری در راه هایی که برای مدیریت قطعات یدکی مهم هستند متفاوت هستند.

برد اصلی برای 0i-D کامل (که توسط بردهایی مانند A20B-8200-0841 و انواع مرتبط نشان داده شده است) یک برد فیزیکی متفاوت با چیدمان های اتصال دهنده متفاوت و ظرفیت توسعه متفاوت نسبت به A20B-8201-0088 مورد استفاده در Mate است.

برد Mate A20B-8201 از نظر فیزیکی کوچکتر است و اتصالات رابط کمتری نسبت به برد اصلی 0i-D کامل دارد — این برای تعداد محور محدود Mate (معمولاً 2-3 محور کنترل شده در مقابل حد بالاتر 0i-D کامل) و پیکربندی ساده شده ورودی/خروجی مناسب است.

این بردها قابل تعویض نیستند؛ نصب برد اصلی 0i-D کامل در رک یا پنل مانت کنترلر Mate بدون تغییر مکانیکی امکان پذیر نیست، و پیکربندی نرم افزار (ثبت گزینه ها، محدودیت های تعداد محور) باید با نسخه اصلی مطابقت داشته باشد.

هنگام تهیه A20B-8201-0088 جایگزین، شماره قطعه را دقیقاً تأیید کنید — انواع دیگر A20B-8201 (مانند -0081، -0083، -0212 و غیره) برای پیکربندی های مختلف 0i-D و کنترلرهای ربات خدمت می کنند و به عنوان جایگزین عمل نخواهند کرد.

چه چیزی در A20B-8201-0088 ذخیره می شود و چه چیزی ذخیره نمی شود

یک سوال رایج در هنگام تعویض برد اصلی مربوط به حفظ داده ها است. در 0i-D Mate، خود برد دارای برخی منابع سخت افزاری ثابت است، اما داده های خاص ماشین — پارامترها، برنامه های قطعه، نردبان PMC، آفست های ابزار — در ماژول های FROM و SRAM یا در مناطق حافظه فلش که گاهی اوقات در برد اصلی ادغام شده اند یا در کارت های پلاگین جداگانه قرار دارند، بسته به پیکربندی سخت افزار خاص 0i-D Mate زندگی می کنند.

قبل از تعویض A20B-8201-0088، از همه چیز پشتیبان تهیه کنید: تمام پارامترهای CNC از طریق تابع ورودی/خروجی، نردبان PMC از طریق تابع ورودی/خروجی پارامتر PMC، تمام برنامه های قطعه از طریق ورودی/خروجی لیست برنامه، و داده های مختصات کار و آفست ابزار از طریق ورودی/خروجی آفست.

0i-D Mate بسته به گزینه های نصب شده، کارت حافظه (کارت CF)، حافظه USB و RS-232C را به عنوان رسانه ورودی/خروجی پشتیبانی می کند.

پس از تعویض، تمام داده های پشتیبان باید مجدداً بارگذاری شوند و سیستم باید برای حرکت صحیح محور، عملکرد اسپیندل و عملکرد ورودی/خروجی PMC قبل از بازگشت ماشین به تولید تأیید شود.

FSSB — معنای آن برای سیستم 0i-D Mate

یکی از مهمترین تغییرات از نسل های قبلی CNC FANUC به 0i-D، استفاده جهانی از FSSB (FANUC Serial Servo Bus) برای ارتباط تقویت کننده سروو است.

در حالی که کنترلرهای قبلی از سیگنال های آنالوگ ±10V یا دستورات از نوع PWM برای صحبت با تقویت کننده های سروو استفاده می کردند، 0i-D از یک گذرگاه سریال فیبر نوری استفاده می کند — یک لینک ارتباطی اختصاصی با سرعت بالا بین برد اصلی PCB و تقویت کننده های سروو، که دستورات موقعیت، دستورات سرعت و داده های بازخورد را در یک فرمت دیجیتال همزمان با تأخیر بسیار کم حمل می کند.

در برد A20B-8201-0088، مدار رابط FSSB ادغام شده است — اتصالات فیبر نوری و تراشه های کنترل کننده ارتباط FSSB در برد اصلی ساخته شده اند، نه روی یک کارت کنترل محور جداگانه مانند نسل های قبلی.

این بدان معناست که یک خطای مربوط به FSSB که قبلاً به یک کارت محور قابل جابجایی محدود می شد، اکنون نیاز به تشخیص یا تعویض برد اصلی دارد اگر سخت افزار FSSB خود خراب شده باشد.

سوالات متداول

س1: چه رویه های پشتیبان گیری قبل از تعویض A20B-8201-0088 الزامی است؟

قبل از برداشتن برد، از تمام پارامترهای CNC (داده های SRAM)، برنامه های قطعه، نردبان PMC و جداول آفست پشتیبان تهیه کنید.

در 0i-D Mate، اینها از طریق منوهای MDI → SYSTEM → INPUT/OUTPUT قابل دسترسی هستند.

اگر برد به گونه ای خراب شده باشد که مانع از بوت شدن عادی CNC شود، پارامترها باید از آخرین پشتیبان خارجی بازیابی شوند.

تاسیساتی که پشتیبان فعلی ندارند با ورود مجدد پارامتر از اسناد پذیرش ماشین مواجه می شوند — یک فرآیند زمان بر که بر اهمیت حفظ پشتیبان های پارامتر برنامه ریزی شده به عنوان بخشی از نگهداری معمول تأکید می کند.

س2: CNC در هنگام بوت شدن یک هشدار سیستم نشان می دهد که مانع از رسیدن به صفحه عملیاتی عادی می شود. آیا می توان برد را از این علامت معیوب تشخیص داد؟

یک هشدار سیستم راه اندازی (هشدار PS، هشدار SV در هنگام بوت، یا نمایش صفحه خطای CNC بدون امکان حرکت محور) می تواند ناشی از نقص برد اصلی، خرابی تقویت کننده سروو، خرابی داده های SRAM، یا مشکل ارتباطی FSSB باشد.

قبل از نتیجه گیری مبنی بر خرابی برد اصلی، آرایه LED تشخیصی را روی صفحه برد بررسی کنید — هر LED نشان دهنده وضعیت یک زیرسیستم خاص است، و ترکیب LED های روشن/خاموش در هنگام بوت ناموفق، زیرسیستم معیوب را شناسایی می کند.

دفترچه راهنمای نگهداری 0i-D Mate جدول تشخیص LED را ارائه می دهد. تنها پس از تشخیص LED و تأیید اینکه ولتاژهای منبع تغذیه صحیح هستند، باید تعویض برد به عنوان مرحله بعدی در نظر گرفته شود.

س3: آیا نسخه Mate 0i-D Mate از همان گزینه های نرم افزاری نسخه کامل 0i-D پشتیبانی می کند؟

مجموعه گزینه های نرم افزاری موجود در 0i-D Mate زیرمجموعه ای از منوی گزینه های 0i-D کامل است.

گزینه هایی که به بیش از تعداد محور پایه یا منابع سخت افزاری Mate نیاز دارند — مانند ماشین کاری همزمان 5 محوره، کنترل مسیر اضافی، یا کنترل کانتور هوش مصنوعی با کارایی بالا — در Mate موجود نیستند.

گزینه هایی که روی برد A20B-8201-0088 ثبت شده اند (ذخیره شده در ناحیه FROM برد یا از طریق سیستم ثبت گزینه FANUC) مخصوص پیکربندی خریداری شده ماشین اصلی هستند.

یک برد جایگزین باید یا گزینه های یکسانی ثبت شده داشته باشد یا از طریق فرآیند ثبت کلید گزینه FANUC پیکربندی شود تا مطابقت داشته باشد.

س4: اتصال FSSB چگونه خراب می شود و علائم آن هنگام خرابی چیست؟

خرابی FSSB در 0i-D Mate معمولاً به صورت خطاهای محور سروو ظاهر می شود که بلافاصله پس از روشن شدن، قبل از تلاش برای هرگونه حرکت محور ظاهر می شوند — تقویت کننده های سروو نمی توانند لینک ارتباطی خود را با برد اصلی برقرار کنند.

علل رایج خرابی FSSB شامل: آسیب فیزیکی به کابل فیبر نوری (ترک خورده، خم شده، یا آلوده در انتهای اتصال دهنده)، خرابی فرستنده گیرنده FSSB روی برد اصلی یا تقویت کننده، یا خرابی تراشه ارتباطی FSSB روی برد اصلی است.

تعویض کابل FSSB اولین مرحله تشخیصی است — این کابل ها اقلام مصرفی هستند که می توانند به طور جداگانه خریداری شوند.

اگر تعویض کابل ارتباط FSSB را بازیابی نکند، برد اصلی یا رابط FSSB تقویت کننده سروو نیاز به بررسی بیشتر دارد.

س5: آیا A20B-8201-0088 پس از خرابی ناشی از افزایش ولتاژ قابل تعمیر است؟

افزایش ولتاژ به اندازه ای شدید است که برد اصلی را خراب کند، معمولاً ابتدا مدارهای حفاظتی ورودی (دیودهای TVS، MOV ها) را خراب می کند و ممکن است تراشه های رگولاتور ولتاژ یا تراشه های ارتباطی FSSB را نیز خراب کند.

مراکز تعمیر تخصصی FANUC با دسترسی به تجهیزات تست 0i-D اغلب می توانند بردهای آسیب دیده از افزایش ولتاژ را با تعویض قطعات حفاظتی و ارتباطی آسیب دیده تعمیر کنند و برد را به عملکرد کامل بازگردانند.

هزینه تعمیر در مقابل هزینه برد جایگزین به میزان آسیب بستگی دارد — بردهایی با مسیرهای PCB سوخته یا پردازنده های داخلی معیوب معمولاً قابل تعمیر اقتصادی نیستند، در حالی که بردهایی با آسیب موضعی قطعات حفاظتی اغلب با موفقیت بازیابی می شوند.
