FANUC A20B-8201-0081 | سری 0i-D Main PCB — A20B-8201 High-Integration CNC Master Board, FSSB Servo Interface, Japan Origin

مرور کلی

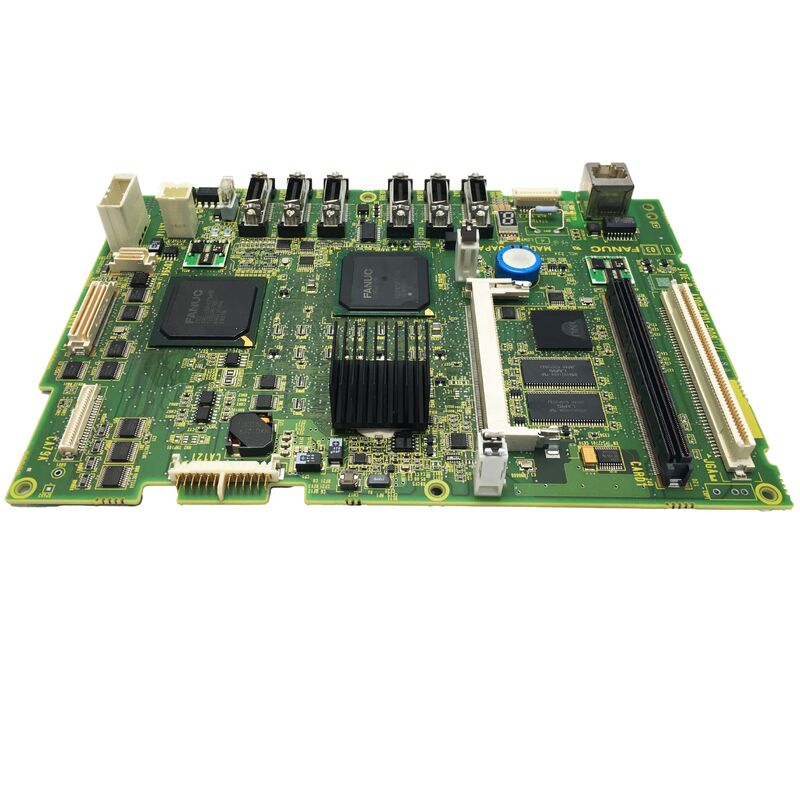

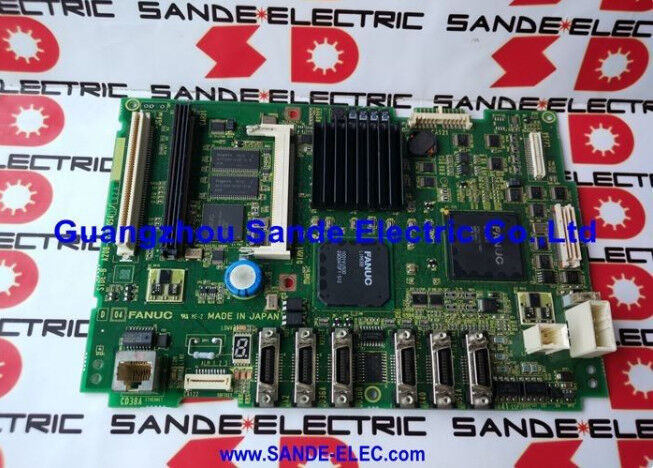

FANUC A20B-8201-0081 برد مدار چاپی اصلی برای سری FANUC 0i-D است — نسل CNC که FANUC برای آوردن کنترل سروو دیجیتال، پردازش بلوک با سرعت بالا و قابلیت‌های درون‌یابی پیشرفته به بازار ماشین‌ابزار میان‌رده و فشرده معرفی کرد.

0i-D یک گام نسلی نسبت به 0i-C بود و بهبودهایی را در پهنای باند ارتباطی سروو FSSB، پردازش سریع‌تر بلوک برای برش قالب و قالب با سرعت بالا، همگام‌سازی بهتر اسپیندل و توابع ایمنی یکپارچه به یک کنترلر که هنوز برای تناسب با محدودیت‌های فضایی ماشین‌های تراش CNC فشرده و مراکز ماشین‌کاری اندازه‌گیری شده بود، به ارمغان آورد.

خانواده برد A20B-8201 تکامل FANUC را از معماری پلاگین ماژولار (مورد استفاده در سری 16/18 و قبل از آن) به سمت طراحی با ادغام بالا منعکس می‌کند.

در حالی که یک کنترلر نسل قبلی ممکن بود وظایف را در چهار یا پنج برد فرعی پلاگین جداگانه توزیع کند، A20B-8201-0081 پردازنده مرکزی اصلی، رابط گذرگاه سروو FSSB، کانال ارتباطی سریال اسپیندل، رابط پنل اپراتور و اتصالات ورودی/خروجی متعدد را بر روی یک برد واحد ادغام می‌کند — تعداد قطعات، تعداد نقاط خرابی احتمالی و فضای فیزیکی اشغال شده توسط الکترونیک کنترلر را کاهش می‌دهد.

سری 0i-D به طور گسترده به عنوان CNC تعیین‌کننده دهه 2010 برای سازندگان ماشین‌ابزار فشرده شناخته می‌شود — ترکیب قابلیت، فشرده‌سازی و مقرون به صرفه بودن آن را به انتخاب غالب برای ماشین‌های تراش CNC و مراکز ماشین‌کاری 3 محوره در آسیا و به طور فزاینده در اروپا و آمریکای شمالی تبدیل کرد.

پایگاه نصب شده ماشین‌های 0i-D به طور متناسب بزرگ است، که تقاضای پایدار برای بردهای A20B-8201-0081 را با افزایش سن ماشین‌های نصب شده و نیاز به نگهداری، هدایت می‌کند.

مشخصات کلیدی

نسل 0i-D — چه چیزی آن را متمایز می‌کند

بهبودهای 0i-D نسبت به 0i-C در سه حوزه متمرکز بود که برای سازندگان ماشین‌ابزار بیشترین اهمیت را داشت: عملکرد سروو، سرعت پردازش برنامه و ایمنی.

عملکرد سروو FSSB: گذرگاه سروو FSSB در 0i-D با چرخه ارتباطی سریع‌تر از 0i-C کار می‌کند — نرخ تازه‌سازی فرمان سروو بالاتر است، که امکان بسته شدن حلقه موقعیت دقیق‌تر و عملکرد ردیابی بهتر در سرعت‌های تغذیه بالا را فراهم می‌کند.

برای ماشین‌ابزارهایی که کانتورهای پیچیده را با سرعت بالا برش می‌دهند، این به معنای پرداخت سطح صاف‌تر و دقت بهتر در انتقال گوشه‌ها است که در آن ماشین بین حرکات کاهش سرعت و شتاب مجدد می‌یابد.

پردازش برنامه: پردازنده مرکزی 0i-D — که از طریق برد A20B-8201-0081 قابل دسترسی است — نرخ پردازش بلوک بالاتری نسبت به نسل قبلی خود دارد.

این برای برنامه‌های ماشین‌کاری با سرعت بالا با بسیاری از حرکات قطعه کوتاه (معمول در پرداخت سطح سه‌بعدی) مرتبط است، جایی که CNC باید هزاران بلوک در دقیقه را بخواند، رمزگشایی کند و اجرا کند بدون اینکه محور از حرکات برنامه‌ریزی شده خارج شود و به طور لحظه‌ای درنگ کند.

نرخ پردازش بلوک بالاتر اجازه می‌دهد تا سرعت تغذیه بالاتر بر روی کانتورهای پیچیده بدون این مشکل "گرسنگی" امکان‌پذیر شود.

توابع PMC و ایمنی: پردازنده PMC یکپارچه 0i-D، که منطق نردبانی سازنده ماشین‌ابزار را از طریق برد پردازنده مرکزی اجرا می‌کند، شامل نرخ اسکن بهبود یافته و حافظه PMC بیشتر است. علاوه بر این، FANUC توابع ایمنی را در نسل 0i-D معرفی کرد — توابع نظارت بر سرعت و موقعیت که امکان عملکرد ایمن با سرعت کاهش یافته را با باز بودن محافظ ماشین فراهم می‌کند، بدون نیاز به PLC ایمنی کاملاً جداگانه.

جایگزینی A20B-8201-0081 — مراحل آماده‌سازی حیاتی

جایگزینی برد اصلی پرخطرترین رویه نگهداری در هر سیستم CNC است و 0i-D نیز از این قاعده مستثنی نیست.

عواقب یک پشتیبان‌گیری ناکافی قبل از ادامه کار می‌تواند از یک بعدازظهر ورود مجدد پارامتر تا هفته‌ها بازسازی ماشین‌کاری متغیر باشد — بسته به اینکه چه داده‌هایی از دست رفته و آیا نسخه‌های پشتیبان وجود داشته است.

قبل از خاموش کردن ماشین برای تعویض برد، داده‌های زیر باید در یک رسانه خارجی (کارت حافظه، USB یا اتصال RS-232C، بسته به آنچه واحد MDI ماشین پشتیبانی می‌کند) پشتیبان‌گیری شوند: تمام پارامترهای CNC، تمام برنامه‌های قطعه ذخیره شده در حافظه CNC، برنامه نردبانی PMC و پارامترهای PMC، تمام داده‌های آفست ابزار و مختصات کار، و هر برنامه ماکرو سفارشی یا چرخه‌های تعریف شده توسط کاربر.

دفترچه راهنمای نگهداری 0i-D رویه دقیق را برای هر دسته داده ارائه می‌دهد.

باتری پشتیبان SRAM در سیستم 0i-D، که حافظه CNC را در هنگام خاموش بودن روشن نگه می‌دارد، باید قبل از شروع رویه برای شارژ باقی‌مانده بررسی شود.

باتری که نزدیک به اتمام است ممکن است حتی در طول خاموش شدن کوتاه مورد نیاز برای تعویض برد، داده‌ها را از دست بدهد.

پس از نصب برد جایگزین A20B-8201-0081، تمام داده‌های پشتیبان‌گیری شده باید به ترتیب صحیح بازیابی شوند — ابتدا پارامترها (قبل از هرگونه حرکت محور)، سپس داده‌های PMC، سپس برنامه‌ها و آفست‌ها. سپس ماشین باید به موقعیت اولیه بازگردانده شود و برای دقت محور قبل از بازگشت به تولید تأیید شود.

سوالات متداول

Q1: CNC روشن می‌شود اما با یک هشدار سیستم متوقف می‌شود و از صفحه بوت عبور نمی‌کند. آیا این یک نقص برد اصلی است؟

یک هشدار سیستم در زمان بوت می‌تواند از چندین منبع ناشی شود — لزوماً برد اصلی نیست. ابتدا صفحه نمایش تشخیص LED روی صورت برد اصلی را بررسی کنید: آرایه LED کدی را نشان می‌دهد که مشخص می‌کند کدام زیرسیستم در طول بوت تست خود را با شکست مواجه کرده است.

علل رایج غیر برد در این مرحله عبارتند از: باتری SRAM تخلیه شده است (باعث هشدار خرابی حافظه می‌شود)، ماژول FROM دارای خطای چک‌سام است، یا پیوند ارتباطی FSSB به تقویت‌کننده‌های سروو نتوانسته برقرار شود.

این بررسی‌ها را قبل از نتیجه‌گیری مبنی بر خرابی خود برد، انجام دهید. اگر آرایه LED یک هشدار پردازنده یا گذرگاه داخلی را نشان می‌دهد، برد اصلی هدف جایگزینی صحیح است.

Q2: آیا می‌توان از A20B-8201-0081 برای ارتقاء کنترلر سری 0i-C استفاده کرد؟

خیر. A20B-8201-0081 به طور خاص برای پلتفرم‌های سخت‌افزاری 0i-D طراحی شده است — شاسی، پین‌اوت کانکتور بک‌پلین و سخت‌افزار پشتیبان (منبع تغذیه، کارت‌های محور، پنل اپراتور) با نسل 0i-C متفاوت است. معماری نرم‌افزار نیز متفاوت است.

این دو نسل در سطح برد اصلی سازگار متقابل نیستند.

Q3: چه داده‌هایی در A20B-8201-0081 جایگزین هنگام ورود جدید یا بازسازی شده ذخیره می‌شود؟

یک برد جدید یا بازسازی شده با حافظه خالی (نیاز به بارگذاری کامل پارامتر و برنامه) یا با یک پیکربندی پیش‌فرض کارخانه عمومی FANUC وارد می‌شود. هیچ یک از این شرایط با پیکربندی خاص ماشین مطابقت ندارد.

تمام پارامترهای CNC، ثبت نام گزینه‌ها، نردبان PMC و داده‌های برنامه باید از پشتیبان‌گیری که قبل از برداشتن برد انجام شده است، بارگذاری شوند.

این مورد انتظار و طبیعی است — نکته مهم داشتن یک پشتیبان کامل و به‌روز قبل از شروع رویه است.

Q4: ماشین یک ماشین تراش CNC با محور C و ابزار زنده است. آیا A20B-8201-0081 از این پیکربندی پشتیبانی می‌کند؟

بله. 0i-D از پیکربندی‌های چند محوره از جمله محور C (اسپیندل به عنوان یک محور CNC کنترل شده)، محور Y در ماشین‌های تراش و پیکربندی‌های چند اسپیندل همزمان، بسته به گزینه‌های نرم‌افزاری ثبت شده در سیستم، پشتیبانی می‌کند.

این گزینه‌ها در نرم‌افزار FROM نصب شده بر روی برد اصلی و در ثبت نام گزینه FANUC برای سیستم تعریف شده‌اند. قبل از ادامه کار، تأیید کنید که نسخه نرم‌افزار برد جایگزین و ثبت نام گزینه با سیستم اصلی مطابقت دارد.

ثبت نام گزینه‌ها در سیستم‌های FANUC به پیکربندی سخت‌افزار گره خورده است و پس از تعویض برد اصلی باید مجدداً ثبت شوند.

Q5: خطر کار با A20B-8201-0081 بدون اقدامات احتیاطی مناسب ESD چیست؟

این برد حاوی چندین مدار مجتمع CMOS با چگالی بالا است که در برابر تخلیه الکترواستاتیکی آسیب‌پذیر هستند.

آسیب ESD به خصوص موذیانه است زیرا اغلب خرابی‌های نهفته ایجاد می‌کند — برد پس از نصب کار می‌کند، اما هفته‌ها یا ماه‌ها بعد به دلیل ولتاژ شکست پیوند تخریب شده در قطعاتی که تحت فشار قرار گرفته‌اند اما بلافاصله از بین نرفته‌اند، زودتر از موعد خراب می‌شود.

همیشه برد را با پوشیدن بند مچ‌بند زمین شده بر روی سطح کار ایمن ESD حمل کنید، و برد را تا لحظه نصب در کیسه ضد الکتریسیته ساکن خود نگه دارید. برد جایگزین باید تا زمان نیاز در بسته‌بندی ضد الکتریسیته ساکن خود نگهداری شود.
