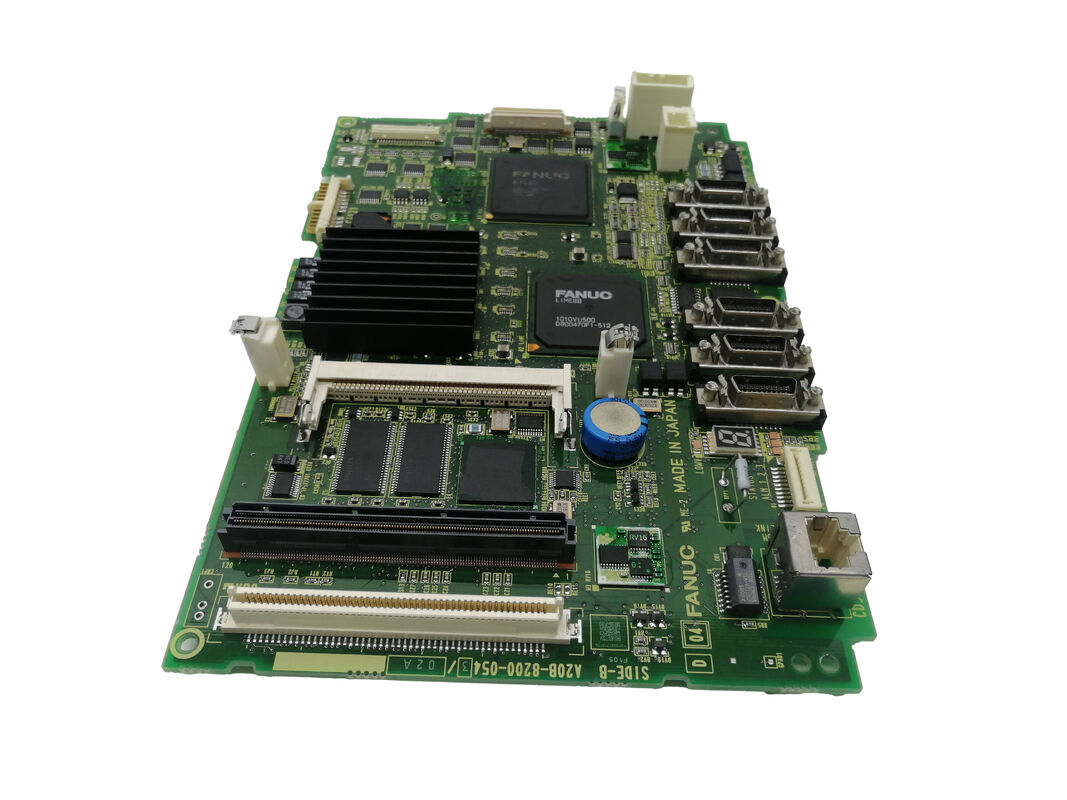

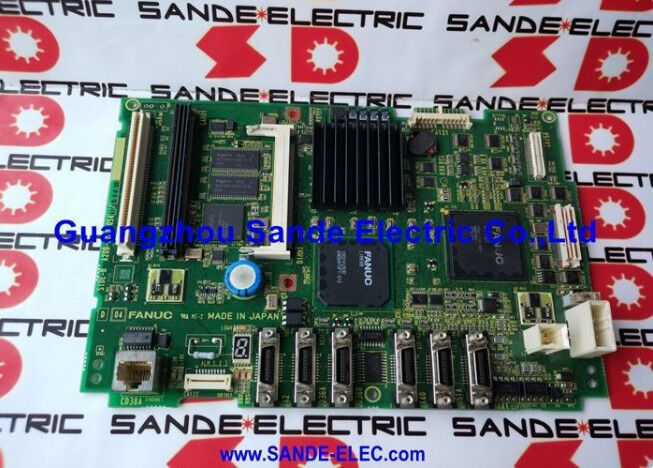

A20B-8200-0849 صفحه PCB فانوک A20B82000849 A2OB-82OO-O849

FANUC A20B-8200-0849 | سری 0i-D PCB اصلی A5 — آخرین نسخه سخت‌افزار برای کنترلرهای CNC 0i-MD / 0i-TD، سری A20B-8200، مبدا ژاپن

شماره قطعه: A20B-8200-0849

سازنده: FANUC Corporation (ژاپن)

دسته بندی محصول: PCB — برد اصلی CPU (مادربورد)

سری: A20B-8200 — خانواده PCB کنترل اصلی CNC FANUC سری 0i-D

مرور کلی

برد اصلی FANUC A20B-8200-0849 نسخه سخت‌افزار A5 برای کنترلرهای CNC سری 0i-D FANUC است. در خانواده بردهای اصلی A20B-8200، نسل 0i-D در طول عمر محصول، با به‌روزرسانی مشخصات قطعات و بهبود قابلیت اطمینان برد، سطوح مختلف نسخه سخت‌افزار را پشت سر گذاشته است.نسخه A1 (A20B-8200-0541) نسخه اصلی بود.نسخه A3 پس از آن آمد (A20B-8200-0847). نسخه A5 (A20B-8200-0849) جدیدترین نسخه در خط بردهای اصلی 0i-D است که جدیدترین انتخاب قطعات را در بر می‌گیرد و در عین حال سازگاری کامل عملکردی با نرم‌افزار CNC 0i-D را حفظ می‌کند.

0i-D CNC اصلی و پرفروش FANUC است — کنترلر پشت صدها هزار دستگاه تراش، مراکز ماشین‌کاری، سنگ‌زنی و ماشین‌آلات چندمنظوره تولید شده توسط سازندگان بزرگ ماشین‌آلات در طول دهه 2000 و 2010.

هر دستگاه 0i-D، صرف نظر از اینکه یک تراش دو محوره یا یک مرکز ماشین‌کاری چهار محوره را اجرا می‌کند، برای اجرای نرم‌افزار سیستم CNC، ارتباط با تقویت‌کننده‌های سروو از طریق FSSB، کنترل اسپیندل از طریق رابط سریال، مدیریت ورودی/خروجی دستگاه از طریق I/O Link و راه‌اندازی نمایشگر پنل اپراتور به برد اصلی خود متکی است.

برد A5 تمام این عملکردها را دقیقاً مشابه نسخه‌های قبلی A1 و A3 انجام می‌دهد.

از دیدگاه نرم‌افزار دستگاه، هیچ تفاوتی بین نسخه‌های سخت‌افزار قابل مشاهده نیست. برای مهندس نگهداری، اهمیت نسخه A5 عملی است: هنگام تهیه برد اصلی جایگزین برای دستگاه 0i-D، نسخه A5 نسخه فعلی موجود و جایگزین مناسب برای هر نسخه برد اصلی 0i-D قبلی است.

مشخصات کلیدی

پارامتر

مقدار

نسخه A1 (A20B-8200-0541):

سخت‌افزار اصلی برد اصلی 0i-D. در دستگاه‌های 0i-D تولید شده در سال‌های اولیه این نسل کنترلر یافت می‌شود.

نسخه A3 (A20B-8200-0847): به‌روزرسانی سخت‌افزار نسل دوم. تغییرات قطعات عملکرد حرارتی و قابلیت اطمینان طولانی‌مدت را بهبود بخشید.

نسخه A5 (A20B-8200-0849): نسل سخت‌افزار فعلی. نشان‌دهنده آخرین انتخاب قطعات FANUC برای پلتفرم 0i-D است. نسخه A5 جایگزین توصیه‌شده برای تمام نسخه‌های برد اصلی 0i-D قبلی است.

در هر سه مورد، نرم‌افزار CNC بارگذاری شده در ماژول FROM یکسان است و پارامترهای دستگاه در SRAM مستقیماً سازگار هستند.یک برد A5 نصب شده در دستگاهی که در اصل با برد A1 مجهز شده بود، با همان ماژول‌های FROM/SRAM و پارامترها، از دیدگاه نرم‌افزار کنترل دستگاه دقیقاً مانند سخت‌افزار اصلی عمل می‌کند.

آنچه برد اصلی 0i-D کنترل می‌کند

برد اصلی مهم‌ترین جزء در کنترلر 0i-D است. این برد مدیریت می‌کند:

ارتباط سروو FSSB.

تمام تقویت‌کننده‌های سروو — چه محورهای X، Y، Z یا چرخشی را راه‌اندازی کنند — از طریق گذرگاه فیبر نوری FSSB با برد اصلی ارتباط برقرار می‌کنند. دستورات موقعیت، بازخورد سرعت و داده‌های هشدار سروو همگی در این لینک منتقل می‌شوند.

یک مدار FSSB معیوب روی برد اصلی باعث ایجاد کدهای هشدار محور فوری هنگام روشن شدن می‌شود.اسپیندل سریال.

تقویت‌کننده اسپیندل (Alpha i SPM یا Beta i SPM) دستورات سرعت و داده‌های موقعیت را از طریق رابط اسپیندل سریال (کانکتور JA7A) دریافت می‌کند.

جهت‌دهی اسپیندل، همگام‌سازی ضربه زدن سفت و کنترل محور Cs همگی به این لینک وابسته هستند.I/O Link.

ورودی/خروجی دستگاه — سوئیچ‌های حد، قفل‌های درب، تنظیم‌کننده‌های ابزار، کنترل‌های خنک‌کننده، تعویض‌کننده‌های پالت — از طریق گذرگاه سریال I/O Link که در JD51A روی برد اصلی خاتمه می‌یابد، متصل می‌شود.

زنجیره I/O Link به ماژول‌های ورودی/خروجی توزیع شده در اطراف دستگاه گسترش می‌یابد.اترنت تعبیه شده.

پورت اترنت داخلی 0i-D (برای عملیات DNC، جمع‌آوری داده‌های MTConnect یا نظارت از راه دور FOCAS2) روی برد اصلی ادغام شده است.

برای اتصال استاندارد اترنت نیازی به کارت آپشن ارتباطی جداگانه نیست.پنل اپراتور و نمایشگر.

برد اصلی رابط صفحه کلید MDI و خروجی نمایشگر CNC را از طریق کانکتور نمایشگر خود راه‌اندازی می‌کند و از واحدهای LCD 7.2 اینچی و 8.4 اینچی که معمولاً روی دستگاه‌های 0i-D نصب می‌شوند، پشتیبانی می‌کند.

روش تعویضتعویض A20B-8200-0849 از رویه استاندارد برد اصلی 0i-D FANUC پیروی می‌کند:

مرحله 1 — پشتیبان‌گیری SRAM.

قبل از برداشتن برد، یک پشتیبان‌گیری کامل از طریق صفحه بوت CNC اجرا کنید. در کارت حافظه FANUC یا کامپیوتر از طریق RS-232C ذخیره کنید.

پشتیبان‌گیری تمام پارامترها، نردبان PMC، داده‌های ابزار، مختصات کار و برنامه‌های قطعه ذخیره شده را ثبت می‌کند.مرحله 2 — فهرست ماژول‌ها.

توجه کنید که کدام ماژول‌های پلاگین روی برد اصلی قرار دارند.

این ماژول‌ها — کارت کنترل محور، ماژول FROM/SRAM، هر کارت آپشن — به برد A5 جدید منتقل می‌شوند.مرحله 3 — تعویض فیزیکی.

دستگاه را خاموش کنید، منتظر تخلیه خازن بمانید، ماژول‌ها را از برد اصلی جدا کنید، آنها را روی برد A5 نصب کنید، برد A5 را نصب کنید.

مرحله 4 — بازیابی SRAM. در حالت بوت، پشتیبان‌گیری SRAM را از رسانه پشتیبان بارگذاری کنید. تأیید کنید که تمام داده‌ها موجود هستند.

مرحله 5 — بررسی عملکردی. روشن شدن عادی، تأیید کنید که تمام محورها آماده، اسپیندل آماده، PMC در حال اجرا، وضعیت ورودی/خروجی صحیح است.

سوالات متداولس1: یک دستگاه 0i-D دارای برد اصلی A1 اصلی (A20B-8200-0541) است. آیا نسخه A5 (A20B-8200-0849) می‌تواند مستقیماً جایگزین آن شود؟

بله. نسخه A5 جایگزین فعلی برای تمام نسخه‌های برد اصلی 0i-D قبلی است. تمام ماژول‌های پلاگین از برد A1 مستقیماً روی برد A5 نصب می‌شوند.

داده‌های SRAM پشتیبان‌گیری شده از دستگاه A1 بدون تغییر در برد A5 بازیابی می‌شوند.

پس از بازیابی، دستگاه دقیقاً کار می‌کند.

س2: پس از نصب A20B-8200-0849، CNC هنگام راه‌اندازی هشدار "SR" را نشان می‌دهد. این نشان دهنده چیست؟

هشدارهای سری SR در اولین راه‌اندازی پس از تعویض برد اصلی نشان‌دهنده مشکلات داده‌های SRAM است — یا بازیابی ناقص بوده است، فایل پشتیبان خراب است، یا فرآیند بازیابی قطع شده است. بازیابی SRAM را از منوی بوت مجدداً امتحان کنید.

اگر فایل پشتیبان تأیید شده باشد و بازیابی بدون خطا کامل شود، هشدار SR باید برطرف شود. اگر قبل از برداشتن برد پشتیبان‌گیری انجام نشده باشد، محتویات SRAM در مقادیر پیش‌فرض کارخانه خواهد بود و تمام پارامترهای خاص دستگاه باید مجدداً وارد شوند.

س3: هشدار FSSB بلافاصله پس از نصب A20B-8200-0849 ظاهر می‌شود، حتی اگر تمام تقویت‌کننده‌های سروو روشن باشند. ابتدا چه چیزی باید بررسی شود؟

شایع‌ترین علت هشدارهای FSSB بلافاصله پس از تعویض برد اصلی، اختلال در کابل فیبر نوری FSSB است. در حین جابجایی برد، کابل‌های فیبر در کانکتورهای COP10A روی برد اصلی ممکن است شل شده یا در انتهای فیبر آلوده شده باشند.

هر اتصال فیبر FSSB را روی برد اصلی بررسی کنید — تأیید کنید که هر کدام کاملاً وارد شده و قفل شده‌اند. در صورت مشاهده هرگونه آلودگی، انتهای فیبر را با یک پارچه خشک بدون پرز تمیز کنید.

س4: آیا می‌توان از A20B-8200-0849 در دستگاه 0i-F استفاده کرد؟

خیر. 0i-D (خانواده برد اصلی A20B-8200) و 0i-F (خانواده برد اصلی متفاوت) نسل‌های کنترلر متمایزی با معماری‌های سخت‌افزاری متفاوت هستند.

A20B-8200-0849 به طور خاص برای نسل 0i-D است. 0i-F به برد اصلی خود نیاز دارد که با سخت‌افزار 0i-D سازگار متقابل نیست.

س5: نسخه سخت‌افزار A5 از دیدگاه تکنسین تعمیر با نسخه A1 چه تفاوتی دارد؟

از نظر عملکردی، هیچ تفاوتی وجود ندارد — نسخه A5 همان نرم‌افزار را اجرا می‌کند و با همان سخت‌افزار جانبی به همان روش نسخه A1 تعامل دارد.

از نظر فیزیکی، ممکن است موقعیت برخی کانکتورها، چیدمان قطعات یا جزئیات کوچک طرح‌بندی برد بین نسخه‌ها متفاوت باشد، بنابراین عکس‌های نصب از برد A1 اصلی نباید به عنوان تنها مرجع برای نصب A5 استفاده شوند — به کانکتورهای فیزیکی و برچسب‌های آنها روی خود برد A5 مراجعه کنید.

سازگاری پارامتر و داده کامل است: هنگام جایگزینی A1 با A5 نیازی به اصلاح پارامترهای دستگاه نیست.
