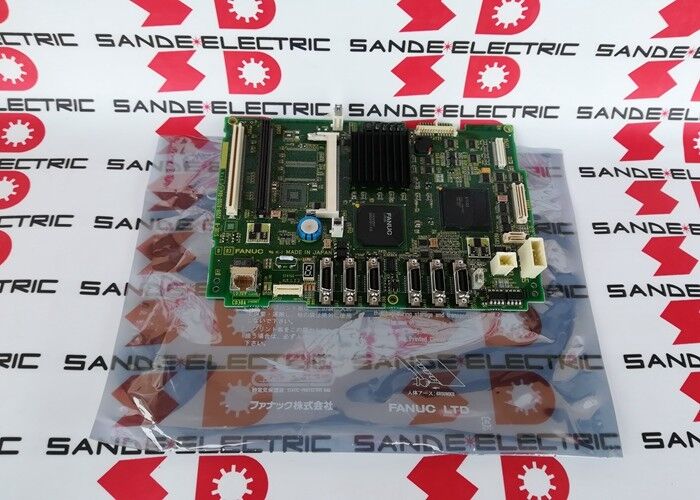

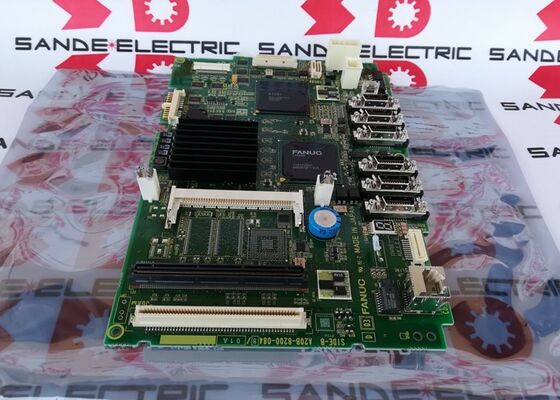

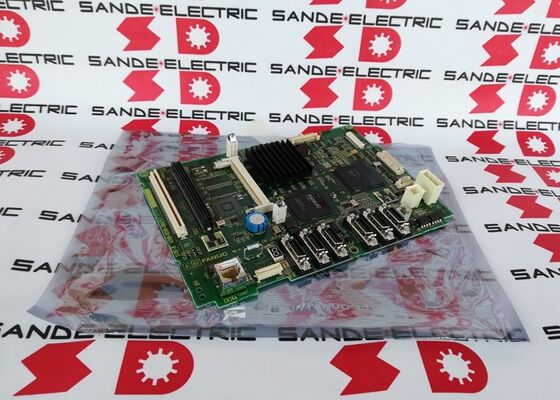

A20B-8200-0848 صفحه PCB فانوک A20B82000848 A2OB-82OO-O848

A20B-8200-0848∙ FANUC سری 0i-D مادربرد اصلی پردازنده A5U Type / Central Control Board / سری A20B-8200

A5U یک صفحه اصلی با ظرفیت بیشتر

سیستم عامل FANUC سری 0i-D از چندین نوع اصلی PCB استفاده می کند که هر کدام با یک نوع مشخص شده است. در سری A20B-8200 برای 0i-D:

A20B-8200-0847:صفحه اصلی PCB نوع A3 ️ صفحه اصلی با پیکربندی استاندارد برای سیستم های 0i-D (که در قسمت دیگر این سری توصیف شده است).

A20B-8200-0848 (این تخته):صفحه اصلی PCB نوع A5U

نامگذاری "A5U" منعکس کننده یک پیکربندی سخت افزاری خاص است که دارای کانکتورهای پر شده اضافی، فضای گزینه ای گسترش یافته یا مشخصات کامپوننت به روز شده در مقایسه با نوع A3 است.هر دو در سری 0i-D خدمت می کنند، اما A5U قابلیت های اضافی یا اتصال را برای پیکربندی های کامل تر 0i-D فراهم می کند.

اطلاعات کلیدی محصول

صفحه اصلی 0i-D ️ مرکز ادغام سیستم

A20B-8200-0848 به عنوان یکپارچه سازی مرکزی برای سیستم CNC 0i-D عمل می کند. تمام ماژول های کاربردی به این صفحه متصل می شوند:

رابط ماژول پردازنده:کارت پردازنده 0i-D به صفحه اصلی متصل می شود. کارت پردازنده موتور پردازش را فراهم می کند؛ صفحه اصلی ستون فقرات اتوبوس را فراهم می کند که CPU را به بقیه سیستم متصل می کند.

رابط های ماژول حافظه:ماژول های FROM (برنامه سیستم CNC) و ماژول های SRAM (پارامترها و برنامه ها) به موقعیت های تعریف شده در صفحه اصلی متصل می شوند.

رابط سرو:ارتباطات FSSB سرو از صفحه اصلی به درایوهای سرو Alpha-i متصل می شود، موقعیت فرماندهی و دریافت بازخورد برای تمام محورهای کنترل شده.

پيوند I/O:اتوبوس I/O Link از صفحه اصلی سرچشمه می گیرد و به تخت های پانل اپراتور و واحدهای I/O ماشین در سراسر سیستم الکتریکی ماشین متصل می شود.

رابط های ارتباطی:ایترن، سریال RS-232C و سایر گزینه های ارتباطی موجود در نسخه A5U اجازه می دهد تا 0i-D به شبکه های تولید، سیستم های DNC و سیستم های جمع آوری داده های کارخانه متصل شود.

سناریوهای کاربرد

خطا در صفحه اصلی CNC A5U:یک مرکز فرآوری FANUC 0i-D یا مرکز چرخاندن با پیکربندی صفحه اصلی A5U دچار خرابی سیستم در سطح CNC می شود. پس از پشتیبان گیری SRAM، A20B-8200-0848 جایگزین می شود.داده های SRAM بازسازی شده و CNC به عملکرد عادی باز می گردد.

بازسازی کنترل 0i-Dیک سیستم CNC 0i-D با ساعات خدمات طولانی تر تحت تعویض برنامه ریزی شده صفحه اصلی قرار می گیرد. نوع A20B-8200-0848 A5U از برچسب صفحه نصب شده شناسایی می شود و برای تعویض تهیه می شود.

سوالات عمومی

سوال 1: نام نوع "A5U" در A20B-8200-0848 چیست؟

"A5U" شناسه نوع سخت افزاری برای این نوع خاص PCB اصلی در بستر FANUC 0i-D است.FANUC از این نامگذاری ها برای تشخیص پیکربندی های مختلف صفحه اصلی استفاده می کند. یک مدل CNC می تواند از انواع مختلف صفحه اصلی بسته به پیکربندی گزینه ماشین استفاده کند.نوع A5U در بالای نوع A3 (A20B-8200-0847) در خانواده صفحه اصلی 0i-D قرار دارد.

س2: آیا A20B-8200-0848 (A5U) می تواند به طور مستقیم جایگزین A20B-8200-0847 (A3) شود؟

این ها نام های مختلف نوع (A5U در مقابل A3) در یک بستر 0i-D هستند. جایگزینی مستقیم بین انواع باید از مستندات FANUC تأیید شود.اگر سیم کشی ماشین برای طرح اتصال A3 طراحی شده باشدبرای تعویض دقیق، با نوع نصب شده مطابقت داشته باشید.

سوال 3: آیا داده های SRAM باید قبل از جایگزینی A20B-8200-0848 پشتیبان گیری شوند؟

بله. تمام پارامترهای CNC، برنامه PMC، برنامه های قطعات و داده های ابزار باید قبل از تعویض صفحه اصلی پشتیبان گیری شوند. پس از نصب A20B-8200-0848، این داده ها باید از پشتیبان گیری دوباره بارگیری شوند.عدم پشتیبان گیری منجر به از دست دادن دائمی داده ها می شود.

سوال 4: در نظر گرفتن "مردم کامل" برای A20B-8200-0848 چیست؟

برخی از تخته های اصلی 0i-D با تمام کانکتورها و قطعات اختیاری مجهز هستند؛ برخی دیگر پیکربندی های اساسی هستند. یک تخته کاملا پر شده دارای کانکتورها و قابلیت رابط بیشتری است.اگر A20B-8200-0848 نصب شده به طور کامل پر شده بود (e(به عنوان مثال، با اترنت، لینک I/O اضافی، یا رابط های ارتباطی) ، جایگزینی باید با این پیکربندی مطابقت داشته باشد. از اسناد سیم کشی و سخت افزاری ماشین خاص تأیید کنید.

سوال 5: تفاوت A20B-8200-0848 با صفحه اصلی 0i-C چیست؟

نسل 0i-C از صفحه اصلی سری A20B-8100 استفاده می کند. نسل 0i-D از صفحه اصلی سری A20B-8200 استفاده می کند.این دو نسل دارای معماری های سخت افزاری متفاوت هستند.0i-D (سری A20B-8200) معماری پردازنده به روز شده ، اتصال I / O گسترش یافته و عملکرد بهتر سرو را در مقایسه با نسل 0i-C به ارمغان آورد.
