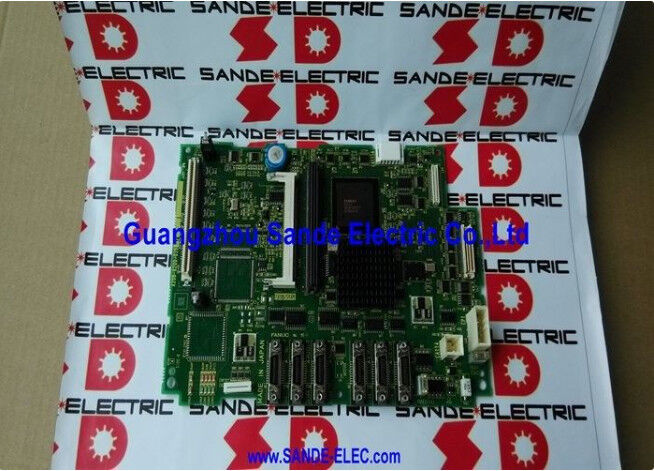

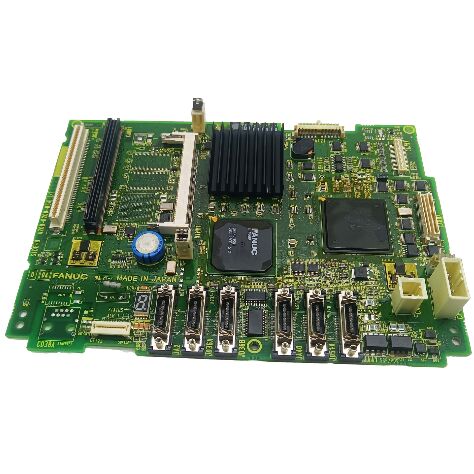

A20B-8200-0721 Fanuc PCB Board A20B82000721 ​​A2OB-82OO-O72I

FANUC A20B-8200-0721 PCB اصلی A2 برای کنترل پایه مدل B FANUC 32i

مرور کلی

درA20B-8200-0721یکPCB اصلی کنترل A2استفاده شده درFANUC سری 32i مدل B Basicسیستم ها. آن را به عنوان صفحه اصلی پشت پانل LCD توصیف می کنند و همراه با پردازنده خود، یک کارت FROM / SRAM و یک پلاگین FSSB / گرافیک دو تابع استفاده می شود.

که آن را به طور مستقیم در بخش کنترل سطح سیستم عامل CNC قرار می دهد نه در لایه نمایشگر، I / O یا تقویت کننده.

از نقطه نظر مهندسی و تعمیرات، این صفحه باید به عنوان یک صفحه کنترل مرکزی کنترل شود نه یک صفحه پشتیبان ساده.

این بخش از معماری کنترل اصلی ماشین است و در ترکیب با چندین ماژول نصب شده در اطراف آن کار می کند.

به همین دلیل، کار جایگزینی باید بر تداوم دقیق کد تخته و انبار تخته نصب شده متمرکز شود، نه تنها بر شباهت خانوادگی.

لیست همچنین این صفحه را با مجموعه های کنترل ازA02B-0328-B50x، که در خدمات ساحلی در هنگام شناسایی بسته کنترل گسترده تر در سراسر هیئت مدیره مفید است.این نوع از مرجع متقابل کمک می کند تا تایید کند که هیئت مدیره متعلق به یک 32i-B سیستم اساسی قبل از هر تصمیم جایگزین ساخته شده است.

داده های فنی

درخواست ها

اين تخته برايسیستم های CNC پایه FANUC 32i مدل B نصب شدهدر صورتی که کنترل موجود در حال حاضر ازA20B-8200-0721موقعیت اصلی تخته A2.

این امر به ویژه در بازسازی کنترل، تعویض صفحه اصلی و کارهای خدمات سطح بالا که در آن سیستم کنترل اصلی باید بدون تغییر باقی بماند، مناسب است.

همچنین در مواردی که کنترل کامل تا حد زیادی سالم باقی می ماند اما صفحه اصلی A2 شکست خورده یا ناپایدار شده است، یک بخش عملی سرویس است.

از آنجا که پشت LCD قرار دارد و در کنار چندین ماژول نصب شده کار می کند، مناسب تر است که آن را به عنوان یک صفحه مونتاژ هسته کنترل به عنوان یک PCB عمومی مستقل در نظر گرفته شود.

راهنمای انتخاب

هنگام انتخابA20B-8200-0721، ابتدا علامت صفحه را مستقیماً بر روی سخت افزار نصب شده تأیید کنید و سپس تأیید کنید که دستگاه واقعاً یک32i مدل B پایهتشكيل

در کنترل های سطح بالا FANUC، این تمایز مهم است زیرا خانواده های مرکزی نزدیک ممکن است نام گذاری مشابهی داشته باشند اما نسل های کنترل کننده مختلف یا ساختارهای صفحه نصب شده را ارائه می دهند.

بعدش، تخته ها رو دورش جمع کن

این مدل در کنار یکپردازنده اختصاصی,کارت FROM/SRAMوFSSB/بورد گرافیک دو تابع، بنابراین برنامه ریزی جایگزینی باید تنظیمات کنترل کامل را به جای PCB به تنهایی در نظر بگیرد.

این باعث می شود که این تخته بیشتر شبیه یک تخته پلت فرم در داخل یک مجموعه کنترل باشد تا یک تخته ی یدکی ساده.

در نهایت، در صورت وجود، از مرجع گسترده تر مجموعه کنترل استفاده کنید.A02B-0328-B50xاین یک نکته مفید برای انتخاب در هنگام بررسی اینکه آیا صفحه به همان بسته کنترل موجود در دستگاه تعلق دارد.

راهنمای جایگزینی

قبل از سفارش، کد صفحه نصب شده را بررسی کنید، خانواده کنترل را تأیید کنید و انبار صفحه نصب شده را در اطراف صفحه اصلی A2 مستند کنید.

در عمل، این به معنای شناسایی ماژول پردازنده، کارت FROM / SRAM و FSSB / کارت گرافیکی است که قبلاً با واحد استفاده شده است.

اين امن ترين راه براي حفظ ساختار کنترل اصلي است

اگر نقص در کنترل کامل و نه بر روی یک تخته آسیب دیده رخ دهد،همچنین ارزش تایید اینکه آیا این مسئله واقعا در صفحه اصلی A2 یا در یکی از ماژول های همراه نصب شده است.

از آنجایی که این تخته در مرکز یک تخته بزرگتر قرار دارد، جایگزینی آن بدون بررسی ماژول های اطراف می تواند مسیر نقص اصلی را حل نکند.

سوالات عمومی

سوال1: A20B-8200-0721 چه نوع تخته ای است؟
این یکPCB اصلی A2برایFANUC 32i مدل B Basicکنترل ها. از نظر عملی، به بخش کنترل هسته ای CNC تعلق دارد و به عنوان بخشی از ساختار کنترل کننده اصلی و نه به عنوان یک صفحه نمایش محیطی یا کارت ارتباطی کار می کند.

س2: چرا Main A2 در توصیف مهم است؟
زیرا نقش هیئت مدیره و سلسله مراتب آن را در کنترل شناسایی می کند.A2 اصلییک افزونه ثانویه نیست.

این یک صفحه اصلی در ساختار کنترل اصلی است و به همین دلیل است که مطابقت دقیق در اینجا مهم تر از یک کارت گزینه کوچک است.

س3: آیا این تخته به تنهایی کار می کند؟
نه. فهرست ها آن را به عنوان کار با پردازنده خود، یک کارت FROM / SRAM، و یک پلاگین FSSB / کارت گرافیکی توصیف می کنند.

به این معنی که محیط نصب شده در اطراف تخته بخشی از منطق انتخاب و جایگزینی است.

سوال ۴: چرا تطابق دقیق مدل در این تخته اهمیت زیادی دارد؟
چون این یک صفحه کنترل پلتفرم است، نه فقط یک صفحه مدار عمومی. در مرکز ساختار سخت افزاری کنترل کننده قرار دارد، و عدم تطابق آن می تواند روی انبار صفحه، ماژول های نصب شده تأثیر بگذارد.,و بسته کنترل گسترده تری در اطراف آن.

س5: قبل از خرید چه چیزی باید بررسی شود؟
برچسب صفحه رو چک کن و مطمئن شو که دستگاه32i مدل B پایهسیستم، ردیف صفحه نصب شده را بررسی کنید و اگر در دسترس باشد، زمینه مجموعه کنترل را مقایسه کنید.

این چک ها بیشتر برای کاهش خطر عدم تطابق از حدس زدن تک تک اعضای خانواده کار می کنند.
