A20B-8200-0590 Fanuc PCB Board A20B82000590 A2OB-82OO-O59O

A20B-8200-0590∙ FANUC هفت کلید نرم PCB ∙ پانل اپراتور Soft Keyboard / تولید ژاپن / قطعات رابط CNC

کلید های نرم ️ رابط حساس به زمینه کاربری CNC

در پانل های عامل CNC FANUC ، کلید های نرم ردیف افقی کلید هایی هستند که در امتداد لبه پایین صفحه نمایش قرار دارند. بر خلاف کلید های ماشین با عملکرد ثابت (CYCLE START ، FEED HOLD ، انتخاب کننده حالت),کلید های نرم هیچ عملکردی دائمی ندارند. معنی آنها به طور پویا با هر صفحه نمایش CNC تغییر می کند.

هنگامی که CNC صفحه نمایش EDIT را نشان می دهد، کلید های نرم عملکردهای ناوبری، جستجو و ورودی دایرکتوری برنامه را ارائه می دهند. هنگامی که صفحه نمایش OFFSET فعال است، آنها اندازه گیری طول ابزار را ارائه می دهند.انتخاب نوع آفست، و گزینه های ورودی داده ها. در صفحه تشخیص، آنها انتخاب عملکرد تشخیصی را ارائه می دهند. هر بار که صفحه تغییر می کند،برچسب های کلید نرم بالای یا زیر آنها به روز می شوند تا نشان دهند که این کلید ها در آن زمینه انجام می دهند.

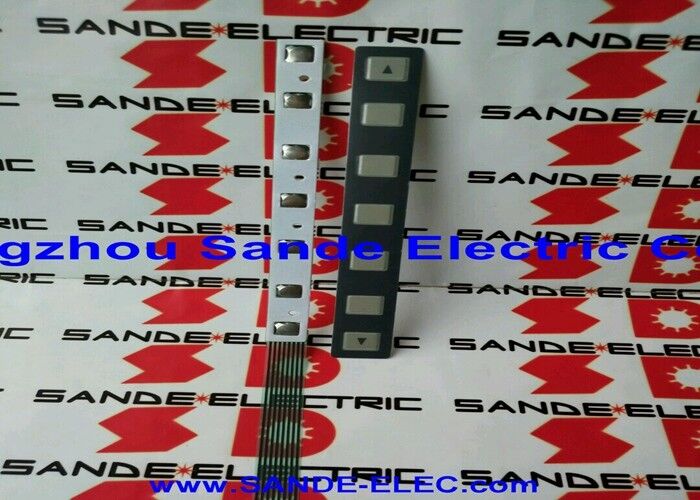

The A20B-8200-0590 is the PCB that provides these seven soft key switch positions — the physical switch matrix and interface circuit that detects key presses and communicates them to the CNC's display controller.

اطلاعات کلیدی محصول

هفت کلید نرم ٫ چرا این مهم است؟

پانل های عامل CNC FANUC از طریق چندین نسل از پیکربندی های کلید نرم تکامل یافته اند. هفت کلید نرم یک عدد عملی برای ساختار منوی CNC را فراهم می کند:

جهت گيري لايه تابع:اکثر صفحه های منوی FANUC پنج تا هفت گزینه را در ردیف پایین ارائه می دهند. با هفت کلید، یک سطح منوی کامل در یک ردیف واحد بدون نیاز به حرکت "منوی بعدی" پوشش داده می شود.

منو های سلسله مراتبی:در صورت نیاز به گزینه های بیشتر، ساختارهای منوی FANUC از لایه های منوی فرعی استفاده می کنند که از طریق انتخاب کلید نرم تعیین شده قابل دسترسی هستند.طرح هفت کلید، عرض (تکنیک های کافی در هر سطح منوی) را با فضای نمایش (تکنیک ها به راحتی در بالای هر کلید قرار می گیرند) متعادل می کند.

سناریوهای کاربرد

خطای صفحه کلید نرم:CNC FANUC کلید های نرم غیر پاسخگو یا اشتباه ثبت شده را ایجاد می کند فشار کلید 3 به عنوان کلید 4 ثبت می شود یا کلید های خاص به طور کامل پاسخ نمی دهند. PCB کلید نرم A20B-8200-0590 شناسایی شده است.تعویض کلید درست را بازگردانده است.

بازسازی پنل اپراتور:یک پانل کاربری CNC FANUC پس از سال ها استفاده از تولید تحت نگهداری قرار می گیرد. صفحه کلید نرم A20B-8200-0590 جایگزین می شود تا مثبت،حس دقیق کلید و پاسخ سوئیچ در تمام هفت موقعیت.

سوالات عمومی

س1: آیا جایگزینی A20B-8200-0590 بر روی داده های CNC تأثیر می گذارد؟

نه. پی سی بی کلید نرم یک جزء رابط مکانیکی است. آن هیچ داده CNC ذخیره شده ندارد. جایگزینی A20B-8200-0590 بر پارامترهای CNC، برنامه ها یا هر تنظیماتی تأثیر نمی گذارد.بعد از نصب قطعات جایگزین، صفحه نمایش CNC بلافاصله کلید فشار را به درستی تشخیص می دهد.

سوال2: آیا A20B-8200-0590 مخصوص یک نسل خاص FANUC CNC است؟

سری A20B-8200 شامل چندین خط تولید CNC FANUC از جمله سیستم های عصر 0i-D است.مدل های خاص CNC سازگار با A20B-8200-0590 توسط مجموعه های پانل اپراتور که از این PCB کلید نرم استفاده می کنند تعیین می شوداز اسناد سخت افزاري پنل اپراتور تاييد کنيد

سوال 3: چه چیزی باعث شکست PCB های نرم می شود؟

صفحه کلید های نرم به دلیل فرسایش مکانیکی از کار می روند. تماس های سوئیچ های لمسی در زیر هر کلید در نهایت با فشار مکرر در طول سال های استفاده از تولید فرسایش می یابند.آلودگی از مه مایع خنک کننده یا مایعات تمیز کننده که به تماس های سوئیچ می رسد نیز باعث خرابی می شودآسیب جسمی ناشی از برخورد یکی دیگر از علل رایج است.

سوال 4: آیا می توان کلیدهای فردی را در A20B-8200-0590 جایگزین کرد یا باید کل تخته جایگزین شود؟

تعویض سوئیچ لمسی فردی نیاز به مهارت های تعمیر PCB در سطح قطعات دارد و برای کارگاه های تعمیر تخصصی امکان پذیر است.تعویض کامل صفحه (A20B-8200-0590) سریعتر است و در مقایسه با تعمیر قطعات تک سوئیچ نتیجه خوبی را ارائه می دهد..

س5: چگونه می توانم مشخص کنم که کدام شماره قطعه نرم صفحه کلید برای پنل FANUC من مورد نیاز است؟

شماره قطعه بر روی برچسب صفحه چاپ شده است که هنگام باز کردن صفحه جلو اپراتور قابل مشاهده است.مقایسه شماره قطعات صفحه نصب شده با لیست قطعات یدکی پنل اپراتور در کتابچه راهنمای سخت افزاری پنل اپراتور FANUC برای مدل خاص CNC.
