A20B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I

محل منبع ژاپن
نام تجاری FANUC
گواهی CE ROHS
شماره مدل A20B-8200-0541
جزئیات محصول
وضعیت:
جدید / استفاده شده
شماره مورد:
A20B-8200-0541
مبدا:
ژاپن
گواهی:
CE
برجسته کردن:

برد PCB فنوک A20B,a20b صفحه مدار cnc,صفحه مدار pcb cnc

,

a20b cnc circuit board

,

pcb cnc circuit board

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1 عدد
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
0-3 روز
شرایط پرداخت
T/T، پی پال، وسترن یونیون
قابلیت ارائه
100 عدد در روز
توضیحات محصول

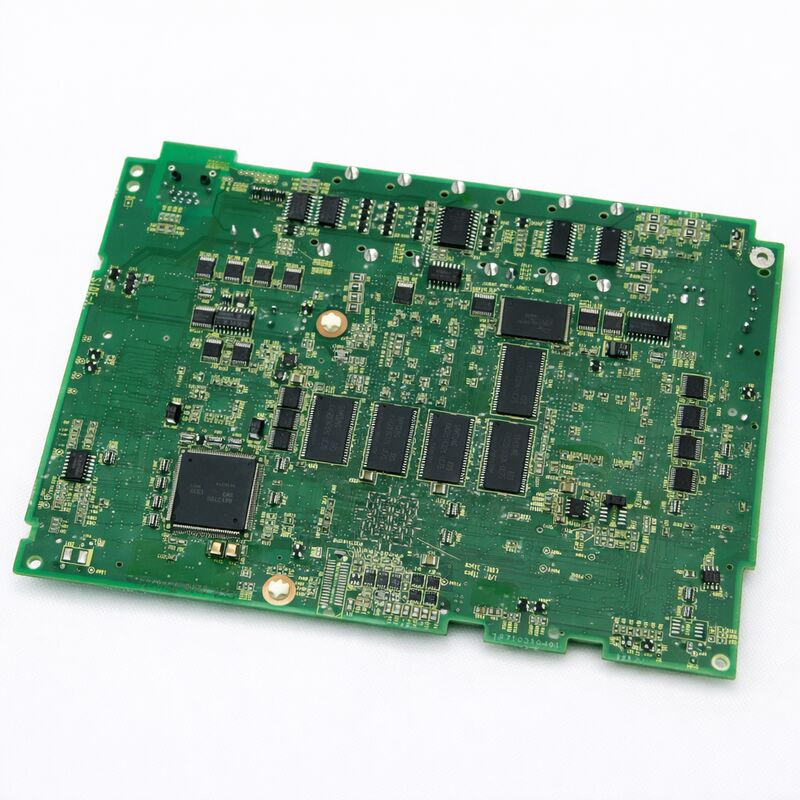

A20B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541
هیئت کنترل مرکزی برای کنترل کننده های CNC 0i-TD / 0i-MD، سری A20B-8200، ژاپن
مرور کلی
درFANUC A20B-8200-0541صفحه اصلی نسل A1 برای کنترل کننده های CNC سری 0i-D است.0i-D سیستم CNC سطح متوسط اصلی FANUC است که برای تولید ماشین آلات طراحی شده است که بزرگترین بخش پایگاه CNC نصب شده در جهان را تشکیل می دهداین شامل چرخ دو یا سه محور، مراکز ماشینکاری با سه یا چهار محور، مراکز کوچک چرخ و آسیاب های مستقل است.
نام A1 نسل اصلی سخت افزار صفحه اصلی 0i-D را نشان می دهد. FANUC بازنگری های سخت افزاری A3 و A5 بعدی را با در دسترس بودن پیشرفت های کامپوننت معرفی کرد.از منظر نرم افزار، تمام بازنگری های سخت افزاری همان نرم افزار 0i-D را اجرا می کنند و رفتار CNC یکسان را تولید می کنند. برای جایگزینی قطعات یدکی،صفحه A1 انتخاب مناسب برای ماشین آلات در اصل مجهز به سخت افزار A1 است..
مشخصات کلیدی
CNC سازگار سری FANUC 0i-D (0i-MD، 0i-TD)
بازبینی سخت افزار A1
رابط سرو FSSB (Fiber-optic Serial Servo Bus)
رابط اسپیندل اسپندل سریال (JA7x)
شبکه اترنت جاسازی شده
اتوبوس I/O لینک I/O
ماژول های پلاگین کارت محور، FROM/SRAM، کارت های گزینه ای
نیاز به پشتیبان گیری SRAM بله قبل از تعویض
وضعیت در دسترس ️ بازسازی شده، آزمایش شده
منشاء ژاپن
معماری Oi-D ️ آنچه که هیئت مدیره اصلی مدیریت می کند
0i-D از يک ساختار بوردي متداول استفاده ميکنه که تقريبا تمام توابع کنترل رو در يک بوردي اصلي واحد جمع ميکنهبرخلاف نسل های قبلی FANUC که توابع را در چندین تخته در قفسه های بزرگ توزیع می کردند.
  • ارتباطات FSSB:مدار اپتیک FSSB صفحه اصلی با تمام تقویت کننده های سرو از طریق پیوندهای سریال فیبر نوری با سرعت بالا ارتباط برقرار می کندو داده های بازخورد برای هر محور سرو به طور همزمان.
  • رابط اسپیندل سریال:تقویت کننده اسپینل از طریق یک پیوند سریال اسپینل (جامع JA7A) با صفحه اصلی ارتباط برقرار می کند و دستورات سرعت ، درخواست جهت گیری اسپینل و داده های بازخورد را انتقال می دهد.
  • اترنت جاسازی شده:پورت ادغام شده اترنت از عملیات DNC، اتصال MTConnect و عملکردهای سرور وب CNC بدون نیاز به کارت های ارتباطی جداگانه پشتیبانی می کند.
  • پيوند I/O:مدیریت I / O ابزار ماشین از جمله سوئیچ های محدودی، تنظیم کننده ابزار، سیگنال های قفل درب و کنترل مایعات خنک کننده از طریق اتوبوس سریالی I / O Link متصل به ماژول های توزیع شده I / O.
روش جایگزینی مراحل کلیدی
  1. پشتیبان گیری SRAM:قبل از برداشتن تخته، تمام داده های SRAM را از طریق صفحه بوت CNC، ضبط پارامترها، برنامه نردبان PMC، داده های جابجایی ابزار، سیستم های مختصات کار و برنامه های ذخیره شده ذخیره کنید.
  2. فهرست ماژول:تمام ماژول های پلاگین نصب شده در صفحه اصلی (کارت کنترل محور، ماژول FROM/SRAM، ماژول های اختیاری) را برای انتقال به صفحه جایگزین مستند کنید.
  3. مبادله فیزیکی:برق رو خاموش کن، منتظر تخليه خازن باش، خودت رو زمين کن، ماژول ها رو از تخته ي اصلي بردار، روي تخته ي جايگزين نصبشون کن، بعد تخته ي جايگزين رو نصب کن.
  4. SRAM Restore:در حالت بوت و بارگذاری پشتیبان SRAM از کارت حافظه یا PC، تایید بارگذاری موفقیت آمیز داده ها.
  5. تأیید عملکردی:قدرت به کار عادی و بررسی پاسخ تمام محورها، آمادگی پیچ، اجرای PMC و حالت I / O صحیح.
پرسش های مکرر
سوال 1: پس از تعویض A20B-8200-0541 ، CNC در هنگام راه اندازی یک آلارم سیستم "سری 900" نشان می دهد. این چه معنایی دارد؟
آژیرهای سیستم سری 900 به طور معمول بعد از تعویض صفحه اصلی، خطاهای پیکربندی سخت افزاری را نشان می دهند.بررسی کنید که ماژول های پلاگین به طور کامل نشسته و سعی کنید روش SRAM بازگرداندن دوباره از حالت بوتاگر آژیر همچنان به کار می رود، به شماره آژیر خاص در راهنمای تعمیر و نگهداری FANUC سری 0i-D (B-64305EN) مراجعه کنید.
سوال2: آیا می توان A20B-8200-0541 (بازبینی A1) را با یک صفحه اصلی A3 یا A5 بازبینی شده جایگزین کرد؟
بازنگری های سخت افزاری بعدی (A20B-8200-0847 برای A3 ، A20B-8200-0849 برای A5) جایگزین های کاربردی سازگار برای صفحه A1 در ماشین های 0i-D هستند.روش پشتیبان گیری و بازگرداندن داده های SRAM یکسان است. مطابقت را با تامین کننده قطعات خود در مورد تجدید نظر خاص و واحد کنترل ماشین / نسخه نرم افزار تأیید کنید.
Q3: دستگاه 0i-D بلافاصله پس از تعویض صفحه اصلی "آلارم FSSB" را نشان می دهد. تمام تقویت کننده های سرو فعال هستند. چه چیزی باید بررسی شود؟
هشدار FSSB پس از تعویض صفحه به طور معمول نشان می دهد که اتصالات فیبر نوری FSSB قطع شده یا آلوده شده اند.بررسی هر اتصال فیبر FSSB در هر دو صفحه اصلی (کانکتورهای COP10A) و انتهای تقویت کننده، اطمینان از قرار دادن کامل و قفل مناسب. فیبر تمیز با پارچه خشک بدون فلش اگر آلودگی قابل مشاهده باشد.
سوال 4: این یک ماشین 0i-TD (گرد) است. آیا A20B-8200-0541 برای هر دو پیکربندی 0i-TD و 0i-MD کار می کند؟
سخت افزار صفحه اصلی A20B-8200-0541 برای هر دو پیکربندی 0i-TD و 0i-MD مشترک است.تفاوت عملکردی در نرم افزار کنترل CNC ذخیره شده در ماژول FROM و تنظیمات پارامتر در SRAM است. اطمینان حاصل کنید که ماژول FROM / SRAM دارای نرم افزار پیکربندی مناسب برای برنامه شما است.
سوال 5: فرآیند پشتیبان گیری و بازگرداندن SRAM کامل برای یک دستگاه 0i-D معمولی چقدر طول می کشد؟
برای ماشین های تولید معمولی با اندازه متوسط PMC و چندین برنامه ذخیره شده، عملیات پشتیبان 3-10 دقیقه طول می کشد و عملیات بازگرداندن مدت زمان مشابهی را طول می کشد.بررسي اطلاعات 5 تا 15 دقيقه اضافه ميکنهزمان پشتیبان گیری / بازگرداندن به طور کلی بین 20-40 دقیقه برای تکنسین های آماده با استفاده از کارت های حافظه شناخته شده است.
