A20B-8200-0392 صفحه PCB فانوک A20B82000392 A2OB-82OO-O392

FANUC A20B-8200-0392 | برد اصلی ZERO i-C / 0i-C وایستگاه کنترل CNC سری 0i-C

هسته واحد کنترل 0i-C

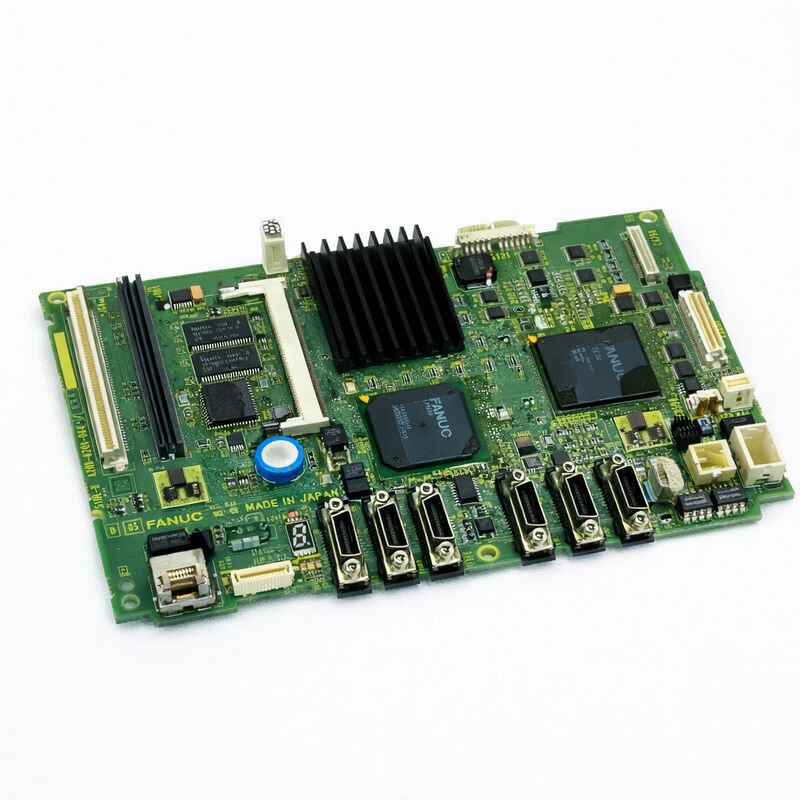

A20B-8200-0392 برد اصلی PCB برای CNC سری 0i-C (ZERO i-C) FANUC است - برد مرکزی واحد کنترل 0i-C. این برد پلتفرم است: پایه ای که ماژول CPU، ماژول های حافظه، بردهای ارتباطی سروو، ماژول های نمایشگر و PCB های آپشن روی آن نصب می شوند. هنگامی که این برد خراب می شود، کل کنترل CNC با آن از کار می افتد.

FANUC 0i-C (ZERO i-C) پلتفرم CNC فشرده و مقرون به صرفه FANUC برای نسلی بود که سروو دیجیتال کامل و ارتباط FSSB را به دستگاه های تراش CNC کوچک تا متوسط، مراکز ماشین کاری و دستگاه های تراش-فرز آورد. دستگاه های ساخته شده بر روی این پلتفرم در طول دهه 2000 و اوایل دهه 2010 هنوز به تعداد زیاد در حال تولید فعال هستند. A20B-8200-0392 برد اصلی PCB است که نسل سخت افزار این کنترل را تعریف می کند و تعیین می کند که کدام بردهای جانبی، ماژول های حافظه و کارت های آپشن را می توان در آن پیکربندی استفاده کرد.

مشخصات کلیدی

0i-C در مقابل 0i-D - چرا نسل مدل مهم است

A20B-8200-0392 یک برد 0i-C است. برد اصلی PCB 0i-D از شماره قطعات متفاوتی در خانواده A20B-8200 استفاده می کند (مانند A20B-8200-0843 برای نوع A3U 0i-D). بردهای اصلی مدل C و مدل D قابل تعویض نیستند - تعاریف کانکتور، فرمت های ماژول حافظه و سازگاری بردهای آپشن بین دو نسل متفاوت است. قبل از سفارش، تأیید کنید که کنترلر نصب شده 0i-C است از صفحه اطلاعات سیستم آن یا از مستندات دستگاه.

انتقال بردهای پلاگین در تعویض مشابه

A20B-8200-0392 فقط شاسی برد اصلی است - ماژول های حافظه (SRAM، FROM)، بردهای ارتباطی سروو و PCB های آپشن اجزای جداگانه ای هستند. در تعویض برد اصلی مشابه، این بردهای پلاگین معمولاً می توانند از برد خراب به برد جایگزین منتقل شوند و پارامترهای CNC و داده های برنامه ای را که حاوی آن هستند بازیابی کنند. اگر رویدادی که باعث خرابی برد اصلی شده است، بردهای پلاگین را نیز آسیب رسانده باشد، باید آنها را جداگانه تهیه کرد.

وضعیت باتری پشتیبان SRAM را قبل از شروع بررسی کنید - اگر باتری در وضعیت نامناسبی قرار دارد، تعویض برد اصلی خطر از دست دادن داده های SRAM را در صورت تخلیه باتری در حین تعویض به همراه دارد.

سوالات متداول

س1: A20B-8200-0392 چیست و چه کاری انجام می دهد؟

این برد اصلی PCB - برد پلتفرم - برای CNC سری 0i-C (ZERO i-C) FANUC است. این برد پایه واحد کنترل است که ماژول های CPU، ماژول های حافظه، بردهای ارتباطی سروو و کارت های آپشن روی آن نصب می شوند. هنگامی که این برد خراب می شود، واحد کنترل غیرفعال می شود. تعویض آن ساختار سخت افزاری را که تمام بردهای دیگر در واحد کنترل به آن وابسته هستند، بازیابی می کند.

س2: آیا تعویض A20B-8200-0392 نیاز به پشتیبان گیری از پارامترهای CNC دارد؟

پارامترهای CNC، برنامه ها و داده های ابزار در ماژول SRAM (یک برد پلاگین) ذخیره می شوند، نه در برد اصلی PCB. اگر ماژول SRAM سالم باشد و به برد اصلی جایگزین منتقل شود، داده های آن حفظ می شود. قبل از شروع تعویض، باتری SRAM را سالم بررسی کنید تا از عدم از دست دادن داده در حین تعویض اطمینان حاصل کنید. اگر رویداد اصلی به ماژول SRAM آسیب رسانده است، از آخرین پشتیبان موجود بازیابی کنید.

س3: آیا می توان از A20B-8200-0392 در سیستم 0i-D یا 0i-F استفاده کرد؟

خیر. 0i-C و 0i-D/0i-F نسل های سخت افزاری متفاوتی با شماره قطعات برد اصلی متفاوت، چیدمان کانکتورها و سازگاری بردهای پلاگین هستند. A20B-8200-0392 یک برد اصلی 0i-C است - با پلتفرم های 0i-D یا جدیدتر سازگار نیست.

س4: کنترلر روشن می شود و صفحه بوت نمایش داده می شود اما به عملیات عادی ادامه نمی دهد. آیا این برد اصلی است؟

توقف صفحه بوت در سیستم های 0i-C بیشتر نشان دهنده مشکل ماژول FROM یا SRAM است - محتوای FROM خراب، ماژول حافظه غیرقابل خواندن، یا داده های پارامتر نامعتبر. به منوی بوت دسترسی پیدا کنید و وضعیت ماژول FROM را بررسی کنید. اگر تأیید FROM با شکست مواجه شد، ماژول حافظه نیاز به توجه دارد. این معمولاً یک مشکل برد پلاگین است تا یک نقص برد اصلی.

س5: A20B-8200-0392 از کجا تهیه می شود؟

از طریق بازار پس از فروش CNC 0i-C FANUC - متخصصان برد اصلی 0i-C و فروشندگان قطعات CNC قدیمی FANUC. شماره قطعه دقیق A20B-8200-0392 (نه یک نوع 0i-D مجاور یا سایر انواع 0i-C) را از برچسب برد نصب شده تأیید کنید. در صورت نیاز کنترل به سطح نرم افزار خاص، اطلاعات مربوط به نسخه سفت افزار برد را درخواست کنید.
