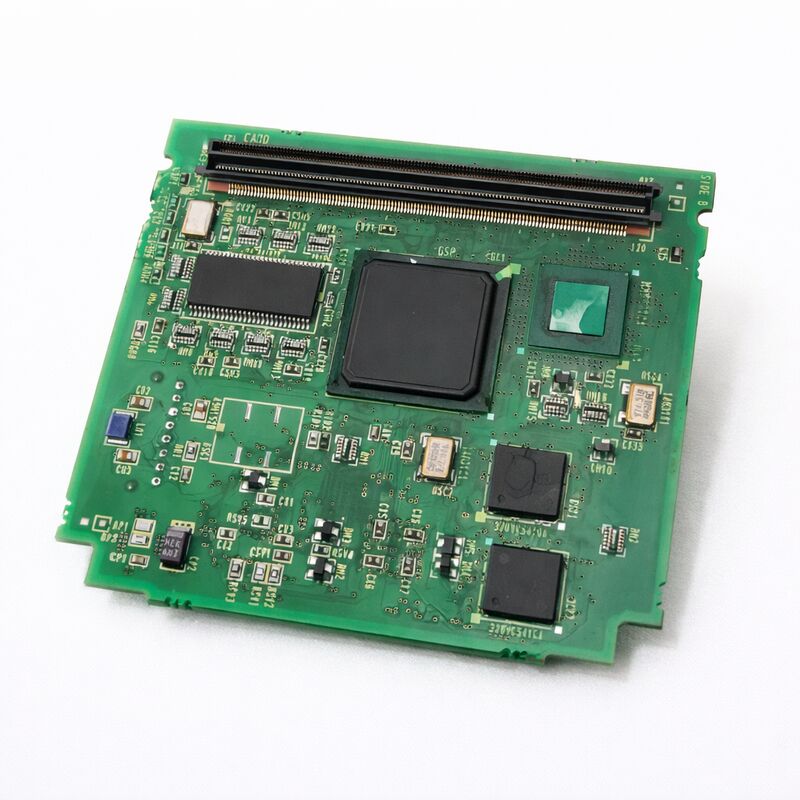

A20B-8200-0360 Fanuc PCB Board A20B82000360 A2OB-82OO-O36O

FANUC A20B-8200-0360 | ماژول کنترل سروو 4 محوره — FANUC 0i-C CNC

کنترل سروو 4 محوره در پلتفرم 0i-C

A20B-8200-0360 ماژول کنترل سروو 4 محوره برای پلتفرم CNC 0i-C FANUC است — PCB که خروجی فرمان سروو و پردازش بازخورد را برای حداکثر چهار محور کنترل شده در واحد کنترل 0i-C مدیریت می کند. در معماری داخلی 0i-C، این ماژول بین برد CPU اصلی و سیستم تقویت کننده سروو قرار می گیرد: دستورات حرکت محور را از مرحله درون یابی CNC پردازش می کند و رابط ارتباطی سروو را به سیستم درایو مدیریت می کند.

تعیین 4 محوره، ظرفیت عملکردی ماژول را تعریف می کند و نقطه بررسی سازگاری اصلی برای جایگزینی است. یک ماژول سروو متفاوت با تعداد محور متفاوت — مانند یک نوع 2 محوره یا 3 محوره در همان خانواده A20B-8200 — در معماری محور کنترل، موقعیت متفاوتی را ارائه می دهد و بدون تغییرات پیکربندی CNC قابل جایگزینی نیست. قبل از تهیه جایگزین، برچسب ماژول نصب شده را برای اطمینان از مشخصات 4 محوره تأیید کنید.

مشخصات کلیدی

زمینه 0i-C

FANUC 0i-C پلتفرم CNC فشرده FANUC برای نسلی بود که سروو دیجیتال کامل را با ارتباط FSSB در یک بسته مقرون به صرفه برای ماشین ابزار CNC کوچک تا متوسط معرفی کرد. سخت افزار کنترل 0i-C هنوز در تعداد زیادی از ماشین های تراش CNC، مراکز ماشین کاری و ماشین های تراش-فرز فعال که در دهه 2000 و اوایل دهه 2010 تولید شده اند، یافت می شود.

هنگامی که ماژول کنترل سروو در 0i-C دچار نقص می شود، محورهای آسیب دیده کنترل را از دست می دهند — CNC معمولاً هشدارهای ارتباطی سروو یا FSSB را در محورهایی که از طریق این ماژول عبور می کنند، تولید می کند.

نکته سفت افزار

لیست های خدمات برای A20B-8200-0360 نشان می دهد که انتخاب سفت افزار یا سری ممکن است برای جایگزینی مرتبط باشد. ماژول ممکن است سفت افزاری داشته باشد که مخصوص نسخه پلتفرم 0i-C یا پیکربندی محور باشد. قبل از نصب جایگزین، با تامین کننده تأیید کنید که سفت افزار ماژول با نسخه خاص 0i-C نصب شده در دستگاه سازگار است.

این امر به ویژه اگر دستگاه از زمان ساخت اصلی به روز رسانی نرم افزاری داشته باشد، مرتبط است.

سوالات متداول

س1: منظور از تعیین 4 محوره در عمل چیست؟

این بدان معناست که این ماژول ارتباط سروو را برای چهار محور دستگاه به طور همزمان کنترل می کند. در یک مرکز ماشین کاری معمولی 0i-C، این چهار محور با X، Y، Z و یک محور چهارم (مانند یک محور خطی یا چرخشی چهارم) مطابقت دارند. این ماژول توزیع فرمان محور و پردازش بازخورد موقعیت را برای هر چهار محور به طور همزمان مدیریت می کند. یک نوع با تعداد محور متفاوت از سری A20B-8200 بدون تغییرات پیکربندی محور CNC قابل جایگزینی نیست.

س2: چه علائمی نشان دهنده خرابی این ماژول است؟

هشدارهای ارتباطی سروو یا FSSB که چندین محور را به طور همزمان تحت تأثیر قرار می دهند — به ویژه هر چهار محوری که از طریق این ماژول عبور می کنند — الگوی خرابی مشخصه است. اگر یک محور منفرد دچار نقص شود در حالی که محورهای دیگر عادی باقی می مانند، نقص بیشتر در تقویت کننده، موتور یا کابل انکودر محور خاص است. از دست دادن هر چهار محور به طور همزمان هنگام روشن شدن، بدون نقص سیم کشی، به ماژول کنترل سروو اشاره دارد.

س3: آیا تعویض A20B-8200-0360 نیاز به تغییر پارامترهای CNC دارد؟

برای جایگزینی مشابه 4 محوره با سفت افزار مطابق، معمولاً هیچ تغییری در پارامترهای محور مورد نیاز نیست — پارامترهای سروو و تنظیمات نوع موتور در حافظه SRAM CNC ذخیره می شوند و تحت تأثیر تعویض ماژول قرار نمی گیرند. اگر جایگزین دارای نسخه سفت افزار متفاوتی باشد، ممکن است مراحل اضافی راه اندازی مورد نیاز باشد. قبل از نصب، سازگاری سفت افزار را با تامین کننده تأیید کنید.

س4: آیا می توان از انواع A20B-8200 با تعداد محور متفاوت به عنوان جایگزین استفاده کرد؟

خیر. خانواده A20B-8200 شامل ماژول های کنترل سروو با ظرفیت های محور متفاوت برای پیکربندی های مختلف 0i-C است. جایگزینی ماژول با تعداد محور متفاوت، مسیریابی محور کنترل را تغییر می دهد و نیاز به پیکربندی مجدد پارامترهای محور CNC دارد — این یک جایگزینی مستقیم نیست. همیشه مشخصات 4 محوره را مطابقت دهید و شماره قطعه کامل A20B-8200-0360 را تأیید کنید.

س5: A20B-8200-0360 از کجا تهیه می شود؟

از طریق بازار پس از فروش CNC FANUC 0i-C — متخصصان ماژول سروو 0i-C و فروشندگان قطعات CNC FANUC. شماره قطعه کامل را تأیید کنید و از تامین کننده بخواهید سازگاری سفت افزار را با نسخه خاص 0i-C در دستگاه تأیید کند. هنگام نصب، به مدیریت ایمن ESD نیاز است.
