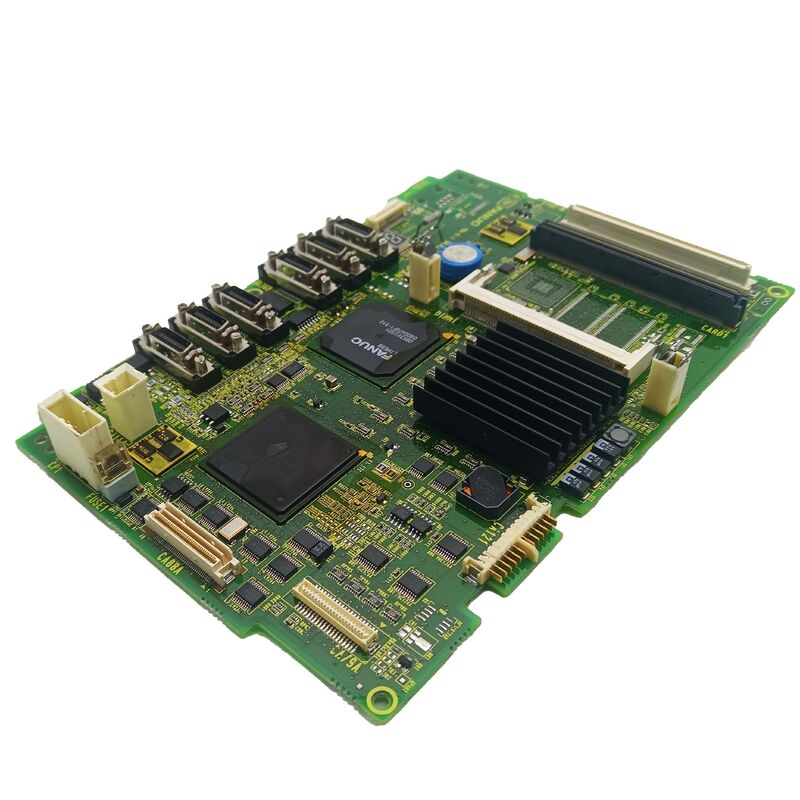

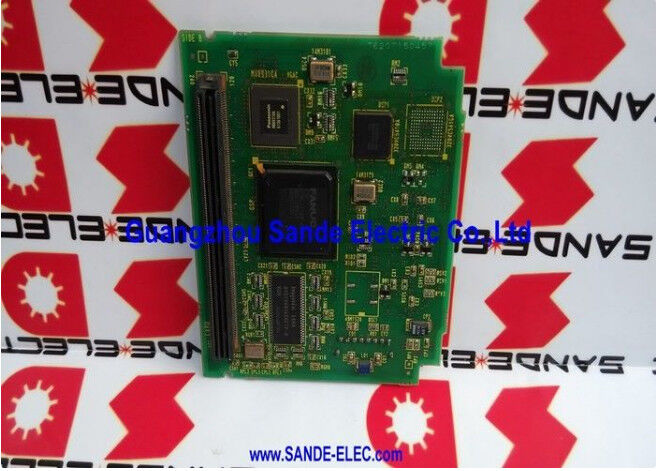

FANUC A20B-8200-0011. اصلی CPU کنترل صفحه نمایش گرافیکی PCB A20B-8200 سری, استاد کنترل کننده صفحه نمایش CNC, Cross-Reference A350-8200-T018, ژاپن منشأ
مرور کلی
درFANUC A20B-8200-0011یک تخته با نقش است که به راحتی از نام خود را به دست کم می گیرد "گرافیک صفحه نمایش کنترل PCB" ثانویه به نظر می رسد، اما در یک ماشین CNC کار،یک صفحه نمایش شکست خورده به طور موثر یک دستگاه است که نمی تواند اجرا شود.
عامل نمی تواند موقعیت محور را ببیند، نمی تواند پیام های هشدار را بخواند، نمی تواند برنامه ها را هدایت کند، نمی تواند سرعت اسپینل یا کنترل تغذیه را بررسی کند. حتی اگر سیستم سرو و PMC به طور کامل کار کنند،یک دستگاه با یک صفحه خالی یا خراب شده برای تولید متوقف شده است.
The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).
در نسل های قبلی FANUC CNC، توابع گرافیکی به طور معمول توسط زیربورد های گرافیکی جداگانه و اختصاصی بدون عملکرد CPU خودشان اداره می شدند.نسل A20B-8200 نشان دهنده حرکت FANUC به سمت سخت افزار کنترل صفحه نمایش یکپارچه تر است، قرار دادن اطلاعات CPU به طور مستقیم بر روی صفحه نمایش گرافیکی خود.
The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.
داشتن هر دو شماره مرجع در دسترس، تهیه قطعات را ساده می کند زیرا برخی از اسناد و سیستم های قطعات FANUC از یک نام استفاده می کنند در حالی که دیگران از دیگری استفاده می کنند.
مشخصات کلیدی
| پارامتر |
ارزش |
| مرجع متقابل |
A350-8200-T018 |
| عملکرد |
پردازنده اصلی + کنترل صفحه نمایش گرافیکی |
| معماری |
کنترل کننده صفحه نمایش اصلی (مراقبت از ماژول های فرعی) |
| سری |
A20B-8200 |
| وضعیت |
در دسترس ️ بازسازی شده، آزمایش شده |
| منشاء |
ژاپن |
معنی "گرافیک اصلی CPU" در عمل
توصیف این برد به عنوان "CPU اصلی گرافیک" به طراحی دو تابع آن در معماری نمایش FANUC اشاره دارد. در یک CNC FANUC با چندین صفحه پردازش گرافیک،معمولاً یک سلسله مراتب وجود دارد: صفحه گرافیک اصلی CPU (مانند A20B-8200-0011) داده های نمایش سطح بالا را از پردازنده کنترل CNC دریافت می کند، تفسیر می کند که کدام عناصر صفحه نمایش باید ارائه شوند،و دستورات ارائه را به ماژول های زیر گرافیکی که بخش های خاصی از خروجی نمایش را مدیریت می کنند توزیع می کند.
این معماری کنترل کننده اصلی به یک هدف عملی خدمت می کند.
پردازنده کنترل اصلي سي ان سي به اندازه کافي براي اداره حلقه هاي سرو کار داره، اجرا کردن مداخله، اسکن منطق نردبان سي ان سي،و وضعیت سیستم نظارت .
پردازنده صفحه نمایش در A20B-8200-0011 وظیفه مداوم نگهداری صفحه نمایش اپراتور را با داده های فعلی ، مستقل از اینکه CPU اصلی کنترل مشغول است ، انجام می دهد.
وقتی این صفحه خراب شود، عواقب آن بستگی به این دارد که کدام یک از توابع آن اول خراب شود.که منجر به یک صفحه نمایش کاملا خالی یا استاتیک می شود. اگر عملکرد کنترل گرافیکی شکست بخورد، نمایشگر ممکن است داده های رمزنگاری شده یا تنها محتوای جزئی را نشان دهد.
دانستن اینکه چه نوع خرابی رخ داده است به مهندس تعمیر و نگهداری کمک می کند تا اولویت بندی کنددر حالی که یک صفحه نمایش جزئی خراب ممکن است نشان می دهد یا این تخته یا یک ماژول زیر گرافیکی.
تشخیص خطای نمایش داده شده ️ جدا کردن A20B-8200-0011
تشخیص خطا صفحه نمایش CNC مستلزم کار از طریق زنجیره سیگنال از پردازنده اصلی کنترل CNC تا صفحه نمایش است:
مرحله ي اول:تایید اینکه آیا دیگر توابع CNC در حال کار هستند. اگر محورها به دستورات jog پاسخ می دهند (حتی بدون دیدن صفحه نمایش) ، پیچ شروع می شود، و PMC عملکردهای ماشین را اجرا می کند،قسمت کنترل کار می کند خطا در زنجیره نمایش است.
مرحله دوم:منبع برق و روشنایی پس زمینه واحد نمایش را بررسی کنید (برای صفحه نمایش LCD). یک صفحه نمایش که تاریک است اما دارای یک روشنایی پس زمینه گرم است، روشن می شود اگر حتی با قدرت روشنایی پس زمینه مناسب، هیچ تصویری ظاهر نشود.دستگاه های الکترونیکی نمایش یا سیگنال صفحه نمایش دچار خرابی شده اند..
مرحله سوم:اگر یک صفحه نمایش تست یا پیام راه اندازی به طور معمول در زمان روشن شدن ظاهر شود و هیچ چیزی ظاهر نشود، A20B-8200-0011 خروجی نمایش خود را آغاز نکرده است.این الگوی به احتمال زیاد به صفحه گرافیکی اصلی CPU اشاره دارد.
مرحله چهارم:اگر برخی از عناصر صفحه نمایش به درستی نشان داده شوند (به عنوان مثال برچسب های کلید نرم) اما مناطق دیگر خالی یا خراب هستند،ماژول فرعی گرافیکی که با منطقه نمایش تحت تاثیر قرار می گیرد ممکن است منبع خطا باشد و نه صفحه گرافیک اصلی CPU.
بدون از دست دادن اطلاعات با تعویض صفحه نمایش
یکی از جنبه های مطمئن کننده ی تعویض A20B-8200-0011 این است که این صفحه هیچ داده ای مخصوص به ماشین را شامل نمی شود.هیچ جابجایی ابزار در صفحه کنترل صفحه نمایش گرافیکی ذخیره نمی شود.
تمام این داده ها در ماژول های FROM و SRAM CNC قرار دارند که در صفحه اصلی CPU قرار دارند و با تعویض صفحه گرافیکی تحت تاثیر قرار نمی گیرند.
بنابراین تعویض صفحه نمایش یکی از تمیزترین روش های نگهداری در دسترس است. به طور فیزیکی صفحه را تعویض کنید، قدرت را اعمال کنید و صفحه نمایش را تأیید کنید.هیچ دنباله ای برای بررسی پارامتر وجود نداردفقط مطمئن شوید که صفحه نمایش به درستی در صفحات مختلف نمایش CNC نشان می دهد.
سوالات عمومی
Q1: پنل کاربری CNC یک صفحه نمایش کاملا خالی در زمان روشن شدن دارد، اما محورهای ماشین به طور طبیعی به ورودی های jog از صفحه کلید پاسخ می دهند. آیا این تایید می کند که A20B-8200-0011 شکست خورده است؟
محورهای عملیاتی با وجود یک صفحه خالی به شدت پشتیبانی از یک خطای زیر سیستم نمایش به جای یک خطای صفحه کنترل اصلی.اندازه گیری ولتاژ منبع برق نمایشگر اگر قابل دسترسی باشد).
اگر واحد نمایش روشن است اما هیچ تصویری نشان داده نمی شود، صفحه کنترل نمایش مظنون اصلی است.همچنین اتصال کابل بین صفحه نمایش و واحد نمایش را بررسی کنید ️ یک کابل نمایش گشاده همان علائم یک صفحه نمایش شکست خورده را با هزینه صفر تولید می کند.
س2: آیا A20B-8200-0011 قابل تعویض با نوع مجاور A20B-8200-0010 است؟
این دو شماره قطعات، انواع تخت های نزدیک اما متمایز در خانواده A20B-8200 هستند. آنها ممکن است به پیکربندی های مختلف CNC یا سطوح تجدید نظر نرم افزار خدمت کنند.
قبل از جایگزینی یکی با دیگری، از مستندات مرجع رسمی FANUC تأیید کنید که -0010 و -0011 به عنوان قابل تعویض برای دستگاه خاص CNC ذکر شده اند.جایگزینی یک نوع ناسازگار می تواند منجر به شکست در راه اندازی صفحه نمایش یا نمایش نادرست صفحه نمایش حتی با تخته جایگزین به طور کامل کاربردی شود.
سوال 3: صفحه نمایش نمایش وضعیت CNC را نشان می دهد اما عملکرد پیش نمایش مسیر ابزار گرافیکی یک منطقه کاملا خالی را نشان می دهد. آیا این A20B-8200-0011 است؟
شکست انتخابی از نمایش فقط مسیر ابزار گرافیکی در حالی که تمام صفحه نمایش حالت شخصیت (پارامترها، آفست،لیست برنامه) نقاط صحیح به عملکرد ارائه گرافیک به جای عملکرد اصلی CPU هستند .
این الگوی ممکن است به جای ماژول اصلی A20B-8200-0011، به عنوان ماژول فرعی گرافیکی نشان دهد، بسته به معماری نمایش خاص.
A20B-8200-0011 هنوز هم ارزش بررسی دارد اگر تعویض زیر ماژول مشکل را حل نکند.
سوال 4: چگونه A20B-8200-0011 پس از تعویض قبل از بازگشت ماشین به تولید آزمایش می شود؟
به طور سیستماتیک از طریق هر یک از صفحات نمایش CNC حرکت کنید: موقعیت، برنامه، OFFSET / SETTING، پارامترهای سیستم، تاریخچه پیام / هشدار، GRAPH (نمونه مسیر ابزار) ،و هر گونه صفحه نمایش سفارشی سازنده ماشین.
اطمینان حاصل کنید که هر صفحه به درستی بارگذاری می شود، هنگام تغییر داده ها (تغییر پارامتر و بررسی به روز رسانی صفحه) تازه می شود و هنگام تغییر صفحات به آرامی تغییر می کند.تست تابع MDI برای تایید کلید زدن بر روی صفحه نمایش.
یک تخته که از این بررسی کامل در صفحه مرور عبور می کند بعید است که دارای هر گونه نقص نمایش باقی مانده باشد.
سوال 5: آیا A20B-8200-0011 می تواند در سطح قطعات پس از آسیب الکتریکی تعمیر شود؟
تعمیرات در سطح قطعات توسط مراکز تعمیرات متخصص FANUC با تجهیزات مناسب امکان پذیر است.و در برخی موارد نوسان دهنده یا مدار ساعت شکست.
یک IC CPU نمایشگر کاملاً شکست خورده به طور معمول با هزینه اقتصادی قابل تعمیر نیست.خرابی های جزئی در حالی که برخی از عملکردهای نمایش کار می کنند و برخی دیگر کار نمی کنند اغلب به دلیل IC های محیطی خاص است که می تواند جایگزین شود.
برای ماشین های تولید حیاتی که هزینه زمان توقف بالا است، استفاده از یک واحد مبدل از قبل آزمایش شده در حالی که اصلی تعمیر می شود، عملی ترین رویکرد است.
