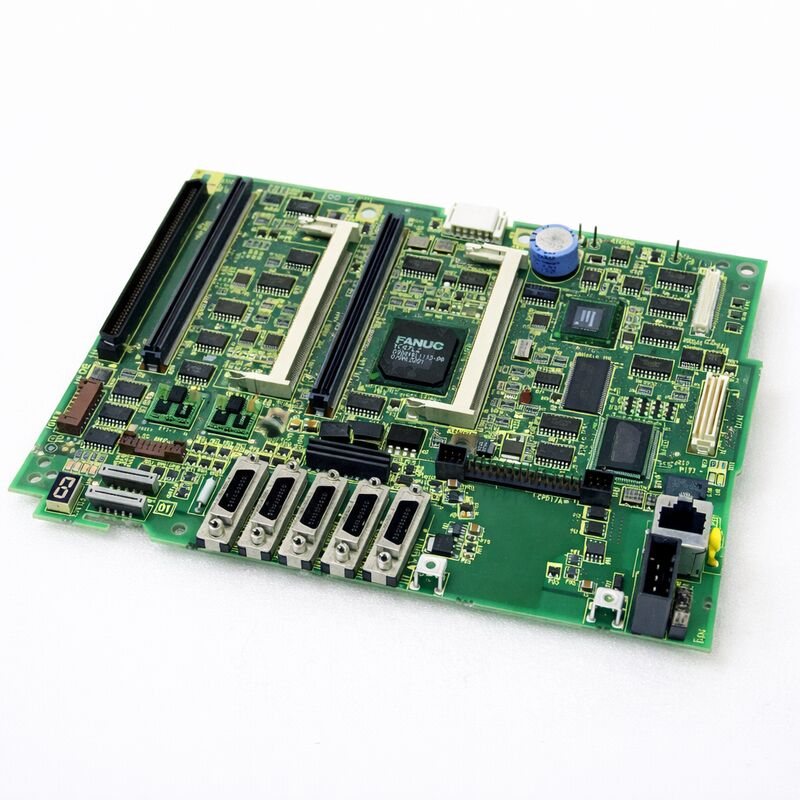

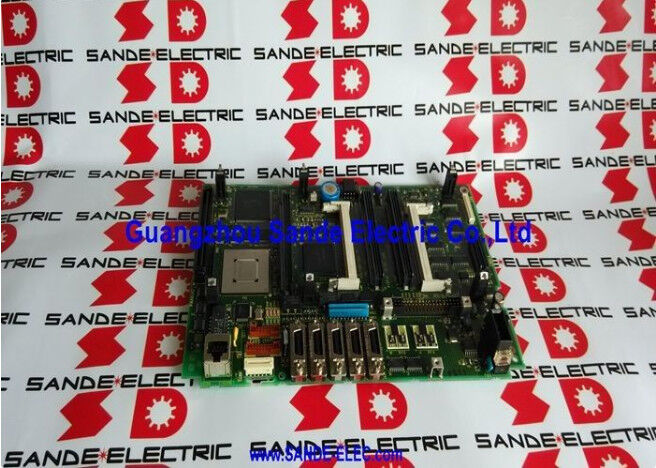

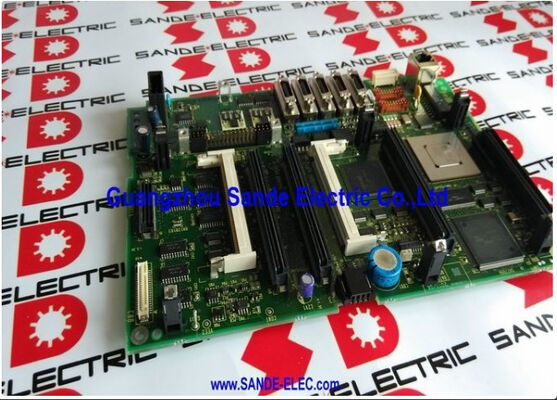

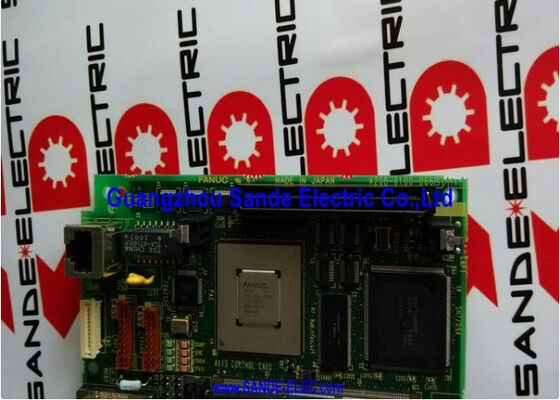

FANUC A20B-8101-0401 | برد اصلی A5 برای سری 30i/31i/32i-A — بدون عملکرد PC، نصب واحد LCD/MDI، مبدا ژاپن

مرور کلی

برد FANUC A20B-8101-0401 برد اصلی یکی از توانمندترین نسل‌های CNC فنک است. سری 30i/31i/32i-A نشان‌دهنده سطح عملکرد بالای سری i فنک است — کنترلرهایی که برای ماشین‌های پیچیده، چند مسیره و چند محوره ساخته شده‌اند. مراکز ماشین‌کاری پنج محوره.

مراکز تراشکاری ترکیبی. ماشین‌های سنگ‌زنی دنده. خطوط FMS چند پالت. اینها ماشین‌هایی هستند که خانواده 30i/31i/32i در آنها قرار دارد.

نام A5 به بازبینی سخت‌افزار این برد در چرخه عمر محصول سری 30i/31i/32i-A اشاره دارد.

این برد جایگزین انواع بردهای اصلی قبلی شده و به‌روزرسانی‌های سخت‌افزاری فنک را برای رفع نیازهای قابلیت اطمینان و سازگاری که در طول استقرار میدانی نسخه‌های قبلی انباشته شده‌اند، در خود جای داده است.

هنگامی که فنک یک نوع برد اصلی به‌روزرسانی شده مانند A5 را منتشر می‌کند، معمولاً جایگزین تمام انواع قبلی می‌شود — بنابراین A20B-8101-0401 نه تنها به عنوان جایگزینی مشابه برای نسل سخت‌افزار دقیق خود عمل می‌کند، بلکه به عنوان جایگزین مناسب برای نسخه‌های قبلی برد اصلی در خانواده 30i/31i/32i-A نیز عمل می‌کند.

مشخصه "بدون عملکرد PC" یک جزئیات مهم خرید است.

سری 30i/31i/32i در دو پیکربندی ارائه شد: استاندارد (بدون PC یکپارچه) و با عملکرد PC یکپارچه.

نوع عملکرد PC یک PC مبتنی بر ویندوز را بر روی همان برد اصلی اجرا می‌کند و عملکردهای CNC باز فنک، توسعه HMI سفارشی و نرم‌افزارهای کاربردی مبتنی بر PC را فعال می‌کند.

A20B-8101-0401 نوع غیر PC است. این برد با برد اصلی عملکرد PC قابل تعویض نیست — سخت‌افزار، اتصالات و پیکربندی نرم‌افزار بین این دو متفاوت است.

مشخصات کلیدی

نصب LCD/MDI — چرا مهم است

سری 30i/31i/32i-A از معماری فیزیکی متفاوتی نسبت به کنترلرهای سری i فنک قبلی استفاده می‌کند. در سری 16i/18i، برد اصلی در داخل کابین کنترل بر روی یک رک قرار دارد. در سری 30i/31i/32i-A، برد اصلی مستقیماً در پشت واحد LCD/MDI — پنل اپراتور — نصب می‌شود.

این یکپارچه‌سازی، ردپای کلی کابین را کاهش داده و سیم‌کشی را ساده می‌کند، اما رویه نگهداری را تغییر می‌دهد.

برای دسترسی به A20B-8101-0401، باید پنل اپراتور باز شود یا واحد LCD/MDI از دستگاه جدا شود.

برد از پشت پنل قابل دسترسی است. این بدان معناست که تعویض اغلب می‌تواند در محل دستگاه و بدون جداسازی کامل کابین کنترل انجام شود.

با این حال، محل نصب واحد LCD/MDI — گاهی اوقات در بالای دستگاه، گاهی اوقات در یک آویز — به این معنی است که شرایط دسترسی بین طرح‌های مختلف دستگاه به طور قابل توجهی متفاوت است.

قبل از شروع، دسترسی را برنامه‌ریزی کنید. ابزارهای مورد نیاز را تأیید کنید. برد جایگزین را تست شده و آماده بدانید.

پشتیبان‌گیری و بازیابی داده‌های SRAM زمان‌برترین بخش رویه است — خود تعویض فیزیکی برد، پس از ایجاد دسترسی، ساده است.

داده‌های SRAM — مرحله حیاتی پشتیبان‌گیری

A20B-8101-0401 با ماژول‌های FROM/SRAM که تمام داده‌های مخصوص دستگاه را نگه می‌دارند، ارتباط برقرار می‌کند.

این شامل پارامترهای CNC، برنامه نردبانی PMC (کنترل‌کننده ماشین برنامه‌پذیر)، داده‌های آفست ابزار، سیستم‌های مختصات کاری و برنامه‌های قطعه ذخیره شده است.

هیچ یک از این داده‌ها بر روی خود برد اصلی نیست — آنها بر روی ماژول‌های FROM/SRAM هستند.

با این حال، برخی از پیکربندی‌های کنترلر داده‌های مربوط به بوت را در SRAM ذخیره می‌کنند که باید در طول تعویض برد با دقت مدیریت شوند. راهنمای نگهداری فنک واضح است:

قبل از شروع، از تمام داده‌های SRAM پشتیبان بگیرید. از تابع پشتیبان‌گیری صفحه بوت فنک، انتقال DNC یا کارت حافظه فنک برای ثبت مجموعه کامل داده‌ها استفاده کنید. پس از تعویض برد، قبل از تلاش برای عملیات عادی، داده‌های SRAM را بازیابی کنید.

نادیده گرفتن این مرحله وضعیتی ایجاد می‌کند که دستگاه نمی‌تواند کار کند — پارامترها در مقادیر پیش‌فرض هستند، PMC هیچ نردبانی برای اجرا ندارد و برنامه‌های قطعه از بین رفته‌اند.

بازیابی از این وضعیت امکان‌پذیر است اما زمان‌بر است. پنج دقیقه پشتیبان‌گیری قبل از شروع کار، می‌تواند ساعت‌ها ورود مجدد پس از آن را نجات دهد.

سوالات متداول

س1: پس از تعویض A20B-8101-0401، CNC آلارم "SR" یا خطاهای راه‌اندازی مربوط به حافظه را نشان می‌دهد. این به چه معناست؟

آلارم‌های SR در هنگام راه‌اندازی معمولاً نشان می‌دهند که داده‌های SRAM پس از تعویض برد به درستی بازیابی نشده‌اند. بررسی کنید که پشتیبان‌گیری SRAM به طور کامل بارگذاری شده است. اگر فرآیند پشتیبان‌گیری قطع شده باشد یا از فایل داده اشتباهی استفاده شده باشد، CNC با داده‌های پارامتر خراب یا ناقص راه‌اندازی می‌شود.

از منوی بوت فنک برای بارگذاری مجدد تصویر SRAM از رسانه پشتیبان استفاده کنید. اگر قبل از تعویض پشتیبان گرفته نشده است، با فنک یا یک مهندس معتبر تماس بگیرید — بازیابی پارامترهای پیش‌فرض امکان‌پذیر است اما نیاز به ورود مجدد دستی دقیق تمام مقادیر مخصوص دستگاه دارد.

س2: آیا A20B-8101-0401 می‌تواند جایگزین برد اصلی A20B-8101-0400 قبلی در یک CNC سری 30i/31i-A شود؟

بله. -0401 (بازبینی A5) جایگزین به‌روزرسانی شده برای -0400 و انواع برد اصلی قبلی در خانواده غیر PC 30i/31i/32i-A است.

فنک بازبینی‌های سخت‌افزاری جدید را به عنوان جایگزین تمام انواع قبلی تعیین می‌کند، بنابراین -0401 برای هر دستگاه 30i/31i/32i-A که از برد اصلی غیر PC قبلی استفاده می‌کرده، مناسب است.

قبل از سفارش، تأیید کنید که دستگاه از پیکربندی غیر PC استفاده می‌کند — انواع برد عملکرد PC دارای شماره قطعات متفاوتی هستند و قابل تعویض نیستند.

س3: دستگاه از پنل LCD رنگی 15 اینچی استفاده می‌کند. آیا A20B-8101-0401 از این نمایشگر پشتیبانی می‌کند؟

برد اصلی A20B-8101-0401 از طریق رابط نمایشگر یکپارچه در مجموعه LCD/MDI به واحد LCD متصل می‌شود.

سازگاری برد با اندازه نمایشگر معمولاً توسط پیکربندی کلی سیستم CNC تعیین می‌شود تا فقط برد اصلی.

اگر برد اصلی اصلی با پنل رنگی 15 اینچی کار می‌کرد، یک جایگزین مستقیم با A20B-8101-0401 نیز با آن پنل کار خواهد کرد.

در صورت تردید، مشخصات رابط نمایشگر را بین برد جایگزین و واحد LCD نصب شده تأیید کنید.

س4: رویه کامل تعویض A20B-8101-0401 معمولاً چقدر طول می‌کشد؟

برای یک تکنسین با تجربه در سخت‌افزار 30i/31i/32i-A، رویه کامل — پشتیبان‌گیری SRAM، تعویض فیزیکی برد، بازیابی SRAM و تأیید عملکرد — معمولاً 2 تا 4 ساعت طول می‌کشد. خود تعویض فیزیکی بسته به دسترسی به پنل 30 تا 60 دقیقه طول می‌کشد.

پشتیبان‌گیری و بازیابی SRAM، از جمله تأیید، بخش زیادی از زمان باقی‌مانده را به خود اختصاص می‌دهد.

رویه‌های اولین بار در پیکربندی دستگاه ناآشنا زمان بیشتری می‌برد. داشتن دستیار نگهداری فنک برای دستگاه خاص باز و در دسترس، فرآیند را به طور قابل توجهی تسریع می‌کند.

س5: CNC پس از نصب A20B-8101-0401 جدید، در هنگام روشن شدن "SYSTEM ALARM" تولید می‌کند. نمایشگر کد خطا را نشان می‌دهد. چگونه باید این مورد بررسی شود؟

یک آلارم سیستم بلافاصله پس از نصب برد معمولاً یکی از سه مورد را نشان می‌دهد: بازیابی ناقص داده‌های SRAM، عدم تطابق پیکربندی سخت‌افزار (مانند کارت CPU یا ماژول FROM/SRAM که به درستی جا نیفتاده‌اند)، یا مشکل اتصال فیزیکی (کابلی که در هنگام نصب مجدد به طور کامل وصل نشده است).

ابتدا تمام ماژول‌ها را بررسی کنید — هر ماژول پلاگین را محکم در کانکتور خود فشار دهید. تأیید کنید که تمام کابل‌ها دوباره وصل شده‌اند. سپس تلاش کنید SRAM را از منوی بوت بازیابی کنید.

اگر آلارم پس از این بررسی‌ها ادامه داشت، کد خطای خاص را ثبت کرده و آن را در دستیار نگهداری FANUC Series 30i/31i/32i-A (B-63945EN) جستجو کنید.
