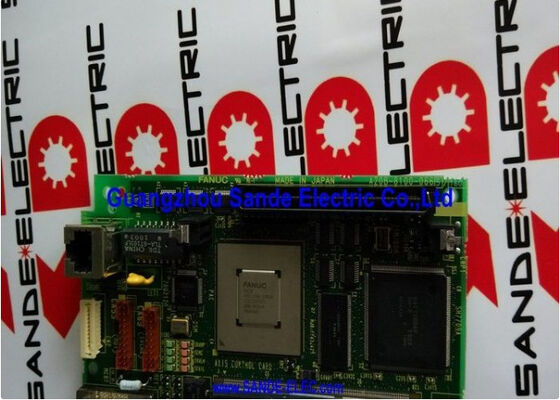

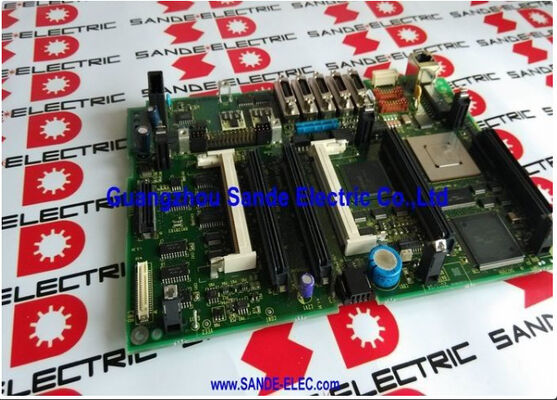

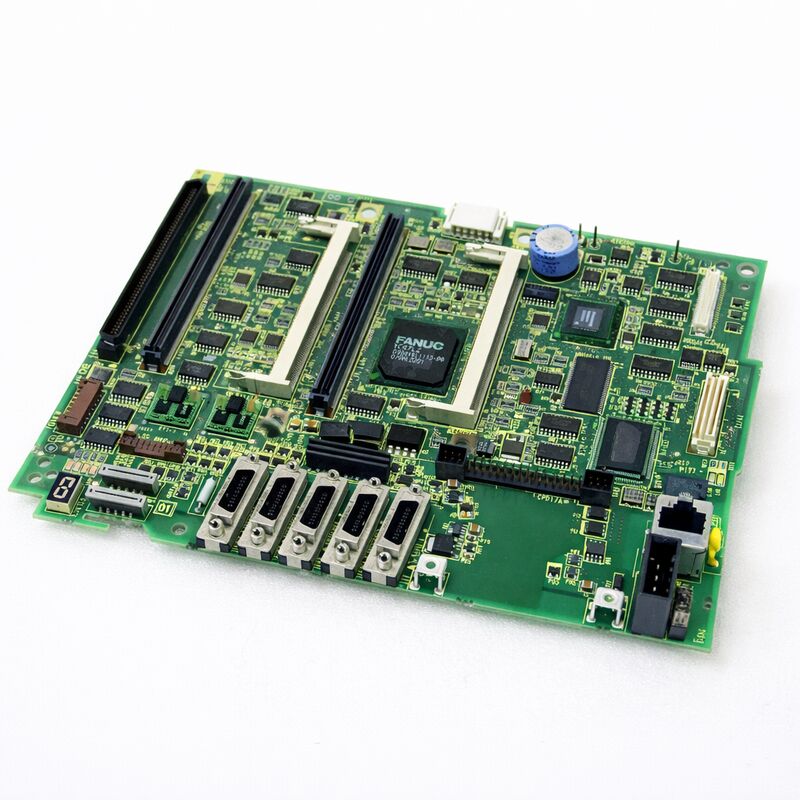

FANUC A20B-8101-0374 | برد اصلی -- سری کنترلر CNC پیشرفته A20B-8101
FANUC A20B-8101-0374 متعلق به خانواده برد A20B-8101 است -- سری برد اصلی FANUC برای نسل کنترلرهای CNC سری 30i/31i/32i با کارایی بالا. این خانواده سختافزار کنترل را برای توانمندترین کنترلرهای CNC FANUC که در دوران سری i تولید شدهاند، پوشش میدهد.
ماشینهایی که این کنترلرها را اجرا میکنند، کارهایی را انجام میدهند که نسلهای سادهتر CNC قادر به انجام آن نیستند: درونیابی همزمان پنج محوره، عملیات چند مسیری با اجرای برنامه مستقل در هر مسیر، درونیابی نانو با سرعت بالا برای قطعات حساس به کیفیت سطح، و همگامسازی پیچیده بین عملیات تراشکاری، فرزکاری و سنگزنی در ماشینهای ترکیبی.
مشخصات کلیدی
| پارامتر |
مقدار |
| سری |
A20B-8101 |
| پلتفرم CNC سازگار |
FANUC سری 30i/31i/32i-A و انواع آن |
| عملکرد |
برد اصلی / برد کنترل با کارایی بالا |
| ولتاژ کاری |
داخلی تامین شده توسط سیستم (رک CNC) |
| ساخت |
FR-4 درجه صنعتی، قطعات SMD |
| رابط |
FSSB، اسپیندل سریال، I/O Link، نمایشگر |
| وضعیت |
موجود -- بازسازی شده، تست شده |
| منشاء |
ژاپن |
پلتفرم 30i/31i/32i-A -- آنچه برد کنترل پشتیبانی میکند
نسل CNC سری 30i/31i/32i-A در بالاترین رده CNC ماشین ابزار FANUC قرار دارد. درک اینکه این پلتفرم چه چیزی را کنترل میکند به توضیح دلیل اهمیت برد کنترل اصلی کمک میکند.
- ماشینکاری چند مسیری: 30i/31i/32i-A از چندین مسیر برنامه مستقل که به طور همزمان اجرا میشوند پشتیبانی میکند. هر مسیر مجموعه خود از محورها و اسپیندلها را کنترل میکند.
- تعداد محور بالا: یک CNC 30i/31i/32i-A میتواند تا 40 محور را در تمام مسیرها کنترل کند، با حداکثر 20 محور سروو و 4 اسپیندل در برخی پیکربندیها.
- درونیابی با سرعت بالا: تابع درونیابی نانو دستورات درونیابی را با وضوح زیر میکرون پردازش میکند و به زمانهای چرخه بسیار سریع نیاز دارد.
- کنترل همزمان پنج محوره: کنترل نقطه مرکز ابزار، توابع صفحه کار کج، و درونیابی همزمان پنج محوره همگی از طریق پردازنده برد کنترل اجرا میشوند.
ملاحظات نگهداری برای بردهای سری A20B-8101
جایگزینی هر برد کنترل اصلی در یک CNC پیشرفته نیازمند آمادگی بیشتری نسبت به جایگزینی یک برد جانبی یا اختیاری است:
- پشتیبانگیری از دادهها ضروری است: تمام دادههای مخصوص ماشین باید قبل از برداشتن برد ثبت شوند
- نشستن ماژول مهم است: ماژولهای پلاگین باید پس از نصب مجدد به طور کامل و صحیح در جای خود قرار گیرند
- توالی تأیید: پس از تعویض، به طور سیستماتیک تأیید کنید: پارامترهای CNC، اجرای نردبان PMC، آمادگی محور، آمادگی اسپیندل و اجرای کامل برنامه
سوالات متداول
سوال 1: CNC سری 30i راهاندازی میشود اما بلافاصله یک آلارم پیکربندی سیستم "9001" یا مشابه را نشان میدهد. آیا A20B-8101-0374 معیوب است؟
یک آلارم پیکربندی سیستم در اولین راهاندازی پس از تعویض برد معمولاً نشان میدهد که نرمافزار CNC نمیتواند پیکربندی سختافزار برد جایگزین را تشخیص دهد. ابتدا، تأیید کنید که دادههای SRAM به درستی بارگذاری شدهاند. اگر SRAM به درستی بارگذاری شده و آلارم همچنان باقی است، ممکن است نوع برد نیاز به تنظیم پارامتر نرمافزاری داشته باشد یا ممکن است نسخه سختافزار صحیح نباشد.
سوال 2: آیا بردهای اختیاری از خانواده A20B-8101 را میتوان به طور متناوب در پیکربندیهای مختلف ماشین 30i/31i/32i استفاده کرد؟
بردهای اختیاری در خانواده A20B-8101 به طور کلی در سیستمهای 30i/31i/32i-A سازگار هستند، به شرطی که همان پروتکل ارتباطی نصب شده باشد و نرمافزار CNC از آن گزینه پشتیبانی کند. با این حال، بردهای اختیاری همچنین نیاز به ثبت گزینه نرمافزاری مربوطه در CNC دارند.
سوال 3: بردهای سری A20B-8101 موجود در بازار ثانویه گاهی اوقات دارای حروف پسوند متفاوتی هستند. آیا این بر سازگاری تأثیر میگذارد؟
حروف پسوند در شماره قطعات FANUC معمولاً سطوح بازنگری سختافزار را نشان میدهند. در بیشتر موارد، پسوند بازنگری بالاتر سازگار با عقب است. با این حال، با تامین کننده قطعات تأیید کنید که پسوند خاص ارائه شده با پیکربندی برد اصلی ماشین هدف سازگار است.
سوال 4: هنگام نگهداری A20B-8101-0374 به عنوان یدکی، چگونه باید حمل و نقل و نگهداری شود؟
در بستهبندی اصلی ضد الکتریسیته ساکن یا کیسه معادل ایمن ESD با رطوبتگیر نگهداری کنید. دور از رطوبت، دمای بالا و نور مستقیم خورشید نگهداری کنید. برد حاوی قطعات SMD با گام ظریف و منطق CMOS است که به تخلیه الکترواستاتیکی حساس هستند.
سوال 5: پس از تعویض موفقیتآمیز برد و بازیابی دادهها، CNC کار میکند اما یک محور در حین حرکت سریع آلارم خطای ردیابی را نشان میدهد. آیا برد جایگزین به درستی نصب شده است؟
آلارمهای خطای ردیابی در یک محور منفرد پس از تعویض برد اصلی بیشتر به مشکل پارامتر سروو اشاره دارد تا خرابی برد اصلی. مقادیر پارامتر سروو را برای محور آسیبدیده در برابر خط پایه مستند شده ماشین بررسی کنید. اگر پارامترها صحیح به نظر میرسند، اتصال فیبر نوری FSSB را برای تقویتکننده آسیبدیده بررسی کنید.
