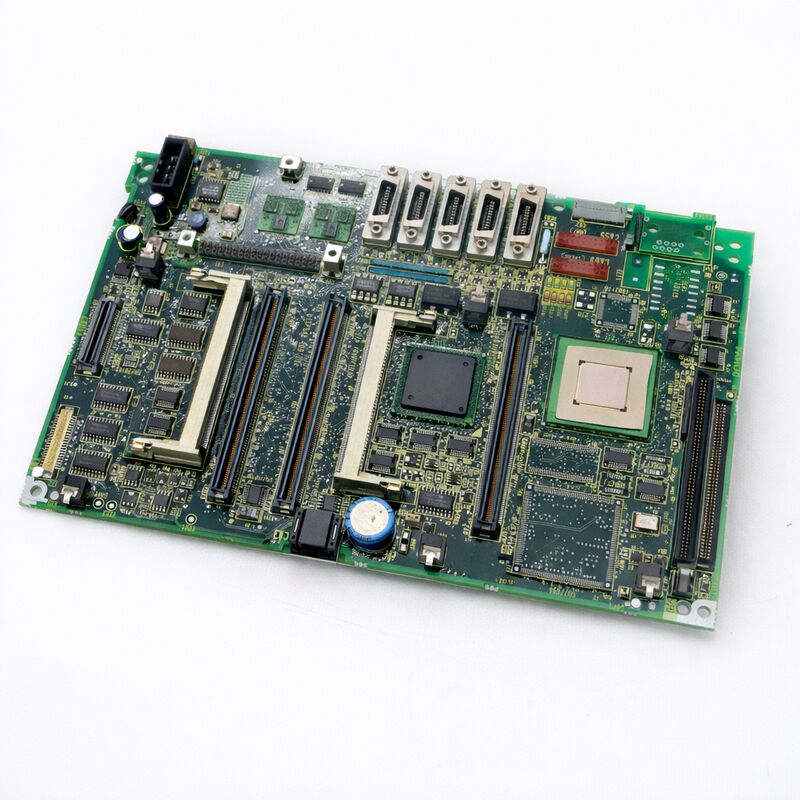

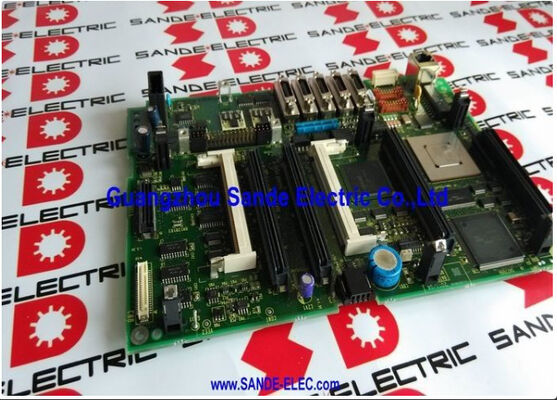

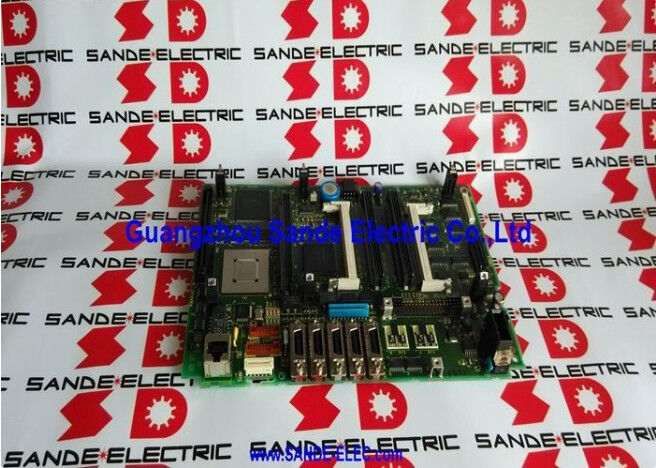

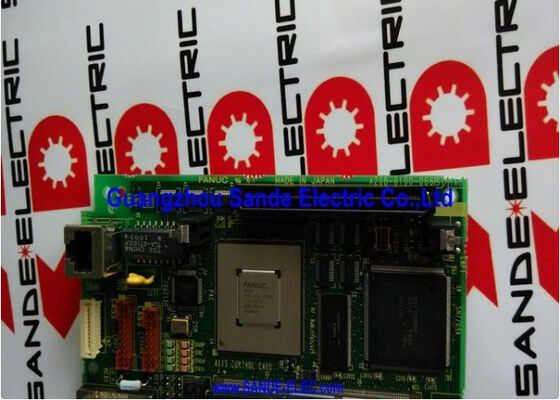

A20B-8101-0285 صفحه PCB فانوک A20B81010285 A2OB-8IOI-O285

FANUC A20B-8101-0285 | سری 0i-C Mate Main PCB — برد اصلی CNC یکپارچه A20B-8101، رابط سروو FSSB، مبدا ژاپن

مرور کلی

برد اصلی FANUC A20B-8101-0285 برای سری FANUC 0i-C Mate — اولین نسل از پلتفرم 0i-Mate که از ارتباط FSSB (Fibre-optic Serial Servo Bus) به عنوان استاندارد استفاده می‌کند، است که بسته شدن حلقه سروو دیجیتال با سرعت بالا را به یک بسته CNC فشرده و مقرون به صرفه می‌آورد.

عنوان "Mate" در سلسله مراتب محصولات FANUC معنای خاصی داشت: این عنوان پیکربندی سطح ورودی یک نسل CNC خاص را مشخص می‌کرد، با هزینه سیستم کمتر نسبت به نسخه کامل، با محدودیت در حداکثر تعداد محور و مجموعه گزینه‌های موجود که با نیازهای ماشین ابزار فشرده مطابقت داشت بدون اینکه کنترلر بیش از حد مشخص شود.

نسل 0i-C — هم 0i-C کامل و هم 0i-Mate-C — در حدود سال 2003 به عنوان پاسخ FANUC به نیاز به بهبود عملکرد سروو و اتصال باس دیجیتال در بازار CNC میان‌رده ظاهر شد.

نسخه 0i-B قبل از آن پلتفرم را تثبیت کرده بود؛ نسخه 0i-C آن را با پیاده‌سازی بهتر FSSB و نرم‌افزار سروو به‌روزرسانی شده که عملکرد خطای دنباله‌روی و دقت کانتور با سرعت بالا را بهبود بخشید، اصلاح کرد.

برای سازندگان ماشین ابزار تراشه‌های CNC فشرده و مراکز ماشین‌کاری 3 محوره، 0i-C Mate با برد اصلی A20B-8101-0285 یک بسته جذاب ارائه می‌داد: یک پلتفرم کنترل FANUC اثبات شده، درایوهای سروو مبتنی بر FSSB، و یک PMC با قابلیت کافی برای کنترل عملکرد ماشین معمولی — با قیمتی که ماشین نهایی را رقابتی نگه می‌داشت.

صفحه نمایش مونوکروم 7 اینچی، مشخصه دوران 0i-Mate-C است. این رابط اپراتور استاندارد برای نسخه Mate در طول نسل 0i-C بود — واضح، کاربردی و آشنا برای ماشین‌کارانی که روی ماشین‌های سری 0i کار می‌کردند.

تا نسل 0i-D بود که LCD رنگی در پلتفرم Mate در دسترس قرار گرفت، و نمایشگر مونوکروم 7 اینچی یکی از شناسه‌های قابل تشخیص ماشین‌های مجهز به 0i-Mate-C در میدان باقی مانده است.

مشخصات کلیدی

0i-Mate-C در اکوسیستم ماشین ابزار — کجا استفاده می‌شد

0i-C Mate قوی‌ترین پذیرش خود را در بخش تراشه‌های CNC فشرده پیدا کرد — ماشین‌هایی که قطعات تراشیده شده برای زیرمجموعه‌های خودرو، بست‌ها، اتصالات هیدرولیک، کانکتورهای الکتریکی و قطعات دقیق مشابه را در حجم بالا تولید می‌کردند.

برای این ماشین‌ها، پیکربندی 2 محوره (X و Z) 0i-Mate-TC با کنترل اسپیندل دقیقاً همان چیزی بود که لازم بود.

PMC ظرفیت I/O و پیچیدگی نردبان کافی برای مدیریت عملکردهای کمکی یک تراش CNC معمولی — رابط تغذیه کننده میله، کنترل خنک کننده، دم، نظارت بر فشار فک، و نوار نقاله تراشه — بدون نیاز به ظرفیت گسترده 0i-TC کامل را داشت.

0i-Mate-MC مراکز ماشین‌کاری عمودی 3 محوره را در انتهای پایین بازار — ماشین‌هایی با حرکت میز در محدوده 400 تا 600 میلی‌متر، مناسب برای کارهای نمونه اولیه، تولید کوتاه مدت و کاربردهای آموزشی — خدمت می‌کرد.

برای این ماشین‌ها، درون‌یابی همزمان 3 محوره با سیستم سروو درجه FANUC نیاز اصلی بود، و محدودیت Mate به 3 محور یک محدودیت نبود.

آنچه 0i-Mate-C ارائه نمی‌داد که 0i-C کامل ارائه می‌داد: تعداد محور فراتر از 3 (که ادغام میز چرخان محور چهارم را بدون راه‌حل‌های خلاقانه رد می‌کند)، ظرفیت نردبان PMC گسترده، پرش با سرعت بالا و سایر گزینه‌های پیشرفته، و نمایشگر رنگی.

برای ماشین‌هایی که این قابلیت‌ها مورد نیاز بود، 0i-C کامل انتخاب مناسبی بود.

پشتیبان‌گیری داده — ضروری قبل از هرگونه تعویض برد

A20B-8101-0285 داده‌های عملیاتی ماشین را در مناطق حافظه FROM و SRAM یکپارچه خود حمل می‌کند. قبل از برداشتن برد برای تعویض، پشتیبان‌گیری کامل از داده‌های زیر الزامی است: تمام پارامترهای CNC (بیش از 1000 تنظیمات فردی که محدودیت‌های سفر محور، بهره سروو، محدودیت‌های بررسی برنامه، رفتار درون‌یابی و هر عملکرد دیگر CNC را تعریف می‌کنند)، تمام برنامه‌های قطعه ذخیره شده در حافظه CNC، برنامه نردبان PMC و پارامترهای PMC، کتابخانه ماکرو در صورت وجود، و داده‌های افست ابزار و مختصات کار.

در 0i-Mate-C، رسانه I/O برای پشتیبان‌گیری به آنچه ماشین در دسترس دارد بستگی دارد: کارت حافظه (PCMCIA در این نسل)، اتصال سریال RS-232C، یا در برخی پیکربندی‌ها اتصال لینک I/O.

فضای صفحه محدود نمایشگر مونوکروم 7 اینچی، منوهای پشتیبان‌گیری را کمی بیشتر از CNCهای صفحه رنگی بعدی نیازمند ناوبری می‌کند، اما این رویه به خوبی در دفترچه راهنمای نگهداری 0i-Mate-C مستند شده است.

پس از نصب برد جایگزین و بارگذاری تمام داده‌های پشتیبان، ماشین باید یک چرخه بازگشت به خانه را طی کند و دقت محور باید با یک برش آزمایشی یا اندازه‌گیری سنج قبل از بازگشت ماشین به تولید تأیید شود.

آرایه تشخیص LED — خواندن وضعیت بوت برد

برد A20B-8101-0285، مانند اکثر بردهای اصلی FANUC، دارای مجموعه‌ای از LEDهای نشانگر بر روی سطح خود است که پیشرفت بوت و هرگونه خطایی را که در طول راه‌اندازی رخ می‌دهد، نمایش می‌دهد.

این LEDها در حین اجرای خودآزمایی CPU از طریق یک دنباله تعریف شده عبور می‌کنند: بررسی منبع تغذیه، چک‌سام ROM، تست SRAM، تلاش برای راه‌اندازی سیستم سروو و غیره.

شکست در هر مرحله باعث می‌شود دنباله LED در یک الگوی خاص متوقف شود.

الگوهای LED و معانی آنها در دفترچه راهنمای نگهداری 0i-Mate-C مستند شده است. برای مهندسان نگهداری که با ماشینی که بوت نمی‌شود سروکار دارند، خواندن وضعیت LED در لحظه شکست اولین مرحله تشخیص است — این خطا را به یک زیرسیستم خاص محدود می‌کند و به تعیین اینکه آیا برد اصلی خراب شده است یا یک مشکل خارجی (تخلیه باتری SRAM، خطای کابل FSSB، خرابی تقویت کننده سروو) مانع از تکمیل بوت عادی می‌شود، کمک می‌کند.

سوالات متداول

س1: پس از تعویض A20B-8101-0285 و بارگذاری تمام داده‌های پشتیبان، محورها حرکت نمی‌کنند و CNC "SV-417 خطای خروجی آنالوگ" را نشان می‌دهد. این چیست؟

SV-417 معمولاً نشان دهنده مشکلی در لینک FSSB یا راه‌اندازی تقویت کننده سروو است. پس از تعویض برد اصلی، اتصال کابل FSSB باید بررسی شود — تأیید کنید که کابل فیبر نوری به درستی در کانکتور FSSB برد اصلی و در انتهای تقویت کننده سروو قرار گرفته است.

همچنین بررسی کنید که پارامترهای تخصیص محور FSSB به درستی از پشتیبان بازیابی شده‌اند.

اگر FSSB نتواند ارتباط برقرار کند، تمام محورهای سروو خطاهای آمادگی را نشان می‌دهند.

اگر کابل فیبر و پارامترها صحیح تأیید شدند، تقویت کننده‌های سروو را به طور مستقل (در صورت امکان) روشن کنید تا وضعیت LED آنها را بررسی کنید.

س2: نمایشگر 0i-Mate-C در حین یک صفحه خاص "B-64305EN" یا متن دستی مشابه را نشان می‌دهد. آیا این طبیعی است؟

نمایشگرهای CNC FANUC گاهی اوقات رشته‌های مرجع داخلی یا متن نسخه نرم‌افزار را در حین صفحات تشخیص یا راه‌اندازی نشان می‌دهند. این رفتار عادی سفت‌افزار است و نشان دهنده خرابی برد نیست.

نشانگرهای اصلی مشکلات نمایشگر یا برد عبارتند از: نمایشگر اصلاً روشن نمی‌شود، نمایشگر کاراکترهای درهم ریخته در تمام صفحات نشان می‌دهد (نه فقط یک پیام تشخیصی)، یا صفحات عملیاتی عادی ماشین غیرقابل دسترس هستند.

اگر فقط یک یا چند صفحه متن غیرمنتظره‌ای را نشان می‌دهند در حالی که عملیات عادی در غیر این صورت ادامه دارد، این معمولاً یک مورد پیکربندی پارامتر است تا یک نقص سخت‌افزاری.

س3: شماره سریال ماشین CNC (شناسه ماشین) روی برد اصلی ذخیره شده است. آیا این پس از تعویض برد قابل بازیابی است؟

شماره سریال CNC و شناسه نرم‌افزار سیستم در ناحیه FROM برد ذخیره شده‌اند و بخشی از رویه عادی پشتیبان‌گیری/بازیابی هستند. اگر داده‌های برد اصلی قبل از خرابی پشتیبان‌گیری شده باشند و بازیابی کامل باشد، شماره سریال CNC ذخیره شده در حافظه کنترلر بازیابی خواهد شد.

با این حال، برچسب شماره سریال فیزیکی روی برد اصلی را نمی‌توان به برد جایگزین منتقل کرد.

اگر شماره سریال CNC برای ردیابی ثبت گزینه یا سوابق نگهداری استفاده می‌شود، آن سوابق را به‌روزرسانی کنید تا شماره سریال فیزیکی برد جدید را منعکس کند و توجه داشته باشید که شماره سریال CNC کاربردی در نرم‌افزار از پشتیبان بازیابی شده است.

س4: ماشین 0i-Mate-C فقط 2 محور سروو (پیکربندی تراش) دارد. A20B-8101-0285 جایگزین تنظیمات پارامتر صحیح را نشان می‌دهد اما یک محور پاسخ نمی‌دهد. چه چیزی باید بررسی شود؟

در 0i-Mate-TC، دو محور سروو (X و Z) از طریق زنجیره FSSB به تقویت کننده‌های سروو متصل می‌شوند. اگر یک محور پس از تعویض برد با پارامترهای صحیح پاسخ نمی‌دهد، تخصیص محور FSSB را تأیید کنید — پارامتری که مشخص می‌کند کدام موقعیت FSSB با کدام محور CNC مطابقت دارد.

اگر تخصیص FSSB با ترتیب زنجیره تقویت کننده فیزیکی مطابقت نداشته باشد، CNC یک محور را فرمان می‌دهد اما تقویت کننده دیگر پاسخ می‌دهد.

همچنین تأیید کنید که کابل انکودر برای محور غیرپاسخگو به درستی متصل است — کابل انکودر قطع شده مانع از راه‌اندازی آن محور می‌شود حتی اگر پیوند فرمان FSSB کار کند.

س5: آیا A20B-8101-0285 با برد اصلی 0i-C کامل (غیر Mate) سازگار است و آیا می‌تواند یک ماشین Mate را به 4 محور گسترش دهد؟

خیر. 0i-Mate-C و 0i-C کامل از بردهای اصلی متفاوتی با پیکربندی‌های نرم‌افزاری متفاوت استفاده می‌کنند.

A20B-8101-0285 برد مخصوص Mate است و نرم‌افزار یکپارچه آن از حداکثر تعداد محور Mate پشتیبانی می‌کند.

افزودن محور چهارم به ماشین 0i-Mate-C نیاز به تعویض کل سیستم CNC با پیکربندی 0i-C کامل دارد — برد اصلی متفاوت، ثبت نرم‌افزار متفاوت، و احتمالاً سخت‌افزار سروو متفاوت.

این یک تعویض برد ساده نیست و یک پروژه ارتقاء سیستم CNC را به جای یک جایگزینی نگهداری نشان می‌دهد.
