A20B-8101-0240 صفحه PCB فانوک A20B81010240 A2OB-8IOI-O24O

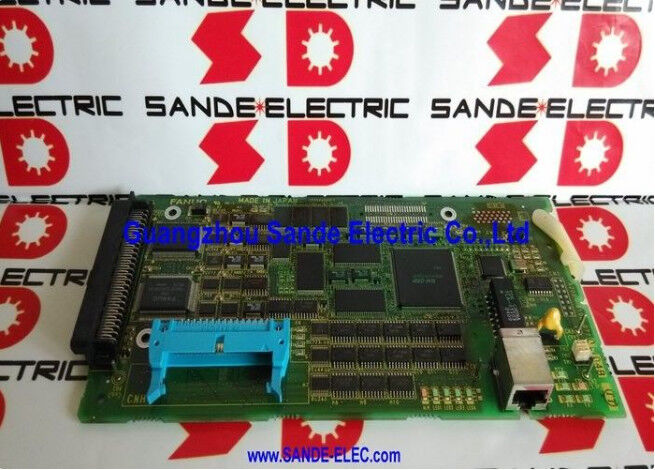

FANUC A20B-8101-0240 | برد رابط ارتباطی DeviceNet سری A20B-8101

ارتباط DeviceNet در سطح برد

A20B-8101-0240 یک برد رابط ارتباطی DeviceNet است - بردی که اتصال شبکه DeviceNet را در یک کنترلر CNC یا ربات FANUC فراهم می‌کند. DeviceNet یک پروتکل فیلدباس صنعتی از خانواده CIP (پروتکل صنعتی مشترک) است که به طور گسترده در محیط‌های اتوماسیون آمریکای شمالی و جهانی برای اتصال PLCها، درایوها، سنسورها و سایر دستگاه‌های میدانی از طریق یک شبکه سریال مشترک استفاده می‌شود. هنگامی که یک کنترلر FANUC در یک ماشین یا سلول تولیدی که از DeviceNet برای I/O، پیکربندی دستگاه یا ارتباط بین کنترلرها استفاده می‌کند، ادغام می‌شود، بردی مانند این سخت‌افزاری است که این ادغام را در لایه ارتباطی کنترلر ممکن می‌سازد.

برخلاف برد اصلی کنترلر (که وظایف CNC را پردازش می‌کند) یا ماژول‌های حافظه (که برنامه‌ها و پارامترها را ذخیره می‌کنند)، این یک برد رابط مخصوص پروتکل است. تمام عملکرد آن توسط پروتکل شبکه‌ای که پشتیبانی می‌کند - در این مورد DeviceNet - تعریف می‌شود و نقش آن در سیستم نصب شده توسط پیکربندی شبکه که هنگام ساخت اصلی ماشین یا سلول تنظیم شده است، تعیین می‌شود.

این موضوع برای کارهای تعویض مهم است. بردی که پروتکل خاصی را در آدرس شبکه خاصی مدیریت می‌کند، پیکربندی‌ای را حمل می‌کند که به سیستم موجود گره خورده است. جایگزینی A20B-8101-0240 با یک نوع برد ارتباطی متفاوت - حتی اگر از نظر فیزیکی در همان اسلات قرار گیرد - پروتکل ارتباطی را تغییر می‌دهد و ادغام شبکه را بدون پیکربندی مجدد کامل سیستم مختل می‌کند. جایگزینی مشابه مورد نیاز است.

مشخصات کلیدی

پیکربندی شبکه DeviceNet پس از تعویض

A20B-8101-0240 هیچ پارامتر محور CNC یا برنامه قطعه‌ای را ذخیره نمی‌کند. پس از تعویض فیزیکی، پیکربندی DeviceNet کنترلر - آدرس گره، نگاشت داده‌ها و هرگونه تنظیمات سمت اسکنر - باید تأیید یا مجدداً بارگذاری شود تا رفتار شبکه اصلی بازیابی شود. پارامترهای CNC کنترلر (تنظیمات محور، پارامترهای سروو) در ماژول‌های حافظه SRAM/FROM ذخیره می‌شوند و تحت تأثیر تعویض برد ارتباطی قرار نمی‌گیرند.

سوالات متداول

س1: A20B-8101-0240 در یک کنترلر FANUC چه کاری انجام می‌دهد؟

این رابط شبکه DeviceNet را فراهم می‌کند. این برد ارتباط بین کنترلر FANUC و شبکه DeviceNet که به آن متصل است را مدیریت می‌کند - ارسال و دریافت داده‌های I/O، وضعیت دستگاه و پیام‌های پیکربندی مطابق با پروتکل DeviceNet. بدون این برد، یک کنترلر پیکربندی شده برای ارتباط DeviceNet نمی‌تواند در آن شبکه شرکت کند.

س2: آیا برد ارتباطی A20B-8101 دیگری می‌تواند جایگزین -0240 شود؟

فقط در صورتی که رابط پروتکل DeviceNet یکسانی را ارائه دهد. پسوند‌های مختلف در سری A20B-8101 برای پروتکل‌های ارتباطی مختلف یا پیکربندی‌های شبکه متفاوت هستند. بردی برای پروتکل دیگر نمی‌تواند نقش DeviceNet را که -0240 ارائه می‌دهد، ایفا کند. قبل از سفارش هرگونه جایگزینی، شماره قطعه -0240 را از برچسب برد نصب شده تأیید کنید.

س3: آیا تعویض A20B-8101-0240 نیاز به تغییر پارامترهای CNC دارد؟

پارامترهای محور CNC و برنامه‌ها در ماژول‌های حافظه SRAM/FROM ذخیره می‌شوند، نه در این برد ارتباطی - اینها تحت تأثیر تعویض قرار نمی‌گیرند. با این حال، پیکربندی شبکه DeviceNet (آدرس گره، نگاشت داده‌های I/O، تنظیمات اسکنر) باید پس از تعویض تأیید و بازیابی شود تا اطمینان حاصل شود که کنترلر نقش اصلی خود را در شبکه از سر می‌گیرد.

س4: آدرس گره DeviceNet در A20B-8101-0240 چگونه تنظیم می‌شود؟

آدرس گره برای بردهای DeviceNet FANUC از طریق تنظیمات شبکه کنترلر FANUC و نه سوئیچ‌های DIP فیزیکی روی برد پیکربندی می‌شود. آدرس باید با آنچه اسکنر DeviceNet (دستگاه اصلی در شبکه) برای این گره انتظار دارد، مطابقت داشته باشد. پس از تعویض، قبل از آنلاین کردن مجدد کنترلر در شبکه، تنظیمات آدرس گره را تأیید کنید.

س5: A20B-8101-0240 از کجا تهیه می‌شود؟

از طریق بازار پس از فروش کنترلرهای CNC و ربات FANUC - متخصصان برد ارتباطی و فروشندگان قطعات FANUC. شماره قطعه -0240 را به طور خاص تأیید کنید و تأیید کنید که برد قابلیت رابط DeviceNet را ارائه می‌دهد (نه پروتکل دیگری از خانواده CIP مانند EtherNet/IP که از سخت‌افزار متفاوتی استفاده می‌کند). برای حمل و نقل و ذخیره‌سازی، مدیریت ایمن ESD و بسته‌بندی ضد الکتریسیته ساکن مورد نیاز است.
