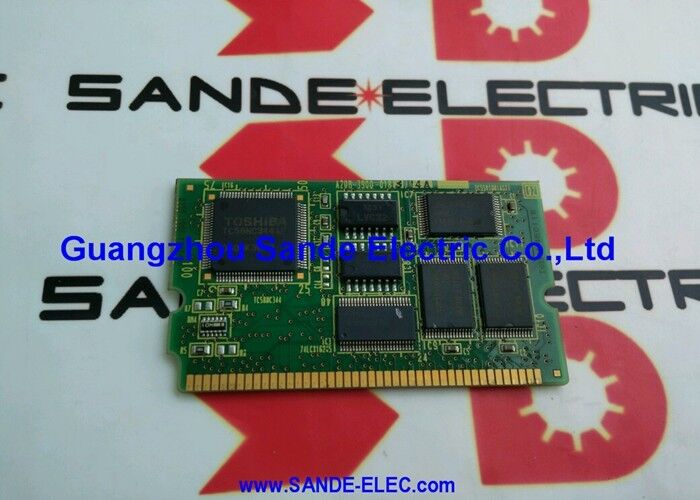

A20B-8101-0160 Fanuc PCB Board A20B81010160 A2OB-8IOI-OI6O

FANUC A20B-8101-0160 ♫ PCB رابط HSSB در طرف کامپیوتر

شماره بخش:A20B-8101-0160

تولید کننده:شرکت FANUC (ژاپون)

دسته بندی محصول:PCB PC-Side HSSB Interface Board (حافظ سریال با سرعت بالا)

سری:A20B-8101 خانواده PCB رابط کامپیوتر سری I FANUC

مرور کلی

درFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.

نصف جفت HSSB به کامپیوتر تعلق دارد، نه CNC.

HSSB راه حل اختصاصی FANUC برای یک مشکل خاص بود که در اواخر دهه 1990 بوجود آمد، زمانی که ماشین های CNC از برنامه های کاربردی مبتنی بر PC بهره مند شدند: چگونه یک پهنای باند بالا ایجاد کنید،اتصال ارتباطی ضد سر و صدا بین یک کنترل کننده CNC FANUC و یک کامپیوتر شخصی میزبان واقع در نزدیکی آن.

اتصال سریال استاندارد (RS-232C) بیش از حد آهسته و بیش از حد مستعد تداخل الکترومغناطیسی از محرک های ماشین بودند.

اترنت در دسترس بود اما تاخیر و پروتکل را به همراه داشت که آن را برای برنامه هایی که نیاز به دسترسی سریع و تعیین کننده به داده های داخلی CNC دارند، مناسب نمی کرد.

HSSB هر دو مشکل را حل کرد.

رسانه فیزیکی فیبر نوری حساسیت الکترومغناطیسی را به طور کامل از بین می برد محرک های فندلی، یا تماسگرهای قدرت.

پروتکل سریال با سرعت بالا اختصاصی، سرعت انتقال داده سریعتر از RS-232C و تاخیر کمتری نسبت به اترنت برای دسترسی مستقیم به حافظه CNC فراهم می کند.

این لینک به کامپیوتر اجازه می داد تا به حافظه داخلی CNC دسترسی داشته باشد ­ برنامه ها، پارامترها، موقعیت های فعلی، سرعت های پیچداده های PMC در سرعت به اندازه کافی سریع برای پشتیبانی از برنامه های نظارت در زمان واقعی، صفحه نمایش های راهنمای اپراتور که از رایانه شخصی هدایت می شوند و انتقال فایل های بزرگ.

مشخصات کلیدی

چگونه HSSB کار می کند

پیوند HSSB همیشه به دو صفحه نیاز دارد: یکی در CNC و دیگری در PC. A20B-8101-0160 صفحه جانبی PC است.

بورد سمت CNC (یک بخش جداگانه از سری A20B-8100 یا A20B-8001) در یک سوراخ گزینه ای از واحد پایه CNC نصب می شود.

صفحه ی CNC:به F-BUS داخلی CNC متصل می شه یک پورت فیبر نوری COP7 فراهم میکنهپیوند HSSB یک منطقه حافظه مشترک ایجاد می کند که کامپیوتر می تواند از طریق راننده عملکرد نمایش صفحه نمایش CNC FANUC دسترسی داشته باشد.

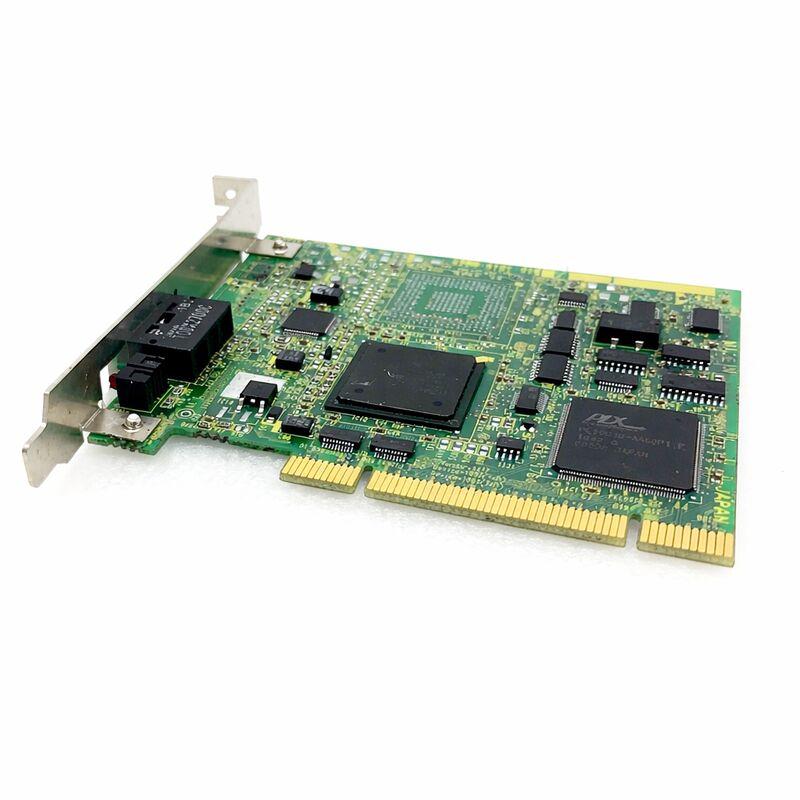

صفحه ی سمت کامپیوتر (A20B-8101-0160):نصب در اسلات گسترش PC فراهم می کند مطابقت COP7 پورت فیبر نوری در سمت PC.درایور HSSB FANUC (که بر روی سیستم عامل ویندوز کامپیوتر نصب شده است) از طریق این صفحه با CNC ارتباط برقرار می کند.

برنامه هایی که با استفاده از کتابخانه FANUC FOCAS نوشته شده اند از طریق درایور به CNC دسترسی دارند.

کابل فیبر نوری دو پورت COP7 را متصل می کند.

کابل از PC به CNC معمولاً از یک پنل PC یا کامپیوتر صنعتی در کابینت ماشین ، از طریق یک کانال کابل ، به موقعیت گزینه ای در واحد کنترل CNC می رسد.حداکثر طول کابل بستگی به مدل خاص کابل فیبر نوری مورد استفاده دارد.

الزامات کامپیوتر و نرم افزار

A20B-8101-0160 مستلزم:

-جایگاه توسعه کامپیوتر.این صفحه بسته به نوع خاص صفحه، در یک اسلاوت گسترش ISA یا PCI نصب می شود.پنل های صنعتی PC که در کابینت ماشین ادغام شده اند میزبان مشترک برای این صفحه هستند، اسلات گسترش مورد نیاز و محیط عملیاتی درجه صنعتی مورد نیاز برای یک صفحه که در یک کابینت ابزار ماشین می ماند.

راننده FANUC HSSBدرایور برای سیستم عامل ویندوز کامپیوتر باید نصب شود تا صفحه کار کند.

درایور به عنوان یک دستگاه HSSB در مدیر دستگاه ویندوز ظاهر می شود. نرم افزار درایور FANUC HSSB از ویندوز NT، ویندوز 2000، ویندوز XP،و نسخه های بعدی ویندوز بسته به نسخه نرم افزار.

کتابخانه FANUC FOCAS یا عملکرد صفحه نمایش CNCApplications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).

کابل فیبر نوریتوصیه می شود کابل فیبر نوری FANUC سری A66L-6001-0026 استفاده شود.

طول کابل باید تایید شود که در محدوده پشتیبانی شده برای مدل کابل خاص باشد.

فیبر نوری ️ انتخاب مهندسی

رسانه فیزیکی فیبر نوری یک انتخاب خودسرانه نیست، بلکه راه حل مهندسی برای یک مشکل واقعی در محیط ماشین آلات است.

یک کابینت ابزار ماشین حاوی منابع متعدد تداخل الکترومغناطیسی شدید است: PWM در فرکانس های kilohertz، مراحل قدرت محرک پیچ،تماسگرهای AC که تحت بار باز و بسته می شوند، و میدان های مغناطیسی ترانسفورم

هر کابل سیگنال الکتریکی معمولی که از این محیط عبور می کند، صدای ایجاد شده را دریافت می کند که داده ها را خراب می کند.

فیبر نوری از نظر فیزیک مصون است: نور را حمل می کند، نه جریان الکتریکی. هیچ میدان الکتریکی نمی تواند سیگنال را در یک کابل فیبر نوری ایجاد کند.

پیوند HSSB که از فیبر نوری استفاده می کند، بدون توجه به محیط الکترومغناطیسی که از آن عبور می کند، بدون سر و صدا است.

این قابلیت اطمینان به همین دلیل است که FANUC برای HSSB از فیبر نوری به جای اتصال سریال الکتریکی معمولی استفاده می کند.

کانکتور COP7 روی A20B-8101-0160 کابل فیبر نوری را می پذیرد.تمیز نگه داشتن کانکتورهای فیبر برای عملکرد قابل اعتماد مهم است حتی آلودگی کوچک در چهره پای فیبر سیگنال نوری را تضعیف می کندکه باعث اشتباهات ارتباطی میشه

هنگامی که فیبر متصل نیست، کلاه محافظ باید پورت COP7 را پوشش دهد تا از آلودگی جلوگیری شود.

سوالات عمومی

سوال1: پیوند HSSB کار می کند اما PC نشان می دهد اشتباهات ارتباطی متناوب. علت محتمل ترین چیست؟

آلودگی کانکتور فیبر نوری شایع ترین علت خطاهای ارتباطی HSSB متناوب است که در حال حاضر لینک کار می کند.کابل فیبر را از هر دو کانکتور COP7 (در صفحه A20B-8101-0160 و در صفحه CNC) جدا کنید و چهره های پایینی فیبر را بررسی کنید..

با یک پاک کننده نوری پاک کننده خشک یا یک ابزار تمیز کننده فیبر مناسب تمیز کنید.

کابل را دوباره وارد کنید و اطمینان حاصل کنید که کانکتورها به طور کامل نصب شده و قفل شده اند. اگر خطاهای پس از تمیز کردن ادامه یابد، کابل فیبر را برای خمیدگی های تیز یا آسیب فیزیکی بررسی کنید.

سوال2: کامپیوتر با نصب A20B-8101-0160 ویندوز XP را اجرا می کند. آیا درایور HSSB سازگار است؟

نرم افزار درایور FANUC HSSB از ویندوز XP پشتیبانی می کند.نصب نسخه درست درایور برای سیستم عامل خاص درایور باید هم با سیستم عامل و هم با اصلاحات سخت افزاری مخصوص هیئت مدیره HSSB مطابقت داشته باشددرایور HSSB پس از نصب در Windows Device Manager ظاهر می شود.

اگر دستگاه کد خطایی را نشان می دهد، نسخه درایور را با مستندات سازگاری FANUC برای تجدید نظر سخت افزاری A20B-8101-0160 بررسی کنید.

همچنین تأیید کنید که نوع اسلات گسترش PC (PCI یا ISA) با نوع اتصال صفحه مطابقت دارد.

سوال 3: آیا امکان اتصال یک کامپیوتر (با A20B-8101-0160) به چندین ماشین CNC به طور همزمان وجود دارد؟

بله، اگر PC دارای چندین اسلات گسترش در دسترس باشد. هر پیوند HSSB به یک CNC نیاز به یک صفحه سمت PC و یک کابل فیبر نوری به صفحه سمت CNC مربوطه دارد.چندین صفحه A20B-8101-0160 می تواند در یک PC نصب شود، هرکدام به یک CNC متفاوت متصل می شوند.

درایور FANUC HSSB از چندین کانال HSSB پشتیبانی می کند هر کانال با یک صفحه و یک CNC مرتبط است.

برنامه های FANUC FOCAS می توانند هر CNC را با شماره کانال خود خطاب کنند، به یک کامپیوتر اجازه می دهد تا داده ها را از چندین ماشین CNC به طور همزمان نظارت، برنامه ریزی یا نمایش دهد.

سوال 4: حداکثر طول کابل فیبر نوری که توسط پیوند HSSB پشتیبانی می شود چیست؟

کابل فیبر نوری توصیه شده (سری A66L-6001-0026) در طول استاندارد در دسترس است.حداکثر طول کابل پشتیبانی شده توسط بودجه قدرت نوری ترکیبی خاص فرستنده / گیرنده بر روی تخته ها تعیین می شود.

در عمل، پیوندهای HSSB برای اتصالات در داخل کابینت ماشین یا بین کابینت ماشین و یک پانل مجاور به طور معمول متر تا ده ها متر طراحی شده است.

برای دوره های طولانی تر، برای حداکثر طول کابل برای ترکیب خاص صفحه و کابل، از مستندات HSSB FANUC مراجعه کنید.

کابل را به صورت کویل ها یا خم های تیز هدایت نکنید، زیرا این ها سیگنال را تضعیف می کنند.

Q5: پس از نصب A20B-8101-0160 و درایور FANUC، عملکرد نمایش صفحه نمایش CNC نشان می دهد "CNC متصل نیست" یا "خطای HSSB".

به دنبال این دنباله کار کنید:

(1) تایید کنید که درایور به درستی نصب شده است و A20B-8101-0160 هیچ خطایی در Windows Device Manager نشان نمی دهد.

(2) تأیید کنید که صفحه HSSB CNC در CNC نصب شده و CNC روشن است.

(3) تایید کنید که کابل فیبر نوری در هر دو طرف متصل و تمیز است.

(4) تأیید کنید که پارامتر HSSB CNC (که امکان ارتباط HSSB را در سمت CNC فراهم می کند) به درستی تنظیم شده است. این پارامتر باید فعال شود تا CNC در پیوند HSSB شرکت کند.(5) تایید شماره گره پیکربندی شده در نرم افزار HSSB PC مطابقت تنظیمات گره HSSB CNC.

عدم تطابق در تعداد گره ها یک خطای رایج در راه اندازی است که دقیقاً علائم "ناواصل" را ایجاد می کند.
