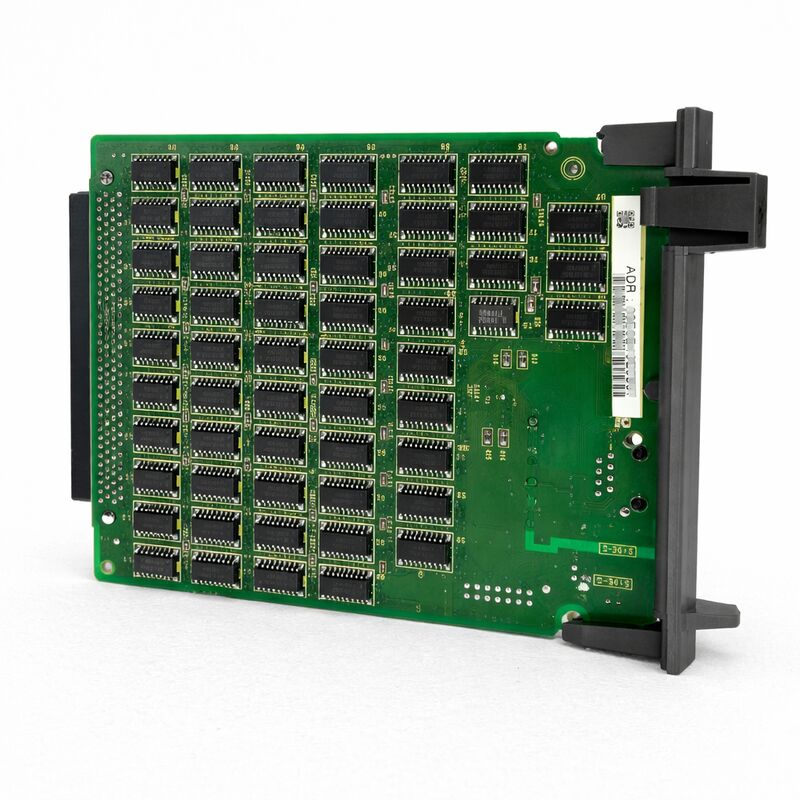

A20B-8100-0670 Fanuc PCB Board A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670٬ FANUC A20B-8100-0670٬ Fast Ethernet Board٬ Standalone CNC Ethernet Option PCB٬ FOCAS1 / DNC1 / Factolink Network Interface٬ سری A20B-8100٬ اصلی ژاپن

شماره بخش:A20B-8100-0670

تولید کننده:شرکت FANUC (ژاپون)

دسته بندی محصول:PCB Ethernet Option Board (نوع CNC مستقل)

سری:A20B-8100

مرور کلی

درFANUC A20B-8100-0670یک برد گزینه ای Fast Ethernet برای کنترل کننده های CNC سری i FANUC است. آن را در سوراخ گزینه ای یک واحد کنترل CNC مستقل نصب می کند،اضافه کردن یک پورت 100BASE-TX Ethernet که کنترل کننده را قادر می سازد به یک شبکه محلی کارخانه متصل شود.

بدون این صفحه یا عملکرد ایترنت جاسازی شده موجود در برخی از انواع صفحه اصلی یک CNC سری i FANUC هیچ اتصال مستقیم به شبکه ندارد.فقط می تونه از طریق کابل سریال RS-232C یا HSSB ارتباط برقرار کنه.

A20B-8100-0670 این را تغییر می دهد. هنگامی که نصب و پیکربندی شود، CNC تبدیل به یک گره شبکه می شود.

می تواند برنامه های NC را دریافت و ارسال کند، به تماس های API FOCAS2 از نرم افزار نظارت پاسخ دهد، در انتقال فایل های DNC1/Ethernet داده سرور شرکت کند،و نمایش صفحه راهنمای اپراتور Factolink فشار داده شده از یک سرور کارخانه.

نام مستقل در دسته محصول خاص و مهم است.

کنترل کننده های سری i FANUC در دو معماری فیزیکی وجود دارد ✓ یکپارچه (قیمت LCD، فشرده) و مستقل (الکترونیک CNC در یک کابینت جداگانه).

A20B-8100-0670 برای واحدهای نوع مستقل طراحی شده است که در آن تخته های گزینه ای در اسلات های مخصوص قفسه در کابینت کنترل نصب می شوند.

مشخصات کلیدی

آنچه که برد اترنت امکان پذیر می کند

پس از نصب A20B-8100-0670 و پیکربندی پارامترهای اترنت CNC، چندین عملکرد اتصال در دسترس قرار می گیرد:

FOCAS1/EthernetFOCAS (FANUC Open CNC API Specification) API استاندارد FANUC برای دسترسی به داده های CNC از برنامه های خارجی است.

با استفاده از برد اترنت، برنامه های کاربردی که روی یک کامپیوتر یا سرور اجرا می شوند می توانند از طریق TCP / IP برای خواندن بار پیچ، موقعیت محور، وضعیت هشدار، نام برنامه،و ده ها قطعه داده CNC در زمان واقعی.

این پایه نظارت بر ماشین، داشبورد های OEE و ادغام MTConnect در ماشین های سری i FANUC است.

DNC1/Ethernetعملکرد DNC1 اجازه می دهد تا فایل های برنامه NC از یک سرور فایل قابل دسترسی به شبکه بارگیری شوند به جای اینکه از قبل به حافظه داخلی CNC منتقل شوند.

CNC یک فایل برنامه را با نام درخواست می کند و برد اترنت آن را از مسیر سرور DNC پیکربندی شده از طریق شبکه دریافت می کند.

این روش استاندارد است که برنامه های بزرگ (برنامه های ماشینکاری قالب چند هزار بلوک) ، به عنوان مثال (برنامه های ماشینکاری قالب چند هزار بلوک) ، در ماشین آلات CNC بدون هزینه های بالای حافظه محلی بزرگ اجرا می شوند.

فاکت لينکفاکت لینک سیستم هدایت اپراتور FANUC است.

یک سرور Factolink صفحات متنی را به صفحه نمایش CNC می فرستد و اجازه می دهد دستورالعمل های راه اندازی، دستورالعمل های تعمیر و نگهداری یا داده های تولید به طور مستقیم در پانل اپراتور ارائه شود.

کارت اترنت لینک شبکه ای را فراهم می کند که به روزرسانی های فاکت لنک را در زمان واقعی از یک سرور مرکزی امکان پذیر می کند.

زمینه نصب

A20B-8100-0670 در یک اسلات گزینه ای در قفسه کنترل CNC مستقل نصب می شود. مانند سایر برد های گزینه ای سری A20B-8100 (Profibus master ، DeviceNet ، RISC CPU ، سرور داده) ،آن را به کانکتور F-bus در backplane وصل می شود و توسط نرم افزار سیستم CNC در هنگام راه اندازی تشخیص داده می شود.

پس از نصب، پارامترهای شبکه CNC باید پیکربندی شوند: آدرس IP، ماسک زیر شبکه، دروازه پیش فرض، و پارامترهای عملکرد خاص برای FOCAS، DNC1 یا Factolink،بسته به اینکه از چه خدماتی استفاده می شود.

این پارامترها از طریق صفحه نمایش پارامتر SYSTEM / Ethernet CNC در حالت MDI وارد می شوند و در حافظه غیر قابل تغییر ذخیره می شوند.

خود برد نیاز به یک گزینه نرم افزاری سازگار اترنت برای فعال شدن در نرم افزار سیستم CNC (FROM) دارد.نصب برد بدون مجوز گزینه نرم افزار مربوطه منجر به غیر فعال شدن عملکرد اترنت می شود.

قبل از سفارش این تخته به عنوان یک جایگزین مستقل، پیکربندی گزینه CNC را بررسی کنید.

سوالات عمومی

Q1: A20B-8100-0670 نصب شده است اما softkey EMBED PORT در صفحه SYSTEM ظاهر نمی شود. چه چیزی باید ابتدا بررسی شود؟

شایع ترین علت این است که گزینه نرم افزاری اترنت در ماژول FROM CNC فعال نیست. سخت افزار صفحه Ethernet باید با یک گزینه نرم افزاری فعال در مجوز CNC مطابقت داشته باشد.

صفحه نمایش گزینه های CNC (SYSTEM → [OPTIONS]) را برای تابع Ethernet بررسی کنید.

اگر آن را در لیست نیست یا فعال نیست، هیئت مدیره نمی تواند بدون گزینه نرم افزار مربوطه فعال شود. همچنین بررسی کنید که هیئت مدیره به طور کامل و به درستی در محل گزینه خود قرار دارد.

س2: آیا A20B-8100-0670 می تواند از تماس های API FOCAS2 از نرم افزار مدرن نظارت بر ماشین پشتیبانی کند؟

بله، FOCAS1/Ethernet (که A20B-8100-0670 از آن پشتیبانی می کند) و FOCAS2 یک پروتکل سازگار را به اشتراک می گذارند.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

نسخه کتابخانه خاص FOCAS2 و سری CNC سازگار را با ارائه دهنده نرم افزار تأیید کنید.

سوال 3: CNC یک نوع 16i-B یا 18i-B یکپارچه است. آیا A20B-8100-0670 مناسب است؟

A20B-8100-0670 به طور خاص برای واحد های CNC مستقل با گزینه های انتخاب شده در قفسه اختصاص داده شده است.واحد های CNC 16i-B/18i-B/21i-B یکپارچه (در LCD نصب شده) از معماری گزینه ای مختلف و صفحه رابط مختلف اترنت استفاده می کنند.

قبل از سفارش، معماری فیزیکی CNC را تایید کنیددر حالی که واحدهای یکپارچه دارای الکترونیک یکپارچه در پشت پانل LCD.

سوال 4: A20B-8100-0670 چند اتصال همزمان FOCAS را پشتیبانی می کند؟

کارت اترنت از تعداد محدودی از اتصالات همزمان TCP / IP پشتیبانی می کند همانطور که توسط مشخصات FANUC FOCAS1 / Ethernet تعریف شده است.تلاش برای باز کردن اتصالات بیشتر از آنچه که صفحه پشتیبانی می کند منجر به رد اتصالات یا زمان بندی در نرم افزار برنامه می شود.

برای محیط هایی که نیاز به مصرف کنندگان همزمان بسیاری از داده ها دارند، یک متمرکز داده FOCAS2 که یک بار به CNC متصل می شود و داده ها را دوباره توزیع می کند، معماری استاندارد است.

Q5: پس از تعویض A20B-8100-0670، پارامترهای اترنت خالی به نظر می رسند. آیا راهی برای بازیابی آنها بدون سوابق پیکربندی اصلی وجود دارد؟

پارامترهای اترنت (آدرس IP، ماسک زیر شبکه، مسیر سرور DNC و غیره) در SRAM CNC ذخیره می شوند.

اگر صفحه بدون پشتیبان گیری SRAM جایگزین شود، یا اگر پارامترها در طول جایگزینی پاک شوند، باید به صورت دستی دوباره وارد شوند.

پارامترهای FOCAS، DNC1 و Factolink همگی در صفحه نمایش پارامتر SYSTEM → Ethernet وارد می شوند.

اگر سوابق محلی در دسترس نباشند، برای تنظیمات IP اصلی با اسناد سرویس سازنده ماشین آلات یا مدیر شبکه کارخانه تماس بگیرید.
