FANUC A20B-8100-0669 | برد اصلی CPU — سری کنترلر CNC i-Series A20B-8100، برد کنترل اصلی نصب شده روی LCD، رابط سروو FSSB، مبدا ژاپن

شماره قطعه: A20B-8100-0669

سازنده: FANUC Corporation (ژاپن)

دسته بندی محصول: برد چاپی (PCB) — برد اصلی CPU (مادربورد)

سری: A20B-8100 — خانواده بردهای اصلی CPU CNC FANUC i-Series

مرور کلی

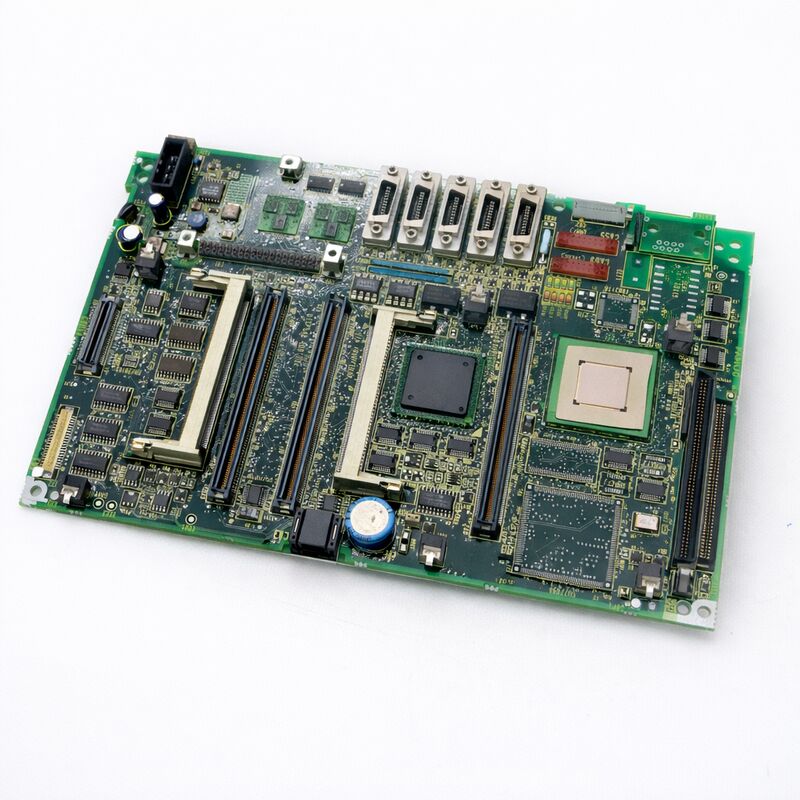

برد اصلی CPU FANUC A20B-8100-0669 متعلق به سری A20B-8100 FANUC است — خانواده بردهای اصلی نصب شده روی LCD که در مرکز نسل کنترلرهای CNC i-series FANUC قرار دارند.این بردها به عنوان پلتفرم سخت افزاری مرکزی برای خانواده کنترلرهای CNC 16i-B، 18i-B و 21i-B FANUC عمل می‌کنند، نسلی از محصولات که بخش میانی و با قابلیت بالای CNC FANUC را در طول دهه 2000 و تا دهه 2010 تعریف کرد.هر کنترلر CNC i-series از این نسل بر اساس یکی از این بردهای اصلی ساخته شده است.

این برد میزبان ماژول CPU پلاگین، ماژول حافظه FROM/SRAM، کارت کنترل محور و مدارهای نمایشگر/ارتباطات است. این برد به صورت فیزیکی به پنل LCD متصل می‌شود و آن را به یک مجموعه یکپارچه نصب شده روی LCD تبدیل می‌کند — الکترونیک و نمایشگر کنترلر یک واحد مستقل و واحد هستند.

خانواده بردهای اصلی A20B-8100 چندین نوع CNC را از طریق شماره قطعات مختلف پوشش می‌دهد. هر شماره در این سری با یک مدل CNC خاص با مجموعه ای تعریف شده از قابلیت های PMC، گزینه های اترنت و پیکربندی های محور مطابقت دارد.

A20B-8100-0669 این خانواده را اشغال کرده و با همان معماری فیزیکی و سیستم ماژول پلاگین که در بین بردهای نسل B i-series مشترک است، به پیکربندی CNC تعیین شده خود خدمت می‌کند.

مشخصات کلیدی

پارامتر

مقدار

بردهای اصلی نسل B معماری فیزیکی مشترکی دارند در حالی که هر نوع، پیکربندی سخت افزاری مناسب برای قابلیت های نرم افزار CNC خود را حمل می‌کند.

برد اصلی لنگر کل مجموعه کنترلر است. این برد موارد زیر را فراهم می‌کند:

ارتباط گذرگاه سروو FSSB.

تمام تقویت کننده های سروو از طریق کابل های فیبر نوری FSSB در کانکتورهای COP به برد اصلی متصل می‌شوند.

لینک FSSB دستورات موقعیت و داده های بازخورد را در زمان واقعی حمل می‌کند و جایگزین رابط های سروو آنالوگ و پالس ترن قدیمی تر نسل های قبلی FANUC می‌شود.رابط اسپیندل سریال.

تقویت کننده اسپیندل از طریق پورت اسپیندل سریال JA7A متصل می‌شود. همگام سازی ضربه زدن سفت، کنترل محور Cs و جهت گیری اسپیندل همگی به این لینک وابسته هستند.

I/O Link برای ورودی/خروجی ماشین. ورودی/خروجی توزیع شده ماشین — سوئیچ های حد، سلونوئیدها، قفل های درب، سیگنال های تعویض ابزار — از طریق گذرگاه I/O Link که در JD51A خاتمه یافته است، متصل می‌شود.

اسلات های ماژول پلاگین. ماژول FROM/SRAM، کارت پردازنده CPU و کارت کنترل محور همگی مستقیماً روی برد اصلی نصب می‌شوند.

اینها را می‌توان به عنوان واحدهای جداگانه در طول نگهداری تعویض کرد.اتصال منبع تغذیه.

ماژول منبع تغذیه A20B-8100-0720 مستقیماً به برد اصلی متصل می‌شود و ولتاژهای تنظیم شده مورد نیاز کل کنترلر را فراهم می‌کند.

ملاحظات تعویض برد اصلیتعویض صحیح A20B-8100-0669 نیازمند پیروی از رویه تعیین شده FANUC برای تعویض برد اصلی i-series است. نادیده گرفتن هر مرحله، خطر از دست دادن داده یا عدم راه اندازی کنترلر را ایجاد می‌کند.

ابتدا پشتیبان گیری SRAM.

ماژول SRAM روی برد اصلی پارامترهای ماشین، داده های نردبان PMC، آفست های ابزار، مختصات کار و برنامه های ذخیره شده را نگه می‌دارد.

همیشه قبل از دست زدن به برد، یک پشتیبان گیری کامل SRAM انجام دهید. به کارت حافظه FANUC، کارت PC یا انتقال RS-232C به PC پشتیبان بگیرید. قبل از ادامه، از کامل و قابل خواندن بودن پشتیبان گیری اطمینان حاصل کنید.انتقال ماژول.

ماژول FROM/SRAM، کارت پردازنده CPU و کارت کنترل محور از برد اصلی به برد جایگزین منتقل می‌شوند.

این ماژول ها نرم افزار مخصوص ماشین را حمل می‌کنند و نباید بدون تأیید سازگاری کامل نرم افزار با ماژول های ماشین دیگر مبادله شوند.بررسی پس از نصب.

پس از مونتاژ مجدد و بازیابی SRAM، به صفحه بررسی پارامتر بوت کنید و تأیید کنید که تمام صفحات پارامتر موجود هستند.

وضعیت نردبان PMC را بررسی کنید. هر محور را جوگ کنید و وضعیت آماده سروو را تأیید کنید. اسپیندل را در حالت JOG قبل از بازگرداندن ماشین به تولید آزمایش کنید.سوالات متداول

س1: کنترلر پس از تعویض برد اصلی، برق را از دست می‌دهد و دوباره روشن نمی‌شود. نمایشگر خاموش می‌ماند. محتمل ترین علت چیست؟

یک نمایشگر خاموش بلافاصله پس از تعویض برد اصلی، نشان دهنده عدم نصب صحیح ماژول FROM/SRAM است.

ماژول اولین چیزی است که ROM بوت به دنبال آن می‌گردد — اگر نتواند ماژول را پیدا کند یا آن را به اشتباه بخواند، توالی بوت نمی‌تواند پیشرفت کند و نمایشگر تاریک می‌ماند.

برق را قطع کنید، ماژول FROM/SRAM را محکم دوباره نصب کنید و دوباره امتحان کنید. همچنین تأیید کنید که ماژول منبع تغذیه A20B-8100-0720 کاملاً نصب شده و LED وضعیت آن سبز است.

س2: پس از نصب A20B-8100-0669، تمام محورهای سروو آلارم 401 (VRDY خاموش) را نشان می‌دهند. تقویت کننده های سروو روشن به نظر می‌رسند. چه چیزی باید بررسی شود؟

آلارم 401 بلافاصله پس از تعویض برد اصلی تقریباً همیشه به یک اتصال فیبر FSSB مختل شده مربوط می‌شود.

در طول جابجایی برد، فیبرهای نوری در کانکتور(های) COP10A روی برد اصلی ممکن است کمی شل شده باشند.

هر انتهای فیبر را بررسی کنید — باید کاملاً وارد شده و قفل شده باشد. در صورت وجود هرگونه آلودگی قابل مشاهده، انتهای فیبر را با یک سواب خشک بدون پرز تمیز کنید. دوباره وصل کنید و برق را بچرخانید.

س3: آیا پشتیبان گیری SRAM گرفته شده از یک ماشین سازگار با 16i-B یا 18i-B قابل انتقال به کنترلر میزبان A20B-8100-0669 است؟

خیر. داده های SRAM مخصوص ماشین هستند. مجموعه پارامتر، نردبان PMC و برنامه های ذخیره شده به مدل دقیق CNC، نسخه نرم افزار و پیکربندی ماشین اصلی گره خورده اند. SRAM از یک نوع CNC متفاوت باعث آلارم های سیستمی یا رفتار نادرست ماشین می‌شود.

همیشه پشتیبان گیری SRAM گرفته شده از همان ماشینی که برد جایگزین در آن نصب می‌شود را بازیابی کنید.

س4: آیا برد اصلی A20B-8100-0669 در سطح قطعه قابل تعمیر است؟

تعمیر در سطح قطعه برای مدارهای جانبی — قطعات گسسته، کانکتورها، رگولاتورهای ولتاژ، مدارهای ساعت — امکان پذیر است، اما برای پردازنده اصلی یا دستگاه های ASIC روی برد عملی نیست. اکثر مراکز تعمیر تخصصی FANUC برد را در یک سیستم کنترلر زنده تست می‌کنند و در صورت خرابی در یک دستگاه غیر قابل تعمیر، برد را به عنوان یک واحد تعویض می‌کنند.

تعمیر قطعه تنها زمانی مقرون به صرفه است که قطعه معیوب یک قطعه گسسته قابل شناسایی یا یک کانکتور باشد، نه یک ASIC.

س5: اگر شماره قطعه اصلی ماشین مشخص نباشد، برد اصلی جایگزین صحیح چگونه شناسایی می‌شود؟

شماره قطعه برد اصلی موجود روی برچسب شناسایی برد چاپ شده است — یک برچسب سفید یا نقره ای که معمولاً در یکی از لبه های PCB قرار دارد. قبل از برداشتن برد از این برچسب عکس بگیرید.

اگر برچسب آسیب دیده باشد، شماره نقشه واحد سیستم ماشین (با شروع از A02B-) را می‌توان در برابر مستندات پیکربندی سخت افزار FANUC مقایسه کرد تا شماره قطعه برد اصلی صحیح برای آن سیستم کنترلر شناسایی شود.
