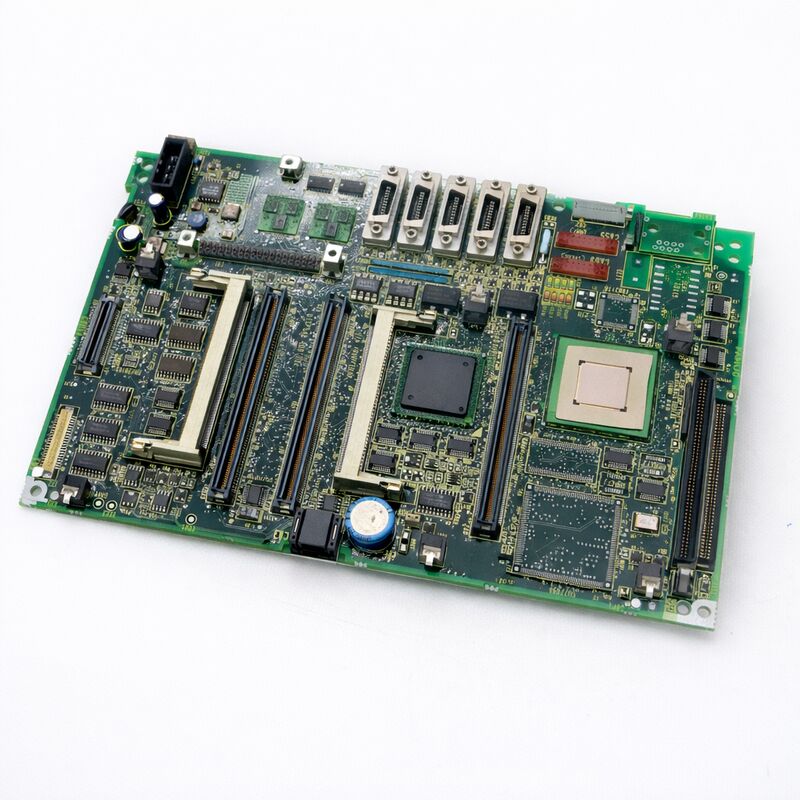

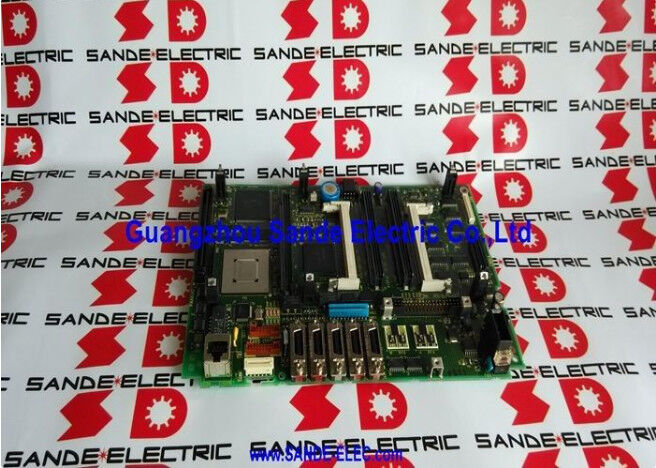

A20B-8100-0662 صفحه PCB فانوک A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662. سری 21i-B کنترل اصلی CPU PCB PMC-SA1، بدون اترنت، سری A20B-8100، LCD نصب شده، برای 21i-MB / 21i-TB، ژاپن

شماره بخش:A20B-8100-0662

تولید کننده:شرکت FANUC (ژاپون)

دسته بندی محصول:PCB صفحه اصلی CPU (CNC Control Motherboard)

سری:A20B-8100 FANUC 16i-B / 18i-B / 21i-B خانواده صفحه اصلی

مرور کلی

درFANUC A20B-8100-0662صفحه اصلی CPU برای کنترل کننده های CNC سری 21i-B FANUC که با PMC-SA1 پیکربندی شده اند و بدون ethernet جاسازی شده است.

این نوع خاص مادربرد است که مجموعه ویژگی های سیستم 21i-B را برای این پیکربندی تعریف می کند:کنترل کننده CNC مقرون به صرفه که پوشش دهنده کاربردهای چرخ دنده (21i-TB) و مرکز ماشینکاری (21i-MB) است که برای طیف متوسط پیچیدگی ماشین آلات مناسب است.

در خانواده صفحه اصلی A20B-8100-066x ، هر شماره قطعه مربوط به ترکیبی خاص از نامگذاری سری CNC و پیکربندی ویژگی های درون دستگاه است. -0662 خط پایه 21i-B است.:PMC-SA1، بدون اترنت

نام PMC-SA1 به مشخصات PMC (کنترلر ماشین قابل برنامه ریزی) اشاره دارد.مدیریت منطق معمولی نردبان ماشین بدون قابلیت برنامه نویسی پیشرفته نوع SB7.

عدم وجود اترنت جاسازی شده یکی دیگر از ویژگی های تعیین کننده است: ماشین هایی که نیاز به اتصال شبکه کارخانه دارند باید یک برد گزینه ای اترنت خارجی را اضافه کنند.در حالی که ماشین هایی که فقط از طریق RS-232C یا PCMCIA ارتباط برقرار می کنند با این صفحه به عنوان استاندارد کار می کنند.

سری 21i-B CNC اصلی FANUC برای ماشین آلات تولیدی عمومی است. این دستگاه همان معماری servo دیجیتال FSSB و رابط پیچ سریال 16i-B و 18i-B را دارد.در محدوده تعداد محورها و مشخصات PMC مناسب برای ماشین آلات معمولی دو تا چهار محور.

مشخصات کلیدی

21i-B در نسل 16i-B / 18i-B / 21i-B

خانواده A20B-8100-066x کل نسل دوم سری i را در سه نام CNC پوشش می دهد:

21i-B موقعیت پایین تری را در سلسله مراتب محور و عملکرد این نسل اشغال می کند. 16i-B و 18i-B از محورهای کنترل شده تر و طیف گسترده تری از توابع پیشرفته ماشینکاری پشتیبانی می کنند.

21i-B با ماشین آلات ابزار مطابقت دارد که در آن دو تا چهار محور و عملکرد چرخه استاندارد تمام الزامات ماشینکاری را برآورده می کند.مراکز ماشینکاری عمودی، و ماشین آلات حفاری در تولید جهانی.

یک تفاوت قابل توجه در سخت افزار، ماژول CPU است. 21i-B از پردازنده های CPU با مشخصات پایین تر در مقایسه با 16i-B و 18i-B استفاده می کند.

نیازمندی های پردازش 21i-B به طور نسبی پایین تر استتقاضا برای پردازش همزمان کمتر است بنابراین مشخصات CPU کاهش یافته مناسب است و عملکرد عملی ماشین را محدود نمی کند.

PMC-SA1 در عمل چه معنایی دارد

PMC (کنترلر ماشین قابل برنامه ریزی) در یک CNC FANUC PLC ساخته شده است. آن را به اجرا می گذارد منطق نردبان ساز ماشین مدیریت تمام I / O ماشین: سوئیچ های محدودی، قفل درب، خنک کننده،ابزار عوض کننده، سیستم های پالت، و همه چیز خارج از کنترل مستقیم سرو و پیچ.

PMC-SA1 مشخصات PMC سطح ورودی در نسل 21i-B است:

مراحل برنامه:SA1 از تعداد محدودی از پله های نردبان پشتیبانی می کند که برای الزامات PMC استاندارد دو محور چرخ دار یا سه محور مرکز ماشینکاری کافی است.

نمادهای نردبان:SA1 مجموعه استاندارد تماس های رله، کویل ها، تایمرها، شمارنده ها و توابع مقایسه ای را که در منطق نردبان ماشین آلات معمولی استفاده می شود، فراهم می کند.

سرعت اجرا:SA1 با سرعت مورد نیاز برای پاسخ I/O ماشین عادی اجرا می شود، مناسب برای عملکرد های اسپندل، مایع خنک کننده، درب و ابزار با زمان پاسخ در ده ها میلی ثانیه است.

برای ماشین هایی که دارای دستگاه های پیچیده تغییر ابزار، سیستم های چند پالت یا رابط های گسترده ی ماکرو کاربر هستند،PMC-SB7 (در صفحه های -0663 و -0665 در دسترس است) مراحل برنامه بیشتری و قابلیت های گسترده تری را ارائه می دهد.

-0662's SA1 به اکثر کاربردهای استاندارد ماشین آلات بدون محدودیت خدمت می کند.

سوالات عمومی

سوال 1: یک دستگاه 21i-B دارای یک برد -0662 (PMC-SA1 ، بدون اترنت) است. آیا می توان آن را با -0664 (PMC-SA1 ، با اترنت) جایگزین کرد؟

از نظر فیزیکی و الکتریکی ، -0664 می تواند جایگزین -0662 شود. مشخصات PMC یکسان است (SA1) ، بنابراین نردبان PMC موجود بدون تغییر منتقل می شود.

تنها تفاوت این است که -0664 قابلیت ایترنت جاسازی شده را اضافه می کند. -0662 فاقد آن است.

قبل از تعویض، تایید کنید که نسخه نرم افزار FROM در ماژول های برد جایگزین با پیکربندی ماشین خاص سازگار است.

Q2: پس از نصب A20B-8100-0662 جایگزین، 21i-B نشان می دهد هشدار PMC ER01 (برنامه یافت نشده).

هشدار PMC ER01 نشان می دهد که برنامه نردبان PMC در SRAM وجود ندارد.

یا پشتیبان SRAM پس از تعویض بازسازی نشده است، یا ماژول SRAM از صفحه اصلی منتقل نشده است، یا فرآیند بازسازی تکمیل نشده است.تایید ماژول SRAM از صفحه اصلی در صفحه جدید نصب شده است.

سپس نسخه پشتیبان SRAM را از رسانه پشتیبان بازیابی کنید. اگر نسخه پشتیبان وجود نداشته باشد، نردبان PMC باید از فایل های برنامه اصلی سازنده ماشین بارگذاری شود.

سوال 3: دستگاه 21i-B به اترنت نیاز ندارد. اگر یک برد -0664 به عنوان جایگزینی استفاده شود، آیا اترنت غیر استفاده شده باعث ایجاد مشکلی می شود؟

نه، پورت اترنتي جاسازی شده در -0664 غیرفعال است اگر هیچ کابل متصل نشده و هیچ پارامتر اترنتی تنظیم نشده باشد.

منابع سیستم را مصرف نمی کند یا بر عملکرد CNC تأثیر نمی گذارد.

جایگزینی از نظر عملکردی برای ماشین هایی که از اترنت استفاده نمی کنند شفاف است.

Q4: کدام کارت کنترل محور در A20B-8100-0662 برای یک مرکز ماشینکاری 4 محور مورد نیاز است؟

A20B-3300-0032 (کارت کنترل سرو محوری 4، نرم افزار سرو سری 90B0) کارت صحیح برای پیکربندی 4 محوری 21i-B است.

A20B-3300-0033 با پیکربندی های دو محوری کار می کند.همیشه بررسی کنید که کدام کارت محور در دستگاه اصلی نصب شده است قبل از سفارش جایگزینی کارت محور با سایر ماژول ها در هنگام جایگزینی صفحه اصلی منتقل می شود.

س5: آیا ماژول DRAM برای A20B-8100-0662 مشابه با 16i-B یا 18i-B است؟

21i-B از ماژول های DRAM متفاوت از 16i-B و 18i-B استفاده می کند. 21i-B (بدون اترنت) از A20B-3300-0291 (16MB DRAM) یا A20B-3300-0290 (32MB DRAM) استفاده می کند.

16i-B و 18i-B از A20B-3300-0310 (16MB) یا A20B-3300-0311 (32MB) استفاده می کنند.

نصب یک ماژول DRAM 16i/18i به یک صفحه اصلی 21i-B باعث شکست بوت می شود. همیشه ماژول درست را برای نامگذاری CNC خاص تأیید کنید.
