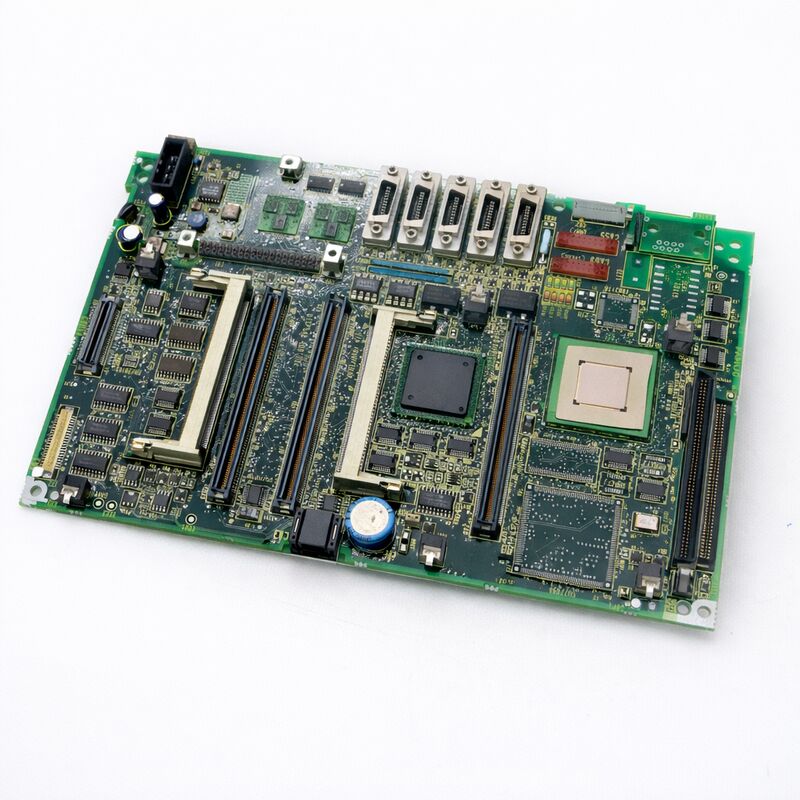

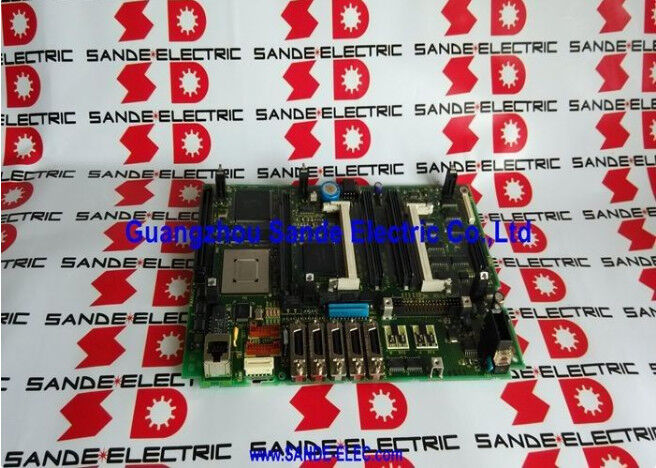

FANUC A20B-8100-0661 | کنترل سری 18i-B PCB اصلی CPU وmdash; برای کنترلرهای CNC 18i-MB / 18i-TB، سری A20B-8100، نصب شده روی LCD، مبدا ژاپن

شماره قطعه: A20B-8100-0661

سازنده: FANUC Corporation (ژاپن)

دسته بندی محصول: PCB وmdash; برد اصلی CPU (مادربرد کنترل CNC)

سری: A20B-8100 وmdash; خانواده برد اصلی FANUC 16i-B / 18i-B / 21i-B

مرور کلی

این FANUC A20B-8100-0661 برد اصلی CPU برای کنترلرهای CNC سری FANUC 18i-B است. چه دستگاه یک 18i-MB (مرکز ماشین کاری)، 18i-TB (تراش) یا یکی دیگر از انواع 18i-B باشد، این بردی است که در مرکز سیستم کنترل قرار دارد وmdash; مهمترین جزء سخت افزاری در کنترلر 18i-B.

18i-B در وسط سلسله مراتب نسل دوم سری i FANUC قرار دارد.

این دستگاه ظرفیت محور بیشتر و توابع ماشین کاری پیشرفته تری نسبت به 21i-B ارائه می دهد، در حالی که همان معماری اصلی را به اشتراک می گذارد وmdash; ارتباط سرو دیجیتال FSSB، کنترل اسپیندل سریال و طراحی برد پلاگین ماژولار وmdash; مانند کل نسل 16i-B/18i-B/21i-B.

این موقعیت، 18i-B را به انتخابی محبوب برای تراش های پیچیده (به ویژه ماشین های چند برجک و زیر اسپیندل)، مراکز ماشین کاری 5 محوره و سایر ماشین ابزارهای پیشرفته که به تعداد محور بیشتری نسبت به 21i-B نیاز دارند اما نیازی به قابلیت کامل 16i-B ندارند، تبدیل کرده است.

این برد در قسمت پشتی واحد LCD/MDI نصب می شود. ماژول های پلاگین در قسمت جلویی آن نصب می شوند. سیستم های ماشین که حول این برد ساخته شده اند با نامگذاری واحدهای کنترل که با A02B-0283-Bxxx شروع می شوند، شناسایی می شوند.

این برد در پایگاه نصب شده گسترده ای از ماشین های 18i-B در خدمت بوده است و همچنان آیتم نگهداری اصلی برای این نسل CNC است.

مشخصات کلیدی

چه چیزی 18i-B را از 16i-B و 21i-B متمایز می کند

سه برد اصلی در نسل A20B-8100-066x سه نامگذاری CNC متمایز را خدمت می کنند. درک تفاوت ها مستقیماً برای نگهداری مهم است:

18i-B در مقابل 21i-B. 18i-B از محورهای کنترل شده بیشتر و توابع ماشین کاری پیچیده تری نسبت به 21i-B پشتیبانی می کند.

این دستگاه از ماژول های CPU با مشخصات بالاتر (A20B-3300-03xx) در مقایسه با CPU های کم مصرف تر در 21i-B استفاده می کند.

این دو برد اصلی قابل تعویض نیستند وmdash; جایگزینی برد 21i-B در دستگاه 18i-B پشتیبانی نمی شود.

18i-B در مقابل 16i-B. 16i-B بالاترین مشخصات برد در این نسل است.

18i-B و 16i-B خانواده ماژول CPU (A20B-3300-03xx) و خانواده ماژول DRAM (A20B-3300-0310/0311) را به اشتراک می گذارند. بردهای اصلی آنها در حداکثر تعداد محور و مجموعه توابع تعریف شده توسط نرم افزار CNC مربوطه متفاوت است. خود بردها سازگار متقابل نیستند.

ماژول سیستم کنترل 18i-B

A20B-8100-0661 میزبان ماژول های پلاگین زیر است:

ماژول CPU (A20B-3300-03xx). کارت پردازنده کلاس Pentium که نرم افزار سیستم 18i-B را اجرا می کند.

یک گام عملکردی قابل توجه نسبت به پردازنده های 486DX استفاده شده در نسل مدل A، که قدرت پردازش لازم برای توابع پیچیده درون یابی چند محوره و ماشین کاری با سرعت بالا را فراهم می کند.

کارت سرو FSSB. ماژول کنترل محور که ارتباط فیبر نوری با تمام تقویت کننده های سرو را مدیریت می کند.

برای پیکربندی های چند محوره 18i-B وmdash; تراش با برجک های متعدد و زیر اسپیندل، مراکز ماشین کاری با محورهای چرخشی وmdash; کارت FSSB ارتباطات محور همزمان بیشتری را نسبت به کارت سرو 21i-B مدیریت می کند.

کارت گرافیک. پنل LCD را هدایت می کند. از نمایش رنگی در واحدهای LCD رنگی 10.4 اینچی و 8.4 اینچی که معمولاً روی ماشین های 18i-B نصب می شوند، پشتیبانی می کند.

ماژول FROM/SRAM. نرم افزار سیستم و داده های ماشین. SRAM با باتری پشتیبان گیری می شود وmdash; باتری پشتیبان باید عملکردی باشد تا داده ها در طول قطع برق حفظ شوند.

ماژول های DRAM. حافظه کاری. 18i-B از پیکربندی های 16MB (A20B-3300-0310) یا 32MB (A20B-3300-0311) پشتیبانی می کند.

ماژول منبع تغذیه (A20B-8100-0720). مستقیماً به برد اصلی متصل می شود.

سوالات متداول

س1: کنترلر 18i-B کاملاً خاموش است وmdash; بدون نمایشگر، بدون فن، بدون فعالیت LED. ماژول PSU عملکردی تایید شده است. آیا برد اصلی معیوب است؟

با یک PSU عملکردی تایید شده و بدون هیچ نشانه ای از فعالیت، برد اصلی مظنون اصلی می شود.

قبل از نتیجه گیری در مورد این موضوع، باتری را بررسی کنید که عمیقاً تخلیه نشده باشد و کانکتور برق واحد LCD محکم باشد.

اگر این موارد تایید شدند و برد همچنان هیچ فعالیتی نشان نداد، مدار مدیریت برق اصلی برد احتمالاً از کار افتاده است.

تعویض برد یا تعمیر در سطح قطعه مورد نیاز است.

س2: آیا می توان A20B-8100-0661 را از یک دستگاه 18i-B مستقیماً جایگزین دستگاه 18i-B دیگر کرد؟

نوع برد اصلی سازگار است. با این حال، ماژول های روی برد وmdash; FROM/SRAM، CPU، کارت سرو، DRAM وmdash; متعلق به دستگاه اهدا کننده هستند.

پس از پیوند دادن برد با ماژول های آن، دستگاه گیرنده پارامترها، نردبان PMC و داده های اهدا کننده را خواهد داشت، نه داده های خود را.

داده های دستگاه گیرنده باید قبل از بازگشت دستگاه به سرویس از پشتیبان SRAM خود بازیابی شوند.

همیشه تعویض برد اصلی را به عنوان یک رویه حیاتی داده در نظر بگیرید که نیاز به پشتیبان گیری فعلی دارد.

س3: 18i-B در هر بار راه اندازی، آلارم 360 (FSSB: خطا در مقداردهی اولیه) را در تمام محورها نشان می دهد، با تقویت کننده های سرو روشن. چه چیزی باید بررسی شود؟

آلارم 360 در چندین محور با تقویت کننده های روشن نشان دهنده خرابی زنجیره FSSB است. ابتدا اتصالات فیبر FSSB را در پورت COP10A روی کارت سرو FSSB برد اصلی بررسی کنید وmdash; این رایج ترین نقطه خرابی است.

فیبر باید تمیز، بدون آسیب و کاملاً قفل شده باشد. فیبر را برای خم شدن های تیز یا آسیب بررسی کنید. همچنین اتصال را در اولین تقویت کننده در زنجیره FSSB بررسی کنید.

اگر هر دو خوب تایید شدند و آلارم ادامه داشت، کارت سرو FSSB روی برد اصلی ممکن است از کار افتاده باشد وmdash; می توان آن را مستقل از برد اصلی تعویض کرد.

س4: باتری پشتیبان هنگام نصب برد تعویض شده مرده پیدا شد. آیا داده های SRAM قبلاً از دست رفته اند؟

داده های SRAM در طول دوره های خاموشی بدون باتری عملکردی از دست می روند، نه در لحظه تعویض. اگر باتری قبل از خاموش شدن برد برای نگهداری مرده بود، ممکن است داده های SRAM قبل از شروع کار تعویض از دست رفته باشند.

به همین دلیل است که پشتیبان گیری SRAM در یک رسانه خارجی باید همیشه قبل از هر گونه کار نگهداری روی CNC سری i انجام شود، صرف نظر از اینکه باتری خوب به نظر می رسد یا خیر. اگر داده ها از دست رفتند، باید از برگه های پارامتر اصلی سازنده دستگاه و فایل های برنامه مجدداً وارد شوند.

س5: پس از تعویض A20B-8100-0661 و بازیابی تمام داده ها، اسپیندل کار نمی کند و آلارم SP9001 را نشان می دهد. چه چیزی باید بررسی شود؟

SP9001 یک آلارم ارتباطی اسپیندل سریال است وmdash; 18i-B ارتباط معتبری از تقویت کننده اسپیندل دریافت نمی کند. پس از تعویض برد اصلی، این معمولاً ناشی از کابل JA7A شل یا قطع شده بین برد اصلی و تقویت کننده SPM است.

کانکتور JA7A را در هر دو انتها بررسی کنید. اگر اتصال محکم است، پارامترهای اسپیندل وmdash; به ویژه پارامترهای پیکربندی اسپیندل سریال وmdash; را بررسی کنید که به درستی بازیابی شده اند.

پارامتر اسپیندل نادرست پس از بازیابی می تواند حتی با یک اتصال فیزیکی خوب باعث این آلارم شود.
