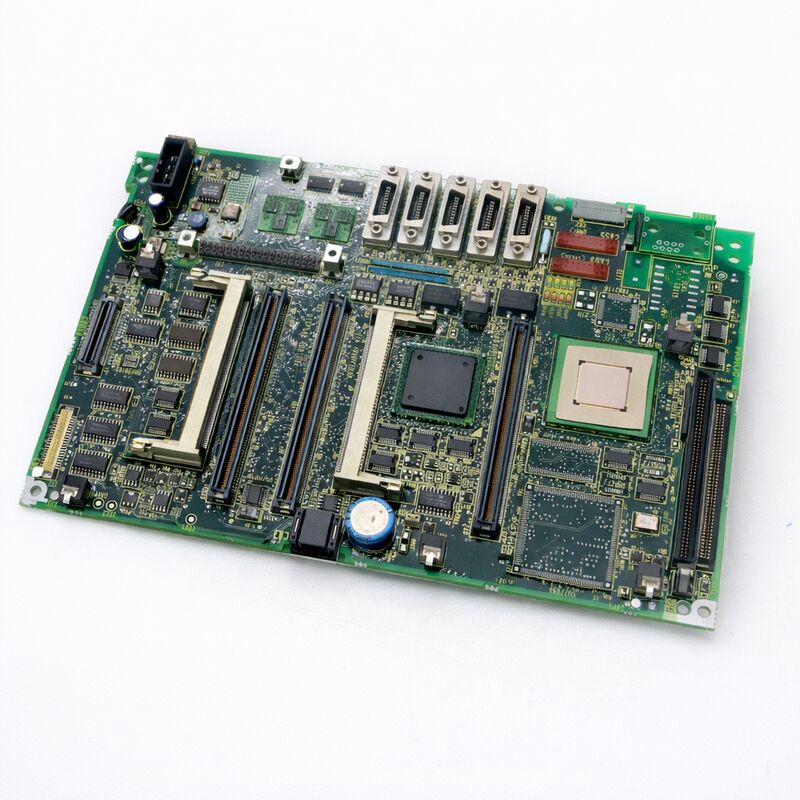

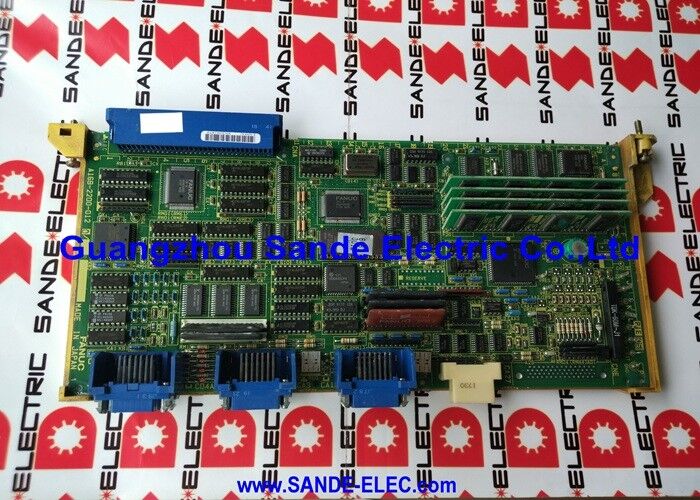

A20B-8100-0620 Fanuc PCB Board A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620

شماره بخش:A20B-8100-0620

تولید کننده:شرکت FANUC (ژاپون)

دسته بندی محصول:PCB LCD Control Board (دسته نمایش صفحه نمایش اپراتور)

سری:A20B-8100

مرور کلی

درFANUC A20B-8100-0620یک صفحه مدار چاپی کنترل LCD از سری A20B-8100 FANUC است.

It sits within the CNC operator panel assembly and handles the display control circuitry for the LCD unit — the board responsible for translating the CNC's video output signals into the correct drive signals that the LCD panel requires to produce a stable، تصویر دقیق

پنل کاربری جایی است که ماشینگر و ابزار ماشین ملاقات می کنند. همه چیز CNC نیاز به ارتباط موقعیت محور، سرعت پیچ، وضعیت برنامه، پیام های هشدار،مقادیر پارامتر از طریق صفحه نمایش منتقل می شوديه صفحه کنترل LCD خراب شده اين ارتباط بصري رو کاملاً قطع ميکنه

CNC به کار در داخل ادامه می دهد، اما اپراتور تمام بازخورد را از دست می دهد. در یک ماشین در حال اجرا این یک توقف تولید است؛ در یک ماشین در حال راه اندازی، هر عملیات معنی دار را غیرممکن می کند.

A20B-8100-0620 متعلق به سری A20B-8100 FANUC است ، یک خانواده گسترده از PCB های کنترل که شامل صفحه اصلی ، صفحه گزینه و الکترونیک پانل کاربری برای سری i و نسل های مرتبط CNC است.در اين خانواده، صفحه کنترل LCD لایه رابط بین خروجی گرافیک CNC و صفحه نمایش فیزیکی است ، نه خود صفحه اصلی CNC ،اما یک تخته اختصاصی در خانه پنل اپراتور که مدیریت زنجیره سیگنال نمایش.

مشخصات کلیدی

عملکرد صفحه کنترل LCD در پنل اپراتور

پانل کنترل CNC FANUC چیزی بیش از یک محفظه با یک صفحه نمایش و دکمه است. در داخل، چندین صفحه مدار عملکردها را تقسیم می کنند.صفحه اصلی CNC (در یک سیستم نصب شده LCD یکپارچه) یا رابط نمایش (در یک سیستم مستقل) سیگنال های ویدئویی تولید می کند.

این سیگنال ها به صفحه کنترل ال سی دی می رسند که چندین کار حیاتی را انجام می دهد:

تبديل سيگنال و زمانبنديپنل LCD نیاز به سیگنال های خاص درایو دیجیتال با زمان دقیق دارد.

صفحه کنترل فرمت سیگنال ویدئویی ورودی را به فرمت زمان بندی افقی و عمودی و داده های پیکسل که IC های راننده پنل LCD نیاز دارند تبدیل می کند.

کنترل راننده چراغ پشتی.پانل های LCD نیاز به یک نور پس زمینه برای روشن کردن لایه کریستال مایع از پشت دارند.

پانل های قبلی FANUC از CCFL (نور فلورسنت کاتود سرد) استفاده می کردند که توسط یک مرحله اینورتر هدایت می شد. پانل های بعدی از چراغ های LED استفاده می کنند.

صفحه کنترل LCD حاوی یا رابط با مدارهای درایو روشنایی پشتی است که روشنایی را تنظیم می کند و کنترل روشنایی پشتی را فعال / غیرفعال می کند.

کنترل قدرت رو نشان بدههیئت کنترل تسلسل قدرت را برای خود صفحه نمایش مدیریت می کند کنترل زمانی که قدرت صفحه نسبت به ورودی سیگنال اعمال می شود،که از آسیب به پانل LCD ناشی از گذروهای روشن شدن جلوگیری می کند.

صداقت سيگنالدر محیط صنعتی یک ماشین ابزار ✓ با سوئیچینگ درایو های سرو، پمپ های خنک کننده و موتورهای شروع شده ✓ سر و صدا الکتریکی یک چالش مداوم است.

صفحه کنترل LCD از طریق فیلتر و بافر سازی یکپارچگی سیگنال را حفظ می کند تا تصویر نمایشگر با وجود محیط های سر و صدای الکتریکی پایدار باشد.

علائم خرابی صفحه کنترل LCD

مشکلات صفحه کنترل LCD معمولا از نظر بصری آشکار است اما می تواند تدریجی باشد:

صفحه نمایش خالی کاملبا استفاده از قدرت و بدون نور پس زمینه، نقاط قابل مشاهده ای به صفحه یا منبع نور پس زمینه متصل می شوند.تست این که آیا CNC در سایر موارد به طور طبیعی در حال اجرا است (بررسی از طریق RS-232C یا گوش دادن به صداهای عملیات عادی) قبل از تعویض تخته.

تصویر موجود اما شسته شده یا رنگ نادرستنشان می دهد که زنجیره سیگنال نمایش کار می کند اما مدار کنترل کنتراست یا رنگ روی صفحه به طور جزئی شکست خورده است.

به طور متناوب چشمک می زندو سپس ثبات می یابد معمولا نشان دهنده یک قطعه معیوب در صفحه کنترل است که اغلب به سن گیرنده ها یا یک منبع روشنایی پس زمینه که حاشیه ای است مرتبط است.

صفحه نمایش متوقف می شود در حالی که CNC در حال اجرا است(که توسط دستگاه تایید شده است که به ورودی ها پاسخ می دهد) به یک مشکل در صفحه کنترل صفحه نمایش و نه یک مشکل در صفحه اصلی اشاره دارد.

سوالات عمومی

سوال 1: صفحه نمایش کاملا خالی است اما به نظر می رسد CNC در حال اجرا است. چگونه می توان کنترل LCD را به عنوان مشکل تایید کرد؟

ابتدا بررسی کنید که CNC با وجود صفحه خالی فعال است ️ یک اتصال RS-232C را امتحان کنید یا مشاهده کنید که آیا ماشین ورودی MDI را با صدا قبول می کند.

اگر CNC به طور طبیعی کار می کند، مشکل در زنجیره نمایشگر است نه در صفحه اصلی.

اندازه گیری اینکه آیا قدرت DC از طریق کانکتور آن به صفحه کنترل LCD می رسد. اگر قدرت وجود دارد اما صفحه نمایش خالی باقی می ماند، خود صفحه یا منبع روشنایی پس زمینه نقطه بعدی برای بررسی است.

يه تخته ي واضايده ي معروف و خوب که به طور موقت جايگزين شده، A20B-8100-0620 رو تاييد يا رد ميکنه.

س2: آیا می توان یک پانل LCD را به صورت جداگانه از صفحه کنترل A20B-8100-0620 تعویض کرد؟

پانل LCD و صفحه کنترل آن قطعات نزدیک به هم در مجموعه های پانل FANUC هستند.

فانوک آنها را به عنوان جفت های تطبیقی از طریق برنامه قطعات یدکی خود می فروشد.به طور کلی توصیه می شود که تخت کنترل و پانل را با هم جایگزین کنید مگر اینکه مطمئن باشید که مطابقت دارند..

اگر تنها پنل LCD از نظر فیزیکی شکست خورده باشد (اسکرین ترک خورده، پیکسل های مرده) در حالی که صفحه کنترل خوب تست می شود، یک پنل جایگزین مشابه از همان نسل مونتاژ پنل اپراتور مورد نیاز است.

سوال 3: پس از تعویض A20B-8100-0620، تصویر ظاهر می شود اما رنگ ها یا کنتراست نادرست دارد. چه چیزی باید تنظیم شود؟

برخی از صفحه های کنترل LCD FANUC دارای تنظیمات روشنایی و کنتراست قابل دسترسی از طریق قوطی های برش بر روی صفحه یا از طریق تنظیمات پارامتر CNC هستند.

پس از تعویض صفحه، بررسی کنید که آیا پارامترهای CNC مربوط به روشنایی صفحه نمایش به درستی تنظیم شده اند.

اگر تصویر پس از بررسی پارامترها هنوز نادرست باشد، ممکن است نیاز به پیکربندی اولیه صفحه جایگزین با استفاده از روش تنظیم صفحه نمایش FANUC باشد.

همچنین بررسی کنید که اصلاح صفحه ی جایگزین با پنل LCD خاص نصب شده سازگار است.

سوال 4: نمایشگر در حالت سرد کار می کند اما پس از 30 دقیقه کار کردن دستگاه از کار می رود. آیا این نشانه از خرابی صفحه کنترل LCD است؟

خرابی حرارتی یکی از علائم کلاسیک پیری خازن های الکترولیتی در صفحه کنترل است.

خازن هایی که در دمای اتاق قابل قبول هستند ممکن است در دمای عملیاتی شکست بخورند.

این علامت یک نشانه قوی از یک صفحه کنترل است که به جای تعمیر نیاز به تعویض دارد.به عنوان خازن معیوب در یک صفحه پرجمعیت می تواند دشوار جدا کردن بدون تجهیزات تخصصیجايگزين کردن هيئت مديره راه حل عملي است

س5: آیا قبل از تعویض A20B-8100-0620 نیاز به پشتیبان گیری از داده های SRAM وجود دارد؟

نه. صفحه کنترل LCD یک مدار نمایش خالص است ¢ هیچ پارامتر ماشین، برنامه یا داده های پیکربندی ندارد. داده های SRAM در ماژول های حافظه صفحه اصلی CNC ذخیره می شوند.

تعویض A20B-8100-0620 هیچ گونه خطر از دست دادن داده را ندارد. فقط برق را خاموش کنید، صفحه را عوض کنید، تمام کابل ها را با دقت دوباره متصل کنید و به طور طبیعی برق را شروع کنید.
