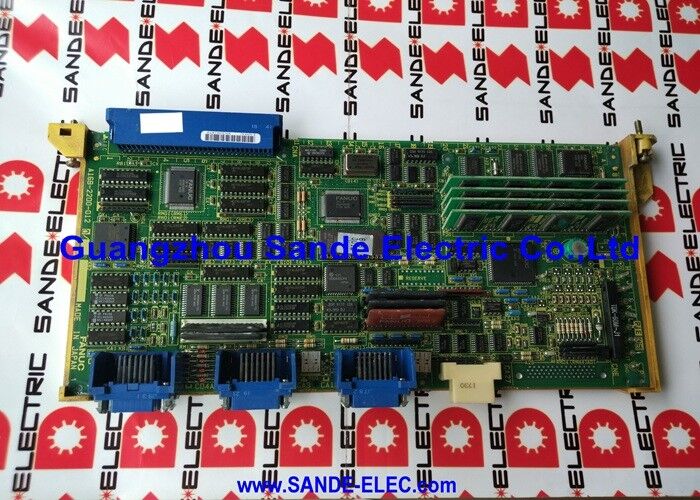

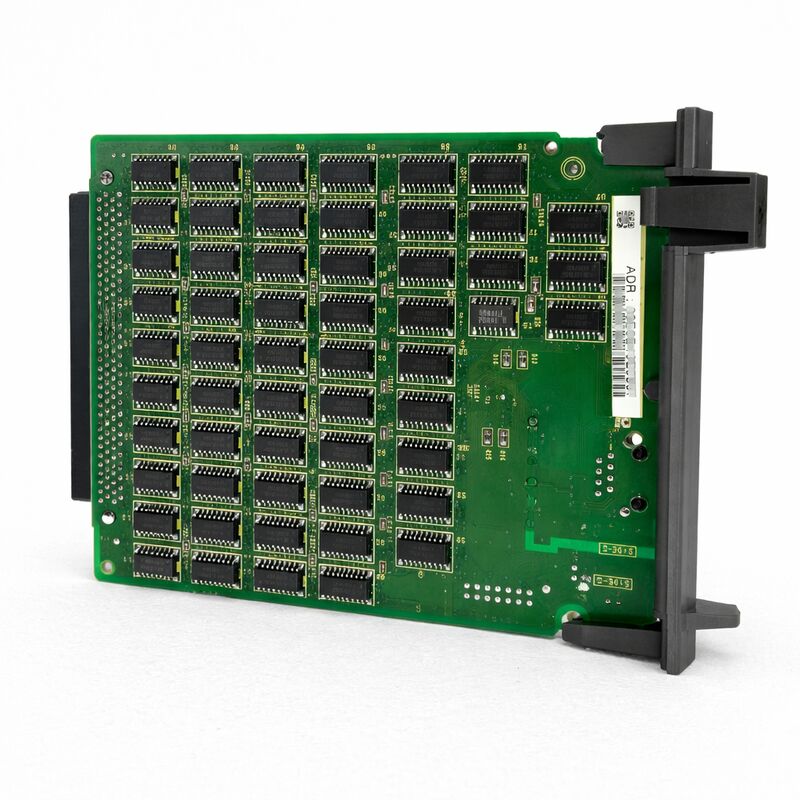

A20B-8100-0530 صفحه PCB فانوک A20B81000530 A2OB-8IOO-O53O

FANUC A20B-8100-0530 ♫ FL-NET PCB √ فابری LAN Ethernet Fieldbus Interface Board برای سری 16i / 18i / 21i مدل A CNC سری A20B-8100 ، ژاپن

شماره بخش:A20B-8100-0530

تولید کننده:شرکت FANUC (ژاپون)

دسته بندی محصول:PCB FL-net Option Board (Factory LAN Ethernet Fieldbus Interface) صفحه انتخاب شبکه های فرعی

سری:A20B-8100 FANUC سری I گزینه خانواده PCB

مرور کلی

درFANUC A20B-8100-0530صفحه رابط FL-net (Factory LAN) برای کنترل کننده های CNC مدل A سری 16i/18i/21i FANUC است.

It installs in an option slot of the i-series CNC basic unit and adds FL-net Ethernet fieldbus capability to the controller — enabling the CNC to participate as an equal peer node on a factory-wide FL-net network connecting CNC machines، PLC ها و سایر دستگاه های سازگار با FL-net.

FL-net استاندارد شبکه کارخانه ای است که توسط انجمن تولیدکنندگان برق ژاپن تحت مشخصات OPCN-2 توسعه یافته است.

برخلاف پروتکل های ایثرنت صنعتی عمومی، FL-net به طور خاص برای ارتباطات تعیین کننده در زمان واقعی بین کنترل کننده های اتوماسیون کارخانه طراحی شده است.

این پروتکل از یک مدل ارتباطی چرخه ای استفاده می کند که در آن تمام گره های شبکه مناطق داده را به اشتراک می گذارند هر گره به منطقه تعریف شده خود می نویسد و از مناطق گره های دیگر می خواند در یک حالت قابل پیش بینی ،چرخه محدود به زماناین رفتار چرخه FL-net را برای برنامه هایی که دو یا چند کنترل کننده نیاز به تبادل وضعیت I / O، داده های عملیاتی و سیگنال های همگام سازی با زمان تضمین شده دارند، مناسب می کند.

A20B-8100-0530 از طریق کانکتور CD38N در لبه صفحه به زیرساخت های اترنت FL-net کارخانه متصل می شود.

هیئت مدیره با اتوبوس داخلی CNC از طریق رابط F-BUS backplane ارتباط برقرار می کند.

از دیدگاه PMC CNC، داده های FL-net در یک منطقه حافظه تعریف شده ظاهر می شوند که برنامه نردبان PMC می تواند بخواند و بنویسد.شفاف به منطق برنامه PMC.

مشخصات کلیدی

FL-net ️ استاندارد اترنت طبقه کارخانه

FL-net در مقایسه با سایر گزینه های شبکه FANUC، رویکردی کاملا متفاوت نسبت به ارتباطات کارخانه مبتنی بر اترنت دارد.این کمک می کند تا FL-net را با دو صفحه مربوط به اترنت دیگر در همان خانواده گزینه های سری i مقایسه کند:

صفحه ای از fast Ethernet (A20B-8100-0670 یا A20B-8101-0030):انتقال برنامه DNC/FTP و نظارت FOCAS2 را از طریق Ethernet استاندارد فراهم می کند.

CNC به عنوان یک دستگاه متصل به شبکه عمل می کند که به درخواست های یک کامپیوتر میزبان پاسخ می دهد.

ارتباطات مبتنی بر رویدادها و نامتقارن است ‬ میزبان سوال می کند، CNC پاسخ می دهد. این ایده آل برای برنامه های مدیریت و نظارت بر برنامه های DNC است.

صفحه FL-net (A20B-8100-0530):به اشتراک گذاری داده های چرخه ای بین کنترل کننده ها را فراهم می کند.

تمام گره ها مناطق داده را در یک چرخه تعریف شده به اشتراک می گذارند. هیچ کامپیوتر میزبان برای شروع ارتباطات مورد نیاز نیست. CNC و PLC داده های I / O را به طور مداوم و تعیین کننده مبادله می کنند.

این ایده آل برای هماهنگی بین کنترل کننده ها است، به عنوان مثال، همگام سازی دو ماشین CNC در یک خط انتقال، یا انتقال سیگنال های وضعیت سطح سلول بین کنترل کننده ربات و CNC.

FL-net به طور خاص برای برنامه های کاربردی اتوماسیون کارخانه طراحی شده است که در آن کنترل کننده ها نیاز به به اشتراک گذاری داده ها با یکدیگر به جای یک کامپیوتر مرکزی دارند.مدل ارتباطی چرخه ای آن تضمین می کند که تمام گره ها داده های فعلی از تمام گره های دیگر را در هر چرخه شبکه داشته باشند.، که دقیقا رفتار مورد نیاز برای کنترل سلول تولید هماهنگ است.

ادغام F-BUS و نقشه برداری داده های PMC

هنگامی که A20B-8100-0530 نصب می شود، داده های FL-net به مناطق حافظه CNC به گونه ای نقشه برداری می شوند که به طور مستقیم برای برنامه نردبان PMC قابل دسترسی باشد.

صفحه FL-net چرخه ارتباطات شبکه را مدیریت می کند دریافت داده ها از دیگر گره های شبکه FL-net و به روز رسانی منطقه حافظه قابل دسترسی PMCو نوشتن داده های خروجی دستور PMC به شبکه در هر چرخه.

از دیدگاه نردبان PMC، خواندن ورودی های FL-net از منطقه خروجی یک کنترلگر دیگر به سادگی خواندن هر سیگنال I / O دیگر است.

سازنده ماشین، PMC را برای خواندن و نوشتن مناطق حافظه FL-net که به آدرس گره این CNC اختصاص داده شده است، برنامه ریزی می کند.

PMC نیازی به مدیریت زمان بندی شبکه، پردازش پروتکل یا آدرس گره ندارد همه اینها توسط صفحه A20B-8100-0530 اداره می شود.

This transparency makes FL-net particularly attractive for machine builders who want to add inter-machine communication without modifying the structure of the PMC programme beyond adding the relevant memory read/write instructions for the new data areas.

درخواست ها

A20B-8100-0530 به سناریوهای خاص اتوماسیون تولید می پردازد:

هماهنگي خط انتقالچندین ماشین CNC در یک خط انتقال تولید از FL-net برای به اشتراک گذاشتن سیگنال های دست دادن، وضعیت آماده بخشی، گسترش توقف اضطراری و اطلاعات وضعیت چرخه استفاده می کنند.

هر دستگاه وضعیت ماشین های مجاور را در زمان واقعی می داند، که جریان تولید هماهنگ را بدون یک واسطه PLC مرکزی امکان پذیر می کند.

ادغام CNC PLCیک PLC که کنترل کنویر، چسباندن لوله و دستکاری مواد را انجام می دهد، با CNC از طریق FL-net ارتباط برقرار می کند، سیگنال های ورود قطعات، تایید چسب و داده های کامل چرخه را مبادله می کند.هر دو کنترل کننده وضعیت یکدیگر را در هر چرخه FL-net می بینند.

نظارت در سطح سلولیک سیستم نظارت متصل به FL-net داده های عملیاتی را جمع آوری می کندوضعیت هشدار از چندین گره CNC در یک شبکه کارخانه بدون نیاز به اتصال جداگانه DNC به هر ماشین.

سوالات عمومی

Q1: آیا می توان صفحه FL-net A20B-8100-0530 و صفحه Fast Ethernet را همزمان در همان CNC 16i/18i/21i-A نصب کرد؟

بله، اگه واحد اصلي سي ان سي به اندازه کافي اسلات هاي اختياري داشته باشه.صفحه FL-net و صفحه Fast Ethernet از پورت های مختلف شبکه استفاده می کنند و عملکردهای مختلفی را انجام می دهند، اترنت سریع برای انتقال برنامه DNC و نظارت FOCAS2.

هر دو می توانند همزمان حضور داشته و فعال باشند، هر کدام در محل گزینه های خود، با CNC که همزمان از هر دو عملکرد شبکه استفاده می کند.

سوال2: یک آژیر مربوط به ارتباطات FL-net در زمان راه اندازی CNC ظاهر می شود. اولین مرحله تشخیصی چیست؟

تایید کنید که کابل شبکه FL-net به کانکتور CD38N متصل شده و شبکه فعال است.

FL-net نیاز به تمام گره ها دارد تا قبل از شروع مرحله ارتباطات چرخه ای، توالی راه اندازی خود را تکمیل کنند. اگر حتی یک گره نتوانست به آن متصل شود، چرخه شبکه ممکن است به درستی شروع نشود.

برای دیدن اینکه کدام گره ها فعال هستند، نمایش وضعیت FL-net را بررسی کنید (اگر در پنل کاربری CNC موجود باشد).

اگر خود گره CNC در شبکه ظاهر نمی شود، تنظیمات پارامتر آدرس گره را بررسی کنید و تایید کنید که در شبکه منحصر به فرد است.

سوال 3: چند گره CNC می توانند در یک شبکه FL-net شرکت کنند؟

استاندارد FL-net (OPCN-2) از حداکثر 254 گره در هر بخش شبکه پشتیبانی می کند.

در عمل، تاسیسات تولیدی معمولاً از تعداد بسیار کمتری استفاده می کنند. یک سلول ماشین معمولی با 520 گره CNC و PLC رایج است.

زمان چرخه ارتباطات FL-net با تعداد گره ها و حجم داده های به اشتراک گذاشته شده افزایش می یابد.

برای برنامه های کاربردی که زمان آن بسیار مهم است، تایید کنید که زمان چرخه با تعداد گره های برنامه ریزی شده و حجم داده ها با الزامات زمان برنامه مطابقت دارد.

Q4: پس از نصب A20B-8100-0530، چه تنظیمات پارامتری در CNC برای فعال کردن ارتباطات FL-net مورد نیاز است؟

حداقل پارامترهای FL-net CNC باید با: آدرس گره محلی (یک شماره منحصر به فرد در شبکه) ، تخصیصات منطقه داده (کدام آدرس های حافظه به کدام مناطق گره نقشه می کشند) ،و گزینه FL-net فعال کردن بیت.

شماره پارامترهای خاص در راهنمای اتصال 16i/18i/21i-A FL-net مستند شده است.سازندگان ماشین ساخت یک سیستم FL-net از ابتدا نیز نیاز به پیکربندی کل تعداد گره های شبکه و پارامترهای زمان چرخه.

Q5: صفحه FL-net نصب شده است اما PMC نمی تواند داده ها را از یک کنترل کننده دیگر در شبکه بخواند. شاخص های LED در صفحه طبیعی به نظر می رسد. چه چیزی باید مورد بررسی قرار گیرد؟

وضعیت نورمال LED بدون تبادل داده PMC معمولاً به جای یک مشکل سخت افزاری، یک مشکل پیکربندی پارامتر را نشان می دهد.

(1) پارامترهای اختصاص ناحیه حافظه تایید می کنند که ناحیه داده گره از راه دور به درستی به محدوده آدرس قابل دسترسی PMC نقشه برداری شده است.

(2) پارامترهای FL-net گره از راه دور: گره فرستنده باید برای نوشتن داده های خود به همان منطقه ای که گره گیرنده در حال خواندن است، پیکربندی شود.

(3) صفحه نمایش وضعیت FL-net در CNC تایید می کند که هر دو گره به عنوان شرکت کنندگان فعال در چرخه شبکه فعلی ذکر شده اند.

اگر برنامه PMC برای شامل کردن دستورالعمل های خواندن / نوشتن FL-net اصلاح نشده باشد، منطقه داده در حافظه وجود دارد اما نردبان هرگز به آن دسترسی ندارد.
