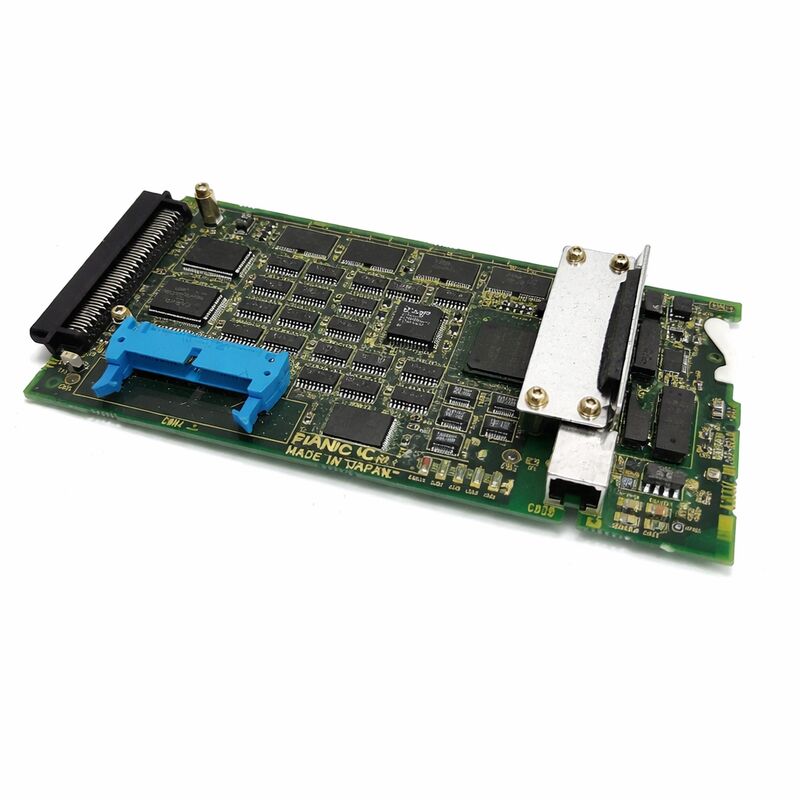

A20B-8100-0271 Fanuc PCB Board A20B81000271 A2OB-8IOO-O27I

FANUC A20B-8100-0271٬٬٬ سرور اطلاعات اترنت + گزینه ی ذخیره سازی ATA PCB٬٬ سری 15i / 16i / 18i / 21i / 0i CNC

آنچه این تخته به CNC اضافه می کند

A20B-8100-0271 PCB گزینه سرور داده برای کنترل کننده های CNC سری i FANUC است. این دستگاه در یک اسلات گزینه ای در پورت اصلی کنترل کننده نصب شده است و همزمان دو عملکرد را اضافه می کند:ذخیره سازی برنامه های NC محلی با ظرفیت بالا در یک کارت فلش ATA، و اتصال اترنت به LAN کارخانه برای مدیریت برنامه DNC.

بدون این برد یک سری i CNC برنامه های NC را در حافظه اصلی FROM / SRAM ذخیره می کند ظرفیت اندازه گیری شده در کیلوبایت تا چند صد کیلوبایت.برنامه ها در یک کارت فلش ATA ذخیره می شوند که ظرفیت آن در مگابایت تا گیگابایت اندازه گیری می شود.قطعات پیچیده با مراحل مداخله دقیق، محورهای چند سطحی یا مجموعه های فرعی بزرگ می توانند به طور کامل در دستگاه ذخیره شوند و بلافاصله آماده شوند.

رابط اترنت سرور داده را از طریق پروتکل سرور FTP سازگار با FANUC به LAN کارخانه متصل می کند.یا ایستگاه کاری مهندسی می تواند برنامه ها را بدون رسانه های فیزیکی یا اتصال کابل سریال RS-232C از طریق شبکه بارگیری و دانلود کنداز آنجا که برنامه ها از ذخیره سازی فلش محلی به جای جریان از شبکه اجرا می شوند، وقفه های شبکه در طول برش بر عملکرد ماشین تأثیر نمی گذارد.

مشخصات کلیدی

محدودیت های اسلات و آداپتور ATA

آداپتور کارت فلش ATA به کانکتور CNH6 روی صفحه متصل می شود و باید قبل از نصب صفحه متصل شود واحدهای بازسازی شده در بازار ثانویه به طور معمول بدون آداپتور ATA عرضه می شوند؛ این باید به صورت جداگانه تهیه شود اگر شامل نشده باشد.

صفحه نمی تواند به دلیل الزامات فاصله فیزیکی آداپتور ATA در برخی از موقعیت های گزینه ای قرار گیرد:

• نميتونه نزديکترين جا رو به صفحه LCD بگيره
• نمیتونه محل وسط یک واحد سه محل را اشغال کنه
• نمی تواند دورترین سوراخ از صفحه LCD را در یک واحد 4 اسلات اشغال کند

قبل از سفارش، موقعیت اسلات های موجود کنترل کننده را تایید کنید.

عملکرد سرور داده در مقابل اترنت جاسازی شده

برخی از کنترل کننده های 16i-B/18i-B دارای Ethernet در صفحه اصلی هستند که امکان ارتباط FOCAS2/Ethernet را برای نظارت بر ماشین و پخش برنامه DNC فراهم می کند.این کار با عملکرد سرور داده یکسان نیست.. اترنت جاسازی شده به تنهایی ذخیره سازی محلی کارت ATA یا پروتکل FTP سرور داده را فراهم نمی کند.یک دستگاه با اتریتن جاسازی شده هنوز هم می تواند از A20B-8100-0271 بهره مند شود اگر ذخیره سازی برنامه های محلی بزرگ مورد نیاز باشد یا اگر عملیات بدون جریان یک نیاز است.

عملکرد سرور داده همچنین نیاز به فعال کردن نرم افزار گزینه FANUC مربوطه در FROM CNC دارد.صفحه سرور داده و توابع در رابط کاربری CNC حتی با هیئت مدیره نصب نمی شود.

سوالات عمومی

س1: آیا عملکرد سرور داده نیاز به یک گزینه نرم افزاری برای فعال کردن دارد؟

بله، تابع سرور اطلاعات مستلزم فعال کردن نرم افزار گزینه ی مربوطه در FROM CNC است. اگر گزینه فعال نشده باشد،صفحه سرور داده و توابع در رابط کاربری CNC حتی با هیئت مدیره به طور فیزیکی نصب نمی شود. قبل از سفارش سخت افزار جایگزینی، گزینه سرور داده را تایید کنید.

سوال2: آداپتور ATA از تخته بازسازی شده گم شده است. کجا وصل می شود؟

آداپتور کارت فلش ATA به کانکتور CNH6 در صفحه A20B-8100-0271 متصل می شود.باید قبل از نصب صفحه به CNH6 متصل شود در سوراخ گزینه . منبع مناسب آداپتور ATA جداگانه و آن را به تخته قبل از نصب وصل کنید.

س3: اگر تخته در یک موقعیت سوراخ محدود نصب شود چه اتفاقی می افتد؟

آداپتور کارت ATA دارای الزامات فزیکی است که با مجمع LCD یا صفحه های مجاور در موقعیت های خاصی در تضاد است.نصب در یک سوراخ محدود مانع از بسته شدن کنترل کننده به درستی می شود یا مانع از قرار دادن آداپتور ATA می شود. قبل از نصب، تایید کنید که یک موقعیت اسلات مجاز در کنترل کننده خاص در دسترس است.

سوال 4: آیا A20B-8100-0271 می تواند در یک کنترل کننده سری 30i یا 31i استفاده شود؟

شماره A20B-8100-0271 برای نسل 15i/16i/18i/21i/0i سری i است. سری 30i/31i/32i از معماری سخت افزاری مختلف و فرمت های تخت گزینه های مختلف استفاده می کند.این کنترل کننده ها از برد های انتخاب سری A20B-8101 برای عملکردهای اترنت و سرور داده استفاده می کنند..

س5: چه ظرفیت فلاش کارت ATA سازگار است؟

کارت های فلش ATA استاندارد در محدوده ظرفیت تعریف شده توسط نسخه نرم افزاری سرور داده FANUC نصب شده. کارت های ATA مدرن بسیار بزرگ ممکن است از توانایی آدرس دهی نرم افزار قدیمی تر فراتر روند.ظرفیت های پشتیبانی شده به طور معمول در محدوده 32MB تا 1GB بسته به نسخه نرم افزار هستند. راهنمای FANUC Data Server Operator's Manual انواع کارت های پشتیبانی شده و محدودیت ظرفیت برای هر نسخه نرم افزار را مشخص می کند.
