A20B-8100-0137 Fanuc PCB Board A20B81000137 A2OB-8IOO-OI37

FANUC A20B-8100-0137

21i-A معماری نصب شده بر روی LCD

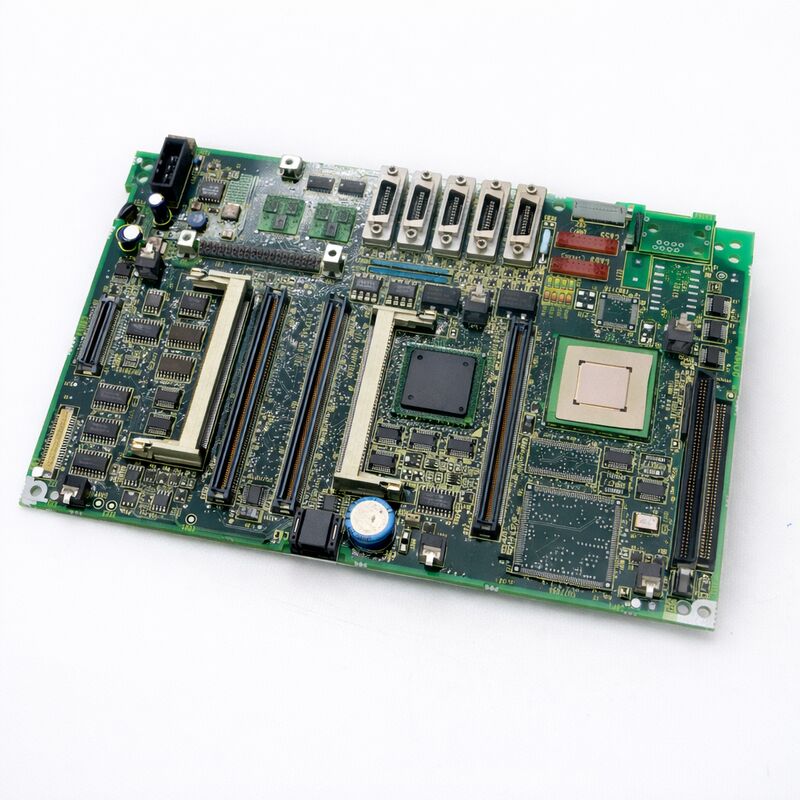

A20B-8100-0137 PCB اصلی برای FANUC سری 21i-A در پیکربندی نصب LCD است. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsاین دو پیکربندی یک سیستم عامل 21i-A CNC را به اشتراک می گذارند اما در بسته بندی فیزیکی متفاوت هستند.

این PCB اصلی نصب شده بر روی LCD تمام عملکردهای اصلی 21i-A CNC را مدیریت می کند: اجرای نرم افزار CNC، اجرای نردبان PMC، مدیریت I / O، پردازش رابط کاربری،و هماهنگی ماژول های عملکردی واحد کنترل. يک شکست PCB اصلي باعث شکست کامل سيستم کنترل ميشه

مشخصات کلیدی

PMC-SA1 گزینه PMC فشرده برای این صفحه

نسخه PMC که در این صفحه جاسازی شده است، اجرای دستورات PMC-SA1: 5 μs / قدم و حداکثر 5،000 قدم نردبان است. این آن را از نسخه PMC-SA5 متمایز می کند.که سرعت اجرای بالاتر و ظرفیت نردبان بزرگتر را فراهم می کند.

برای یک ماشین 21i-A مجهز به PMC-SA1 از ساخت اصلی، A20B-8100-0137 جایگزین مشابه است که پیکربندی PMC اصلی را حفظ می کند.جایگزینی با یک برد حمل کننده PMC-SA5 از نظر فنی توانایی را افزایش می دهد اما محیط PMC را تغییر می دهد اگر نردبان ماشین نصب شده برای رفتار SA1 نوشته شده و تنظیم شده باشد، معرفی SA5 بدون تجدید نظر یک قطعه ساده نیست.

یک محدودیت نردبان ۵۰۰۰ مرحله ای منطق اتوماسیون معمولی برای ماشین آلات کوچک و متوسط را در بر می گیرد: توالی تغییر ابزار، منطق قفل ایمنی، پاسخ پانل اپراتور،و مدیریت حالت ماشین به راحتی در این ظرفیت برای مرکز ماشینکاری مستقیم و کاربردهای چرخ دار.

قابل تعویض با SA5 یا PCB های مستقل اصلی نیست

سه نقطه چک سازگاری قبل از سفارش:

1. نسخه PMC:A20B-8100-0137 = PMC-SA1. قبل از تهیه، نسخه PMC صفحه نصب شده را تأیید کنید.
2. سبک نصب:صفحه های نصب شده LCD حتی در یک خانواده 21i-A با PCB های اصلی مستقل (رف جداگانه) تبادل نمی کنند.
3. سری CNC:این صفحه مخصوص 21i-A است. نسل های 16i-A/18i-A و 21i-B از شماره های مختلف اصلی PCB استفاده می کنند.

سوالات عمومی

سوال1: تفاوت بین PMC-SA1 و PMC-SA5 چیست؟

هر دو نسخه PMC جاسازی شده در خانواده اصلی PCB 21i-A هستند. PMC-SA1 (این صفحه) سرعت آموزش 5 μs / قدم را با حداکثر ظرفیت نردبان 5000 قدم فراهم می کند.PMC-SA5 اجرای سریع تر دستورات و ظرفیت نردبان بزرگتر را فراهم می کندآنها قابل تعویض نیستند بدون بررسی اینکه برنامه نردبان دستگاه نصب شده با محیط SA5 سازگار است.

س2: یک PCB اصلی نصب شده بر روی LCD چیست و چگونه از یک صفحه مستقل متفاوت است؟

در طراحی نصب شده بر روی ال سی دی، PCB اصلی CNC در قسمت عقب واحد پنل ال سی دی / اپراتور ادغام می شود.PCB اصلی در یک کابینت کنترل جداگانه قرار داردهر دو از همان پلت فرم 21i-A CNC استفاده می کنند اما سخت افزار فیزیکی متفاوتی دارند. PCB های اصلی نصب شده در LCD و مستقل از لحاظ فیزیکی قابل تعویض نیستند.

سوال 3: آیا تعویض A20B-8100-0137 نیاز به پشتیبان گیری از داده های CNC دارد؟

بله. تمام داده های CNC را پشتیبان بگیرید. پارامترها، نردبان PMC، داده های ابزار، برنامه ها قبل از برداشتن صفحه اصلی. پارامترهای CNC در ماژول های حافظه SRAM قرار دارند، نه در صفحه اصلی خود،اما یک نسخه پشتیبان کامل در برابر هر گونه از دست دادن داده ها در طول روند جایگزینی محافظت می کندتخته ي جايگزيني با پيش فرض هاي کارخانه وارد ميشه

سوال 4: قبل از نتیجه گیری از شکست PCB اصلی، چه چیزی باید بررسی شود؟

ولتاژ منبع برق کنترل را بررسی کنید. یک منبع برق ناکارآمد علائم مشابهی را ایجاد می کند. تمام صندلی های اتصال و ماژول حافظه را بررسی کنید.بررسی حالت دی اِد تشخیصی مرحله ی بوت در مقایسه با کتابچه ی تعمیر و نگهداری 21i-A برای شناسایی مرحله ی خاص خطا. یک بوت که در مرحله شروع صفحه نمایش متوقف می شود و نشان می دهد هیچ LED پیش می رود ممکن است مشکلات منبع برق قبل از PCB اصلی را نشان دهد.

سوال 5: آیا A20B-8100-0137 با 21i-B یا 16i-A سازگار است؟

شماره: A20B-8100-0137 برای پیکربندی 21i-A نصب شده بر روی LCD خاص است. 21i-B، 16i-A و 18i-A از مجموعه های مختلف PCB استفاده می کنند.21i-B از شماره گذاری تخت مختلف حتی در همان خانواده A20B-8100 استفاده می کند. قبل از سفارش تایید کنید که CNC نصب شده سری 21i-A است و PCB اصلی موجود A20B-8100-0137 است.
