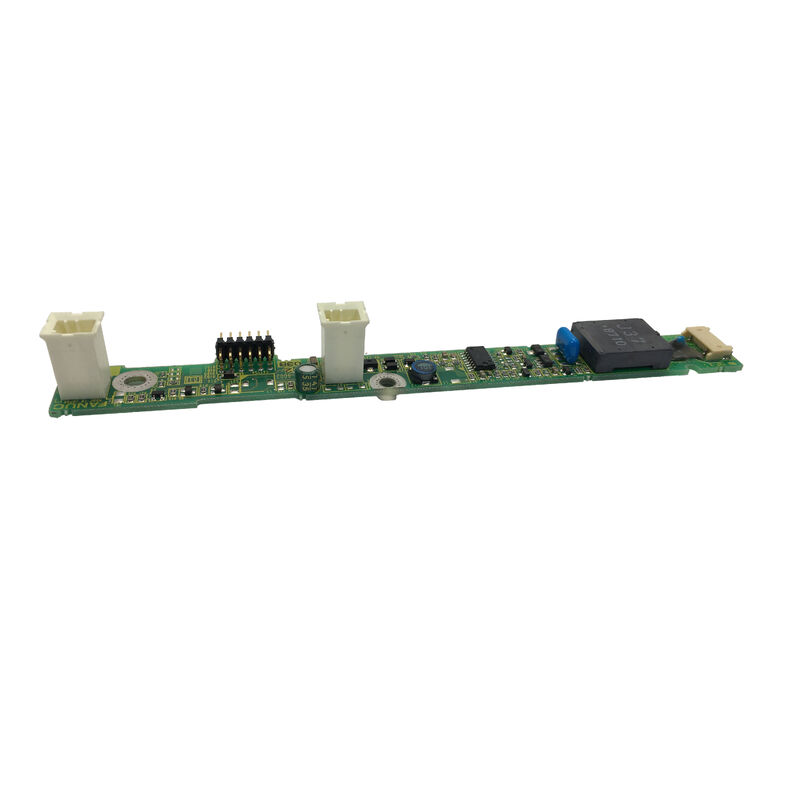

A20B-8002-0702 صفحه PCB فانوک A20B80020702 A2OB-8OO2-O7O2

صفحه اصلی اینورتر رونمایی برای سیستم های نمایش رنگی 9.5 اینچی

معرفی محصول

برای نقص های مربوط به نمایش در کنترل های سری FANUC 0i،A20B-8002-0702یک جایگزینی هدفمند و عملکرد خاص است.

این مدل یکپی سی بی inverter backlightاستفاده شده درکنترل کننده های سری B3با9صفحه نمایش رنگی 5 اینچی، که در آن سیستم روشنایی صفحه به عملکرد صحیح مرحله اینورتر بستگی دارد.

بر خلاف کارت کنترل عمومی، این صفحه کار متمرکز در مجمع نمایش دارد.

این کمک می کند تا بخش روشنایی LCD را تقویت کند و قابلیت خواندن صفحه نمایش اپراتور را پشتیبانی می کند.اما استفاده از رابط بصری دشوار یا غیرممکن می شود..

در تنظیمات تولید، این یک مشکل عملیاتی واقعی ایجاد می کند زیرا ماشین دیگر نمی تواند آژیرها، تنظیمات و یا پردازش اطلاعات را به روش عادی ارائه دهد.

بنابراین برای خریداران قطعات و تیم های تعمیر و نگهداری، A20B-8002-0702 یک قطعه تعمیر عملی برای بازگرداندن روشنایی صفحه نمایش در بستر نمایش 0i-D B3 مناسب است.

این روش به ویژه در مواردی مفید است که معماری سیستم هنوز خوب است و فقط مرحله قدرت نمایش نیاز به اصلاح دارد.

موقعیت مکانی فنی

یادداشت های خرید خدمات گرا

A20B-8002-0702 معمولا توسط:

• ارائه دهندگان تعمیرات CNC
• بخش های تعمیرات صنعتی
• توزیع کنندگان قطعات
• کاربران سرویس دهنده سیستم های کنترل 0i-D با پشتیبان زرد
• تکنسین هایی که تشخیص اشتباهات نمایشگر تاریک یا کم نور را می دهند

ارزش آن در این نیست که یک تخته چند عملکردی گسترده باشد، بلکه در حل یک دسته بسیار خاص از مشکلات قدرت نمایش با مدل درست است.

سوالات عمومی

س1: این PCB اینورتر با کدام نوع سیستم FANUC مرتبط است؟
A20B-8002-0702 با کنترل های سری 0i-D B3 با استفاده از مجموعه های نمایش رنگ 9.5 اینچی مرتبط است.

از نظر خدمات، این باعث می شود که آن را به یک قطعه پشتیبانی نمایش برای یک خانواده کنترل تعریف شده به جای یک صفحه اینورتر جهانی.

مطابقت دقیق سیستم برای شناسایی جایگزینی مناسب مهم است.

س2: چرا یک دستگاه می تواند به نظر برسد که یک صفحه نمایش خراب داشته باشد در حالی که مشکل واقعی صفحه اینورتر است؟
چون کنترل هنوز کار می کند، و پنل LCD هنوز ممکن است وجود داشته باشد، اما بدون قدرت روشنایی مناسب صفحه نمایش برای خواندن بسیار تاریک می شود.

این امر می تواند مشکلات کم تجربه را گمراه کند. تکنسین های صنعتی اغلب بررسی می کنند که آیا CNC در پشت مشکل صفحه نمایش فعال است قبل از اینکه نتیجه بگیرند که پانل خود معیوب است.

س3: آیا این هیئت مسئول پردازش تصویر است یا فقط روشنایی صفحه نمایش؟
نقش اصلی آن در بخش قدرت روشنایی پس زمینه است نه مسیر کنترل کامل تصویر.

این تمایز مهم است. مشکلات تولید تصویر و مشکلات روشنایی همیشه از همان سخت افزار ناشی نمی شوند.

یک صفحه نمایش بدون روشنایی قابل خواندن اما فعالیت کنترل در غیر این صورت طبیعی اغلب به شدت به تشخیص مرحله اینورتر نسبت به یک خطای اصلی صفحه نمایش PCB اشاره می کند.

Q4: قبل از تعویض این قطعه چه مراحل بازرسی توصیه می شود؟
تکنسین باید شماره قطعه دقیق را بررسی کند، بند نمایش را بررسی کند، کانکتورها را بررسی کند، شرایط گرما کابینت را بررسی کند و تأیید کند که آیا پانل LCD خود آسیب دیده است.

همچنین بررسی اجزای مربوط به قدرت در نزدیکی آن نیز یک عمل خوب است، زیرا تخته های اینورتر می توانند به عنوان بخشی از یک فرآیند بزرگتر پیری در مجموعه صفحه نمایش خراب شوند.

س5: چرا این بخش برای استفاده مداوم از کنترل های قدیمی CNC مهم است؟
بسیاری از سیستم های CNC تاسیس شده مدت طولانی پس از نصب تولید می کنند و نقص های مربوط به صفحه نمایش در میان نیازهای خدمات رایج تر در طول زمان هستند.

یک PCB اینورتر مناسب اجازه می دهد تا مجموعه صفحه نمایش اصلی قابل استفاده باقی بماند، از جایگزینی کنترل غیر ضروری جلوگیری می کند و به حفظ ماشین در خدمت با اختلال کمتر در تنظیمات موجود کمک می کند.
