A20B-8002-0633 صفحه PCB فانوک A20B80020633 A2OB-8OO2-O633

برد اینورتر نور پس‌زمینه برای سیستم‌های LCD رنگی 8.4 اینچی 0i-C / 0i-D

مرور کلی

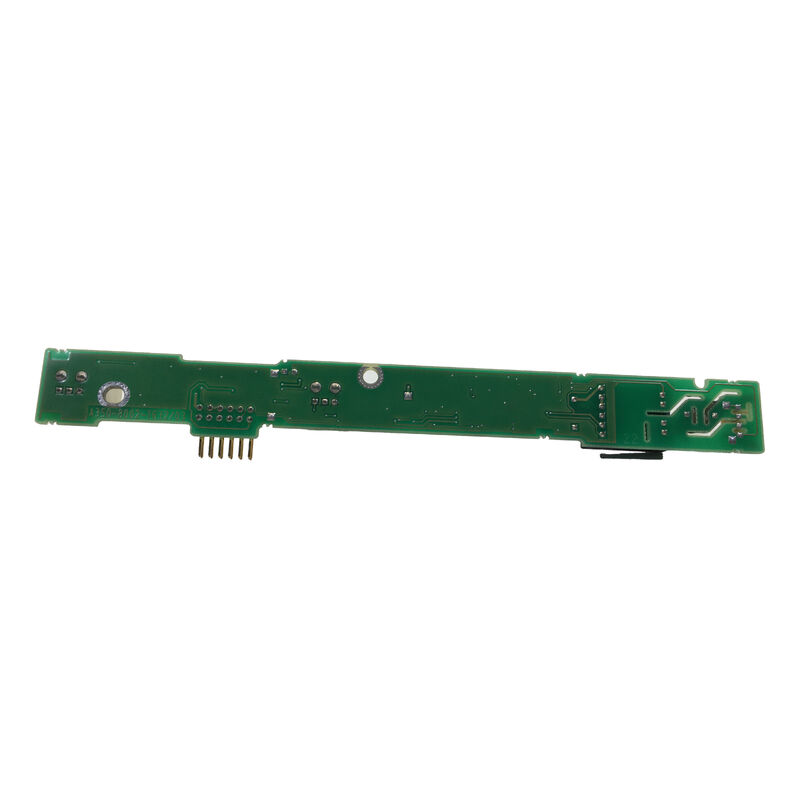

برد FANUC A20B-8002-0633 یک برد اینورتر نور پس‌زمینه است که در داخل سیستم‌های کنترل سری 0i استفاده می‌شود، به خصوص در پیکربندی‌های سری میانی 0i-C و 0i-D با صفحه‌نمایش‌های رنگی 8.4 اینچی. وظیفه آن پشتیبانی از مرحله توان مورد نیاز بخش نور پس‌زمینه LCD است و به صفحه اجازه می‌دهد تا به درستی روشن شود و در حین کار دید قابل استفاده را حفظ کند.

در عمل، برد اینورتر نور پس‌زمینه یک جزء بسیار خاص اما بسیار مهم است.

پنل LCD ممکن است همچنان موجود و از نظر فنی سالم باشد، اما اگر مرحله اینورتر به درستی کار نکند، صفحه ممکن است تاریک، کم‌نور یا ناخوانا به نظر برسد.

این بدان معناست که ممکن است به نظر برسد یک دستگاه دارای صفحه‌نمایش معیوب است، در حالی که مشکل واقعی در مدار توان نور پس‌زمینه قرار دارد و نه در پنل یا برد کنترل اصلی.

این امر A20B-8002-0633 را به ویژه برای موقعیت‌های تعمیر مربوط به صفحه‌های کم‌نور، شرایط صفحه‌نمایش سیاه با کنترل فعال در پس‌زمینه، یا راه‌اندازی نامنظم نور پس‌زمینه مرتبط می‌سازد.

برای تکنسین‌هایی که با سیستم‌های سری 0i آشنا هستند، بردهای اینورتر یک نقطه بررسی استاندارد در زنجیره توان نمایشگر هستند، به خصوص در مجموعه‌های کنترل با پشتی زرد که در آن چندین جزء مرتبط با صفحه نمایش در یک ساختار فشرده با هم کار می‌کنند.

نمای کلی کاربرد

سیستم‌های مناسب

• FANUC 0i-C
• FANUC 0i-D
• مجموعه‌های کنترل با پشتی زرد سری میانی

اندازه نمایشگر مرتبط

• سیستم‌های LCD رنگی 8.4 اینچی

عملکرد برد

• پشتیبانی توان اینورتر نور پس‌زمینه
• نقش مدار روشنایی LCD
• بازیابی نمایشگر و جایگزینی تعمیراتی

چرا این برد در کار تعمیرات اهمیت دارد

یک برد اینورتر نور پس‌زمینه با پنل LCD یکسان نیست و با برد کنترل نمایشگر اصلی نیز یکسان نیست.

این برد در نقش الکتریکی متمرکزتری قرار دارد: تامین توان سمت روشنایی سیستم صفحه نمایش.

در عمل تعمیر و نگهداری، این تمایز مهم است زیرا جایگزینی جزء نمایشگر اشتباه باعث اتلاف وقت می‌شود و عیب را برطرف نمی‌کند.

بنابراین، A20B-8002-0633 به بهترین وجه به عنوان یک قطعه تعمیراتی اختصاصی برای بازیابی روشنایی و خوانایی صفحه در پیکربندی صحیح سری 0i در نظر گرفته می‌شود.

سوالات متداول

سوال 1: A20B-8002-0633 در داخل کنترل دقیقاً چه کاری انجام می‌دهد؟
این برد به عنوان یک برد اینورتر نور پس‌زمینه عمل می‌کند، به این معنی که از تبدیل توان مورد نیاز برای سیستم نور پس‌زمینه LCD پشتیبانی می‌کند. در اصطلاح عملی دستگاه، به روشن شدن صفحه کمک می‌کند تا اپراتور بتواند رابط CNC را به وضوح ببیند.

اگر بخش اینورتر از کار بیفتد، حتی زمانی که خود کنترل همچنان در حال اجرا است، ممکن است صفحه سیاه یا بسیار کم‌نور به نظر برسد.

سوال 2: برد اینورتر چگونه با خود پنل LCD متفاوت است؟
پنل LCD سطح نمایش بصری است، در حالی که برد اینورتر از عملکرد روشنایی که پنل را خوانا می‌کند پشتیبانی می‌کند.

یک اینورتر معیوب می‌تواند یک LCD سالم را مرده نشان دهد. به همین دلیل است که تکنسین‌های باتجربه مشکل نمایشگر را به عیب پنل، عیب اینورتر، عیب کابل و عیب برد اصلی تقسیم می‌کنند، به جای اینکه هر صفحه سیاه را یک LCD معیوب در نظر بگیرند.

سوال 3: چه علائمی معمولاً به خرابی برد اینورتر اشاره دارد؟
علائم رایج شامل صفحه بسیار تاریک، صفحه‌ای که در هنگام راه‌اندازی به طور مختصر چشمک می‌زند و سپس کم‌نور می‌شود، روشنایی نامنظم، یا صفحه‌ای که در حالی که کنترل به نظر می‌رسد در غیر این صورت فعال است، ناخوانا می‌شود.

در تشخیص میدانی، تکنسین‌ها اغلب قبل از تصمیم‌گیری مبنی بر اینکه مشکل نمایشگر مربوط به نور پس‌زمینه است، تأیید می‌کنند که آیا دستگاه همچنان در پس‌زمینه در حال اجرا است.

سوال 4: چرا تطابق دقیق مدل برای بردهای اینورتر نور پس‌زمینه مهم است؟
زیرا بردهای اینورتر به اندازه‌های خاص نمایشگر، پیکربندی پنل و خانواده‌های کنترل متصل هستند.

یک برد مشابه از نظر ظاهری ممکن است از نظر الکتریکی برای سیستم LCD هدف مناسب نباشد. در کنترل‌های سری 0i، تطابق صحیح نه تنها برای تناسب، بلکه برای رفتار روشنایی پایدار و قابلیت اطمینان طولانی مدت نیز مهم است.

سوال 5: مهندسان قبل از تعویض این برد اینورتر چه مواردی را باید بررسی کنند؟
آنها باید وضعیت پنل LCD، کابل‌ها، کانکتورها و سخت‌افزار نمایشگر اطراف را بررسی کنند و تأیید کنند که مشکل ناشی از مشکلات برق بالادستی یا آسیب در کابینت کنترل نیست.

همچنین خوب است که به دنبال علائم تنش حرارتی یا پیری در ناحیه نمایشگر باشید، زیرا خرابی‌های مرحله اینورتر اغلب با ساعات کار طولانی و شرایط حرارتی مرتبط هستند.
