A20B-3900-0242 صفحه PCB فانوک A20B39000242 A2OB-39OO-O242

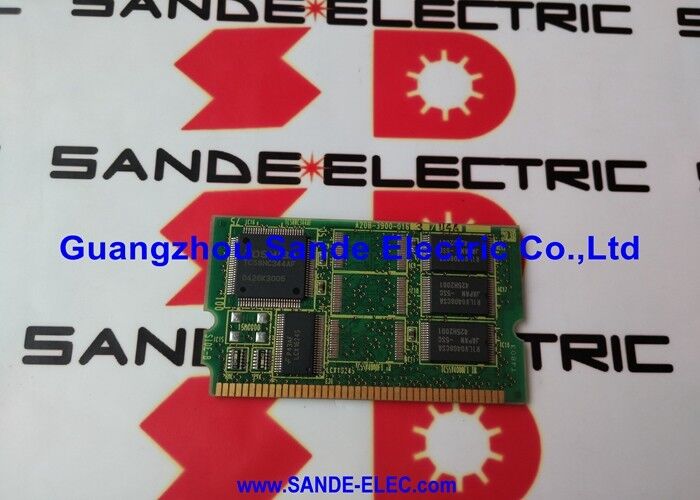

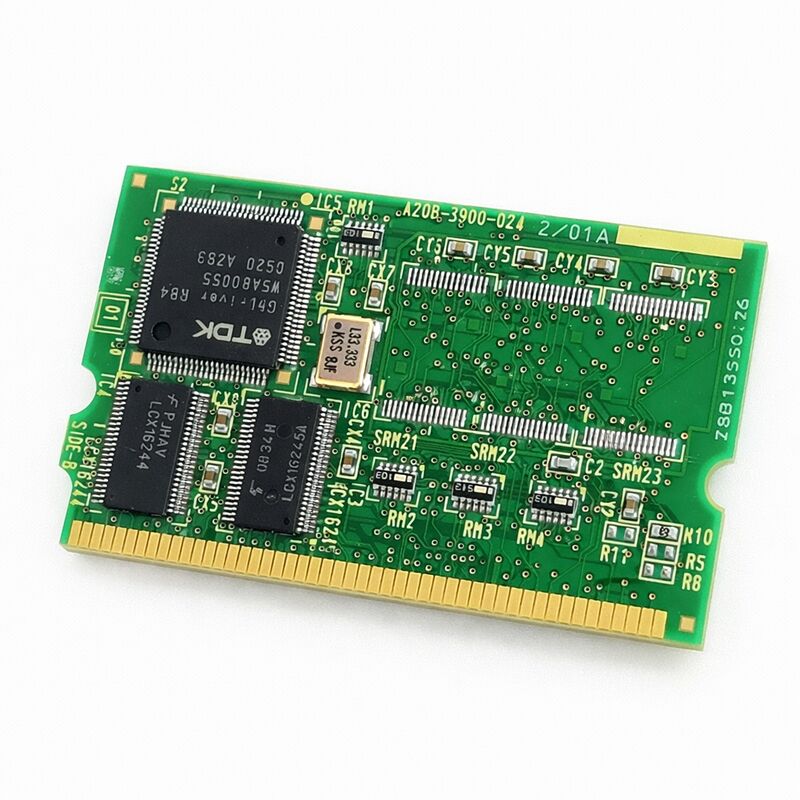

ماژول حافظه SRAM FANUC A20B-3900-0242 — سری A20B-3900، ساخت ژاپن

شماره قطعه: A20B-3900-0242

سازنده: FANUC Corporation (ژاپن)

نوع محصول: ماژول حافظه SRAM (PCB)

سری برد: A20B-3900

سیستم‌های سازگار: سیستم‌های کنترل CNC FANUC

مرور کلی

A20B-3900-0242 یک ماژول حافظه SRAM از سری A20B-3900 FANUC است. SRAM — حافظه دسترسی تصادفی ایستا — حافظه فرار با پشتیبان باتری است که در قلب ذخیره‌سازی داده‌های فعال هر کنترلر CNC FANUC قرار دارد.

این حافظه اطلاعاتی را در خود نگه می‌دارد که هر دستگاه را به یک دستگاه خاص تبدیل می‌کند: برنامه‌های قطعه، جداول آفست ابزار، تنظیمات پارامتر، داده‌های مختصات قطعه کار و مقادیر متغیر ماکرو. این داده‌ها باید در برابر خاموشی‌ها مقاومت کنند. باتری پشتیبان روی ماژول، محتویات SRAM را برای سال‌ها بین چرخه‌های برق دستگاه سالم نگه می‌دارد.

سری A20B-3900 نشان‌دهنده نسل جدیدتر ماژول‌های حافظه FANUC است.

این ماژول‌ها ظرفیت بالاتر و ادغام بهتری نسبت به معماری‌های حافظه قدیمی‌تر FANUC ارائه می‌دهند.

نوع -0242، تخصیص SRAM مناسب برای پلتفرم کنترلر تعیین شده خود را فراهم می‌کند.

هنگامی که این ماژول خراب می‌شود — یا زمانی که باتری پشتیبان آن تخلیه می‌شود و تعویض نمی‌شود — محتویات SRAM در خاموشی بعدی از بین می‌روند.

کنترلر با حافظه خالی روشن می‌شود. بلافاصله آلارم می‌دهد. تمام داده‌های مخصوص دستگاه باید قبل از اینکه دستگاه بتواند دوباره قطعه تولید کند، از پشتیبان بازیابی شوند.

مشخصات کلیدی

آنچه SRAM نگه می‌دارد — و چرا مهم است

هر برنامه‌ای که اپراتور وارد می‌کند در SRAM قرار دارد. هر طول ابزار و آفست شعاع در SRAM قرار دارد. هر پارامتر CNC که نحوه حرکت دستگاه را تعریف می‌کند — محدودیت‌های سرعت تغذیه، زمان‌های شتاب، مقادیر تنظیم سروو، تخصیص‌های I/O — در SRAM قرار دارد.

هویت عملیاتی دستگاه کاملاً در این حافظه گنجانده شده است.

این با نرم‌افزار سیستم یکسان نیست. نرم‌افزار سیستم در FROM (حافظه فلش) قرار دارد — یک حافظه جداگانه و غیر فرار که نیازی به باتری ندارد و در طول استفاده عادی دستگاه تغییر نمی‌کند. SRAM لایه حافظه کاری بالای FROM است.

این جایی است که داده‌های مخصوص کارخانه، مخصوص دستگاه و مخصوص کار قرار دارند.

از دست دادن SRAM سخت‌افزار CNC را خراب نمی‌کند.

الکترونیک سالم است. اما بدون داده‌های SRAM، کنترلر هیچ پیکربندی ندارد. محدودیت‌های حرکت دستگاه، کتابخانه ابزار آن، یا برنامه‌هایی که باید اجرا شوند را نمی‌داند. همه چیز باید دوباره وارد شود یا از یک فایل پشتیبان بازیابی شود تا دستگاه دوباره قابل استفاده شود.

این امر باعث می‌شود که عمل پشتیبان‌گیری — و وضعیت باتری پشتیبان — نگرانی‌های نگهداری حیاتی باشند.

پشتیبان باتری — مورد نگهداری ضروری

SRAM روی این ماژول توسط یک باتری پشتیبان اختصاصی تغذیه می‌شود زمانی که دستگاه خاموش است.

باتری یک منبع محدود است. عمر مفید معمولی دارد که بسته به شرایط ذخیره‌سازی متفاوت است اما به طور کلی چندین سال در سرویس عادی دستگاه را پوشش می‌دهد.

هنگامی که ولتاژ باتری به زیر آستانه نگهداری SRAM کاهش می‌یابد، داده‌ها در دفعه بعد که دستگاه خاموش می‌شود از بین می‌روند.

کنترلر FANUC قبل از رسیدن باتری به نقطه خرابی، آلارم باتری کم را صادر می‌کند.

آن آلارم سیگنال تعویض است. آن را نادیده نگیرید، بدون تعویض باتری آن را رد نکنید، و قبل از انجام تعویض، دستگاه را خاموش نکنید. هنگامی که آلارم ظاهر می‌شود، پنجره تعویض ایمن باز است — اما محدود است.

تعویض باتری با روشن بودن دستگاه، روی اکثر سیستم‌های FANUC رویه صحیح است.

این کار محتویات SRAM را در طول تعویض زنده نگه می‌دارد. برای رویه صحیح قبل از شروع، مستندات نگهداری دستگاه را بررسی کنید.

پشتیبان‌گیری داده‌ها — قبل از هر کار روی ماژول

هر کار روی ماژول حافظه با پشتیبان‌گیری داده‌ها آغاز می‌شود. پشتیبان‌گیری کامل پارامترها، پشتیبان‌گیری برنامه‌ها، پشتیبان‌گیری داده‌های ابزار، پشتیبان‌گیری متغیرهای ماکرو — هر دسته از داده‌های SRAM باید قبل از دست زدن به ماژول در یک کارت حافظه یا حافظه خارجی ثبت شود.

یک پشتیبان‌گیری که پنج دقیقه قبل از تعویض ماژول گرفته شده است، اگر چیزی تغییر کند، بسیار ارزشمندتر از یک پشتیبان‌گیری است که شش ماه پیش گرفته شده است.

صفحه بوت کنترلر FANUC ابزارهای پشتیبان‌گیری را فراهم می‌کند.

همچنین تابع BOOT که روی اکثر کنترلرها موجود است نیز این کار را انجام می‌دهد. یک کارت حافظه را فرمت کنید، پشتیبان‌گیری را آغاز کنید، تأیید کنید که فایل‌ها وجود دارند و اندازه آن‌ها صفر نیست، سپس به کار روی ماژول ادامه دهید.

سوالات متداول

س1: کنترلر هنگام روشن شدن، آلارم پارتی SRAM را نشان می‌دهد. این به چه معناست و ابتدا چه چیزی باید بررسی شود؟

آلارم پارتی SRAM نشان می‌دهد که کنترلر داده‌های خراب در SRAM را تشخیص داده است — محتوای ذخیره شده با مقادیر بررسی خطا مطابقت ندارد. ابتدا ولتاژ باتری پشتیبان را بررسی کنید. باتری تخلیه شده شایع‌ترین علت است.

اگر باتری ضعیف است، آن را تعویض کرده و از پشتیبان بازیابی کنید. اگر باتری خوب است، ممکن است خود ماژول دارای نقص سخت‌افزاری باشد و پس از تأیید در دسترس بودن پشتیبان باید تعویض شود.

س2: آلارم باتری ظاهر شد. چقدر فوریت دارد که به آن رسیدگی شود؟

قبل از خاموشی برنامه‌ریزی شده بعدی دستگاه به آن رسیدگی کنید. آلارم زمانی ظاهر می‌شود که باتری هنوز شارژ کافی برای حفظ SRAM را دارد — اما این حاشیه با گذشت زمان کاهش می‌یابد. تعویض را در طول شیفت فعلی یا حداکثر در پنجره نگهداری بعدی برنامه‌ریزی کنید.

بدون تعویض باتری یا گرفتن پشتیبان جدید، خاموشی شبانه را برنامه‌ریزی نکنید.

س3: پس از تعویض ماژول SRAM، دستگاه با آلارم "PARAMETER ENABLE" مواجه می‌شود و تمام پارامترها صفر به نظر می‌رسند. چه اتفاقی افتاده است؟

یک ماژول جدید خالی نصب می‌شود. تمام داده‌های SRAM — پارامترها، برنامه‌ها، آفست‌ها — غایب هستند. این مورد انتظار است. مجموعه کامل پارامترها را با استفاده از تابع بازیابی صفحه بوت از پشتیبان بازیابی کنید.

اگر پشتیبان اخیر وجود ندارد، پارامترها باید به صورت دستی از مستندات دستگاه یا از یک خروجی پارامتر وارد شوند.

هرگز دستگاه را بدون تأیید صحت پارامترها پس از تعویض ماژول حافظه اجرا نکنید.

س4: آیا ماژول‌های SRAM از سری A20B-3900 می‌توانند بین انواع شماره قطعه مختلف مبادله شوند؟

انواع مختلف در خانواده ماژول SRAM A20B-3900 دارای تخصیص ظرفیت‌های متفاوتی هستند و ممکن است با پلتفرم‌های کنترلر متفاوتی مطابقت داشته باشند. قابلیت تعویض بین انواع پسوند تضمین نمی‌شود.

همیشه شماره قطعه دقیق ماژول جایگزین را با ماژول در حال برداشتن مطابقت دهید.

عدم تطابق ظرفیت می‌تواند باعث آلارم کنترلر یا رفتار غیرقابل پیش‌بینی پس از نصب شود.

س5: ماژول A20B-3900-0242 برداشته شده چقدر می‌تواند داده‌های خود را در انبار حفظ کند؟

بدون منبع تغذیه فعال، باتری خود ماژول داده‌های SRAM را در طول ذخیره‌سازی حفظ می‌کند.

یک باتری سالم در یک ماژول ذخیره شده داده‌ها را برای سال‌ها نگه می‌دارد. با این حال، باتری در طول ذخیره‌سازی مانند سرویس تخلیه می‌شود — فقط اگر دمای ذخیره‌سازی پایین باشد، کندتر است.

اگر ماژولی به عنوان یدکی از پیش بارگذاری شده ذخیره می‌شود، قبل از اتکا به آن برای تعویض، وضعیت باتری آن را بررسی کنید.

یک ماژول با باتری خوب و داده‌های پشتیبان اخیر یک یدکی ارزشمند است؛ یکی با باتری تخلیه شده فقط سخت‌افزار است.
