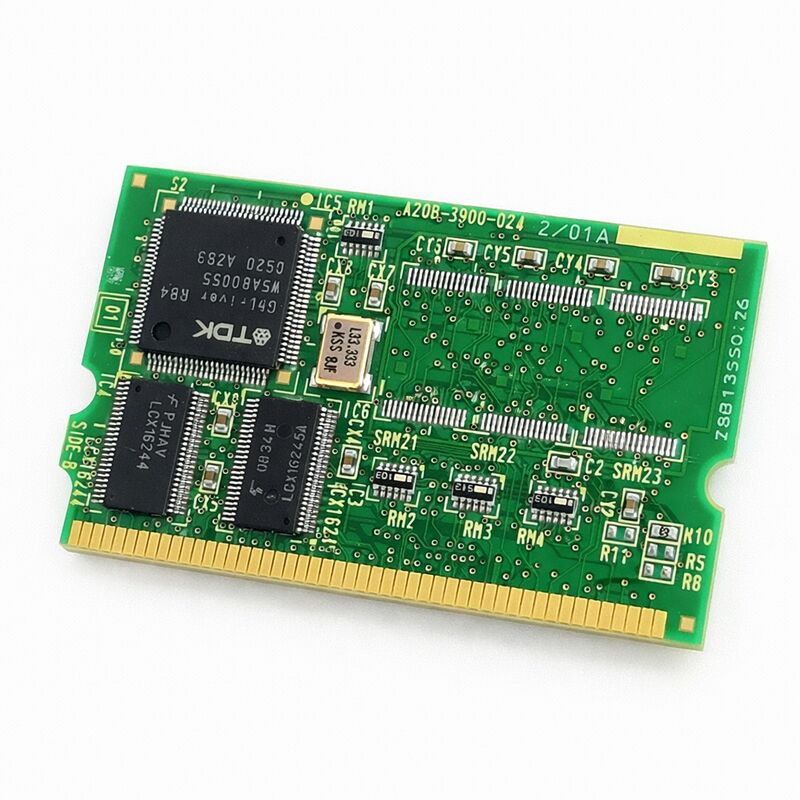

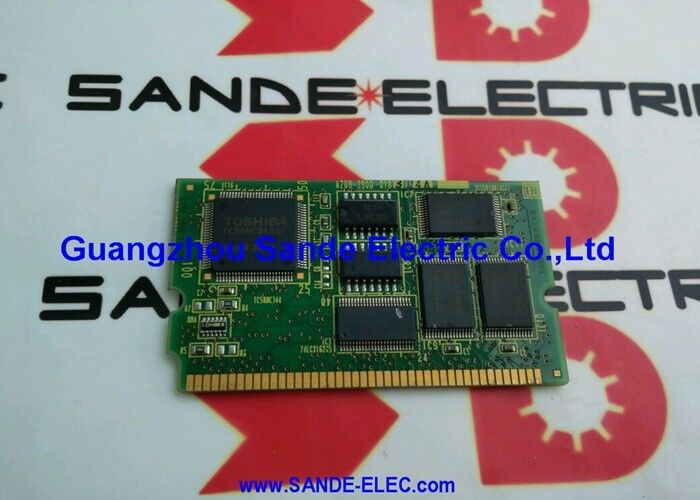

A20B-3900-0241 صفحه PCB فانوک A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241٬ 128 MB FROM / 2 MB SRAM ماژول B2٬ FANUC اصلی، ژاپن

شماره بخش:A20B-3900-0241

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول حافظه FROM / SRAM (PCB)

نامگذاری:ماژول B2

از شناسه:E4

شناسه SRAM:04

مرور کلی

A20B-3900-0241 نسخه B2 از ماژول حافظه 128 MB FROM / 2 MB SRAM FANUC است

برای استفاده در سیستم های CNC FANUC 0i-D تایید شده است و نقش اساسی مشابه هر ماژول دیگری در سری A20B-3900 را دارد:فراهم کردن حافظه ی ناپایدار و باتری پشتیبان که کنترل کننده برای نگه داشتن نرم افزار و داده های زمان اجرا به آن وابسته است.

128 MB از Flash ROM پشتیبانی از پیکربندی های CNC FANUC به طور کامل بارگذاری شده است.

نرم افزار سیستم، نرم افزار سرو، برنامه های نردبان PMC، بسته های گزینه ای و نرم افزار تعریف شده توسط کاربر همه در FROM قرار دارند.

FROM در A20B-3900-0241 تمام این را در چرخه های برق بدون نیاز به یک باتری ذخیره می کند

کنترل کننده FROM را در زمان روشن شدن می خواند و محتویات آن را در حافظه کاری بارگذاری می کند.FROM ID E4 و SRAM ID 04 پیکربندی حافظه این ماژول را در سیستم های تشخیصی و پیکربندی FANUC شناسایی می کنند..

یک مگابایت اضافی SRAM در مقایسه با نوع B1 برای برنامه هایی با مجموعه پارامترهای بزرگتر، نیازهای ذخیره سازی برنامه های گسترش یافته،یا استفاده بیشتر از توابع مدیریت داده های اختیاری FANUC.

در سیستم هایی که B2 در کارخانه نصب شده است، جایگزینی با B1 ممکن است منجر به عدم وجود SRAM کافی برای مجموعه گزینه های پیکربندی شده شود.

مشخصات کلیدی

عملکرد هر یک از FROM و SRAM

فلاش روم به باتری احتیاج ندارد. داده هایی که در آن نگهداری می شود بدون توجه به حالت برق باقی می مانند. این مکان مناسب برای هر چیزی است که نباید در طول کار عادی تغییر کند: هسته CNC،نرم افزار کنترل سرو، زمان اجرای نردبان PMC و نرم افزار گزینه های خاص برنامه. هیچ یک از این چرخه به چرخه تغییر نمی کند.

آنها یک بار در زمان برق شارژ می شوند و از RAM تا چرخه قدرت بعدی کار می کنند.

SRAM متفاوت است. این ناپایدار است ‬ وقتی برق قطع می شود محتویات خود را فراموش می کند، مگر اینکه یک باتری پشتیبان آن را زنده نگه دارد.

SRAM داده هایی را که در طول کار ماشین تغییر می کنند نگه می دارد: پارامترهای تنظیم شده توسط اپراتور ماشین یا مهندس سرویس، برنامه های ماشین آلات ذخیره شده، داده های ابزار فعال، جداول جبران خطای پچ.

همه این موارد در SRAM وجود دارد. باتری پشتیبان یک جزء تعمیر و نگهداری است و باید به طور دوره ای جایگزین شود قبل از اینکه به صورت بی صدا شکست بخورد.

2 MB SRAM در ماژول B2 در سیستم هایی که محدودیت های 1 MB را فشار می دهند مهم است.

کنترل کننده ای که یک تابع CNC را با یک کتابخانه برنامه کوچک و یک مجموعه پارامتر حداقل اجرا می کند ممکن است هرگز تفاوت را متوجه نشود.

کنترل کننده ای که یک مرکز بزرگ ماشینکاری با صدها برنامه ذخیره شده، یک پایگاه داده گسترده مدیریت عمر ابزار و یک مجموعه کامل از گزینه ها را مدیریت می کند، فضای سر را ارزشمند خواهد یافت.

پلتفرم FANUC 0i-D

FANUC 0i-D یک پلت فرم CNC متوسط است که به طور گسترده ای مستقر شده است. این مرکز های ماشینکاری، مراکز چرخش، دستگاه های EDM سیم و ماشین های آسیاب در طیف وسیعی از محورها را تقویت می کند.

0i-D بهبود قابل توجهی در قابلیت های خود نسبت به پیشینیان خود به ارمغان آورده است - تعداد محور های بالاتر ، مداخله نانو ، بهبود عملکرد سرو و در دسترس بودن گزینه های گسترده تر.

کنترل کننده های این نسل هنوز در تولید فعال در سراسر جهان هستند و ماژول های FROM / SRAM آنها اقلام نگهداری فعال هستند.

A20B-3900-0241 برای تاسیسات 0i-D تایید شده است.

شناسه های FROM ID E4 و SRAM ID 04 ماژول را به پیکربندی حافظه خاص که پلت فرم 0i-D در این محدوده ظرفیت استفاده می کند متصل می کند.

این شناسه ها در تشخیص پیکربندی کنترل کننده نشان داده می شوند. تأیید آنها پس از نصب تایید می کند که کنترل کننده ماژول جدید را به درستی تشخیص داده است.

روش پس از نصب

تعویض A20B-3900-0241 نرم افزار و داده های کنترل کننده را به حالت خالی بازمی گرداند.

هر چیزی که در ماژول قبلی بود ‬ نرم افزار سیستم، پارامترها، برنامه ها، داده های جبران ‬ از بین رفته است. قبل از اینکه ماشین بتواند کار کند باید از نسخه پشتیبان بازیابی شود.

توالی درست بازیابی: بارگذاری از نرم افزار اول، سپس پارامترها، سپس برنامه ها و داده های کاربر.تلاش برای بارگذاری پارامترها قبل از نصب نسخه مناسب نرم افزار ممکن است هشدار عدم تطابق نرم افزار را ایجاد کند.

پس از نصب FROM نسخه نرم افزار را بررسی کنید و قبل از بارگذاری پارامترها تایید کنید که با نسخه انتظار شده پشتیبان مطابقت دارد.

پس از نصب، FROM ID و SRAM ID را در صفحه تشخیصی کنترل کننده بررسی کنید.

E4 و 04 به ترتیب تایید می کنند که ماژول صحیح شناخته شده است.

اگر ID ها همانطور که انتظار می رود ظاهر نشوند، قبل از اینکه نتیجه گیری شود، حالت صندلی ماژول و اتصال دهنده را بررسی کنید.

سوالات عمومی

سوال1: پس از نصب A20B-3900-0241 ، کنترل کننده یک آلارم پیکربندی ROM را نشان می دهد. این چه معنایی دارد؟

این آلارم معمولاً زمانی ظاهر می شود که کنترل کننده نمی تواند FROM را به درستی بخواند یا زمانی که ID FROM با پیکربندی انتظار شده کنترل کننده مطابقت ندارد.

تایید کنید ماژول به طور کامل نشسته است

اگر به درستی نشسته باشد و آژیر همچنان فعال باشد، بررسی کنید که شماره قطعه ماژول برای نوع کنترل کننده نصب شده صحیح است.

هنگامی که ماژول به درستی تشخیص داده شود، FROM ID E4 باید در تشخیص پیکربندی سیستم کنترل کننده ظاهر شود.

س2: آیا A20B-3900-0241 می تواند جایگزین A20B-3900-0240 (B1) در یک دستگاه که در اصل با B1 مجهز است؟

به طور کلی بله B2 همان 128 MB FROM را به عنوان B1 با SRAM اضافی فراهم می کند.

یک سیستم که در اصل با B1 مجهز است، توسط SRAM اضافی B2 آسیب نخواهد دید.

با استفاده از اسناد دستگاه تأیید کنید که مدل کنترل کننده هم B1 و هم B2 را می پذیرد.

پس از تعویض تمام نرم افزارها و پارامترها به صورت عادی بارگذاری شوند.

سوال 3: برنامه های نردبان PMC در FROM یا SRAM ذخیره می شوند؟

برنامه های نردبان PMC در FROM (غیر قابل تغییر) ذخیره می شوند. آنها بدون باتری از برق خارج می شوند.

با این حال، پارامترهای PMC و برخی از متغیرهای داده PMC در SRAM (باتری پشتیبان) نگهداری می شوند.

هر دو FROM و SRAM باید پس از تعویض ماژول به درستی بازسازی شوند تا PMC به طور عادی کار کند.

نردبان را از طریق روش بازگرداندن نرم افزار FROM بارگذاری کنید و پارامترهای PMC را به صورت جداگانه بازگردانید.

سوال 4: SRAM بعد از نصب خالی است اما FROM به درستی بارگذاری شده است. چرا؟

یک ماژول جدید یا تازه عرضه شده دارای SRAM خالی است. محتوای FROM از طریق روش بارگذاری نرم افزار بازسازی شد،اما داده های SRAM باید به صورت جداگانه از طریق روند بازگرداندن پارامتر و برنامه بارگذاری شوند..

این یک مرحله عادی و انتظار می رود در تعویض ماژول است. قبل از آزمایش عملکرد ماشین، روش بازسازی را به طور کامل انجام دهید.

سوال 5: چگونه بعد از نصب A20B-3900-0241 ID FROM و SRAM ID را تأیید کنم؟

دسترسی به صفحه تشخیصی سیستم در کنترل کننده FANUC که معمولاً در منوی سیستم / پیکربندی یافت می شود.

شناسه FROM و شناسه SRAM در خلاصه پیکربندی سخت افزار کنترل کننده نمایش داده می شوند.

برای A20B-3900-0241، FROM ID باید E4 و SRAM ID باید 04 باشد. این مقادیر تایید می کنند که کنترل کننده به درستی ماژول نصب شده را شناسایی کرده است.
