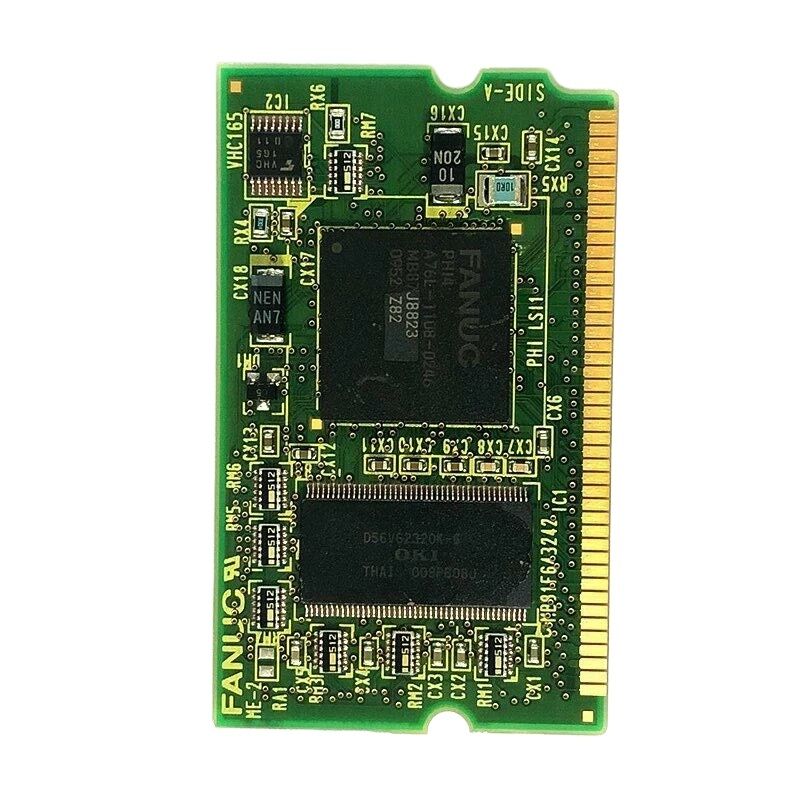

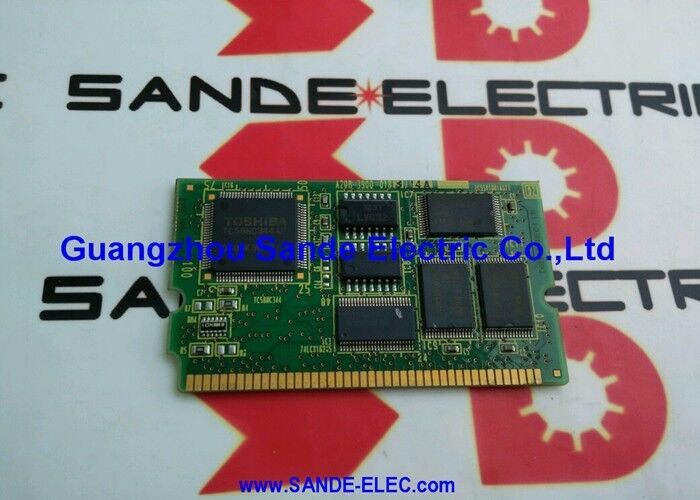

A20B-3900-0200 Fanuc PCB Board A20B39000200 A2OB-39OO-O2OO

FANUC A20B-3900-0200 ∙ PMC ماژول ∙ سری 30i/31i/32i، موتور A5، ژاپن منشأ

شماره بخش:A20B-3900-0200

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول PMC (PCB کنترل کننده ماشین قابل برنامه ریزی)

مرور کلی

A20B-3900-0200 ماژول PMC برای سیستم های CNC FANUC سری 30i، 31i و 32i است.آن را به یک سوراخ DIMM در صفحه اصلی 30i وصل می شود و موتور پردازش را برای کنترل کننده ماشین قابل برنامه ریزی داخلی FANUC فراهم می کند.

ماژول بر روی یک ریل تغذیه 5 ولت کار می کند و در طول کار عادی تقریبا 5 ولت را از بین می برد.

هر ماشینی که در اطراف CNC FANUC ساخته شده است دو لایه کنترل همزمان دارد.

لایه CNC حرکت محور، مداخله و کنترل پیچ را مدیریت می کند. لایه PMC همه چیز دیگر را مدیریت می کند: درهای ماشین، کلیمپ ها، ابزارها، سیستم های خنک کننده، روانکاری، هیدرولیک،و تمام سیگنال های I/O که یک ابزار ماشین را به یک ماشین کامل تبدیل می کنند نه فقط یک کنترل کننده حرکت.

A20B-3900-0200 بخش PMC این معادله را در سیستم های سری 30i/31i/32i مدیریت می کند.

بدون ماژول PMC، I/O میدان ماشین کنترل نشده است.

A20B-3900-0200 یک لوازم جانبی اختیاری نیست. این بخشی از معماری اصلی کنترل کننده است.

مشخصات کلیدی

کاری که PMC انجام می دهد

کنترل کننده ماشین قابل برنامه ریزی FANUC کنترل کننده ماشین قابل برنامه ریزی FANUC کنترل کننده ماشین قابل برنامه ریزی CNC است. این کنترل کننده برنامه نردبان ساز ماشین را اجرا می کند. منطق توالی که سازنده ماشین آلات برای کار کردن ماشین خود نوشته است.اين برنامه نردبان همه چيز رو کنترل ميکنه که نرم افزار کنترل حرکت سي ان سي به طور مستقيم کنترل نميکنه.

در نظر بگیرید که یک مرکز ماشینکاری بین برش ها چه کاری انجام می دهد.

تغییر ابزار شامل یک دنباله خاص است: توقف پیچ، محور Z به موقعیت امن حرکت می کند، بازوی ابزار تغییر، آزاد کردن کلیمپ، بار ابزار جدید، کلیمپ درگیر می شود، بازو عقب می افتد، CNC ادامه می یابد.هرکدام از این مراحل یک خروجی یا ورودی نردبان PMC است.

PMC حسگر تایید شده توسط کلیمپ را می خواند، موقعیت بازو را تایید می کند، مایع خنک کننده را فعال می کند، قفل درب را نظارت می کند. همه اینها منطق نردبان است که بر روی ماژول PMC اجرا می شود.

در یک سیستم سری 30i/31i/32i، این نردبان می تواند بسیار بزرگ باشد.

این کنترلرها از ماشین های پیچیده با محورهای زیادی و عملکردهای ماشین های زیادی پشتیبانی می کنند.

موتور PMC A5 در A20B-3900-0200 ظرفیت پردازش را برای رسیدگی به این پیچیدگی در سرعت چرخه ای که دستگاه نیاز دارد فراهم می کند.

PMC A5 در سری 30i/31i/32i

نام موتور PMC A5 نشان دهنده تولید و سطح ظرفیت پردازنده PMC خاص است. نسل های مختلف FANUC CNC از موتورهای مختلف PMC استفاده می کنند.

A5 مخصوص نسل سری 3xi (30i/31i/32i) است و با ماژول های PMC از نسل های کنترل کننده قبلی یا بعدی قابل تعویض نیست.

موتور A5 حداکثر تعداد گام های نردبان را که کنترل کننده می تواند اجرا کند، ظرفیت نقطه I / O و زمان چرخه اجرا را تعیین می کند.ماشین های سری 30i/31i/32i با برنامه های پیچیده نردبان، موقعیت های نگه داشتن کار متعدد، سیستم های اتوماسیون یکپارچه نیاز به فضای پردازش A5 برای اجرای کل توالی ماشین بدون تأثیر زمان چرخه دارند.

A20B-3900-0200 سخت افزاری است که موتور A5 را در خود جای می دهد. هنگامی که این ماژول شکست می خورد، PMC اجرا را متوقف می کند.

نردبان متوقف می شود. عملکردهای ماشین که توسط PMC کنترل می شوند با آن متوقف می شوند.

بازسازی PMC پس از تعویض

نصب A20B-3900-0200 جایگزین یک پردازنده PMC خالی را نصب می کند. برنامه نردبان ساز ماشین باید قبل از اینکه ماشین بتواند کار کند بارگذاری شود.

برنامه نردبان از طریق صفحه نمایش I / O DATA CNC یا از طریق یک جلسه نرم افزاری FANUC Ladder III / FANUC LADDER-III متصل به کنترل پشتیبان گیری و بازیابی می شود.

پشتیبان گیری نردبان یک فایل جداگانه از پشتیبان گیری پارامتر CNC است.

هر دو برای بازسازی کامل سیستم پس از تعویض ماژول PMC مورد نیاز هستند. قبل از شروع روش تعویض، هر دو نسخه پشتیبان را تایید کنید.

A ladder backup that predates the last machine modification restores an outdated machine configuration — confirm with the machine builder's service records that the ladder version in the backup matches the current production state.

سوالات عمومی

سوال1: دستگاه روشن می شود اما هیچ کد M کار نمی کند. حرکت محور به طور معمول کار می کند. آیا ماژول PMC خطای احتمالی است؟

این یک علامت شکست PMC کلاسیک است. کنترل محور CNC مستقل از ماژول PMC است. محورها می توانند حتی اگر PMC اجرا نشود حرکت کنند.و تمام عملکردهای I/O ماشین از طریق نردبان PMC اجرا می شود..

اگر حرکت محور نرمال است اما عملکردهای ماشین غایب است، ماژول PMC مظنون اصلی است. صفحه وضعیت PMC را در CNC برای حالت اجرا و کد های هشدار بررسی کنید.

سوال2: پس از نصب A20B-3900-0200 جایگزین، قبل از راه اندازی ماشین چه چیزی باید بارگیری شود؟

برنامه نردبان ساز ماشین باید ابتدا بارگذاری شود. بدون آن، PMC بدون نردبان کار می کند و دستگاه I / O کنترل نشده است. پس از بارگذاری نردبان و تایید کار،بررسی کنید که تمام پارامترهای PMC و اختصاص I/O با پیکربندی فعلی ماشین مطابقت دارند..

سپس قبل از بازگشت به تولید، مراحل دقیق عملکرد ماشین را انجام دهید.

س3: آیا امکان استفاده از یک ماژول PMC از یک نسل کنترل کننده FANUC متفاوت وجود دارد؟

نه. موتور PMC A5 در A20B-3900-0200 مخصوص معماری سری 30i/31i/32i است.ماژول های PMC از سری 16i/18i یا نسل های دیگر از معماری پردازنده های مختلف و مجموعه های دستورات مختلف نردبان استفاده می کنند.

نصب یک ماژول PMC ناسازگار کار نمی کند ✓ کنترل کننده آن را تشخیص نمی دهد. همیشه با شماره قطعه صحیح برای نسل کنترل کننده جایگزین کنید.

Q4: برنامه نردبان در حال اجرا است اما برخی از نقاط ورودی و خروجی پاسخ نمی دهند. آیا این می تواند یک خطای ماژول PMC باشد؟

خرابی I / O جزئی با راه اندازی نردبان کمتر یک خطای ماژول PMC است و بیشتر یک خطای سیم کشی، صفحه I / O یا پارامتر است.

ماژول PMC یا از نردبان عبور می کند یا نمی کند، به ندرت به گونه ای شکست می خورد که به طور انتخابی نقاط I / O خاص را غیرفعال می کند.

بررسی صفحه تشخیص I/O در CNC برای تأیید اینکه آیا انتقال سیگنال انتظار می رود در نقاط ورودی PMC رخ می دهد.

این خطا را به سیم کشی میدان، صفحه I / O یا پیکربندی پارامتر PMC هدایت می کند.

س5: قبل از استفاده، چه مدت می توان یک A20B-3900-0200 اضافی را ذخیره کرد؟

در محیط خشک، دمای ثابت، بسته بندی ضد ایستاتیک، ماژول های FANUC PMC برای مدت طولانی حالت خود را حفظ می کنند.

خود ماژول هیچ باتری و هیچ قطعات زمانی بحرانی ندارد که در طول ذخیره سازی منفعل تخریب شوند.

آن را از رطوبت، چرخه ی دمای و قرار گرفتن در معرض الکتروستاتیک دور نگه دارید.

قبل از نصب اگر ماژول برای چندین سال ذخیره شده باشد، تماس های اتصال DIMM را برای اکسیداسیون بررسی کنید.
