| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A20B-3900-0180 |
شماره بخش:A20B-3900-0180
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:ماژول حافظه FROM/SRAM (PCB)

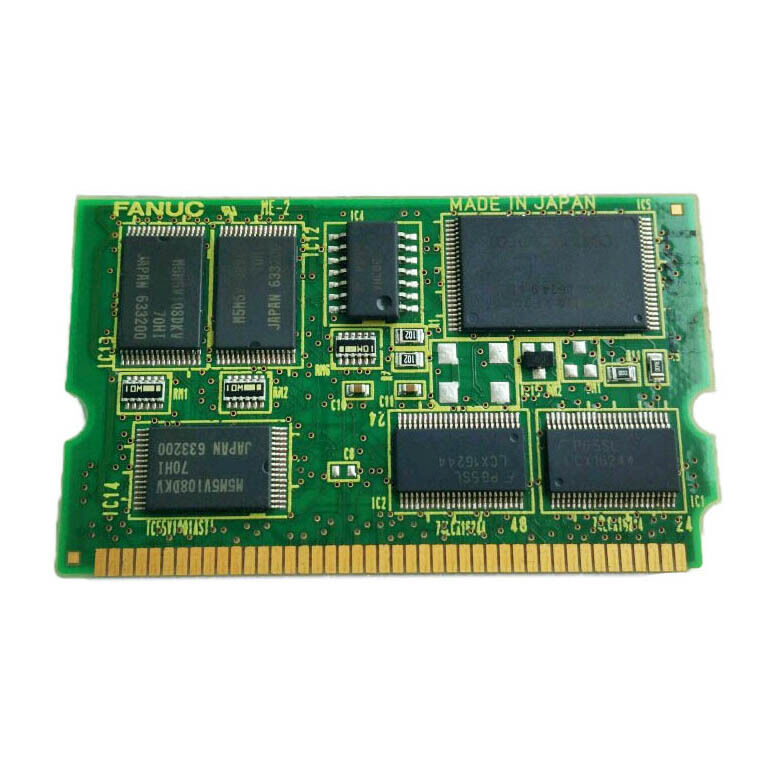

A20B-3900-0180 ماژول حافظه FROM/SRAM برای سیستم های CNC FANUC سری 30i، 31i و 32i است.
این 16 MB Flash ROM و 256 KB SRAM را بر روی یک صفحه پلاگین فشرده حمل می کند که به صورت افقی بر روی صفحه اصلی CPU در داخل کنترل نصب می شود.سیستم محتوا را از حافظه کاری بارگذاری می کند.
از آن نقطه، CNC از RAM ٪ FROM به عنوان منبع مداوم عمل می کند که از هر چرخه قدرت زنده می ماند.
سری 30i / 31i / 32i نشان دهنده پلت فرم CNC پیشرفته FANUC است.
این کنترل کننده ها مراکز بزرگ ماشینکاری، ابزار ماشین آلات ترکیبی و سیستم های چند محوری را با الزامات زمان واقعی اجرا می کنند.
ماژول FROM در این سیستم ها دارای مجموعه نرم افزاری است که این قابلیت ها را ممکن می کند - هسته CNC، نرم افزار کنترل سرو، زمان اجرا نردبان PMC و برنامه های مدیریت.
همه اش روي اين تخته زندگي ميکنه وقتي تخته خراب بشه دستگاه متوقف ميشه
| پارامتر | ارزش |
|---|---|
| شماره بخش | A20B-3900-0180 |
| تولید کننده | شرکت FANUC |
| نوع محصول | ماژول حافظه FROM/SRAM (PCB) |
| مجموعه تخته ها | A20B-3900 |
| کنترل کننده های سازگار | FANUC سری 30i / 31i / 32i |
| از ظرفیت | 16 مگابایت (Flash ROM، غیر ناپایدار) |
| ظرفیت SRAM | 256 کیلو بایت (با باتری پشتیبانی می شود، ناپایدار) |
| نصب | پلاگین افقی، صفحه اصلی CPU |
| رفتار قدرت افزون | از محتویات بارگذاری به DRAM در بوت |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| دمای ذخیره سازی | -20 ️ 60°C |
| رطوبت | 75٪ RH حداکثر (غیر فشرده سازی) |
| شرایط موجود | جدید / بازسازی شده / تعمیر شده |
فلاش روم یک کار خوب انجام می دهد: داده ها را بدون باتری در چرخه های برق نگه می دارد. هر قطعه برق، هر توقف اضطراری، هر ولتاژ گذرا16 مگابايت روي اين تخته نرم افزار سيستم سي ان سي رو نگه مي داره، نرم افزار کنترل تقویت کننده سرو، منطق نردبان PMC، و برنامه های دیگر که دستگاه نیاز به کار دارد. هیچ یک از این تغییرات در طول عملیات عادی.
حافظه ی حافظه ی SRAM 256 کیلو بایت متفاوت است. این باتری فرسوده است. این باتری به یک باتری پشتیبان کوچک متکی است تا محتویات آن را در هنگام قطع برق نگه دارد. SRAM در این ماژول داده های زمان اجرا را حفظ می کند,و اطلاعات مشابهی در طول کار تولید می شود. اگر باتری کم شود و برق قطع شود، داده های SRAM از بین می روند.
این وضعیت باتری را به یک مورد نگهداری تبدیل می کند، نه یک مورد راه اندازی. آن را در یک برنامه بررسی کنید، نه در یک شکست.
این دو نوع حافظه با هم کار می کنند. FROM پایه ای استاتیک را فراهم می کند. SRAM فضای کاری پویا را فراهم می کند. کنترل کننده به هر دو برای عملکرد صحیح نیاز دارد.
محتواهای FROM نرم افزار هستند. این نرم افزار یک نسخه دارد.
نسخه در A20B-3900-0180 جایگزین باید با آنچه که ماشین ساخته شده و راه اندازی شده است مطابقت داشته باشد.,پیکربندی محور، و برنامه های نردبان PMC اغلب برای یک مدل ماشین یا حتی یک شماره سری واحد خاص هستند.
یک ماژول جایگزین با نسخه اشتباه نرم افزار ممکن است روشن شود اما دستگاه را به درستی اجرا نکند.
دامنه پارامتر بین نسخه ها تغییر می کند.
تعاریف رابط PMC تغییر می کنند. داده های تنظیم servo ممکن است نیاز به به روزرسانی داشته باشند. نصب نسخه مناسب نرم افزار یا تغییر مجدد ماژول به نسخه صحیح بخشی از روش تعویض است.نه يه فکري که بعد از اون اتفاق افتاده.
این کنترل کننده ها در بالای خط CNC FANUC قرار دارند. 30i پیچیده ترین ماشین ها را اداره می کند: مراکز ماشینکاری 5 محور، مراکز بزرگ چرخش با ابزار محرک و سیستم های چند مسیر.31i و 32i نسخه های مقیاس برای محور های کمتر اما عمق ظرفیت مشابه هستند.
هر سه از همان معماری سخت افزاری پایه استفاده می کنند و هر سه به ماژول FROM به عنوان پایه ی مجموعه نرم افزاری خود وابسته هستند.
ماشین هایی که روی سری 30i/31i/32i کار می کنند معمولاً سال ها در تولید بوده اند.
ماژول FROM اصلی ساعت های عملیاتی را جمع می کند. حافظه فلش دارای یک دوام چرخه نوشتن محدود است در عمل، ماژول های FROM در کنترل کننده های CNC به ندرت از خستگی نوشتن شکست می خورند،اما اونا از قدرت هاي گذرا شکست مي خورن، حوادث الکترواستاتیک و خرابی های سخت افزاری.
هنگامی که این کار را انجام می دهند، مسیر جایگزینی روشن است: شماره قطعات درست، با نرم افزار درست.
سوال1: سي ان سي سري 30i فعال شد اما فوراً يک خطاي نرم افزاري سيستم را نشان داد.
اگر محتوای FROM خراب شده یا غیرقابل خواندن باشد، CNC نمی تواند نرم افزار عامل خود را بارگیری کند و در راه اندازی خطا خواهد کرد.
یک خطای نرم افزار سیستم در بوت، به ویژه یکی که پس از یک رویداد برق یا خرابی سخت افزاری ظاهر می شود، نشانه قوی است که ماژول FROM تحت تاثیر قرار گرفته است.
کد هشدار به محدود کردن آن کمک می کند ️ برای توصیف کد خطای خاص، دستورالعمل تعمیر و نگهداری 30i را مشاهده کنید.
س2: پس از تعویض A20B-3900-0180، آیا پارامترها نیاز به بارگذاری مجدد دارند؟
بله، تخته ی جایگزین بدون پارامترهای ماشین قبلی نصب می شود. تمام پارامترها پارامترهای CNC، پارامترهای سرو، پارامترهای PMC، داده های جبران خطا،و داده های ابزار باید پس از نصب از نسخه پشتیبان بازیابی شود.
نسخه نرم افزاری در ماژول جدید نیز باید قبل از بارگذاری پارامترها سازگار باشد. سعی نکنید ماشین را اجرا کنید تا پارامترها بازگردند.
سوال سوم: آلارم باتری پشتیبان SRAM ظاهر شد اما دستگاه به کار خود ادامه داد. آیا این فوری است؟
بله. وقتي که آلارم باتري کم فعال شد، زمان قبل از از دست دادن اطلاعات محدود شد. اطلاعات SRAM تا زماني که باتري ولتاژ کافي را فراهم مي کند حفظ مي شود.
وقتي که از حد مقرر پایین بياد، تمام محتويات SRAM در زمان خاموش شدن بعدی از دست مي رود.
اطلاعات SRAM را فوراً پشتیبان گیری کنید و باتری را قبل از خاموش شدن برنامه ریزی شده بعدی جایگزین کنید.
سوال 4: آیا A20B-3900-0180 با دیگر ماژول های حافظه A20B-3900 قابل تعویض است؟
نه به طور آزادانه. سری A20B-3900 طیف گسترده ای از ترکیب ظرفیت FROM / SRAM و نسخه های نرم افزاری را پوشش می دهد.
-0180 به طور خاص نسخه 16 MB FROM / 256 KB SRAM برای سری 30i / 31i / 32i است.
ماژول هایی با اندازه های مختلف FROM یا SRAM، یا نسخه های مختلف نرم افزار، جایگزین مستقیم نیستند.
همیشه شماره قطعه و نسخه نرم افزار را قبل از نصب تایید کنید.
سوال 5: آیا می توان A20B-3900-0180 را با نسخه نرم افزاری متفاوت دوباره روشن کرد؟
به روز رسانی مجدد ماژول های FANUC FROM نیازمند ابزارهای نرم افزاری FANUC و بسته نرم افزاری مناسب برای مدل CNC هدف و پیکربندی گزینه ای است.
این یک روش زمینی نیست که با ابزارهای عمومی انجام شود.
اگر نسخه موجود نرم افزار ناشناخته یا ناسازگار است، با یک شریک سرویس معتبر FANUC با نوع ماشین CNC، مدل و لیست گزینه برای به دست آوردن بسته نرم افزار صحیح تماس بگیرید.
