شماره بخش:A20B-3900-0170
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:ماژول اسپندل آنالوگ FROM/SRAM (PCB)
راهنمای مرجع:B-64115EN
مرور کلی

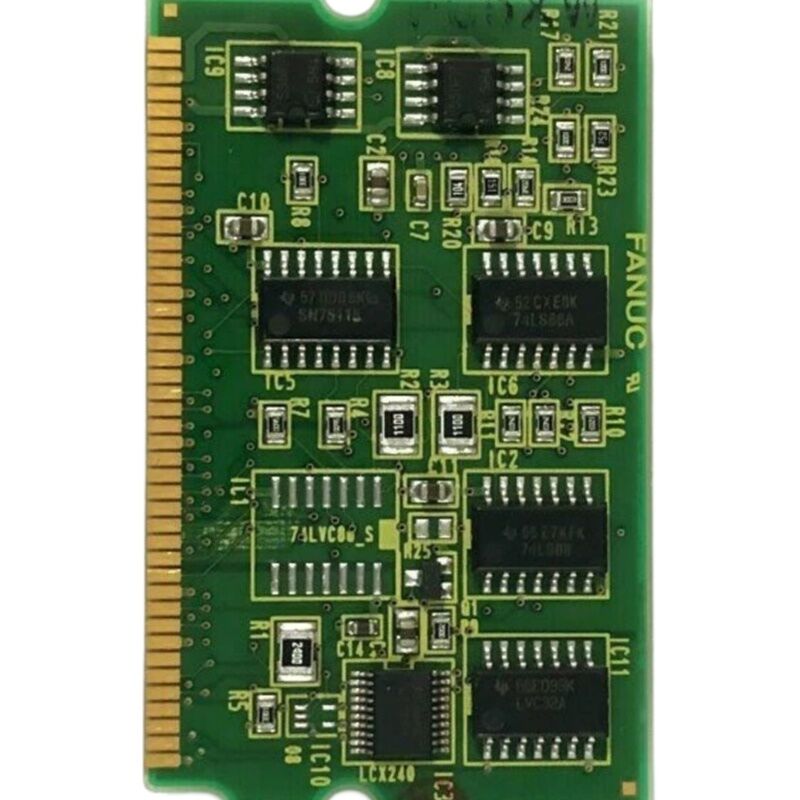

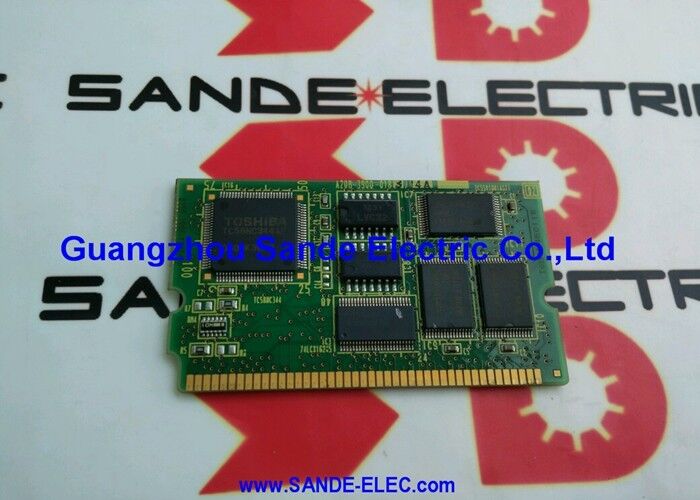

A20B-3900-0170 یک PCB دوگانه از شرکت FANUC است. این PCB ترکیبی از حافظه FROM / SRAM و یک رابط اسپندل آنالوگ در یک ماژول پلاگین است.
FANUC آن را برای سیستم های کنترل CNC طراحی کرده است که برای هدایت اسپندل از طریق یک مسیر سیگنال آنالوگ طراحی شده است.
رابط اسپیندل آنالوگ ویژگی تعریف صفحه است.
سیستم های CNC FANUC از دو روش کنترل پیچ پشتیبانی می کنند: سریال و آنالوگ. درایو پیچ سریال از یک پیوند ارتباطی دیجیتال به تقویت کننده پیچ استفاده می کند.درایو اسپیندل آنالوگ از یک سیگنال ولتاژ استفاده می کند که به طور معمول 0 تا ±10 ولت است تا سرعت اسپیندل را کنترل کند.
دستگاه های ساخته شده در اطراف تقویت کننده های اسپیندل قدیمی تر یا آنالوگ نیاز به صفحه رابط آنالوگ دارند. A20B-3900-0170 این رابط را فراهم می کند. آن را حذف کنید و CNC هیچ مسیری برای فرمان دادن به اسپیندل ندارد.
FROM و SRAM در این صفحه همان نقش هایی را که در هر ماژول حافظه FANUC انجام می دهند، انجام می دهند. FROM نرم افزار سیستم را بدون تغییر نگه می دارد.
SRAM داده های زمان اجرا را تحت پشتیبان باتری حفظ می کند. هر دو نوع حافظه به همان صفحه فیزیکی به عنوان مدار رابط پیچ متصل شده اند. A20B-3900-0170 یک مدول حافظه خالص نیست.عملکرد چرخ دنده اش تغییر می دهد که چه چیزی است و چگونه باید با آن دست و کار کرد.
مشخصات کلیدی
| پارامتر |
ارزش |
| شماره بخش |
A20B-3900-0170 |
| تولید کننده |
شرکت FANUC |
| نوع محصول |
ماژول اسپندل آنالوگ FROM/SRAM |
| مجموعه تخته ها |
A20B-3900 |
| رابط اسپیندل |
آنالوگ (نوع فرمان ولتاژ) |
| نوع حافظه |
FROM (Flash ROM) + SRAM (با باتری پشتیبانی شده) |
| راهنمای مرجع |
B-64115EN |
| نصب |
ماژول پلاگین شده، صفحه کنترل CNC FANUC |
| منشاء |
ژاپن |
| نگهداری داده ها در تبادل |
از دست دادن داده ها ️ نیاز به بارگذاری مجدد داده های سیستم کامل |
| دمای کار |
0 55°C |
| دمای ذخیره سازی |
-20 ️ 60°C |
| رطوبت |
75٪ RH حداکثر (غیر فشرده سازی) |
| شرایط موجود |
جدید / بازسازی شده / تعمیر شده |
رابط اسپیندل آنالوگ
در یک سیستم CNC FANUC، مسیر کنترل پیچ بسته به نوع تقویت کننده پیچ نصب شده است.
یک تقویت کننده اسپندل سریال به صورت دیجیتالی با CNC ارتباط برقرار می کند. یک تقویت کننده اسپندل آنالوگ دستور سرعت خود را از ورودی ولتاژ آنالوگ دریافت می کند. برای ماشین هایی که از تقویت کننده های اسپندل آنالوگ استفاده می کنند،CNC نیاز به سخت افزار است که این سیگنال ولتاژ تولید.
اون سخت افزار ماژول اسپیندل آنالوگ است A20B-3900-0170.
هنگامی که CNC به سرعت پیچ فرمان می دهد، ماژول پیچ آنالوگ این فرمان را به ولتاژ متناسب تبدیل می کند.
تقویت کننده اسپندل این ولتاژ را می خواند و موتور اسپندل را مطابق با آن حرکت می دهد.
بازخورد از کدگر موقعیت پیچ از طریق یک مسیر جداگانه به CNC بازمی گردد، به CNC اجازه می دهد سرعت و موقعیت پیچ را کنترل و تنظیم کند.
این رابط در سخت افزار ثابت است. بر خلاف برخی از توابع CNC که می توانند از طریق پارامترها دوباره نقشه برداری شوند، نوع رابط اسپندل توسط کدام صفحه نصب شده است تعیین می شود.
یک ماشین که برای محرک اسپیندل آنالوگ پیکربندی شده باشد با یک ماژول حافظه خالص در این اسلات به درستی کار نخواهد کرد.
مسیر کنترل پیچ به طور کامل به حضور A20B-3900-0170 بستگی دارد.
از دست دادن داده ها در زمان تعویض
تعويض A20B-3900-0170 يعني از دست دادن تمام اطلاعات روي تخته
نرم افزار سیستم، پارامترها، داده های تنظیم پیچ و هر برنامه ذخیره شده ای که در بخش FROM / SRAM این ماژول قرار دارد، هنگامی که صفحه برداشته می شود از بین می رود. یک صفحه جدید خالی نصب می شود.
این یک خطر نیست که بعد از وقوعش مدیریت شود.
یک نسخه پشتیبان کامل از تمام داده های CNC برنامه ها، پارامترها، جبران خطای ارتفاع، داده های ابزار، پارامترهای پیچ باید قبل از خروج هیئت مدیره وجود داشته باشد.دستگاه پس از تعویض صفحه نمی تواند به حالت قبلی خود بازگردد.. پشتيباني بايد در حال حاضر باشد
پشتیبان گیری منسوخ، یک پیکربندی منسوخ را بازگرداند.
پشتیبان گیری از داده های CNC FANUC از طریق عملکرد DATA BACKUP صفحه نمایش BOOT یا از طریق دستگاه های حافظه خارجی از طریق رابط RS-232 یا کارت حافظه انجام می شود.قبل از ادامه دادن به هر کار روی این ماژول، پشتيبانی کامل و قابل خواندن است..
رابطه با سایر ماژول های سری A20B-3900
سری A20B-3900 شامل چندین نوع برد است. برخی از آنها ماژول های حافظه خالص هستند آنها فقط FROM و SRAM را بدون هیچ عملکرد رابط اضافی حمل می کنند.
A20B-3900-0170 یکی از آن ها نیست مدار های رابط اسپینل آنالوگ آن بدون توجه به محتوای حافظه در صفحه وجود دارد.
جایگزینی یک ماژول حافظه A20B-3900 متفاوت برای -0170، عملکرد اسپندل آنالوگ را از سیستم حذف می کند.
ماشين راه ميندازه اما کنترل اسپندل شکست ميخوره
جایگزینی صحیح یک صفحه A20B-3900-0170 دیگر یا یک صفحه است که توسط اسناد FANUC به عنوان معادل مستقیم برای مدل خاص CNC مورد استفاده تأیید شده است.
سوالات عمومی
سوال 1: اگر A20B-3900-0170 با یک ماژول حافظه استاندارد A20B-3900 جایگزین شود چه اتفاقی می افتد؟
رابط اسپیندل آنالوگ دیگر در سیستم وجود ندارد. CNC روشن می شود، اما هر فرمان حرکت اسپیندل شکست می خورد.
دستگاه در مورد نقص های مربوط به اسپندل هشدار می دهد. تنها یک صفحه با عملکرد رابط اسپندل آنالوگ شماره قطعه صحیح کنترل اسپندل را بازیابی می کند.
سوال 2: اسپندل به دستورات سرعت پاسخ نمی دهد. چگونه می توانم تشخیص دهم که آیا A20B-3900-0170 خطاست؟
ابتدا تایید کنید که ولتاژ فرمان آنالوگ در ورودی فرمان تقویت کننده اسپندل وجود دارد. از یک ولت متر در کانکتور خروجی آنالوگ از CNC استفاده کنید.اگر هیچ گونه تغییر ولتاژ زمانی که CNC فرمان سرعت پیچ، اشتباه در مسیر خروجی آنالوگ است، که به این صفحه اشاره دارد.
اگر ولتاژ وجود داشته باشد اما اسپندل پاسخ ندهد، خطا در جریان پایین است در تقویت کننده اسپندل یا موتور.
سوال 3: آیا قبل از تعویض این صفحه پشتیبان گیری از داده های سیستم اجباری است؟
بله. تمام داده ها در بخش های FROM و SRAM این ماژول هنگام برداشتن برد از دست می رود. برنامه ها، پارامترها و داده های سیستم باید پس از نصب از نسخه پشتیبان بازیابی شوند.
بدون پشتیبان گیری قبلی هیچ راهی برای بازیابی این داده ها وجود ندارد.
قبل از برداشتن تخته باید پشتیبان گیری شود.
سوال 4: باتری پشتیبان روی تخته مرده است. آیا تخته هنوز قابل استفاده است؟
بخش FROM داده های خود را بدون باتری حفظ می کند. بخش SRAM داده های خود را از دست داده است اگر باتری برای مدت طولانی مرده باشد.
کارت هنوز از لحاظ فیزیکی قابل استفاده است، اما داده های SRAM باید بازسازی شوند.
باتری پشتیبان را جایگزین کنید و قبل از اینکه ماشین دوباره به کار بازگردد، تمام داده های سیستم را بارگذاری کنید.
س5: CNC به جای آژیر آژیر آژیر حافظه را نشان می دهد. آیا این صفحه هنوز هم می تواند علت آن باشد؟
بله. اگر محتوای FROM به دلیل افزایش برق، شکست در نوشتن یا خطای تخته خراب شود، CNC ممکن است در حافظه به جای خطای خاص پیچ هشدار دهد.
یک آلارم حافظه که در کنار ناتوانی برای بوت کردن کنترل به طور کامل ظاهر می شود، یا بلافاصله پس از یک رویداد قدرت ظاهر می شود،نشان دهنده ای منطقی از اینکه ماژول FROM/SRAM تحت تاثیر قرار گرفته است.
کد هشدار را با راهنمای B-64115EN برای توصیف خطای خاص بررسی کنید.
