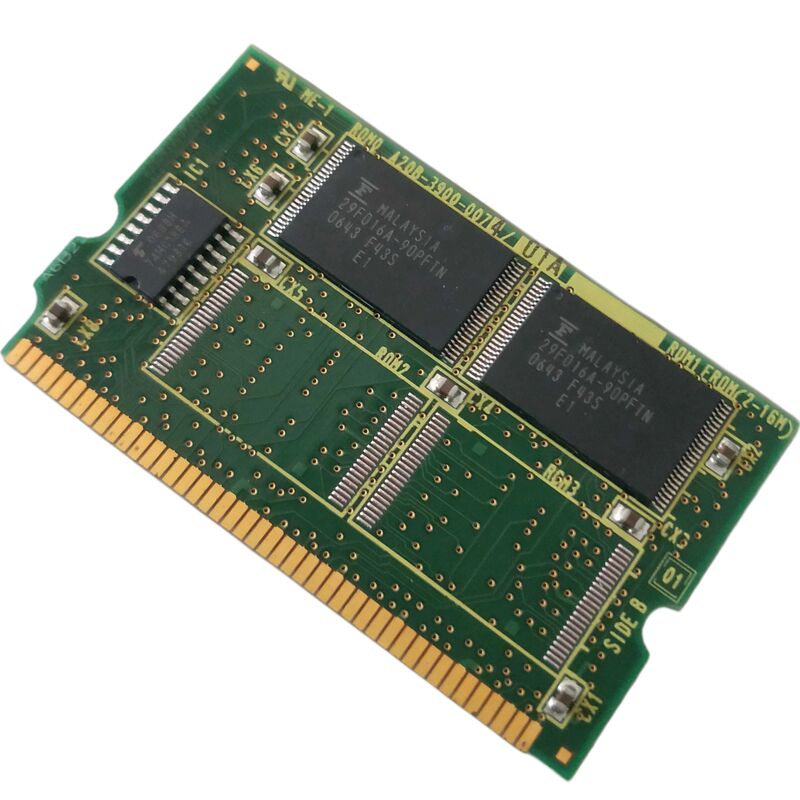

A20B-3900-0074 صفحه PCB فانوک A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074

شماره بخش:A20B-3900-0074

بازنگری:/01A (همانطور که در برچسب هواپیما دیده می شود)

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:ماژول DIMM F-ROM (فلاش حافظه فقط برای خواندن)

سری:A20B-3900

نوع حافظه:فلاش روم

حافظه فلاش که باعث می شود CNC کار کند

A20B-3900-0074 یک ماژول FROM (Flash Read-Only Memory) از سری A20B-3900 FANUC است که از خانواده کارت های حافظه plug-in DIMM استفاده می شود که در معماری کنترل CNC i-Series FANUC استفاده می شود.این ماژول در سوراخ DIMM در صفحه اصلی i-Series وصل می شود و نرم افزار سیستم CNC ذخیره می شود، نرم افزار کنترل سرو، برنامه های PMC و داده های عملیاتی مرتبط.

برخلاف ماژول های SRAM در همان کنترل کننده که پارامترهای ماشین، جداول آفست ابزار و برنامه های قطعات را نگه می دارند،و که نیاز به یک باتری پشتیبان برای حفظ داده ها از طریق چرخه های برق دارند . فلش بدون باتری ناپایدار است. محتویات آن از دست دادن قدرت کامل به طور نامحدود زنده می مانند و شکست با تخلیه باتری مرتبط نیست.CNC به طور معمول نشان می دهد یک خطای بوت و یا هشدار برابر FROM در قدرت در، زیرا کنترل نمی تواند با موفقیت نرم افزار عامل خود را در RAM کار کند.

سری A20B-3900 شامل چندین نوع ظرفیت است که هر کدام با پسوند چهار رقمی خود شناسایی می شوند. 0074 در این خانواده قرار دارد؛ شماره های همسایه (0071 = 12MB،0075 = 2MB) محدوده سری را تایید کنیدکد تجدید نظر /01A در برچسب کارت نشان می دهد که تجدید نظر تولید خاص در هنگام درخواست تعویض مشخصات تطبیقی.

تعویض یک ماژول FROM

ماژول FROM نرم افزار سیستم CNC را ذخیره می کند. هنگامی که ماژول جایگزین نصب می شود:

• اگر ماژول دارای نرم افزار درست برای سری CNC خاص و نسخه نرم افزار باشد،کنترل شروع می شود و کار را با پارامترها و برنامه های ماژول SRAM ادامه می دهد (با فرض اینکه SRAM سالم باشد).
• اگر ماژول خالی باشد، نرم افزار سیستم FANUC باید از طریق صفحه BOOT با استفاده از کارت CF یا کارت حافظه که شامل تصویر نرم افزار صحیح برای این CNC است، بارگذاری شود.
• نسخه نرم افزار باید با نسل سخت افزاری CNC مطابقت داشته باشد. یک عدم تطابق مانع از راه اندازی درست می شود.

تعویض FROM بر پارامترها، برنامه های قطعات و یا جابجایی ابزار تاثیر نمی گذارد.

مشخصات کلیدی

سوالات عمومی

سوال1: CNC در زمان روشن شدن یک خطای PARITY FROM را نشان می دهد. آیا A20B-3900-0074 معیوب است؟

خطاهای برابری FROM در بوت نشان دهنده خراب شدن یا شکست حافظه فلش در ماژول است. قبل از تعویض، سعی کنید از طریق صفحه BOOT FROM را دوباره فلش کنیداگر عملیات نوشتن شکست بخورد یا خطاها پس از دوباره فلش باقی بماند، سلول های فلش ماژول خراب شده و باید تعویض بشه

سوال2: پس از نصب یک A20B-3900-0074 جایگزین، CNC هیچ پارامتری را نشان نمی دهد. آیا مشکلی وجود دارد؟

در ماژول SRAM هیچ پارامتری ذخیره نمی شود، نه ماژول FROM. اگر ماژول SRAM به درستی اداره شود (باتری در طول تبادل برد نگهداری می شود) ، تمام پارامترها، برنامه ها،و تعویض ها سالم هستند. اگر باتری SRAM در طول مبادله حذف شده یا کم شده باشد ، محتوای SRAM از دست رفته است و باید از پشتیبان بازیابی شود.

سوال سوم: ماژول جایگزین FROM خالی می آید. چه نرم افزاری باید بارگذاری شود؟

نسخه نرم افزار سیستم FANUC که با سری CNC مطابقت دارد (به عنوان مثال، 16i، 18i) و نسخه نرم افزار باید از طریق صفحه BOOT بارگیری شود.گرفتن تصویر نرم افزار درست کارت CF موجود یا یک آرشیو نرم افزار از سرویس FANUC. قبل از بارگذاری تایید کنید که نسخه نرم افزار با نسخه اصلی مطابقت دارد.

سوال 4: آیا یک ماژول FROM از یک نوع مختلف A20B-3900 می تواند جایگزین 0074 شود؟

پسوند های مختلف در سری A20B-3900 ممکن است ظرفیت های فلش متفاوتی داشته باشند. نصب یک ماژول با ظرفیت ناکافی ممکن است تصویر کامل نرم افزار را نگه نداشته باشد و منجر به شکست بوت شود.قبل از تعویض، از نوع دقیق 0074 استفاده کنید یا سازگاری ظرفیت را تایید کنید..

سوال 5: منبع A20B-3900-0074 کجاست؟

از طریق بازار فرعی FANUC CNC قبل از پذیرفتن، کاربری باید برای عملکرد صحیح خواندن / نوشتن آزمایش شود..
