A20B-3900-0052 صفحه PCB فانوک A20B39000052 A2OB-39OO-OO52

FANUC A20B-3900-0052

ماژول SRAM 512 کیلوبایتی برای بردهای اصلی 16i / 18i / 20i / 21i

توضیحات اصلی

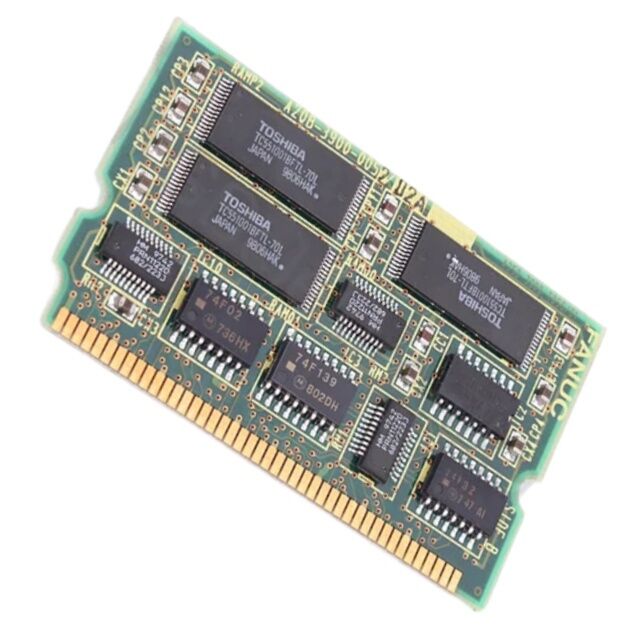

FANUC A20B-3900-0052 یک ماژول SRAM 512 کیلوبایتی است که در سیستم های کنترل 16i / 18i / 20i / 21i استفاده می شود.

این ماژول به عنوان یک برد حافظه DIMM توصیف شده است که روی برد اصلی سری i نصب می شود و برخی لیست ها همچنین سازگاری آن را با 15i و Power Mate i D/H گسترش می دهند.

این بدان معناست که این ماژول در ساختار حافظه کنترلر قرار دارد و نه در بخش تقویت کننده یا پنل جلویی.

از منظر خدمات، این برد نمونه ای بسیار معمولی از قطعه ای است که ساده به نظر می رسد اما وظیفه ای بسیار خاص را انجام می دهد.

مقدار 512 کیلوبایت SRAM بخشی از شناسه ماژول است، بنابراین وظیفه عملی فقط "تعویض یک برد حافظه معیوب" نیست، بلکه جایگزینی آن با پیکربندی SRAM صحیح مورد انتظار کنترل FANUC نصب شده است.

جدول پارامتر

موقعیت فنی

در یک صفحه محصول حرفه ای، A20B-3900-0052 بهترین عملکرد را زمانی دارد که به عنوان یک ماژول SRAM برد اصلی توصیف شود تا یک "برد PCB" عمومی.

این عبارت با نحوه جستجوی تکنسین ها برای آن مطابقت دارد و به صفحه کمک می کند تا نقش فنی روشنی را منتقل کند: این یک برد حافظه نگهداری شده برای پلتفرم های کنترل قدیمی FANUC است.

همچنین به تمایز این برد از A20B-3900-0053 کمک می کند که ماژول SRAM دیگری در همان خانواده اما با ظرفیت متفاوت است.

این تمایز برای دید جستجو و همچنین برای کارهای تعمیر واقعی ارزشمند است، زیرا این دو ماژول نباید به عنوان یک قطعه جایگزین یکسان در نظر گرفته شوند.

سوالات متداول

سوال 1: A20B-3900-0052 برای چه کاری استفاده می شود؟
این ماژول به عنوان یک ماژول SRAM 512 کیلوبایتی روی برد اصلی کنترل های سری i FANUC مانند 16i، 18i، 20i و 21i اشاره می کنند.

نقش آن حافظه داخلی کنترل است، نه کنترل درایو، قدرت اسپیندل یا عملکرد پنل.

سوال 2: آیا این همان A20B-3900-0053 است؟
خیر. این دو برد ماژول های SRAM مرتبط هستند، اما A20B-3900-0052 512 کیلوبایتی است، در حالی که A20B-3900-0053 256 کیلوبایتی است اشاره می کنند.

این تفاوت در سازگاری کنترل واقعی اهمیت دارد، بنابراین نباید به عنوان قابل تعویض در نظر گرفته شوند.

سوال 3: این ماژول معمولاً با کدام کنترل ها مرتبط است؟
این ماژول بیشتر برای سیستم های 16i / 18i / 20i / 21i ذکر شده است و برخی داده های فروشنده همچنین به 15i و Power Mate i D/H اشاره می کنند.

از نظر عملی، این بدان معناست که این بخشی از اکوسیستم برد حافظه قدیمی FANUC است و باید با کنترل نصب شده مطابقت داده شود و نه صرفاً بر اساس نام خانواده فرض شود.

سوال 4: در داخل کنترل کجا نصب می شود؟
لیست ها آن را به عنوان یک ماژول سبک DIMM روی برد اصلی سری i توصیف می کنند. برای تکنسین ها، این بدان معناست که تعویض باید شامل بررسی وضعیت سوکت، تمیزی کانکتور و نشیمن محکم روی برد اصلی باشد، نه فقط تعویض خود ماژول.

سوال 5: تکنسین ها قبل از تعویض A20B-3900-0052 چه مواردی را باید تأیید کنند؟
آنها باید شماره برد نصب شده را تأیید کنند، ظرفیت SRAM مورد نیاز را تأیید کنند و اطمینان حاصل کنند که خطای حافظه واقعاً متعلق به ماژول است و نه برد اصلی یا مشکل دیگر کنترل.

پس از نصب، کنترل باید برای راه اندازی عادی و پایداری مربوط به حافظه آزمایش شود.

بررسی های نهایی بر اساس نقش برد به عنوان یک ماژول SRAM برد اصلی، بهترین روش مهندسی است.
