FANUC A20B-3300-0653 | ماژول پردازنده مرکزی سری A20B-3300 PCB و— سیستم‌های کنترل CNC FANUC

ماژول‌های پردازنده مرکزی سری A20B-3300 در معماری CNC FANUC

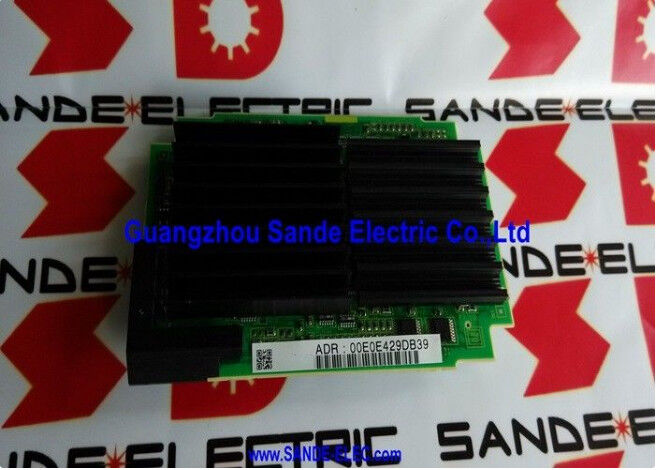

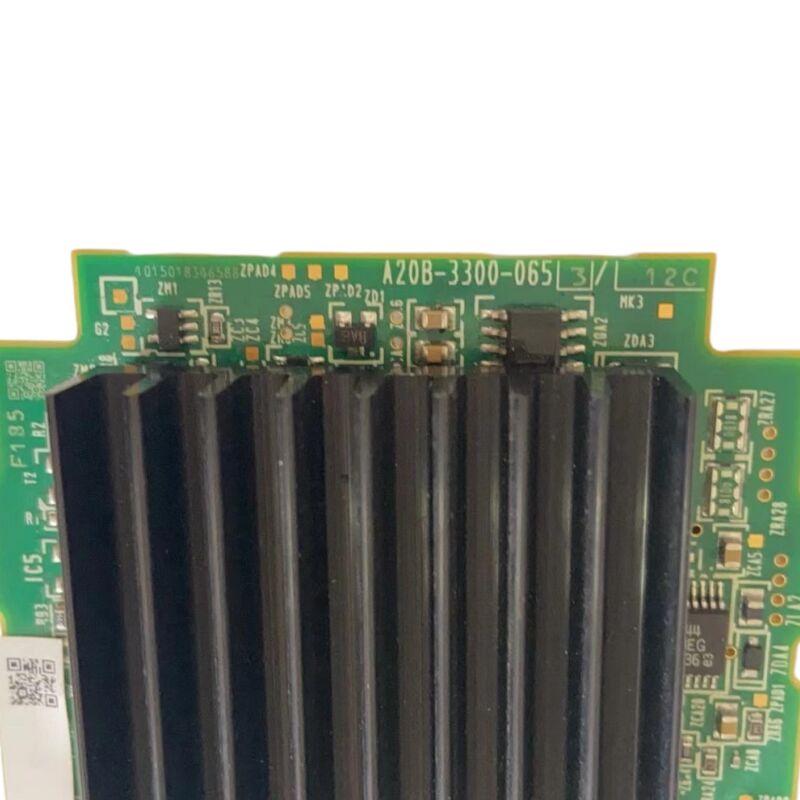

A20B-3300-0653 یک ماژول پردازنده مرکزی از سری بردهای A20B-3300 FANUC است — خانواده ماژول‌های پردازشی که در سیستم‌های کنترل CNC و ربات FANUC استفاده می‌شوند. خانواده A20B-3300 شامل کارت‌های پردازنده مرکزی، ماژول‌های گرافیکی، کارت‌های کنترل سروو و ماژول‌های حافظه با سرعت بالا است. مدل -0653 نوع ماژول پردازنده مرکزی سری A2 در این خانواده است.

در یک واحد کنترل CNC FANUC، ماژول پردازنده مرکزی هسته پردازشی است. این ماژول نرم‌افزار سیستم CNC را که از ماژول‌های حافظه FROM بارگیری شده است، اجرا می‌کند، وظایف زمان واقعی (درون‌یابی محور، اجرای نردبان PMC، پردازش رابط اپراتور، مدیریت ورودی/خروجی) را هماهنگ می‌کند و جریان داده بین بردهای عملکردی واحد کنترل را مدیریت می‌کند. خرابی ماژول پردازنده مرکزی منجر به خرابی کامل سیستم کنترل می‌شود — CNC بوت نمی‌شود یا در اواسط چرخه متوقف می‌شود.

ماژول‌های سری A20B-3300 در کنار سایر ماژول‌های عملکردی (حافظه FROM/SRAM، کارت‌های کنترل سروو، ماژول‌های گرافیکی) به برد اصلی میزبان واحد کنترل CNC متصل می‌شوند. هر نوع پسوند A20B-3300 وظیفه خاصی را در این معماری ماژولار انجام می‌دهد — ماژول پردازنده مرکزی -0653 موقعیت هسته پردازشی را اشغال می‌کند.

مشخصات کلیدی

خانواده A20B-3300 — انتخاب بر اساس پسوند

انواع مختلفی در خانواده A20B-3300 وجود دارند که موقعیت‌های عملکردی متفاوتی را ارائه می‌دهند:

• A20B-3300-0260 — ماژول پردازنده مرکزی 486DX MMX برای 16i-A/18i-A/21i-A
• A20B-3300-0102 — کارت پردازنده مرکزی RISC PowerPC برای 16i/18i/21i
• A20B-3300-0653 — ماژول پردازنده مرکزی سری A2 (این برد)

پسوندهای مجاور برای نسل‌های مختلف پلتفرم CNC یا عملکردهای پردازشی متفاوت استفاده می‌شوند. شباهت فیزیکی بین انواع A20B-3300 سازگاری را نشان نمی‌دهد. قبل از تهیه جایگزین، شماره قطعه دقیق A20B-3300-0653 را از برچسب برد نصب شده تأیید کنید.

تعویض — پشتیبان‌گیری از داده‌ها قبل از برداشتن

ماژول پردازنده مرکزی پارامترهای CNC را ذخیره نمی‌کند — آن‌ها در ماژول حافظه SRAM قرار دارند. با این حال، قبل از فرض اینکه تعویض برد بدون داده امکان‌پذیر است، معماری خاص دستگاه را تأیید کنید. همیشه قبل از برداشتن ماژول پردازنده مرکزی اصلی، از تمام داده‌های CNC (پارامترها، نردبان PMC، برنامه‌ها) پشتیبان تهیه کنید، صرف نظر از اینکه آیا انتظار می‌رود پشتیبان‌گیری مورد نیاز باشد یا خیر.

پس از نصب جایگزین، توالی بوت CNC را بررسی کنید تا مطمئن شوید که به طور عادی تکمیل می‌شود و قبل از بازگرداندن دستگاه به تولید، هرگونه کد هشدار مربوط به نسخه پردازنده مرکزی را بررسی کنید.

سوالات متداول

س1: A20B-3300-0653 در واحد کنترل CNC چه کاری انجام می‌دهد؟

این ماژول پردازنده مرکزی سری A2 است — برد پردازش مرکزی که نرم‌افزار سیستم CNC را اجرا می‌کند، وظایف کنترل زمان واقعی را مدیریت می‌کند و جریان داده بین ماژول‌های عملکردی واحد کنترل را هماهنگ می‌کند. خرابی ماژول پردازنده مرکزی باعث خرابی کامل سیستم کنترل می‌شود: CNC نمی‌تواند بوت شود یا در حین کار متوقف می‌شود.

س2: آیا انواع دیگر A20B-3300 می‌توانند جایگزین -0653 شوند؟

خیر. شماره قطعات مجاور در خانواده A20B-3300 برای موقعیت‌های عملکردی متفاوت یا نسل‌های مختلف پلتفرم CNC استفاده می‌شوند. شباهت فیزیکی سازگاری را نشان نمی‌دهد. همیشه A20B-3300-0653 را به طور خاص از برچسب برد نصب شده تأیید کنید.

س3: قبل از نتیجه‌گیری مبنی بر خرابی ماژول پردازنده مرکزی، چه مواردی باید بررسی شوند؟

ولتاژهای منبع تغذیه کنترل را در برد بررسی کنید — خرابی منبع تغذیه علائم مشابهی با خرابی پردازنده مرکزی با کسری از هزینه تعویض ایجاد می‌کند. تمام اتصالات (بک‌پلین، ماژول‌های حافظه) را بررسی کنید. وضعیت LEDهای تشخیص مرحله بوت CNC را در مقابل دفترچه راهنمای نگهداری مرور کنید تا مرحله دقیق خرابی را قبل از سفارش برد جایگزین شناسایی کنید.

س4: آیا تعویض ماژول پردازنده مرکزی نیاز به ورود مجدد پارامترهای CNC دارد؟

پارامترهای CNC در ماژول حافظه SRAM قرار دارند، نه در ماژول پردازنده مرکزی. اگر ماژول SRAM به طور سالم به برد پردازنده مرکزی جایگزین منتقل شود، پارامترها حفظ می‌شوند. معماری خاص دستگاه را تأیید کنید — و همیشه یک پشتیبان به‌روز را صرف نظر از آن حفظ کنید.

س5: A20B-3300-0653 از کجا تهیه می‌شود؟

از طریق بازار پس از فروش بردهای CNC FANUC — فروشندگان ماژول سری A20B-3300 و متخصصان تعمیر CNC. پسوند -0653 را به طور خاص تأیید کنید. برای دستگاهی که برای تولید حیاتی است، در نظر بگیرید که یک قطعه یدکی تأیید شده را در محل نگهداری کنید — خرابی ماژول پردازنده مرکزی باعث توقف کامل دستگاه بدون راه حل جایگزین در حالت کاهش یافته می‌شود.
