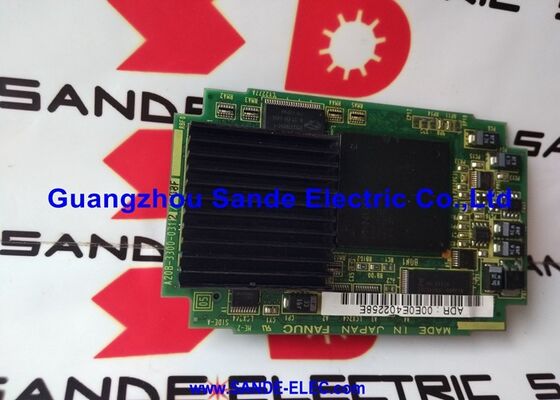

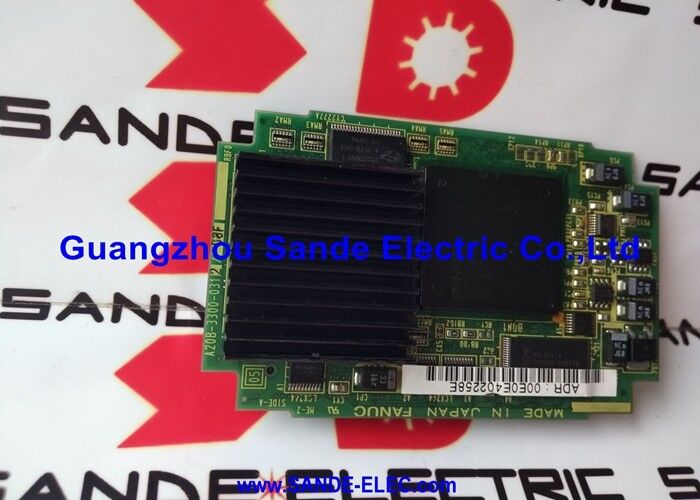

A20B-3300-0641 Fanuc PCB Board A20B33000641 A2OB-33OO-O64I

FANUC A20B-3300-0641 | ماژول پردازنده Power Mate i 486X2 — سری A20B-3300 / کارت CNC CNC فشرده

CPU Power Mate i - هسته پردازشی CNC محیطی فشرده FANUC

A20B-3300-0641 کارت ماژول CPU برای کنترلر CNC کامپکت Power Mate i FANUC است. Power Mate i CNC مستقل FANUC برای کنترل محورهای محیطی، کاربردهای موقعیت یابی و تجهیزات جانبی ماشین است که در آن به CNC کامل سری i نیازی نیست، اما به کنترل سروو حلقه بسته دقیق نیاز است. کاربردها شامل موقعیت‌دهنده ربات، محورهای انتقال پالت، شاخص‌های میز چرخشی و محورهای کمکی در ماشین‌های چند منظوره پیچیده است.

نام "486X2" معماری پردازنده را مشخص می کند - یک CPU کلاس 486 با سرعت ساعت دو برابر. این ماژول هسته پردازشی را برای تمام اجرای Power Mate i CNC فراهم می کند: درون یابی محوری، منطق نردبان PMC، تولید فرمان سروو و کنترل بلادرنگ که همه از طریق این کارت اجرا می شوند. به برد اصلی CPU Power Mate i متصل می شود و پردازنده و منطق مربوطه را ارائه می دهد.

در سری A20B-3300 - که ماژول‌های CPU را در چندین پلتفرم CNC FANUC در بر می‌گیرد - -0641 به طور خاص نوع Power Mate i 486X2 را شناسایی می‌کند. این به وضوح از A20B-3300-0601 (ماژول CPU 16iB/18iB) و سایر انواع A20B-3300 که سیستم های CNC مختلف را ارائه می دهند، متمایز است. شماره قطعات نزدیک است. توابع قابل تعویض نیستند

مشخصات کلیدی

Power Mate i - CNC متصل به میزبان یا مستقل

Power Mate i با یک میزبان CNC سری i FANUC (16i، 18i، 21i) از طریق پیوند ورودی/خروجی FANUC ارتباط برقرار می کند. CNC میزبان دستورات سطح بالا را صادر می کند. Power Mate i برنامه کنترل محور خود را به طور مستقل مدیریت می کند. این معماری توزیع شده به ماشین های پیچیده اجازه می دهد تا محورهای بیشتری نسبت به کنترل مستقیم CNC اصلی داشته باشند. از طرف دیگر، Power Mate i به عنوان یک کنترل کننده مستقل برای برنامه های ساده یک یا دو محوره بدون هیچ گونه CNC میزبان عمل می کند.

سوالات متداول

Q1: FANUC CNC Power Mate که با آن استفاده می‌کنم چیست و A20B-3300-0641 چگونه در آن قرار می‌گیرد؟

Power Mate i از طریق رابط I/O Link به CNC های میزبان FANUC 16i، 18i و 21i متصل می شود. A20B-3300-0641 کارت CPU است که هسته پردازش Power Mate i را فراهم می کند - بدون آن، کنترلر نمی تواند برنامه کنترل محور خود را اجرا کند یا با CNC میزبان ارتباط برقرار کند.

Q2: آیا تعویض ماژول CPU A20B-3300-0641 نیاز به بارگیری مجدد برنامه دارد؟

ماژول CPU پردازنده را حمل می کند، نه ذخیره سازی برنامه. برنامه ها، پارامترها و داده های PMC در ماژول های FROM و SRAM قرار دارند. اگر ماژول های FROM و SRAM زمانی که فقط کارت CPU تعویض می شود دست نخورده باقی بمانند، Power Mate i باید عملکرد پیکربندی شده خود را در روشن شدن بعدی بازیابی کند. در اولین راه‌اندازی پس از تعویض، همه بارگذاری‌های داده را به درستی تأیید کنید.

Q3: A20B-3300-0641 چه تفاوتی با A20B-3300-0601 دارد؟

A20B-3300-0601 ماژول CPU برای کنترل‌های CNC سری 16iB/18iB (32 مگابایت SDRAM) است. A20B-3300-0641 ماژول CPU برای Power Mate i (پردازنده 486X2) است. این پلتفرم‌های CNC کاملاً متفاوت FANUC را ارائه می‌کنند و در هیچ پیکربندی قابل تعویض نیستند.

Q4: Power Mate i بوت نمی شود. آیا ماژول CPU دلیل احتمالی است؟

اگر Power Mate i هیچ فعالیتی در هنگام روشن شدن نشان نمی‌دهد و CNC میزبان یک زنگ ارتباطی I/O Link برای Power Mate ایجاد می‌کند، ابتدا ماژول‌های FROM و SRAM را بررسی کنید – خراب شدن FROM از بوت شدن جلوگیری می‌کند. اگر محتویات FROM سالم باشند (یا از نسخه پشتیبان بازیابی شوند) و کنترل کننده همچنان شروع به کار نکرد، ماژول CPU مظنون باقی مانده است. تست تعویض با A20B-3300-0641 خوب شناخته شده، تشخیص قطعی است.

Q5: منبع A20B-3300-0641 کجاست؟

از طریق بازار پس زمینه FANUC Power Mate i - نمایندگی های قطعات CNC FANUC، تامین کنندگان مازاد آزمایش شده و خدمات تعمیر با تجربه Power Mate i. A20B-3300-0641 (CPU Power Mate i 486X2) را به طور خاص از روی برچسب کارت نصب شده تأیید کنید. سری A20B-3300 چندین پلت فرم CNC را در بر می گیرد – پسوند دقیق -0641 پارامتر انتخابی حیاتی است.
