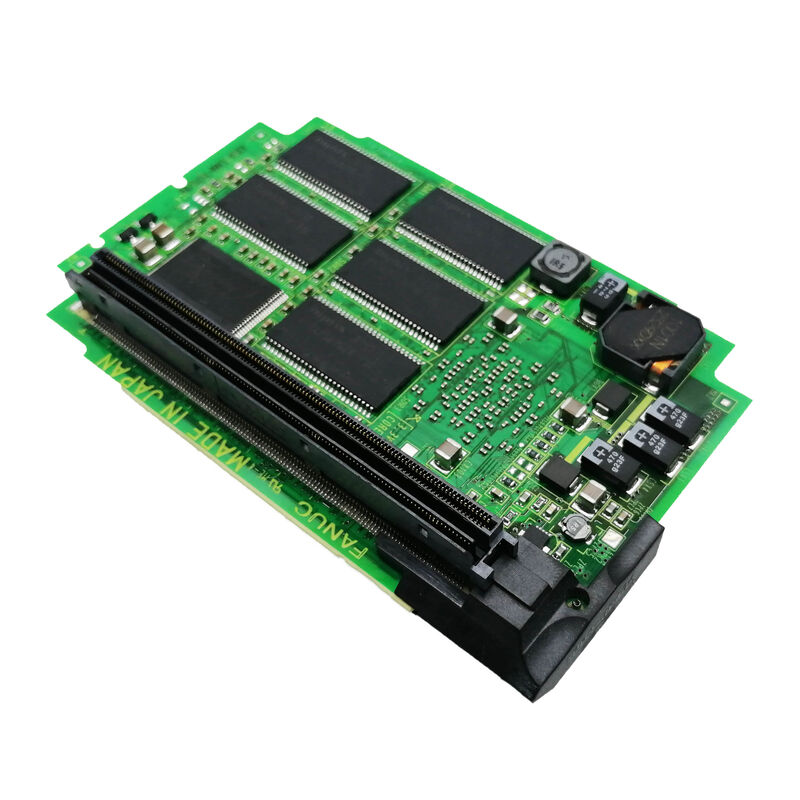

A20B-3300-0638 صفحه PCB فانوک A20B33000638 A2OB-33OO-O638

A20B-3300-0638∙ FANUC Axis Card A2 Series 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD و 0i-MD CNC

کارت محور A2 ️ مغز سرو برای سری 0i-D

A20B-3300-0638 مستقیماً به صفحه اصلی سری 0i-D وصل می شود.این ماژول است که به 0i-D هوش محور سرو خود را می دهد ، مدیریت تمام ارتباطات FSSB به servo drives و هماهنگی پارامترهای کنترل فعلی برای هر محور کنترل شده.

شرکت KFAS تایید می کند: "A20B-3300-0638 در Fanuc 0i-Model D (0i-TD، 0i-MD) Manual B-64305EN استفاده می شود".

0i-D نسل چهارم FANUC 0i CNC است که گسترده ترین سیستم عامل CNC متوسط را برای مراکز چرخاندن و مراکز ماشینکاری در تولید جهانی استفاده می کند.عملکرد سرو آن به طور مستقیم بر کیفیت قطعات و زمان چرخه تاثیر می گذارد، کارتهای محوری را به یکی از مهم ترین تخته ها در استیک سخت افزار CNC تبدیل می کند.

مشخصات کلیدی

HRV3 و HRV2 پاسخ سرو با عملکرد بالا

پشتیبانی A20B-3300-0638 از هر دو HRV3 و HRV2 قابل توجه است. کنترل HRV (وکتور پاسخ بالا) پهنای باند حلقه جریان سرو را تعیین می کند:

HRV2:حلقه فعلی در فواصل 62.5μs به روز می شود حالت استاندارد با پاسخ بالا که جایگزین HRV1 قبلی شده است.

HRV3:حلقه فعلی در فواصل 31.25μs به روز می شود، نصف زمان چرخه HRV2، دو برابر سرعت بروز حلقه فعلی.خطای موقعیت را تحت نیروهای قطعی پویا کاهش می دهد، و کیفیت پایان سطح را در سرعت های بالا بهبود می بخشد.

برای کاربردهای ماشینکاری دقیق ️ چرخش با تحمل تنگفریزینگ با سرعت بالا در قالب و قالب در دسترس بودن HRV3 در A20B-3300-0638 باعث می شود که 0i-D قادر به عملکرد servo باشد که قبلاً با سیستم عامل های CNC سطح بالا مرتبط است.

سناریوهای کاربرد

خطای سرو CNC 0i-TD:یک چرخ دنده FANUC 0i-TD آلارم های ارتباطی FSSB را بر روی یک یا چند محور ایجاد می کند. کارت محور A20B-3300-0638 به عنوان خطا شناسایی می شود.تعویض ارتباطات FSSB را برای تمام چهار کانال محور بازگرداند.

0i-MD نگهداری کارت محور مرکز ماشینکاری:یک مرکز ماشینکاری 0i-MD تحت نگهداری سیستم کنترل قرار می گیرد. A20B-3300-0638 جایگزین می شود تا کارت محور را به حالت خوب شناخته شده بازگرداند.

سوالات عمومی

سوال 1: آیا A20B-3300-0638 مخصوص به 0i-D است یا با 0i-C هم سازگار است؟

شرکت KFAS LLC A20B-3300-0638 را برای راهنمای نگهداری مدل 0i-D (0i-TD، 0i-MD) B-64305EN تأیید می کند.قبل از سفارش برای آن پلتفرم از اسناد سخت افزاری 0i-C تأیید کنید که آیا 0638 برای برنامه های 0i-C مشخص شده است..

سوال2: چه آژیراتی نشان می دهد که A20B-3300-0638 شکست خورده است؟

هشدارهای ارتباطی FSSB (SV0401, SV0446,و کد خطای FSSB مربوطه در لیست هشدار 0i-D) که همزمان در چندین محور ظاهر می شود خصوصاً هنگامی که سرو درایو و موتورها به درستی آزمایش می شوند به کارت محور به عنوان منبع خطا اشاره می کنندهشدار FSSB تک محوری ممکن است به جای کارت محور، یک خطای سمت درایو را نشان دهد.

سوال 3: آیا تعویض A20B-3300-0638 نیاز به تغییر پارامترهای سرو دارد؟

نه. پارامترهای سرو 0i-D (فائده محور، تنظیم حالت HRV، نوع موتور، نوع کدگذاری) در SRAM اصلی CNC ذخیره می شوند. پس از نصب A20B-3300-0638,CNC برقراری ارتباط FSSB و اعمال پارامترهای سرو موجود به تمام چهار محور به طور خودکار.

سوال 4: تفاوت بین A20B-3300-0638 (کارت محور A2) و A20B-3300-0637 (کارت محور A3) چیست؟

JJ Automation تایید می کند که A20B-3300-0637 کارت محور A3 است که عملکردهای کنترل محور را در کنترل کننده های سری 0i و سری 30i مدیریت می کند. نوع A3 به یک بستر گسترده تر یا با ظرفیت بیشتری نسبت به نوع A2 خدمت می کند.A2 (0638) به طور خاص برای 0i-D (0i-TD/0i-MD) تایید شده است.. نوع کارت نصب شده را از برچسب آن تایید کنید
