FANUC A20B-3300-0601 | ماژول پردازنده سری 16iB / 18iB — SDRAM 32MB / کارت PCB Plug-In

CPU Brain 16iB و 18iB — پیکربندی SDRAM 32MB

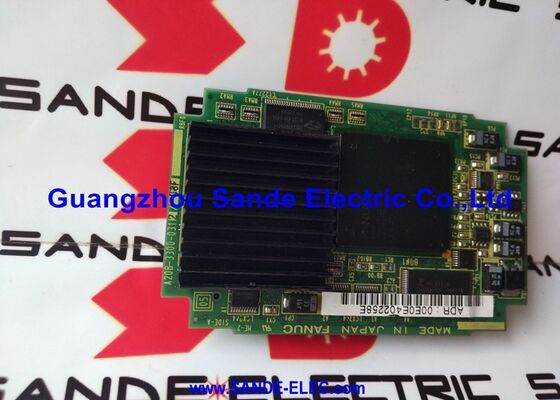

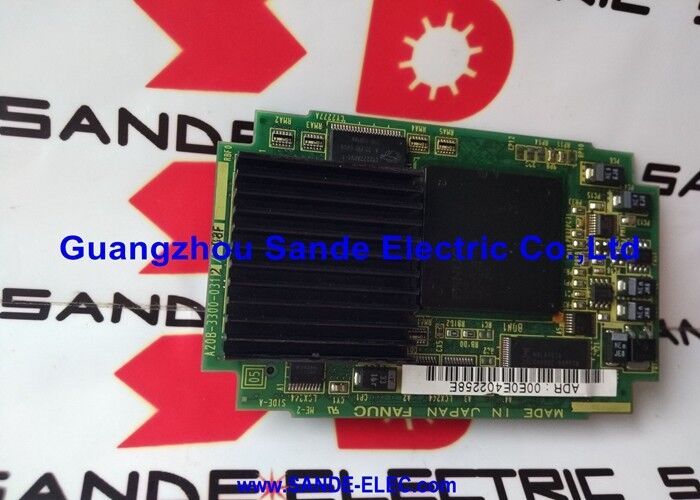

A20B-3300-0601 کارت ماژول CPU پلاگین برای کنترلرهای CNC سری 16iB و 18iB FANUC است. این SDRAM 32 مگابایتی را حمل می کند و در مادربرد اصلی CPU واحد کنترل قرار می گیرد، جایی که پردازنده و حافظه کاری را که CNC از آن اجرا می شود فراهم می کند. تمام اجرای چرخه CNC، درون یابی، تولید فرمان سروو، مدیریت HMI و پردازش وظایف پس زمینه از طریق این ماژول انجام می شود.

ماژول های CPU سری A20B-3300 با ظرفیت SDRAM یا DRAM آنها متمایز می شوند. نوع -0600 16 مگابایت دارد. -0601 32 مگابایت SDRAM را ارائه می دهد. پیکربندی 32 مگابایتی برای سخت‌ترین برنامه‌های 16 iB و 18iB مشخص شده است - سیستم‌های چند محوره، محیط‌های برنامه پیچیده، یا پیکربندی‌هایی که در آن فضای اضافی حافظه کاری از عملکردهای پیچیده‌تر CNC و نرم‌افزار گزینه‌ای پشتیبانی می‌کند.

این ماژول یک کارت پلاگین است تا یک برد مستقل - از طریق کانکتور لبه خود به مادربرد اصلی CPU متصل می شود و موقعیت اسلات مشخصی را در آن برد اشغال می کند. برد اصلی CPU برق و اتصال سیستم را تامین می کند. A20B-3300-0601 هسته پردازش و SDRAM آن را فراهم می کند.

مشخصات کلیدی

-0600 در مقابل -0601 - ظرفیت حافظه متغیر را تعیین می کند

این دو نوع بدون تایید نیازهای حافظه سیستم CNC قابل تعویض نیستند. جایگزین باید با ظرفیت و نوع حافظه نوع نصب شده مطابقت داشته باشد. نصب یک ماژول 16 مگابایتی در جایی که به 32 مگابایت نیاز بود ممکن است باعث خرابی بوت یا عدم دسترسی به عملکرد شود اگر نرم افزار CNC به پیکربندی حافظه بزرگتر نیاز داشته باشد.

یادداشت های جایگزین - داده های FROM/SRAM بدون تغییر

A20B-3300-0601 دارای حافظه کاری فرار SDRAM است. داده های برنامه CNC، پارامترها و نرم افزار سیستم در ماژول FROM/SRAM (معمولا سری A20B-3900-0xxx) ذخیره می شوند، نه در این کارت CPU. تعویض ماژول CPU، برنامه ذخیره شده یا داده های پارامتر را تغییر نمی دهد. CNC داده های زمان اجرا خود را از FROM/SRAM در SDRAM ماژول CPU در هر بار روشن شدن بارگذاری می کند. تهیه نسخه پشتیبان فعلی از تمام داده‌های CNC هنوز هم قبل از هر تعویض PCB توصیه می‌شود، اما خطر از دست دادن اطلاعات ناشی از تعویض ماژول CPU به تنهایی کمتر از ماژول FROM/SRAM است.

سوالات متداول

Q1: تفاوت عملکردی بین A20B-3300-0600 (16MB) و A20B-3300-0601 (32MB) چیست؟

هر دو ماژول CPU برای 16iB و 18iB هستند. SDRAM 32 مگابایتی در -0601 حافظه کاری بیشتری را برای محیط اجرای فعال CNC فراهم می‌کند – برای سیستم‌های چند محوری پیچیده، برنامه‌های بزرگ یا عملکردهای اختیاری که نیاز به هدروم حافظه اضافی در زمان اجرا دارند مفید است. پیکربندی سخت افزاری سیستم CNC نصب شده مشخص می کند که کدام نوع مورد نیاز است. جایگزینی -0600 در جایی که -0601 مورد نیاز است ممکن است خطاهای محدودی در عملکرد یا بوت ایجاد کند.

Q2: آیا A20B-3300-0601 پارامترها یا برنامه های CNC را ذخیره می کند؟

خیر. SDRAM فرار است - تمام داده ها در زمان خاموش شدن از بین می روند. پارامترهای CNC، برنامه‌ها، افست ابزار و نرم‌افزار سیستم در FROM و SRAM با باتری (معمولاً در یک ماژول جداگانه A20B-3900-xxxx) ذخیره می‌شوند. ماژول CPU این داده ها را از ماژول FROM/SRAM در SDRAM خود در هر راه اندازی بارگذاری می کند. تعویض ماژول CPU پیکربندی داده های ذخیره شده CNC را تغییر نمی دهد.

Q3: CNC بوت می شود اما هشدارهای خطای حافظه را نشان می دهد. آیا A20B-3300-0601 علت احتمالی آن است؟

خرابی ماژول SDRAM می تواند آلارم های خطای حافظه را در هنگام راه اندازی ایجاد کند - CNC تشخیص می دهد که حافظه کاری در طی خودآزمایی روشن و روشن خود به درستی پاسخ نمی دهد. با این حال، خطاهای حافظه در هنگام بوت شدن نیز از باتری‌های پشتیبان SRAM خالی شده (که بر FROM/SRAM، نه این کارت تأثیر می‌گذارند) یا داده‌های FROM خراب می‌شوند. تشخیص با کد هشدار: آلارم هایی که به DRAM اشاره می کنند یا خطاهای حافظه کاری به این ماژول اشاره می کنند. آلارم های SRAM یا FROM به ماژول FROM/SRAM اشاره می کنند.

Q4: آیا باید CNC پس از تعویض A20B-3300-0601 پیکربندی شود؟

اگر فقط ماژول CPU جایگزین شود و ماژول FROM/SRAM دست نخورده باقی بماند، پارامترهای CNC و بار نرم افزار از FROM/SRAM به طور معمول بارگیری می شود. CNC باید در روشن شدن بعدی حالت پیکربندی خود را از سر بگیرد. با بررسی صفحات پارامتر CNC و تأیید عملکرد ورودی/خروجی و درایو قبل از بازگشت به تولید، تأیید کنید که همه پارامترها و عملکردها دست نخورده هستند.

Q5: منبع A20B-3300-0601 کجاست؟

از طریق بازار پس‌فروش قطعات CNC FANUC 16iB/18iB - نمایندگی‌های PCB سری i FANUC، متخصصان تعمیر CNC و تامین‌کنندگان مازاد آزمایش شده. A20B-3300-0601 (32 مگابایت SDRAM) را از برچسب ماژول نصب شده تأیید کنید. A20B-3300-0600 (16MB) بدون تایید مشخصات حافظه سیستم CNC جایگزین مستقیمی نیست.
