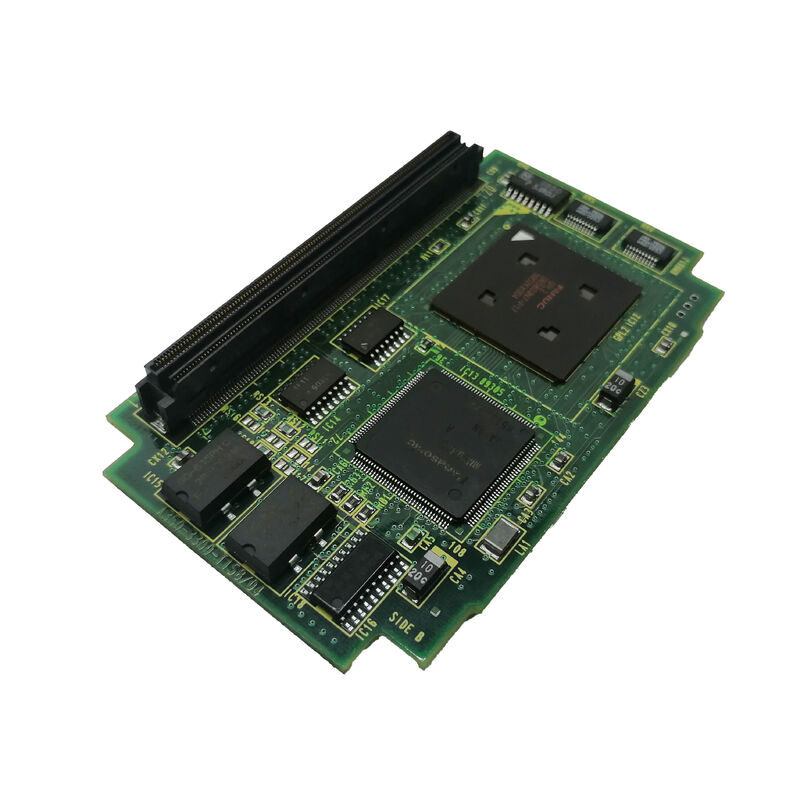

A20B-3300-0552 صفحه PCB فانوک A20B33000552 A2OB-33OO-O552

A20B-3300-0552 | ماژول سری FANUC A20B-3300-055x - در مجاورت ماژول GUI 0551 / نمایشگر CNC و عملکرد رابط

A20B-3300-055x - محدوده ماژول رابط کاربری گرافیکی و نمایشگر

محدوده A20B-3300-055x در سری های گسترده تر A20B-3300 توسط A20B-3300-0551 تایید شده (ماژول رابط کاربری گرافیکی W/128 مگابایت DRAM) - پردازنده رابط کاربری گرافیکی اختصاصی برای نمایشگر FANUC و عملکرد CNC پیشرفته، متصل شده است.

A20B-3300-0552، بلافاصله مجاور، متعلق به همان محدوده 055x است. در سری A20B-3300، بردهای با شماره گذاری نزدیک به طور پیوسته عملکردهای مرتبط را در یک دسته کاربردی مشابه انجام می دهند. تخته های جفت شده در این سری:

• A20B-3300-0602 / 0603:ماژول‌های 21i-B Pentium MMX، انواع 16 و 32 مگابایتی
• A20B-3300-0635 / 0638:اکسیس کارت انواع A1 و A2
• A20B-3300-0551 / 0552:ماژول رابط کاربری گرافیکی و همراه آن 055x

جفت شدن 0551/0552 احتمالاً نمایشگرهای مرتبط یا بردهای عملکرد رابط کاربری گرافیکی را نشان می دهد - یا انواع حافظه یا مشخصات متفاوت، یا ماژول های مکمل در معماری نمایشگر یکسان.

اطلاعات کلیدی محصول

معماری GUI - جایی که 0552 مناسب است

معماری پردازنده گرافیکی FANUC، نمایشگر و پردازش عملکرد رایانه شخصی را از ماژول اصلی CNC CPU جدا می کند. A20B-3300-0551 به عنوان ماژول اصلی رابط کاربری گرافیکی در این معماری تأیید شده است - فضای کاری DRAM 128 مگابایتی را برای نمایش صفحه نمایش، گرافیک مسیر ابزار و برنامه های کاربردی عملکرد رایانه شخصی فراهم می کند.

نقش A20B-3300-0552 در همین محدوده 055x نشان می دهد که در همان صفحه نمایش یا دامنه عملکرد رابط کاربری گرافیکی شرکت می کند:

نوع رابط کاربری گرافیکی با حافظه بالاتر:یک ماژول GUI 0552 با DRAM بیشتر از 0551 - پیکربندی‌های CNC را با نرم‌افزار عملکرد رایانه شخصی فشرده‌تر یا نیازهای صفحه نمایش با وضوح بالاتر ارائه می‌کند.

ماژول رابط کاربری گرافیکی پلتفرم مختلف:یک ماژول رابط کاربری گرافیکی که با یک نوع پلتفرم CNC خاص مطابقت دارد، جایی که 0551 و 0552 به نسل‌های مختلف سخت‌افزار یا پیکربندی‌های برد اصلی خدمت می‌کنند.

نمایش همراه رابط:یک برد جداگانه در زنجیره نمایش - در کنار 0551 کار می کند تا خروجی نمایشگر یا عملکردهای رابط کنترل کننده خاص را ارائه دهد.

عملکرد دقیق را از برچسب ماژول نصب شده و دفترچه راهنمای تعمیر و نگهداری CNC FANUC CNC تأیید کنید.

سناریوهای کاربردی

خطای سیستم نمایشگر CNC:یک FANUC CNC خطاهای مربوط به نمایشگر را ایجاد می کند - پانل اپراتور گرافیک خراب یا عملکرد نمایش را نشان می دهد. A20B-3300-0552 از روی برچسب آن به عنوان خطا شناسایی شده است. جایگزینی عملکرد نمایشگر را بازیابی می کند.

ماژول رابط کاربری گرافیکی یدکی سیستم:یک مرکز تولید با CNC های FANUC با ماژول های نمایشگر برد 055x، A20B-3300-0552 را در کنار A20B-3300-0551 به عنوان قطعات یدکی سیستم نمایش در اختیار دارد.

سوالات متداول

Q1: چگونه تأیید کنم که A20B-3300-0552 ماژول صحیح برای CNC من است؟

شماره قطعه را از برچسب ماژول نصب شده بخوانید. اگر A20B-3300-0552 خوانده شود، این جایگزینی تایید شده است. برای تأیید عملکرد دقیق ماژول، به جدول قطعات یدکی راهنمای تعمیر و نگهداری CNC قابل اجرا FANUC مراجعه کنید.

Q2: آیا A20B-3300-0552 با A20B-3300-0551 قابل تعویض است؟

هر دو در یک محدوده 055x هستند و عملکردهای مربوط به نمایشگر/GUI را ارائه می‌کنند. اینکه آیا آنها به طور مستقیم قابل تعویض هستند بستگی به این دارد که آیا آنها انواع یک ماژول یا تخته های متمایز با مشخصات متفاوت هستند. قبل از جایگزینی یکی با دیگری از اسناد سخت افزاری تأیید کنید.

Q3: آیا جایگزینی A20B-3300-0552 بر پارامترها یا برنامه های CNC تأثیر می گذارد؟

خیر. پارامترها و برنامه‌های CNC در ماژول‌های SRAM و FROM روی برد اصلی CNC قرار دارند - نه در ماژول‌های رابط کاربری گرافیکی یا نمایشگر. جایگزین کردن A20B-3300-0552 بر روی داده های ماشینکاری ذخیره شده تأثیر نمی گذارد.

Q4: اگر A20B-3300-0552 خراب شود، آیا CNC به ماشینکاری ادامه می دهد؟

مانند ماژول رابط کاربری گرافیکی A20B-3300-0551، خرابی ماژول نمایشگر بر روی دید اپراتور تأثیر می گذارد اما بر عملکرد ماشینکاری هسته CNC تأثیر نمی گذارد. CPU اصلی به اجرای برنامه ها و کنترل محورهای سروو ادامه می دهد. روش ایمن این است که به برنامه فعلی اجازه می دهیم قبل از رسیدگی به خطای ماژول به یک توقف کنترل شده برسد.
